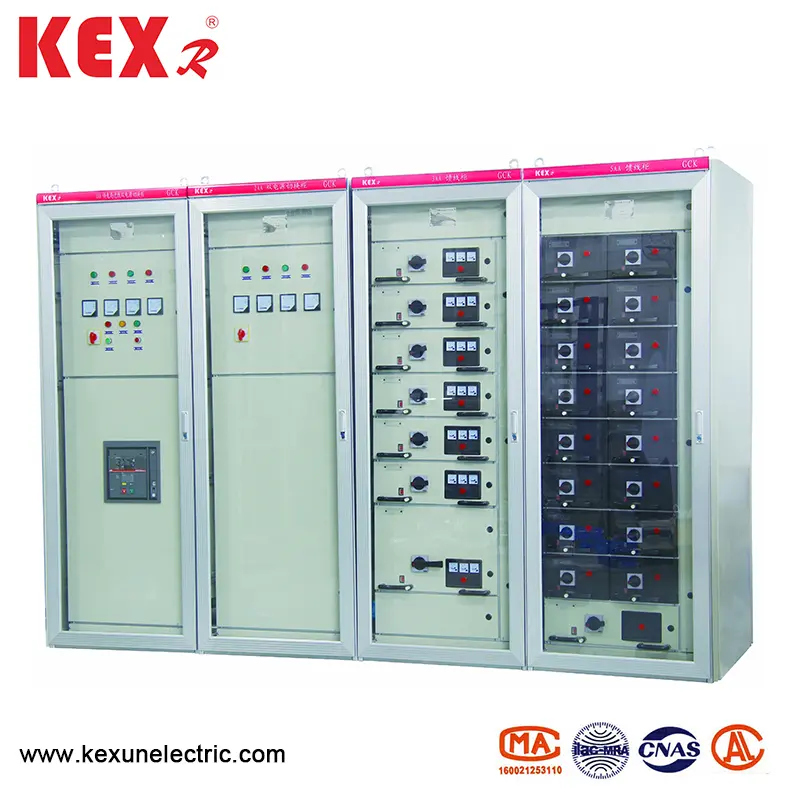

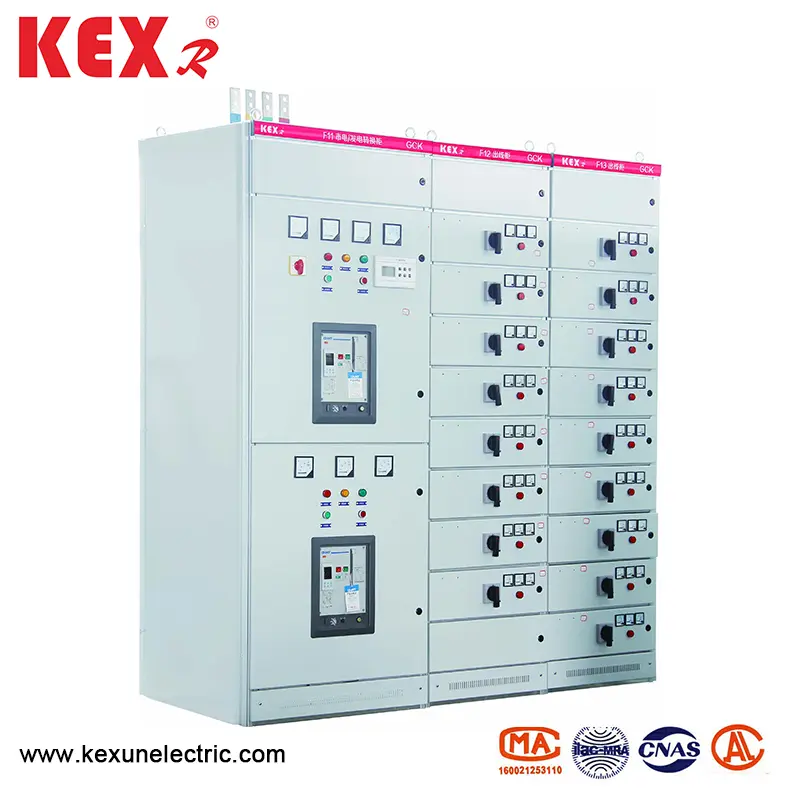

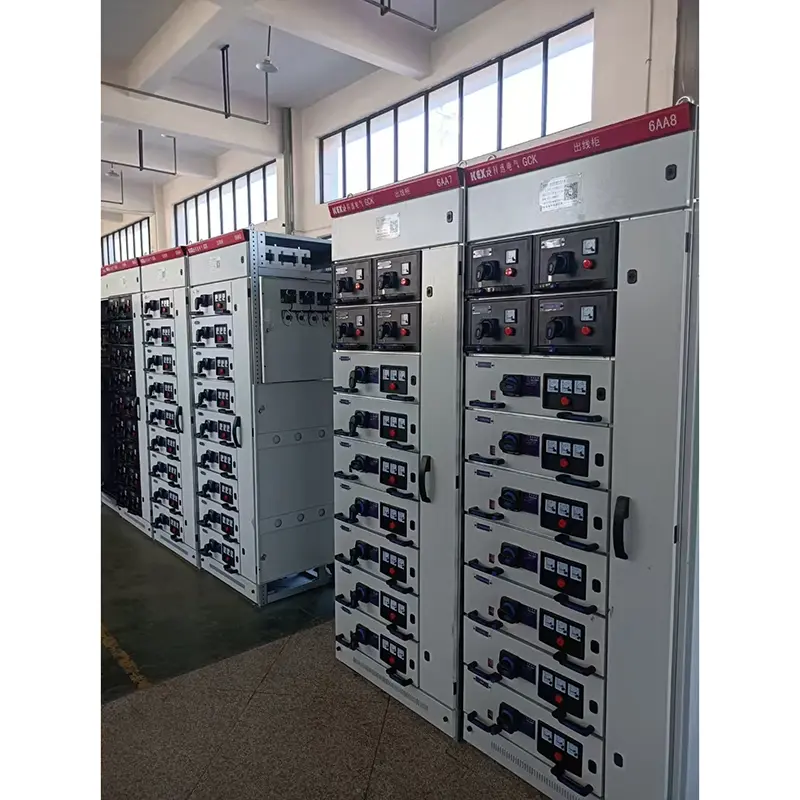

Rozdzielnica wyciągania niskiego napięcia

● Charakterystyka produktu

Ten rozdzielnica wyciągania niskiego napięcia ma zalety o wysokiej pojemności, dobrej stabilności dynamicznej i termicznej, zaawansowanej i rozsądnej struktury, praktycznego schematu elektrycznego, serii, silnej wszechstronności, dowolnej kombinacji różnych jednostek schematów, większej liczby obwodów zawartych w jednym rozdzielnicy, oszczędności przestrzeni podłogowej, pięknym wyglądu, wysokim poziomie ochrony, bezpieczeństwa i niezawodności, bezpieczeństwa i niezawodności. Ten produkt jest zgodny ze standardem IEC439 NEMAICS2-322, a także jest zgodny z GB7251-87 „NIC WŁATNIOWYCH„ National Standard i ZBK36001-89 „Niskie napięcie wycofywane rozdzielnica” Professional Standard

● Główne parametry techniczne

● Funkcja architektoniczna

Podstawowa rama rozdzielniowa rozdzielni o niskim napięciu jest zmontowana struktura. Wszystkie części strukturalne ramki rozdzielnicy są połączone ze sobą śrubami, tworząc podstawową ramkę. Następnie, zgodnie z wymaganiami, drzwi, przegrody, partycje, szuflady, wsporniki montażowe, pręty magistrali i komponenty elektryczne w celu złożenia kompletnego rozdzielnicy. Ten rozdzielnica LV ma następujące cechy:

▶ 1. Rama wykonana jest ze stali profilowej, ustawiona przez trójwymiarową płytkę narożną i przykręcona bez struktury spawania, unikając w ten sposób deformacji spawania i naprężenia oraz poprawy dokładności instalacji.

▶ 2. Montażowe otwory ramek i części zmieniają się zgodnie z modułem E = 20 mm.

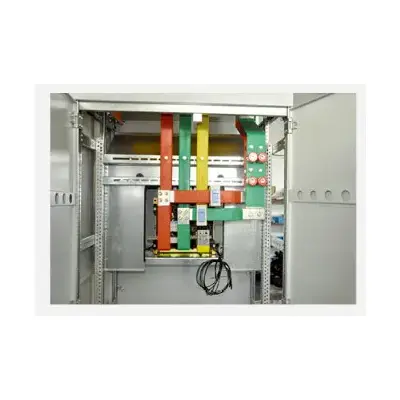

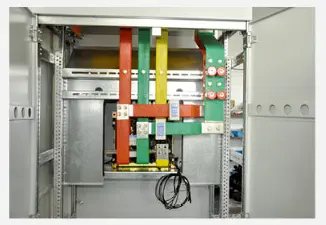

▶ 3. Wewnętrzne części strukturalne są ocynkowane. Po marynowaniu i fosforaniu zewnętrzna część spryskiwa się elektrostatyczną epoksydową proszkiem. 4. W centrum zasilania (PC) przychodzącym rozdzielnicą, górna część jest poziomym obszarem magistrali, a dolna część poziomego obszaru autobusu to miejsce wyłącznika. Wyłączniki mogą być wyposażone w krajowe DW15C, ME i inne serie, a także mogą być wyposażone w różne wyłączniki obwodowe produkowane przez zagraniczne firmy elektryczne zgodnie z potrzebami użytkowników, takie jak wyłączniki z serii F produkowane przez firmę ABB i wyłączniki inteligentne. Zasadniczo jednostka PC ma główny obwód (w tym łącznik autobusowy) z odwróconymi wierszami. Gdy prąd znamionowy wynosi 630A-1600A, zajmuje on rozdzielnica o ogólnej wielkości 800 × 1000 × 2200 (szerokość x głębokość x wysokość). Główny obwód bez obrotu zajmuje rozdzielnica o wymiaru zewnętrznym 800 × 800 × 2000 (szerokość, głębokość i wysokość). Gdy prąd znamionowy wynosi od 1600A-3150A, zajmuje on rozdzielnicą o ogólnym rozmiarze 1000 × 1000 × 2200 (szerokość x głębokość x wysokość). Nie ma głównych rozdzielnic, które są obracane. Gdy prąd znamionowy wynosi 1600A-3150A, zajmuje on rozdzielnica o wymiaru zewnętrznym 1000 × 1000 × 220 (szerokość × głębokość × wysokość). Główny obwód bez obrotu zajmuje rozdzielnica o wymiaru zewnętrznym 1000 × 800 × 2200 (szerokość x głębokość x wysokość).

▶ 4. Struktura rozdzielnicy zasilacza (PC) jest podobna do struktury nadchodzącego rozdzielnicy. Gdy prąd karmienia wynosi 630A-1600A, rozdzielnica 1000 × 1000 × 2200 (szerokość × głębokość × wysokość) może być wyposażony w dwie pętle, które są ułożone w górę i w dół.

▶ 5. Rozdzielnica Centrum Kontroli silnika (MCC) ma dwa typy: rozdzielnica zamontowana na ścianie i rozdzielnice nie zamontowane na ścianie, których górna jest poziom poziomego budynku szynowego, a obszar funkcjonalny szuflady znajduje się poniżej poziomego obszaru szyny, której szerokość wynosi 600 mm, a wysokość jednostki funkcjonalnej szuflady wynosi 1840 mm. Gdy korpus rozdzielnicy jest montowany na ścianie, lewa część rozdzielnicy jest funkcjonalnym obszarem jednostki, a prawa część ma powierzchnię gniazdka kablowego o szerokości 200 mm. Ogólne wymiary rozdzielnicy wynoszą 800/500/2200 (szerokość/głębokość/wysokość). Gdy rozdzielnica jest zainstalowana z dala od ściany, szerokość rozdzielnicy wynosi 600 mm, a obszar wylotu kablowego znajduje się z tyłu rozdzielnicy. Ogólne wymiary rozdzielnicy wynoszą 600 × 800 (1000) × 2200 (szerokość x głębokość x wysokość). Istnieją dwa rodzaje głębokości rozdzielnicy: 800 i 1000. Sugerujemy, aby użytkownicy wybierali rozdzielnica o głębokości 1000, aby była spójna z głębokością rozdzielnicy PC. Gdy szuflada jest wyciągnięta z rozdzielnicy, część na żywo w rozdzielnicy nie jest ujawniona, która jest bezpieczna i niezawodna.

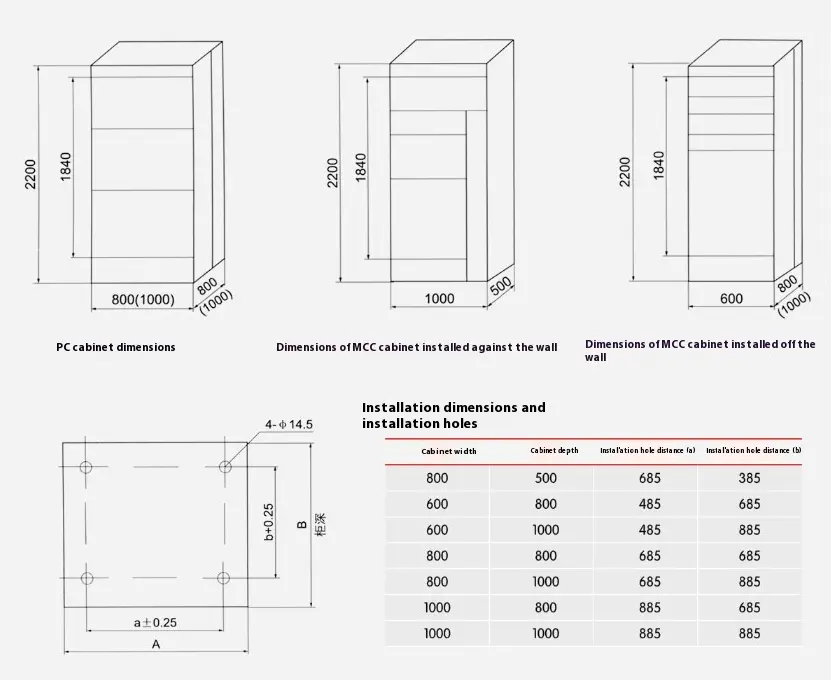

● Wymiary ogólne rozdzielnicy LV, wymiary instalacji

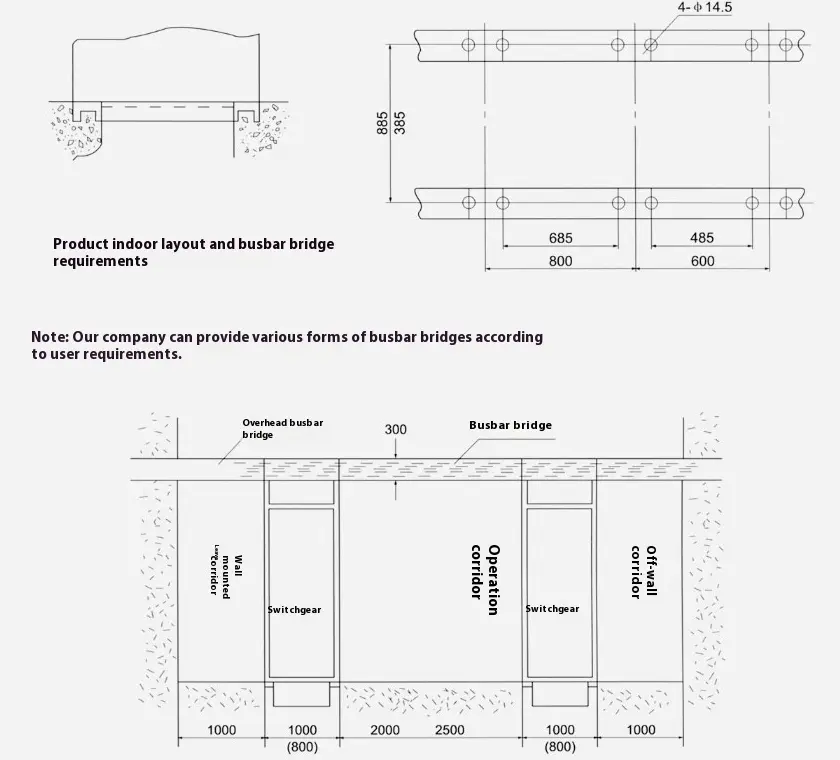

● Schemat podkładu instalacji rozdzielnic o niskim napięciu

● Uwaga

▶ Podczas instalowania tego produktu pozioma linia między rozdzielnicami wyciągnięcia niskiego napięcia powinny być mocno i niezawodnie podłączone.

▶ Drzwi tego produktu mają funkcję blokujące z głównym przełącznikiem, to znaczy drzwi można otworzyć tylko pod warunkiem awarii zasilania. Drugą stroną tego produktu jest płyta uszczelniająca śrubę, która nie ma funkcji blokowania z głównym przełącznikiem. Dlatego odłącz zasilanie podczas demontażu płyty bocznej tego produktu do konserwacji.

▶ Nieprofesjonaliści nie powinni otwierać rozdzielnicy do konserwacji.
