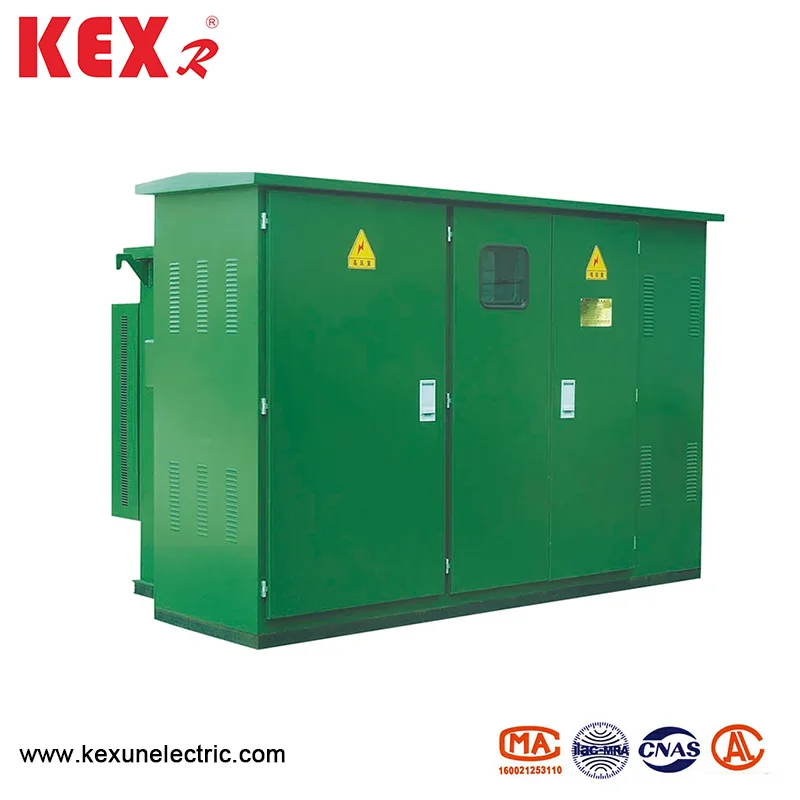

Wstępnie zainstalowany American Box Transformer

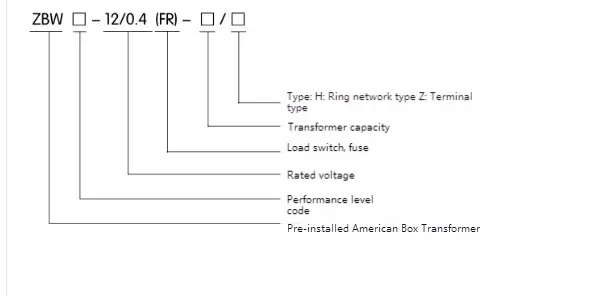

Model i znaczenie

● Warunki użytkowania środowiskowego

◆ Temperatura środowiska: W środowisku od -30 ~ 40 ℃ powinien być używany wstępnie instalowany transformator

◆ Wysokość: poniżej 4000 m

◆ Prędkość wiatru: poniżej 34 m/s

◆ Wilgotność: Średnia dzienna wilgotność względna wynosi nie więcej niż 95%; Miesięczna wartość wilgotności względnej to nie więcej niż 95%

◆ Poziom odporności na wstrząsy: Przyspieszenie poziome jest nie więcej niż 0,4 m/s², a przyspieszenie pionowe nie jest więcej niż 0,15 m/s²

◆ Nachylenie instalacji: w granicach 3 °

◆ Środowisko instalacyjne: otaczające powietrze nie jest oczywiście zanieczyszczone przez żrące i palne gazy, a w miejscu instalacji nie ma gwałtownych wibracji.

Uwaga: Przy zamawianiu wstępnie zainstalowanego American Box Transformer poza powyższymi warunkami możesz negocjować z naszą firmą.

● Tabela parametrów technicznych

◆ Transformator

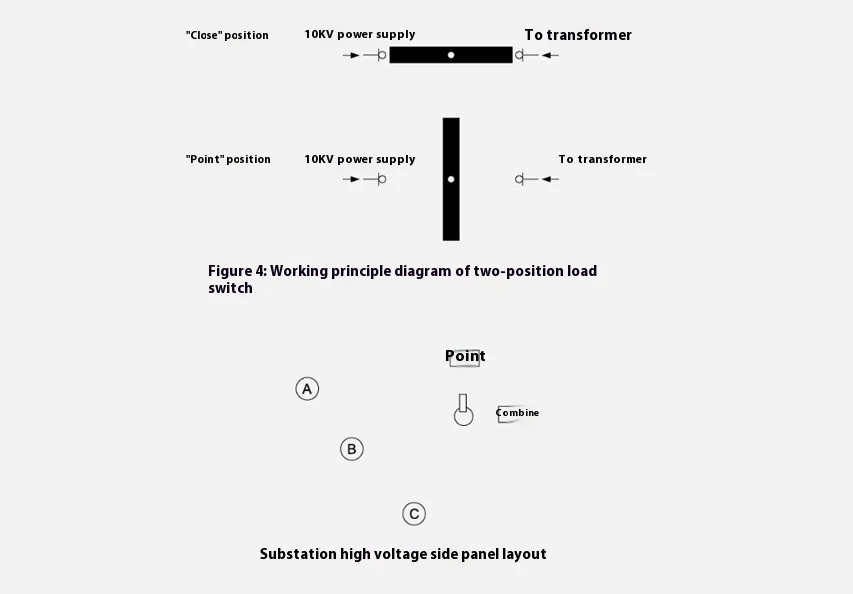

◆ Przełącznik ładowania

Przełącznik obciążenia wstępnie zainstalowanego amerykańskiego transformatora pudełek to immerowany olej, trójfazowy przełącznik łącze i sprężyna mechanizm operacyjny; Można go otworzyć i zamykać obciążeniem, a jego prędkość otwierania i zamykania nie ma nic wspólnego z siłą roboczą. Typy to dwie stacje, czterostanowe typu T i czterostanowy typ V.

◆ Bezpiecznik ochrony zapasowej

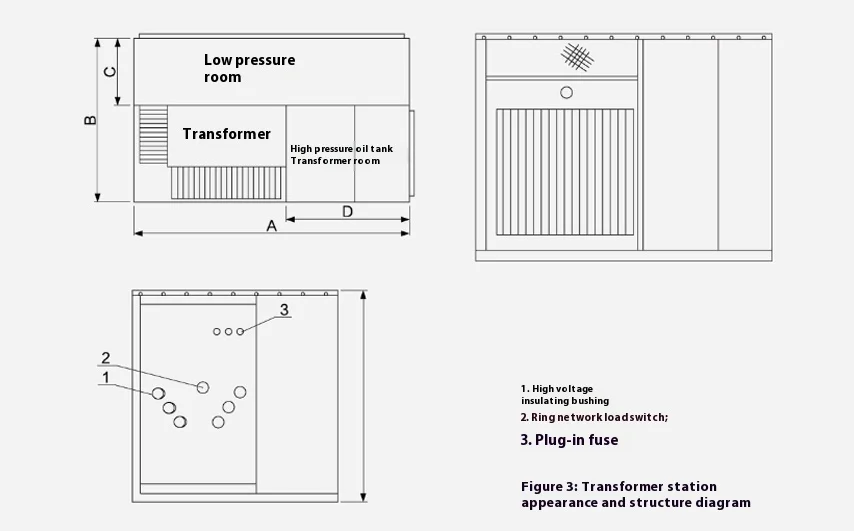

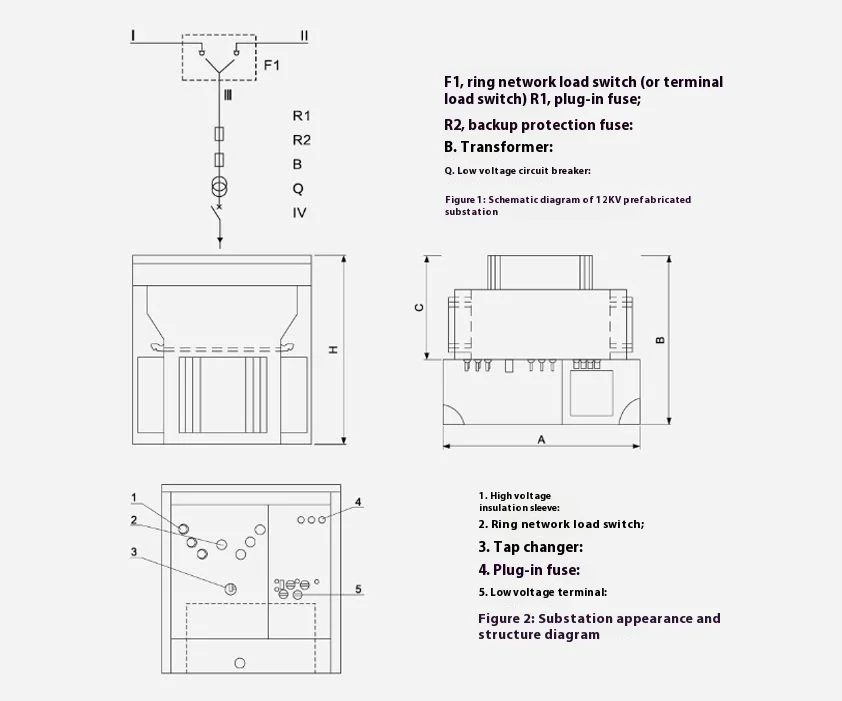

Bezpiecznik wstępnie zainstalowany transformator American Box jest połączony szeregowo z bezpiecznikiem wtyczni w gałęzi transformatora (patrz R1 i R2 na rysunku 2), aby utworzyć bezpiecznik ochrony pełnego zasięgu. Wieje tylko wtedy, gdy wewnątrz transformatora występuje usterka zwarcia, więc prawdopodobieństwo wydmuchania jest bardzo niskie. Jest instalowany w górnym zbiorniku olejowym, a zbiornik olejowy należy otworzyć, jeśli ma zostać zaktualizowany.

◆ Podłącz bezpiecznik

1. Rdzeń bezpiecznika wstępnie zainstalowanego amerykańskiego transformatora skrzynkowego ma dwie cechy temperatury i prądu, to znaczy przeciążenie występuje na końcu obciążenia lub topi się, gdy temperatura jest zbyt wysoka. Bezpiecznik wtyk i ochrona kopii zapasowej są używane szeregowo, co może chronić cały zakres od kilku amperów do kilku tysięcy amperów, a maksymalny prąd zerwania wynosi 50ka.

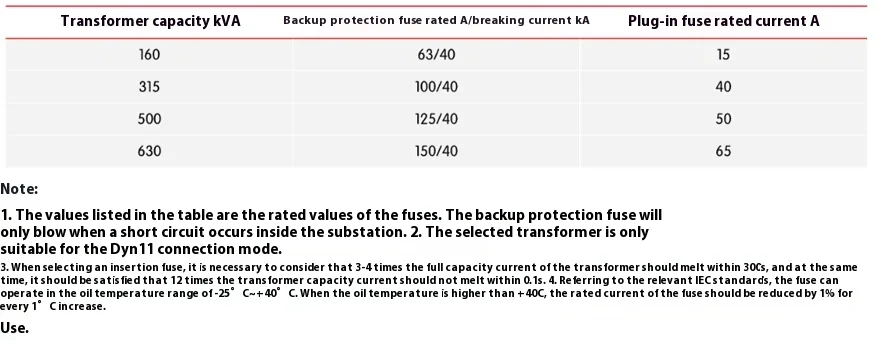

2. Rozsądne dopasowanie bezpiecznika kopii zapasowej i bezpiecznika wtyczki wpłynie bezpośrednio na wydajność całego transformatora. Część wytycznych wyboru bezpieczników znajduje się w poniższej tabeli w preparowanym amerykańskim transformatorze w zakresie 10 kV w celach informacyjnych.

3. PLUG-in Fuse to element, który może zastąpić rdzeń bezpiecznika zewnętrznego. Podczas wymiany najpierw pociągnij pierścień ciągnięcia zaworu odciążenia górnego zbiornika paliwa, aby zrównoważyć ciśnienie wewnątrz i na zewnątrz zbiornika paliwa. Aby zapewnić bezpieczeństwo operatorów i sprzętu, bezpieczniki wtyczki powinny być podłączone i odłączone, gdy nie ma obciążenia. Dlatego przełącznik niskiego napięcia należy najpierw wyłączyć, aby odciąć pełne obciążenie po stronie niskiego napięcia. Następnie uchwyt na siedzeniu bezpiecznikowym powinien być odkręcony uchwytem operacyjnym, a następnie obrócony o około 90 stopni, aby wyeliminować przyczepność między uszczelką a ścianą zewnętrzną. Topienie bezpiecznika należy wyciągnąć ukośnie w górę przez 70-80 mm i powinien pozostać przez kilka sekund. Po spuszczeniu oleju na stopie należy wyciągnąć stopić, aby uniknąć kropelek oleju z innych komponentów poza zbiornikiem paliwa. Wytrzyj powierzchnię stopu czystą bawełnianą szmatką, a następnie wymień rdzeń. Podczas wymiany należy zwrócić uwagę na parametry wskazane na stopionym rdzeniu i nie można zastąpić różnych parametrów. Patrz załącznik 3, aby uzyskać kroki wymiany. Włóż stopiony rdzeń po wymianie do podparcia bezpiecznika, a gdy uchwyt na stopionym rdzeniu jest obrócony w pozycję blokującą, upewnij się, że podkładka ze stali nierdzewnej jest blisko podparcia bezpiecznika, a uchwyt jest zapinany na bossa, aby podstacja jest całkowicie uszczelniona i wolna od wilgotności. Następnie przełącznik niskiego napięcia jest ponownie zamknięty, a zasilacz można w tym czasie wznowić.

4. Biorąc pod uwagę wstępnie zainstalowany amerykański transformator skrzynki jest systemem trójfazowym, niezależnie od tego, czy jest to bezpiecznik ochrony zapasowej, czy bezpiecznik wtyczki, gdy topi się jednofazowe stopienie, trójfazowe stopienie należy ogólnie wymienić, chyba że można go ustalić, że tylko jednofazowe topienie przekroczyło prąd uskoku.
