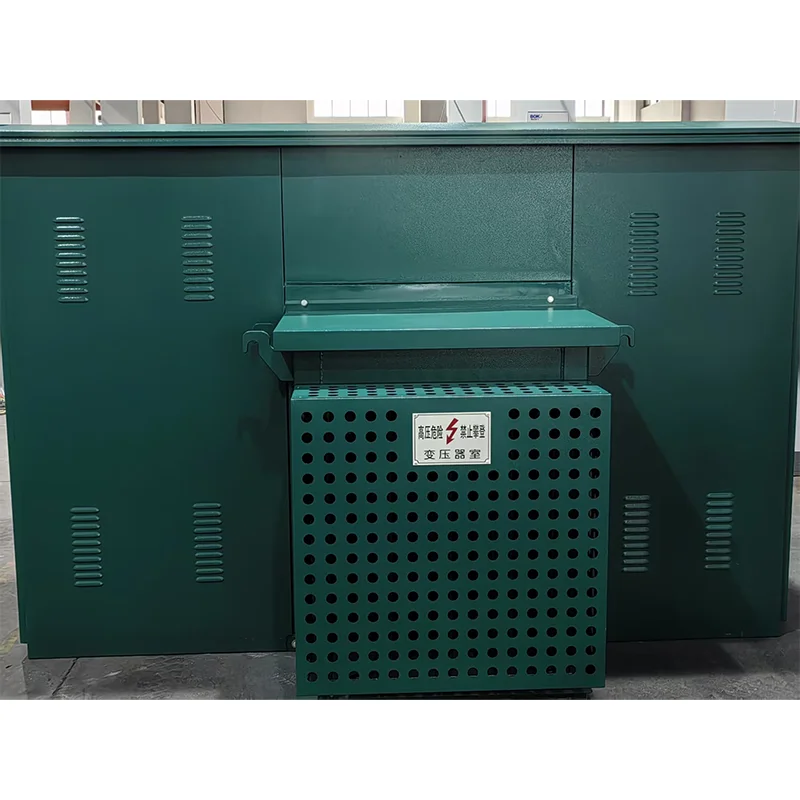

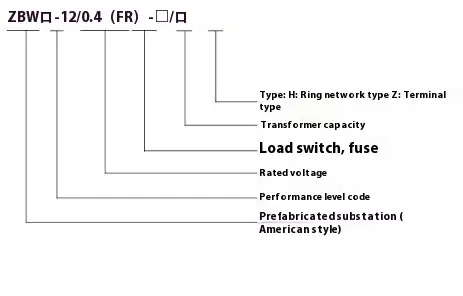

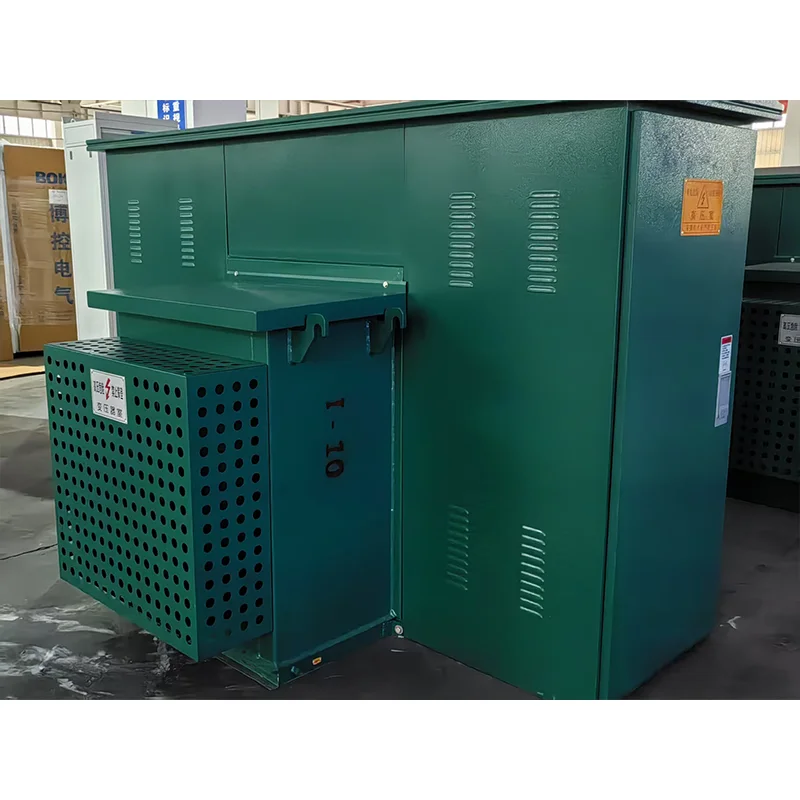

Wstępnie zainstalowana szafka na typ

● Zalety produktu

1. Wstępnie zainstalowana szafka z pudełka amerykańskiego ma kompaktową i standardową strukturę, mała przestrzeń podłogowa, znacznie mniejsza niż typ europejski o tej samej pojemności.

2. Zapieczętowana, izolowana struktura, silne bezpieczeństwo.

3. Wstępnie zainstalowana amerykańska szafka typu pudełka przyjmuje transformatory o niskiej straty, niskiej hałasu, niskiej temperaturze, silnej pojemności przeciążenia, odporności na zwarcie i silny odporność na uderzenie zapewniają wysoką wydajność produktu.

4. Zaakceptuj różne rozwiązania, aby zaspokoić dostosowane potrzeby klientów i poradzić sobie z różnymi scenariuszami użytkowania.

● Struktura szafki

◆ Ogólny układ

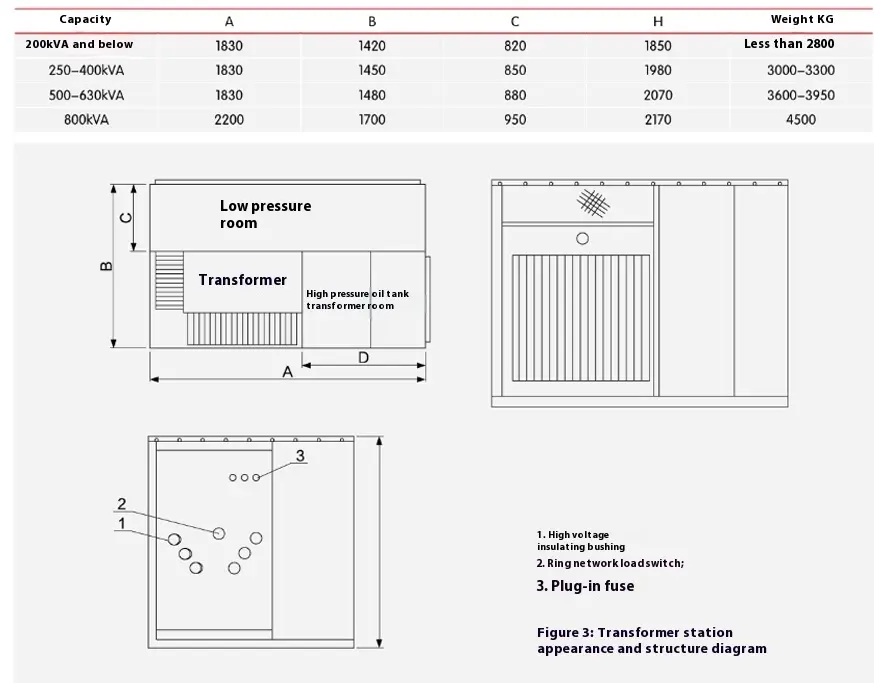

Wygląd i struktura stałej amerykańskiej szafki typu pudełka w wysokości 10 kV pokazano na rysunkach 2 i 3. Zbiornik olejowy jest podzielony na dwie części, górna część to zbiornik olejowy pod wysokim ciśnieniem, a dolna część jest zbiornikiem oleju transformatora. Dwie części są tylko podłączone elektrycznie, a olej jest blokowany. Schemat Schemat pokazano na rycinie 1, na którym linie „I” i „I” są podajnikami sieciowymi pętli, gałęzie „LL” są gałęzią transformatorów, a „V” jest wyjściem niskim napięciem. Szafka może być używana zarówno w systemie zasilania sieci Ring Network, jak i systemie terminalu, a konwersja jest bardzo wygodna. Podawanie linii i gałęzi „Lⅲ” jest przełączane z przełącznikiem obciążenia sieci pierścieniowej. Jednocześnie przychodzący zacisk po stronie transformatora wysokiego napięcia jest wyposażony w bezpieczniki ochrony zapasowej i bezpieczniki wtyczkowe w celu ochrony uszkodzenia zwarcia i przeciążenia oraz nadmiernej ochrony temperatury gałęzi. Jednocześnie można również zainstalować urządzenia wyświetlane wysokiego napięcia i aresztowania błyskawicy. Końcem niskiego napięcia transformatora jest wysyłany po przejściu przez miernik i wyłącznik niskiego napięcia.

◆ Transformator

Wstępnie zainstalowana amerykańska szafka typu pudełka przyjmuje trójfazowy transformator olejowy z serii S11 o niskiej straty, niskiej temperaturze i niskim hałasie. W pełni zamknięta struktura skutecznie izoluje zanieczyszczenie powietrza i degradację izolacji spowodowaną przez wilgoć. Zoryfrowany arkusz skorupy zbiornika oleju ma funkcje rozpraszania ciepła i chłodzenia oraz skutecznie zmniejsza ciśnienie wewnętrzne.

◆ Dwupocowy przełącznik obciążenia terminalu

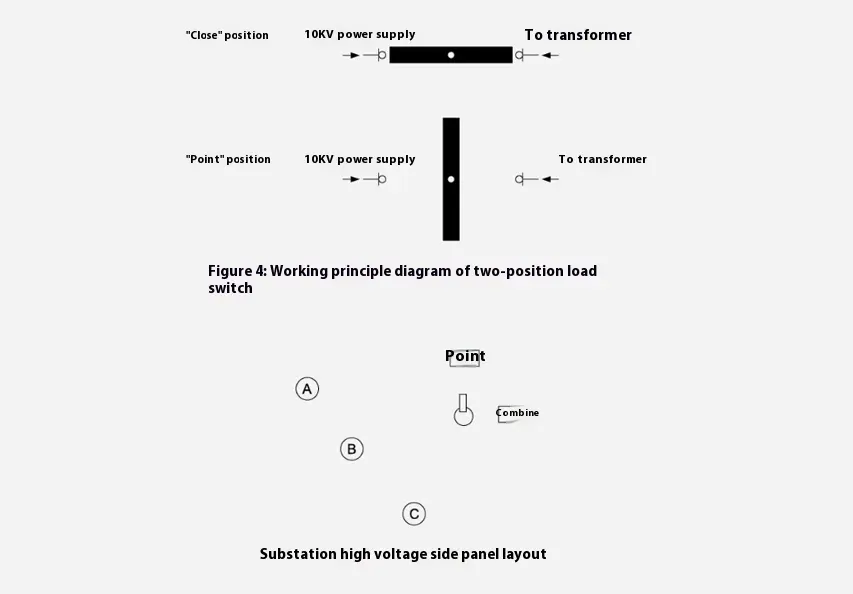

Jego schemat strukturalny pokazano na rycinie 4, w którym „I” jest podłączony do terminalu przychodzącego wysokiego napięcia. Podczas pracy użytkownik wkłada specjalny uchwyt roboczy do obrotowego wału przełącznika obciążenia i obraca go o 90 stopni w kierunku przeciwnym do ruchu wskazówek zegara, a przełącznik obciążenia zwraca się do pozycji „wyłączonej”. Przełącznik obciążenia końcowego odcina tylko gałąź transformatora w trybie zasilania zacisków lub działa podczas wymiany rdzenia bezpiecznika wtyczki, więc zaciskowy przełącznik obciążenia ujemnego ma tylko dwie pozycje wyłączania i włączania, a siła robocza jest również niewielka ze względu na jego niewielki rozmiar. Aby zmniejszyć zanieczyszczenie oleju w zbiorniku olejowym, sugeruje się, aby użytkownik wyłączył przełącznik niskiego napięcia przed operatorem przełącznika obciążenia, aby zmniejszyć obciążenie po stronie ciśnienia.

◆ Bezpiecznik ochrony

Bezpiecznik ochrony wstępnie zainstalowanej szafki z amerykańskiego pudełka jest połączone szeregowo z bezpiecznikiem wtyczki w gałęzi transformatora (patrz R1 i R2 na rysunku 2), aby utworzyć bezpiecznik ochrony pełnego zasięgu. Wymieści tylko wtedy, gdy wewnątrz szafki występuje zwarcie, więc prawdopodobieństwo wydmuchania jest bardzo niskie. Jest instalowany w górnym zbiorniku olejowym, a zbiornik olejowy należy otworzyć, jeśli ma zostać zaktualizowany.

◆ Włóż bezpiecznik typu

Jego rdzeń topnienia ma podwójną czułość (temperaturę i prąd), to znaczy topi się, gdy po stronie obciążenia się nie powiedzie (przeciążenie lub nadmierna temperatura). Bezpiecznik wtyk i ochronę kopii zapasowej są używane szeregowo, co może chronić cały zakres od małego prądu (kilka razy w) do dużego prądu (kilka dziesiątek kiloamperów), a maksymalny prąd zerwania to 50ka.

Notatka:

1. Wszystkie wymienione w tabeli są ocenami bezpieczników. Bezpiecznik ochrony zapasowej jest wysadzony tylko wtedy, gdy jest to zwarcie w ramach wstępnie zainstalowanej szafki typu amerykańskiego pudełka.

2. Wybrany transformator jest odpowiedni tylko dla trybu połączenia Dyn11.

3. Przy wyborze wstawionego bezpiecznika należy wziąć pod uwagę, że 3-4 razy pełny prąd pojemności transformatora powinien zostać stopiony w ciągu 300s, a jednocześnie należy spełnić, że 12-krotność pełnego prądu pojemności transformatora nie należy stopić, gdy stosuje się 0,1S.

4. Zgodnie ze standardami IEC bezpiecznik może działać w zasięgu politycznym -25 ℃ ~+40 ℃. Gdy temperatura oleju jest wyższa niż +40 ℃, znamionowy prąd bezpiecznika powinien zostać zmniejszony o 1% na każdy wzrost 1 ℃.

◆ Typ łokcia i głowica kabla typu „T”

Wysokie napięcie przychodzące i wychodzące linie 12KV wstępnie zainstalowanej amerykańskiej kabiny kabiny przyjmują linię przychodzące i wychodzące, a zasilacz wysokiego napięcia jest prowadzony ze zbiornika olejowego przez rękawy izolacyjne z ciąży epoksydą. Aby ułatwić test fabryki i test akceptacyjny użytkownika, same rękawy izolacyjne mają możliwość wytrzymania częstotliwości zasilania 10 kV wytrzymania napięcia i impulsu błyskawicy. Przed zainstalowaniem głowicy kablowej należy wiedzieć, czy użytkownik wymaga aresztowań błyskawicy. W razie potrzeby jeden zestaw rąk izolacyjnych na przychodzących i wychodzących liniach pętli przyjmuje typ podwójnego pasa, a drugi zestaw przyjmuje typ jednorazowy.

Wybierz łokcie lub głowicę kablową w kształcie litery T, która pasuje do sekcji kabla, wyczyść jego wewnętrzne i zewnętrzne powierzchnie oraz powierzchnię rękawa izolacyjnego z bezwodnym etanolem, nałóż mały silikonowy smar 7501 na powierzchni rękawa i zainstaluj ją zgodnie ze specjalnymi specyfikacjami instalacji w obszarze roboczy kablowych. Na drugim końcu podwójnego rękawa izolacyjnego zainstaluj specjalny w pełni szczelnie zamknięty czynnik obrony tlenku cynku w ten sam sposób. Zobacz instrukcje instalacji głowicy kablowej.

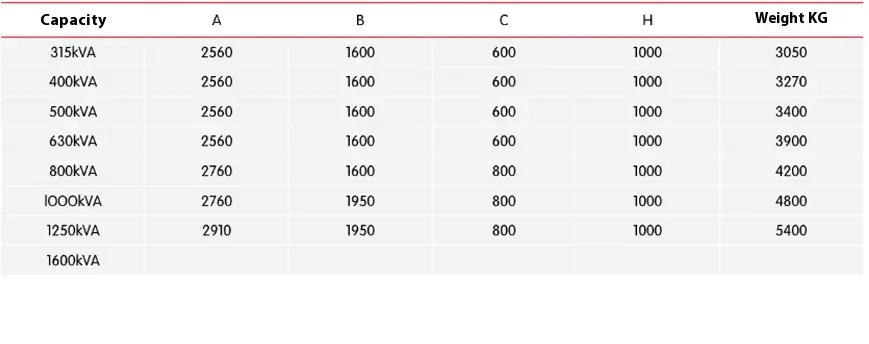

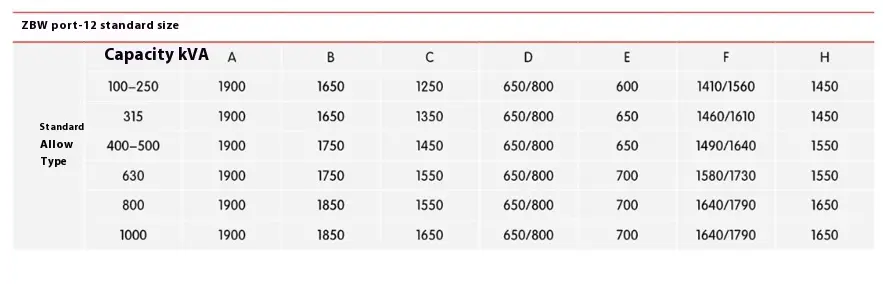

● Wymiary wstępnie zainstalowanej szafki typu amerykańskiego pudełka
