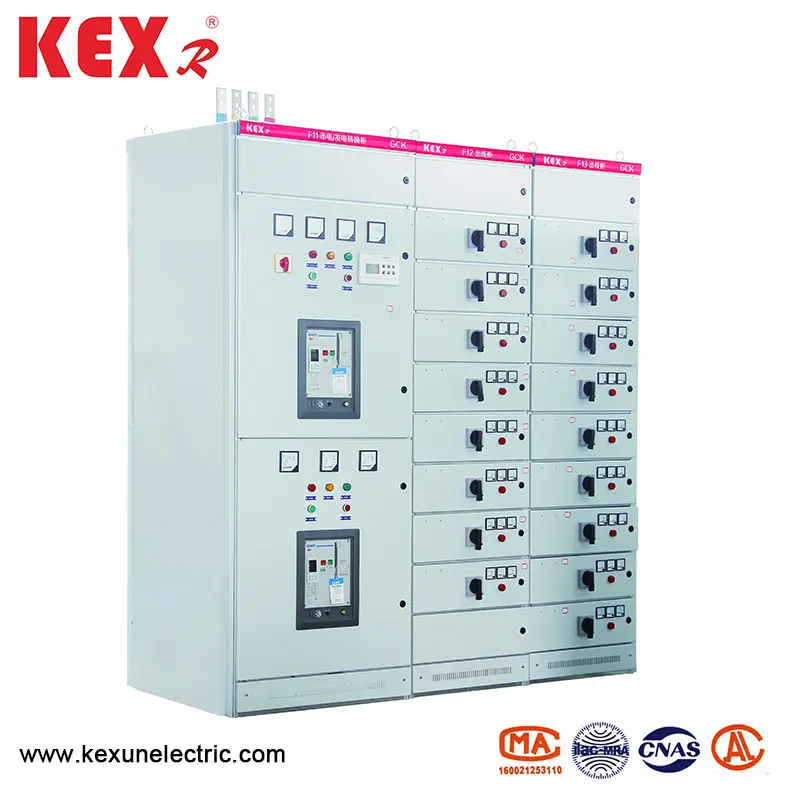

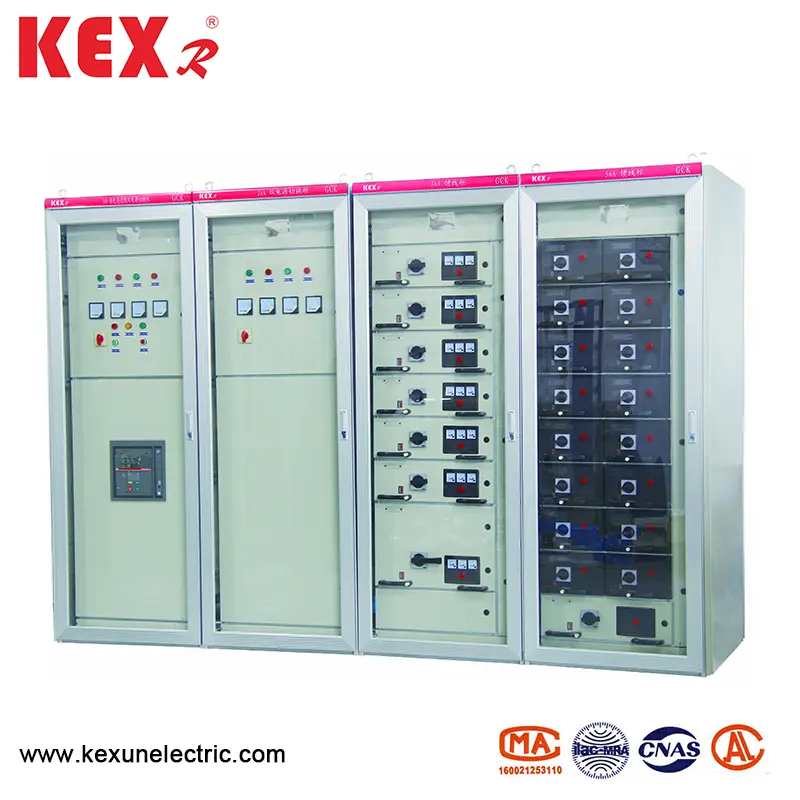

Rozdzielnicy LV

● Regularne przy użyciu warunków

◆ Wysokość rozdzielnicy GCK LV mniejsza niż 2000 m

◆ Temperatura powietrza otoczenia nie jest wyższa niż +40 ℃, a średnia temperatura w ciągu 24 godzin nie jest wyższa niż +35 ℃, a temperatura powietrza otoczenia nie jest niższa niż 50 ℃

◆ Warunki atmosferyczne: powietrze jest czyste, a wilgotność względna nie jest więcej niż 50%, gdy temperatura wynosi +40 ℃, a wyższa wilgotność względna jest dozwolona, ​​gdy temperatura jest niska, na przykład 90%, gdy temperatura wynosi +20 ℃

◆ Rozdzielnica GCK LV powinna być zainstalowana w miejscach wolnych od pożaru, suchej eksplozji, poważnego zanieczyszczenia, korozji chemicznej i gwałtownych wibracji

◆ Nachylenie płaszczyzną pionową nie może przekraczać 5; Produkt ten nadaje się do transportu i przechowywania w następujących temperaturach: -25 ℃ ~+55 ℃ i nie przekroczy+70 ℃ w krótkim czasie (nie więcej niż 24 godziny); Jeżeli nie można spełnić powyższych warunków użytkowania, użytkownik podniesie go u producenta przy zamawianiu i rozliczania go poprzez konsultacje.

● Główne parametry techniczne rozdzielnicy GCK LV

● Funkcja architektoniczna

Jednostka funkcyjna szuflady i drzwi są mechanicznie blokowane przez mechanizm pracy głównego przełącznika. Gdy główny przełącznik znajduje się w pozycji zamykania, drzwi nie można otworzyć, a mechanizm pracy można zablokować w pozycji zamknięcia lub otworu za pomocą dodatkowej kłódki. Przedziały jednostek funkcjonalnych są oddzielone metalowymi płytkami, a szuflady mają dobrą zamienność i mają pozycję pracy, pozycję testową i pozycję separacji. Gdy szuflada zostanie popchnięta do określonej pozycji, szuflada zostanie automatycznie ustawiona. W tym czasie szufladę po lewej stronie szuflady można wyciągnąć, aby zwolnić pozycjonowanie i wejść do następnej pozycji. Gdy szuflada jest wyciągana z szafki, ma również funkcję zapobiegania odpadnięciu.

▶ Gabinet ze stałymi schematami, takimi jak odszkodowanie i pomiar pojemności, ma taki sam wygląd i taką samą pozycję autobusu, co szafka na szufladę. W ten sposób zapewniając, że szafka typu szuflady i szafka stała mogą być używane obok siebie.

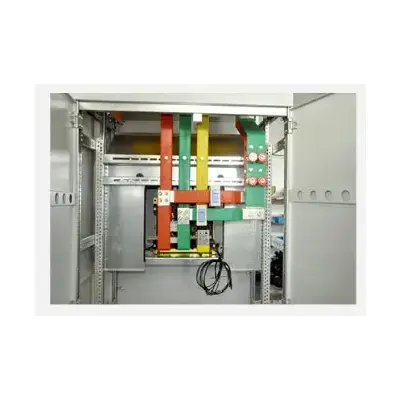

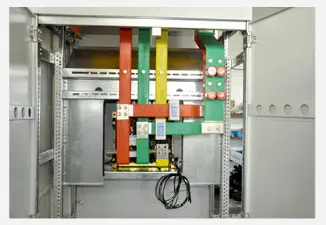

▶ System szyny szynowej: Busada szafki przyjmuje trójfazowy pięciokierowy system, pojedynczy szyn jest używany, gdy znamionowy prąd poziomego szyncy jest poniżej 1250A, a podwójna szyna jest używana, gdy prąd znamionowy poziomej szyny biurowej jest powyżej 1250A. Pozioma szyna między szafkami pokrywa się przez bloki łączące, a pionowa szyna szynta jest zamknięta przez plastikową skorupę inżynierii poliwęglanu. Wewnętrzna przegroda służy do ograniczenia dyfuzji łuku. Neutralna szyna jest ustawiona z przodu szafki, a ochronna szyna (PE) jest ustawiona na dole szafki i jest połączony z przegrodą szafki.

▶ Pod warunkiem nie zmniejszania poziomu ochrony skorupy i górna część szafki przełącznika są dostarczane z naturalnymi oknami wentylacyjnymi.

▶ Stopień ochrony szafki to IP40.

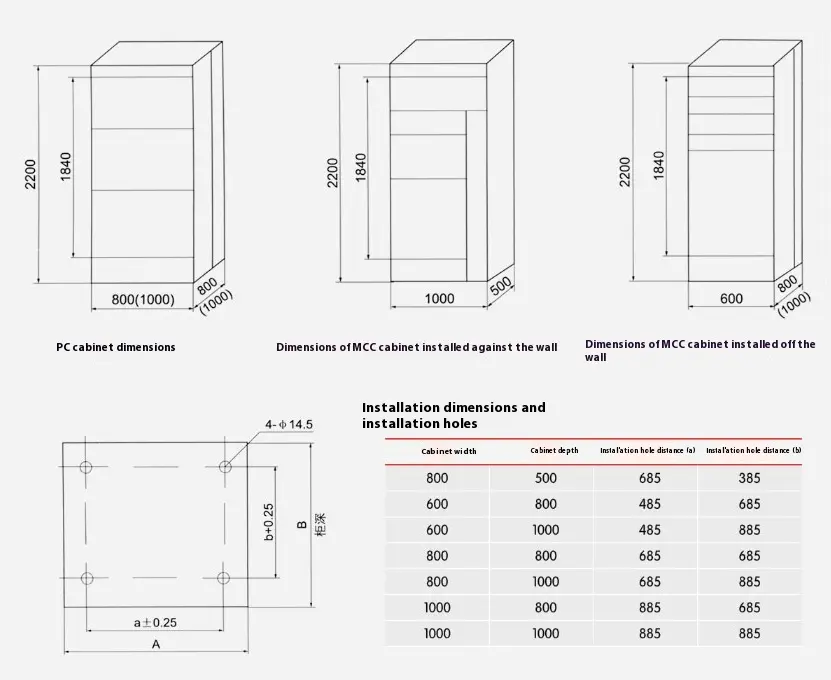

● Wymiary ogólne rozdzielnicy LV, wymiary instalacji

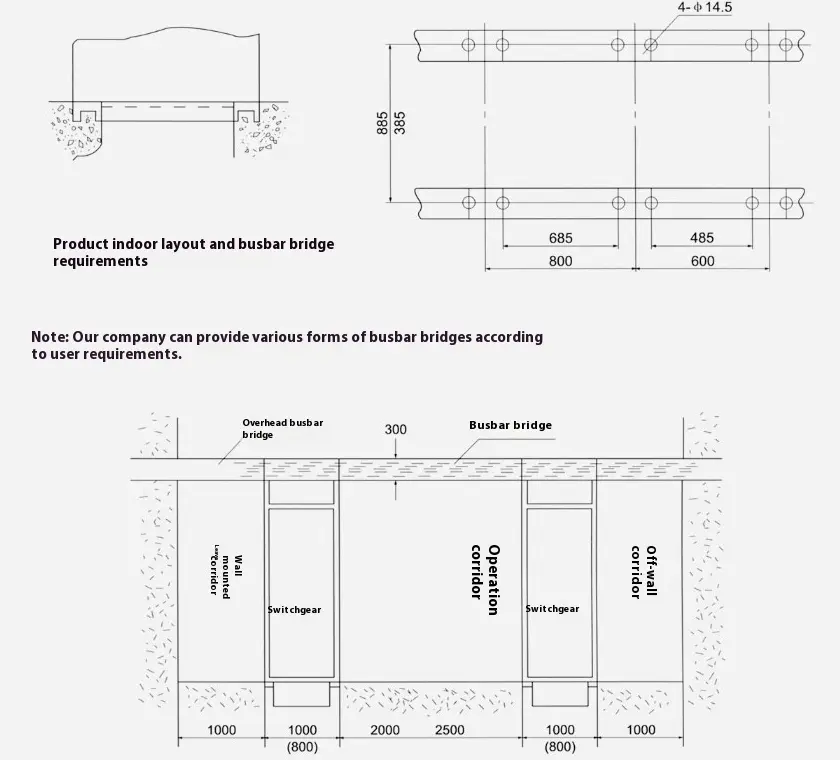

● Schemat podkładu instalacji rozdzielnicy typu GCK typu LV
