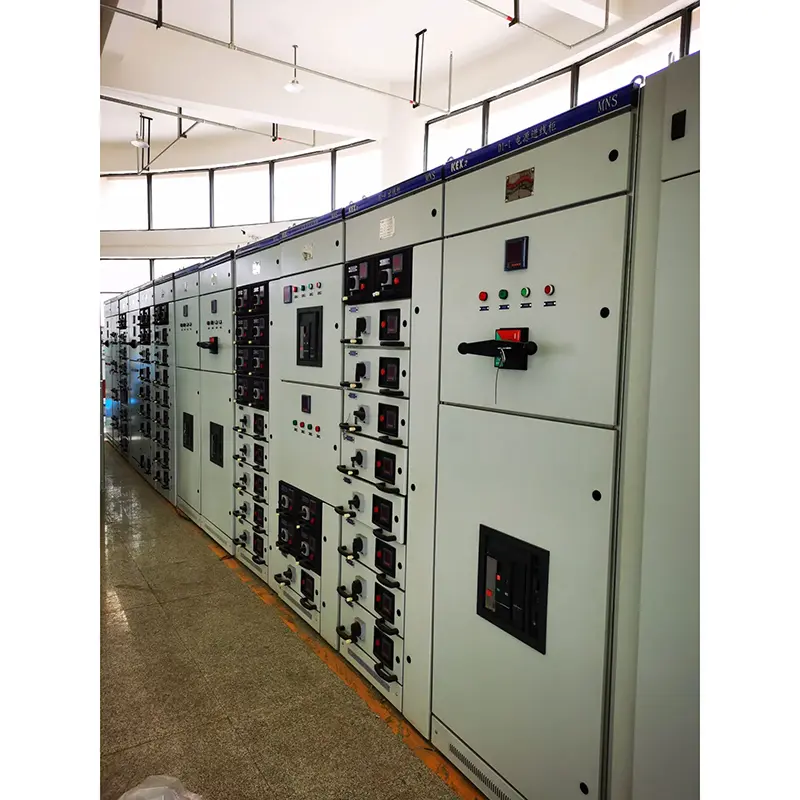

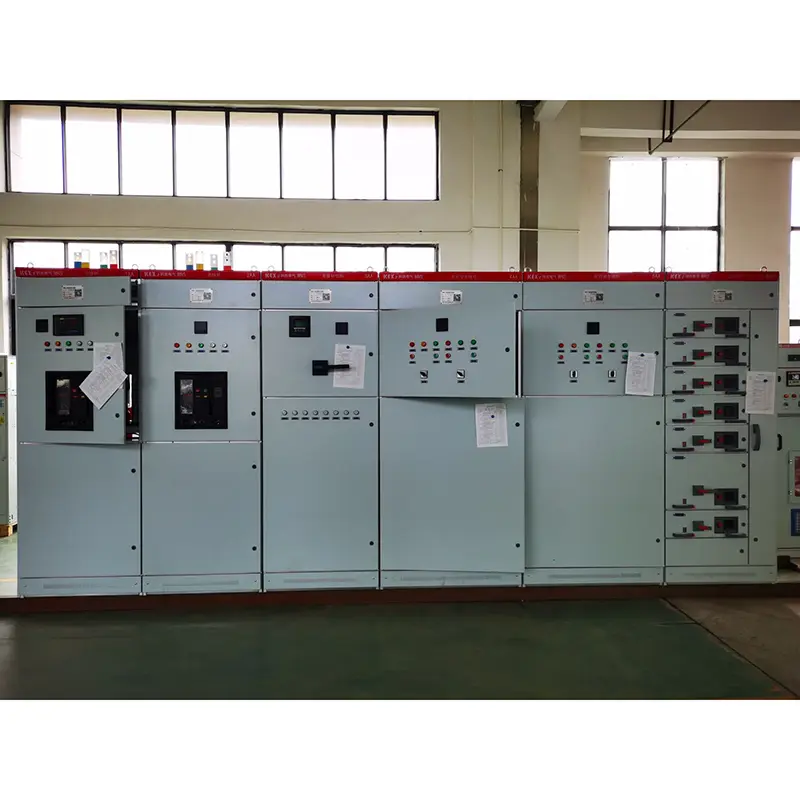

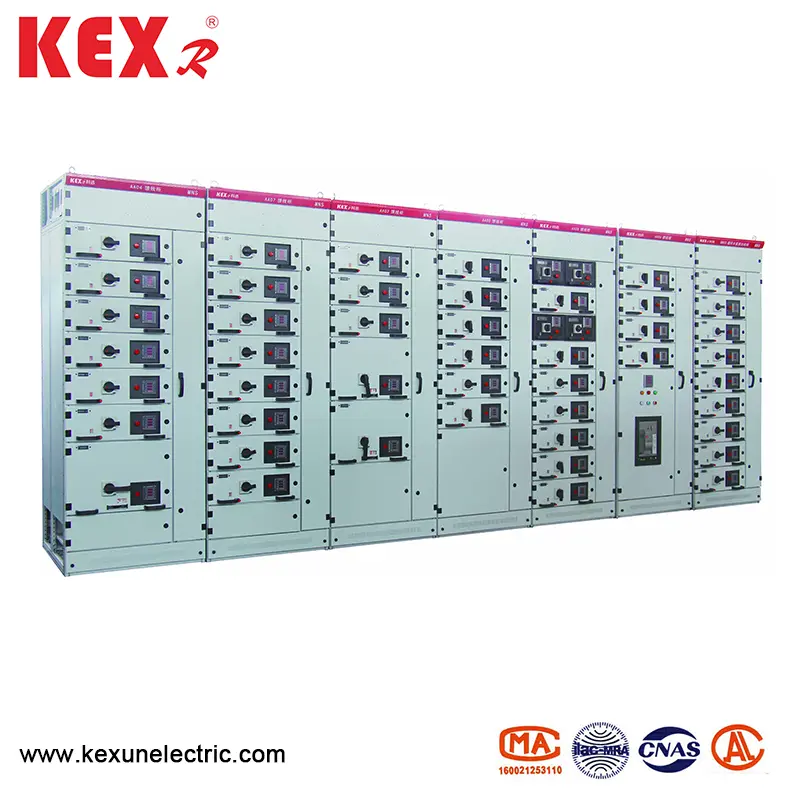

Szafka dystrybucyjna o niskim napięciu

● Standardy

MNS Typ Niskie napięcie Gabinet dystrybucji zasilania jest zgodne z krajowymi standardami zawodowymi GB7251.1 rozdzielnicy niskiego napięcia i JB/T9961 Niskie napięcie rozdzielnica, a międzynarodowe standardy zawodowe, takie jak IEC439-1.VDE0660 Część V.

● MNS Typ Niski napięcie szafka rozkładu mocy za pomocą warunków

▶ Temperatura otoczenia ： -5 ~ 40 ℃, średnio 24 godziny mniej niż 35 ℃

▶ Warunki atmosferyczne: powietrze jest czyste, a wilgotność względna nie powinna przekraczać 50% w najwyższej temperaturze +40 ℃. W niższych temperaturach dozwolona jest wyższa wilgotność względna, na przykład 90% przy +20 ℃, ale zmiany temperatury należy wziąć pod uwagę, a czasami można wystąpić kondensacja.

▶ Wysokość: mniej niż 1000 m, MNS Type Niskie napięcie Szafka rozkładu mocy jest odpowiednia do transportu i przechowywania w następujących temperaturach: -25 ℃ do +55 ℃ i może osiągnąć +70 ℃ w ciągu 24 godzin w krótkim czasie. W tych ekstremalnych temperaturach urządzenie nie powinno być uszkodzone nieodwracalnie i powinno działać normalnie.

▶ Jeśli nie można spełnić powyższych warunków, należy je rozstrzygnąć poprzez konsultację między użytkownikiem a KEXUN.

▶ Gdy to urządzenie jest używane na platformach wiertniczych i produkcyjnych na morzu oraz elektrowniach jądrowych, umowa techniczna należy podpisać osobno.

● Podstawowe parametry techniczne szafki dystrybucji zasilania MNS typu MNS

◆ Wydajność elektryczna

◆ Stopień IP

Zastosuj standardy IEC529 i DIN40050. IP30 chroni substancje stałe większe niż φ φ2,5 mm, IP40 chroni ciała stałe większe niż φ 41,0 mm, a IP54 chroni przed pyłem i rozpryskiwaniem w dowolnym kierunku (skonsultuj się z producentem przy zamawianiu poziomu ochrony IP54).

◆ Struktura szaf

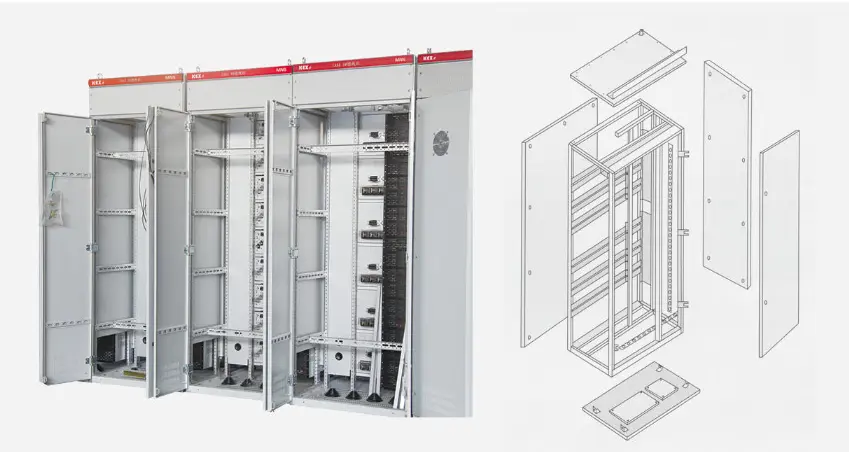

Podstawowa struktura szafki rozkładu mocy niskiego napięcia składa się z profili w kształcie litery C. Sekcja C jest tworzona przez zginającą stalową płytkę z E = 25 mm jako otwór montażowy modułu. Wszystkie szafki i partycje wewnętrzne są ocynkowane i oczyszczane. Wokół paneli drzwi wykonane są panele boczne z wysokiego napięcia elektrostatycznego rozpylania. Poniższy rysunek podstawowej konstrukcji szafki.

◆ Typ szafki przełącznika

1. Można użyć odległości między centrami dystrybucji mocy (PC1: Emax, MT, 3WN, AH, ME Series.

2. Szafka środka sterowania silnikiem (MCC): Jest montowany przez duże i małe szuflady, a główny przełącznik każdej pętli przyjmuje wysoko rozbijające się plastikowe wyłącznik lub przełącznik obrotowy obciążenia z bezpiecznikiem. Automatyczna szafka na kompensację współczynnika zasilania (z urządzeniami do kompensacji odszkodowania ręcznego, automatycznego i zdalnego współczynnika zasilania)

◆ Centrum dystrybucji zasilania (PC)

◆ Centrum sterowania silnikiem B (MCC)

◆ Struktura ramy szafkowej złożona z profili w kształcie litery C

◆ Schemat Schematycznej szafki rozkładu mocy niskiego napięcia MNS

● Projektowanie partycji szafki

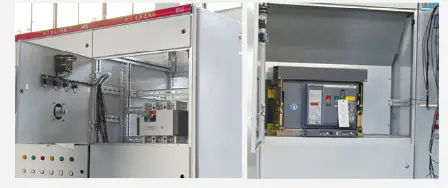

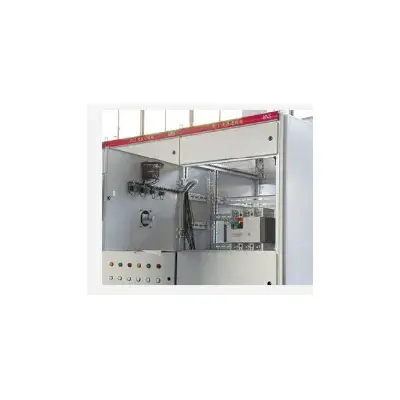

◆ Centrum dystrybucji zasilania (PC)

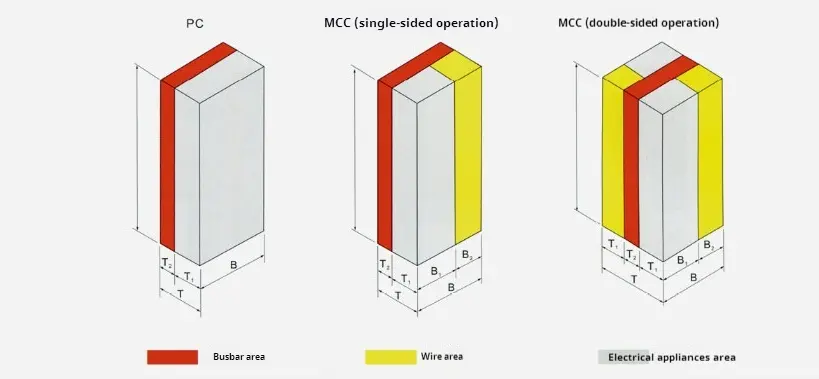

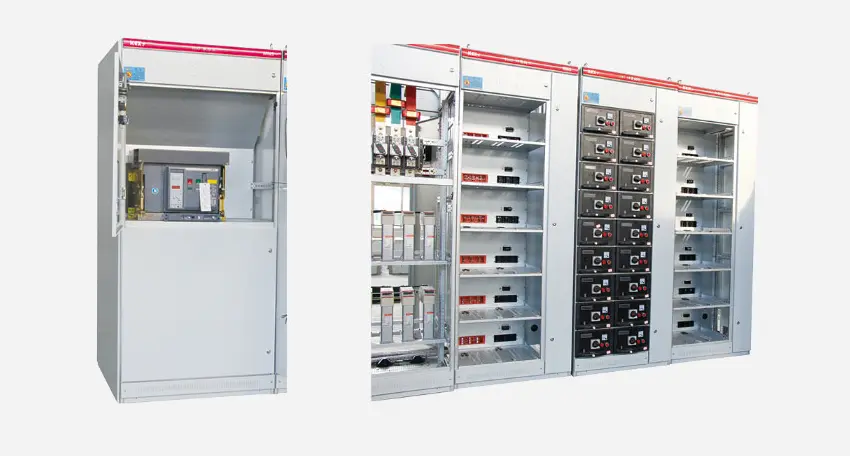

(1) Szafka PC jest podzielona na trzy przedziały; Poziomy przedział autobusowy: z tyłu szafki; Funkcjonalny przedział jednostki: w przedniej górnej części szafki lub po lewej stronie szafki;

(2) Mierniki segmentacji: Komora magistrali pozioma i komora funkcjonalna jednostki są oddzielone płytkami stalowymi. Komora pętli sterującej jest oddzielona od funkcjonalnego przedziału jednostki przez plastikową pokrywę plastiku polifenylenowego płomienia.

(3) wyłącznik ramki zainstalowany w szafce można ręcznie obsługiwać poza szafką w stanie zamkniętym. Obserwuj stan otwierania i zamykania wyłącznika i oceń, czy wyłącznik jest w pozycji testowej, czy w pozycji roboczej zgodnie z zależnością pozycji między mechanizmem operacyjnym a drzwiami.

(4) Struktura separacji została zaprojektowana między obwodem głównym a obwodem pomocniczym. Pomocnicze jednostki elektryczne składające się z mierników, świateł sygnałowych i przycisków są instalowane na plastikowej płycie, a pokrycie wykonane z plastiku pianki poliuretanowej płomienia jest oddzielona od głównego obwodu za planszy.

◆ Centrum sterowania silnikiem i małe prąd prądowy centrum dystrybucji zasilania (MCC)

Szafka MCC typu szuflady jest podzielona na trzy przedziały, a mianowicie poziomy przedział magistrali za szafką, funkcjonalny przedział jednostki po lewej stronie z przodu szafki i kabel po prawej stronie z przodu szafki. Pozioma przedział magistrali i funkcjonalny przedział jednostki są oddzielone funkcjonalnymi płytami wykonanymi z platformy Flame-Retardant Foamed, a przedział kabla jest oddzielony od poziomego przedziału magistrali i funkcjonalnego przedziału jednostki za pomocą tablic stalowych. Centrum sterowania silnikiem MCCI) Szuflady są podzielone na następujące pięć rodzajów: 8E/4: Wysokość 200 × szerokość 150 × głębokość 400 mm. 8E/2: Wysokość 200 × szerokość 300x głębokość 400 mm. 8E: Wysokość 200 × szerokość 600 × głębokość 400 mm. 16E: Wysokość 400 × szerokość 600 × głębokość 400 mm. 24E: Wysokość 600 × szerokość 600 × głębokość 400 mm.

◆ Struktura szafy z tylnym przełącznikiem wylotowym

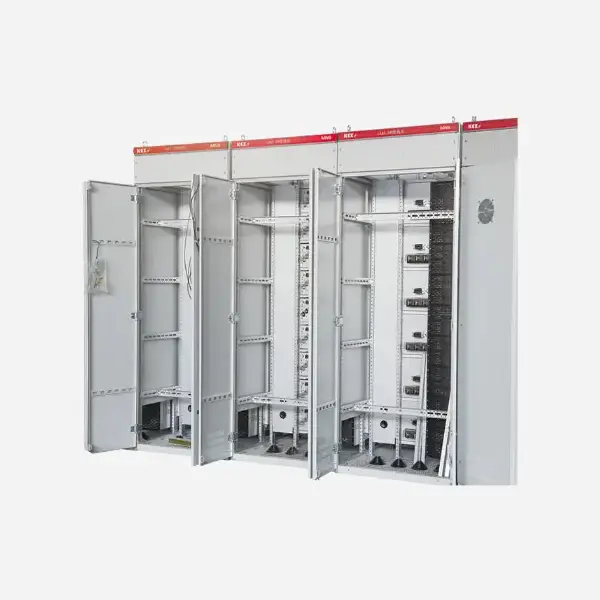

W celu zmniejszenia szerokości układu szafki przełącznika główna magistral szafki przełącznika jest instalowana w poziomie u góry szafki przełącznika, a tylna połowa szafki to kabel, w którym podłączane są kable i wychodzące kable. Przód szafki przełącznika to pomieszczenie urządzeń, w którym instalowane są jednostki funkcjonalne rozdzielnicy. W tym systemie kabel z boku szafki przełącznika jest przenoszony do tylnej szafki, co znacznie zmniejsza szerokość układu szafki przełącznika, aby dodatkowo spełniać wymagania układu przestrzeni podstacji.

Szafka podajnika ma szerokość 600 mm i głębokość 1000/1200 mm, z niezależnym głównym miejscem autobusu u góry, który jest odizolowany z pomieszczenia urządzeń. Efektywna wysokość instalacji przedniej komory urządzeń wynosi 72E (E = 25 mm), która jest oddzielona od tylnej komory kablowej przez wielofunkcyjną płytę, w pełni wykorzystując przestrzeń instalacyjną szafki przełącznika, z kompaktową strukturą i elastyczną konfiguracją jednostki. Kabel z tyłu ma drzwi, które są wygodne do instalacji i konserwacji. Szerokość przychodzącego gabinetu jest określana zgodnie z prądem ramy przychodzącej jednostki. Zalecana szerokość to 400/600/800/1000 mm, a głębokość szafki wynosi 1000 mm.

● Typ szuflady

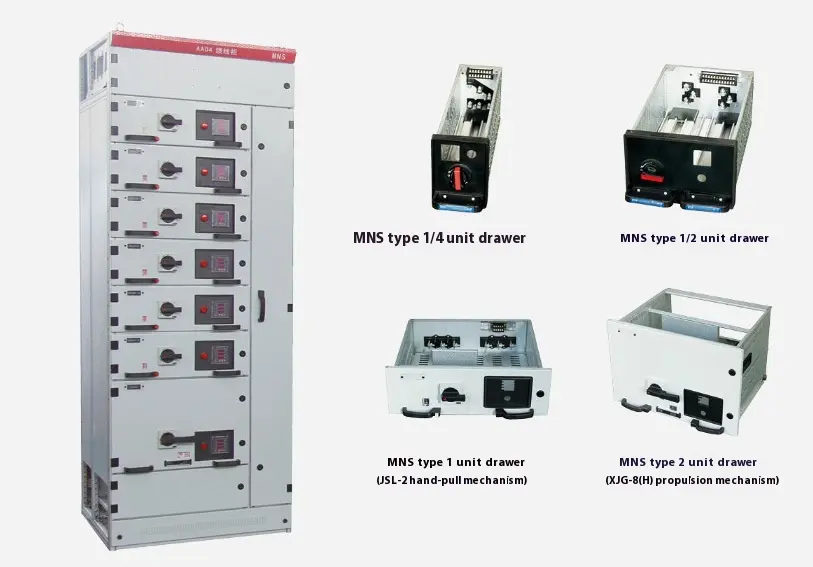

(1) 8E/4: Zamontuj 4 jednostki szuflad w przestrzeni wysokości 8E.

(2) .8E/2: Zamontuj 2 jednostki szuflad w przestrzeni wysokości 8E.

(3) 8E: Zamontować jednostkę szuflady w przestrzeni wysokości 8E.

(4) 16e: Zamontuj szufladę na wysokości 16e (400 mm).

(5) 24e: Zamontuj szufladę na wysokości 24e (600 mm). Pięć rodzajów jednostek szuflad można składać pojedynczo w szafce, a także może być używane do montażu mieszanego. Zobacz poniższą tabelę, aby uzyskać maksymalną liczbę jednostek szuflad, które można zakwaterować w szafce do pojedynczego zespołu.

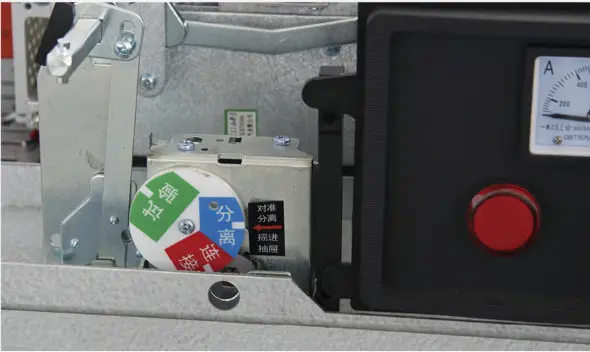

◆ Elektryczne i mechaniczne blokowanie szuflad

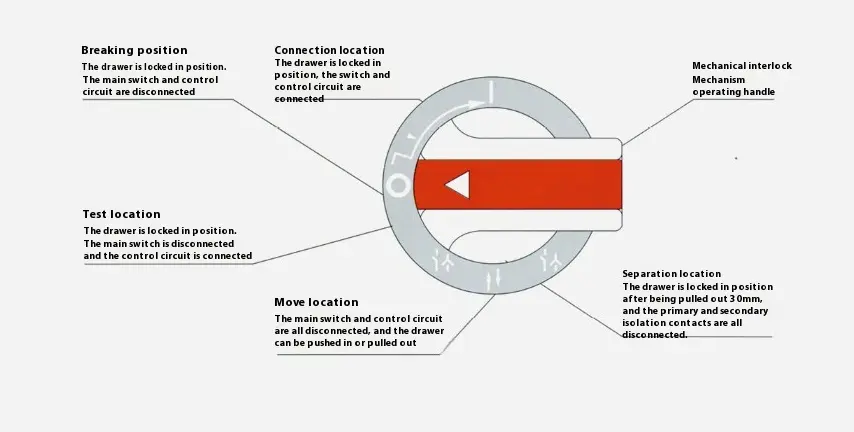

Jednostka szuflady ma niezawodną mechaniczną pozycję blokowania, która jest kontrolowana przez uchwyt operacyjny i ma oczywiste i dokładne zamknięcie, testowanie, rysowanie i pozycje izolacyjne. Zobacz rysunek funkcji mechanizmu operacyjnego. W celu wzmocnienia środków bezpieczeństwa można dodać kłódki po ustawieniu uchwytu operacyjnego i można dodać maksymalnie trzy zamki, jak pokazano na lewym rysunku. Po wprowadzeniu jednostki szuflady musi działać ściśle zgodnie z funkcją operacji i pozycją wymienioną na rysunku 4 i ryc. 5, w przeciwnym razie z łatwością uszkodzi części strukturalne, więc zwróć uwagę podczas korzystania z niej.

◆ 8E/4 i 8E/2 obsługują funkcję przełącznika

◆ 8 i 16e, 24e obsługuje funkcję przełącznika

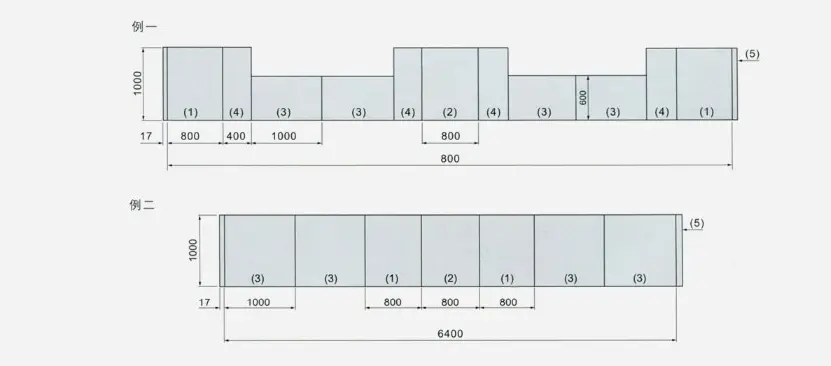

◆ Schemat trybu kombinacji

● Instalacja, używanie i konserwacja

1. Gdy urządzenie dotrze do miejsca docelowego, najpierw sprawdź, czy pole pakowania jest zakończone. Jeśli urządzenie nie zostanie zainstalowane natychmiast, powinno być przechowywane w suchym i czystym miejscu.

2. Zaleca się zainstalowanie urządzenia z dala od ściany lub może być zainstalowane na ścianie. Płaszczyzna fundamentu instalacyjnego powinna być płaska, a poziom poziomy stali kanału fundamentowego wynosi 1/1000, a całkowitą odchylenie długości wynosi 3 mm.

3. Zaleca się użycie klasy 8.8 i podkładki napięcia do mocowania śrub wszystkich części przewodzących, a zalecany moment dokręcenia jest pokazany w poniższej tabeli:

4. Pochwa główna kabla i pewna liczba złączy miedzi dla obwodu wtórnego dostarczanego przez akcesoria Schemat MCC. (W celu dostosowania się do przetwarzania nacisku na zimno miedzianych połączeń, elastyczne przewody są zalecane dla kabli wtórnych).

5. Po podłączeniu kabla dno urządzenia powinno być zamknięte, aby zapobiec czołganiu się małych zwierząt do szafki i spowodowaniu wypadków zwarciowych.

6. Po instalacji lub regulacji przed rozpoczęciem działalności wymagane są następujące kontrole i testy:

▶ Sprawdź, czy urządzenie elektryczne i okablowanie kontrolne zainstalowane w urządzeniu spełniają wymagania rysunków fabrycznych.

▶ Ręczne działanie różnych przełączników powinno być elastyczne, bez nieprawidłowości lub zagłuszania.

▶ Sprawdź, czy działania mechanicznego mechanizmu blokowania i elektrycznego urządzenia blokującego są prawidłowe i niezawodne, co powinno spełniać wymagania systemowe.

▶ Sprawdź, czy rezystancja izolacji obwodu głównego i obwodu kontrolnego spełnia określone wymagania.

▶ Sprawdź, czy sprzęt elektryczny zainstalowany w urządzeniu jest w dobrym kontakcie i spełnia wymagania techniczne samego urządzenia elektrycznego.

▶ Sprawdź, czy w urządzeniu znajduje się jakiekolwiek obce materiały i czy śruby montażowe różnych części są luźne.

◆ Instrukcje obsługi wyciągnięcia MCC:

(1) Dopiero po tym, jak dolna szuflada poprawnie wejdzie do przewodnika, można ją wepchnąć do szafki, w przeciwnym razie szuflada zostanie uszkodzona lub nie może zostać wyciągnięta.

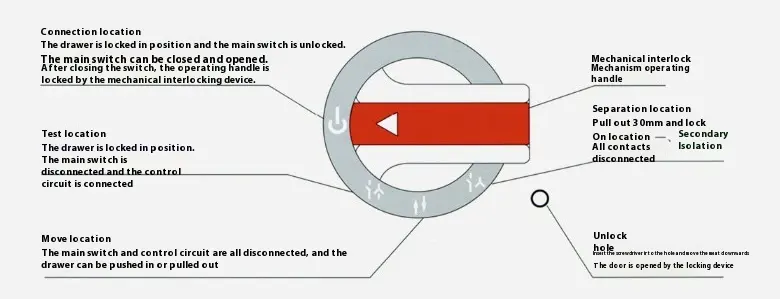

(2) Patrz rysunek 4 symbole i funkcje na panelu szuflad 8E/4 i 8E/2. Strzałka od pozycji zerwania „O” do pozycji roboczej „I” na rysunku wskazuje, że uchwyt operacyjny należy najpierw wepchnąć, a następnie obrócić z „O” do „I”. Po powrocie nie trzeba go naciskać, po prostu obróć uchwyt „ja” na „O”, a po odpuszczeniu uchwytu.

(3) Patrz rysunek 5 symboli i funkcji na panelu szuflady 8E-24E. Gdy uchwyt osiągnie pozycję pracy, mechanizm uwalnia blokadę mechaniczną na głównym przełączniku, a następnie główny przełącznik można zamknąć i otworzyć. Jednak po zamknięciu głównego przełącznika nie można operować uchwytu mechanizmu blokowania. W drzwiach w prawym dolnym rogu znajduje się mała plastikowa pokrywa, która spełnia znak, który jest mechanizmem odblokowującym drzwi. Proces działania jest następujący: gdy szuflada znajduje się w pozycji roboczej, jeśli chcesz otworzyć drzwi, najpierw wyciągnij małą pokrywę, a następnie włóż śrubokręt do otworu i przesuń zatrzask w dół, aby otworzyć drzwi. Pamiętaj, aby przykryć małą plastikową pokrywę po otwarciu drzwi, w przeciwnym razie oryginalny poziom ochrony zostanie zniszczony.

● Transport i przechowywanie urządzeń

▶ Urządzenie nie wolno się przewracać i cierpieć silne wibracje.

▶ Płyta kątowa transportu powinna być używana podczas podnoszenia urządzenia po rozpakowaniu, a dołączony kąt dwóch przewodów stalowych i lin powinien wynosić ≤1200. Jeśli używana jest ciężarówka wózka widłowego, rolka lub łom, nie można jej wykonywać bezpośrednio na podstawie urządzenia.

▶ Po zainstalowaniu urządzenia na miejscu, jeśli chcesz przesunąć pozycję na krótką odległość, możesz ją podważyć w czterech rogach podwozia.

▶ Produkty elektryczne i części nie mogą być zdemontowane z woli w urządzeniu.

▶ Deszcz należy uniemożliwić zmoczenie się, a temperatura otoczenia powinna być zgodna z odpowiednimi przepisami tej próbki.

● Kompletność produktów

Szafka dystrybucyjna o niskim napięciu typu MNS jest dołączona do listy pakowania, certyfikatem produktu, instrukcją obsługi produktu i niezbędnymi rysunkami, a klucz do drzwi i części zamienne zgodnie z listą wspierającą są dołączone.
