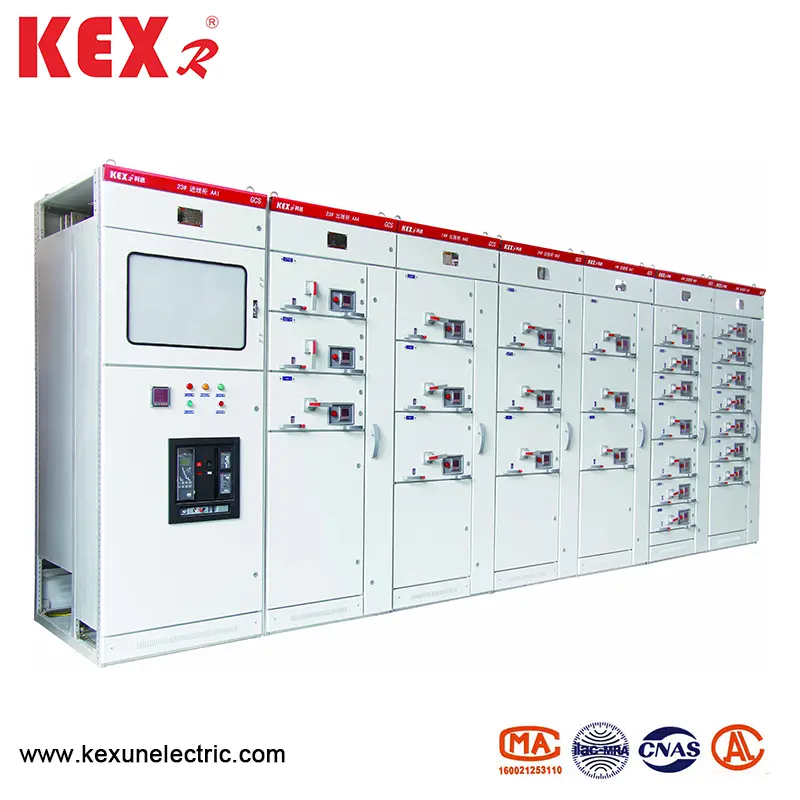

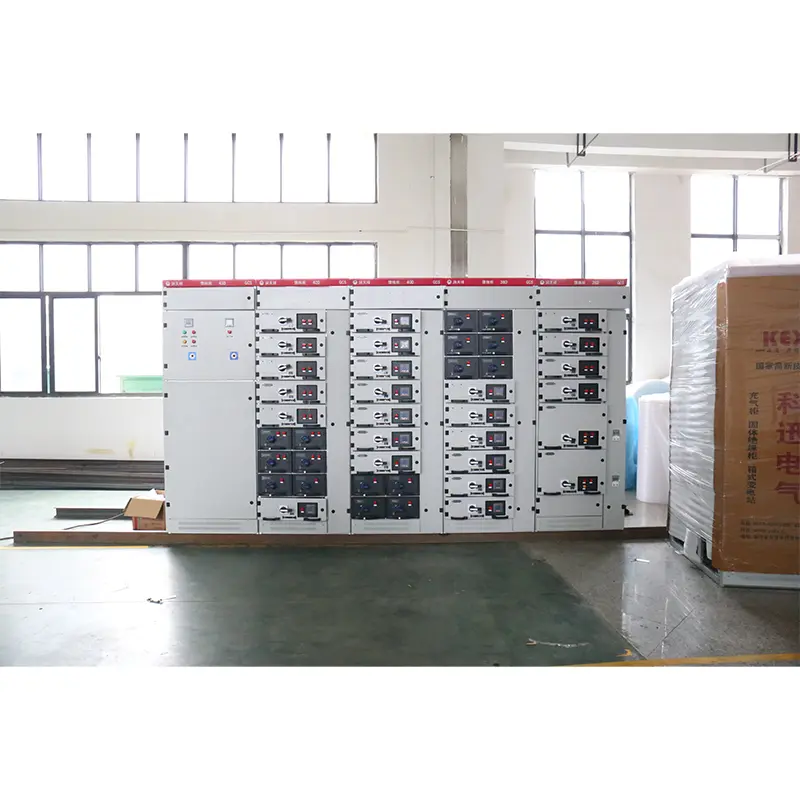

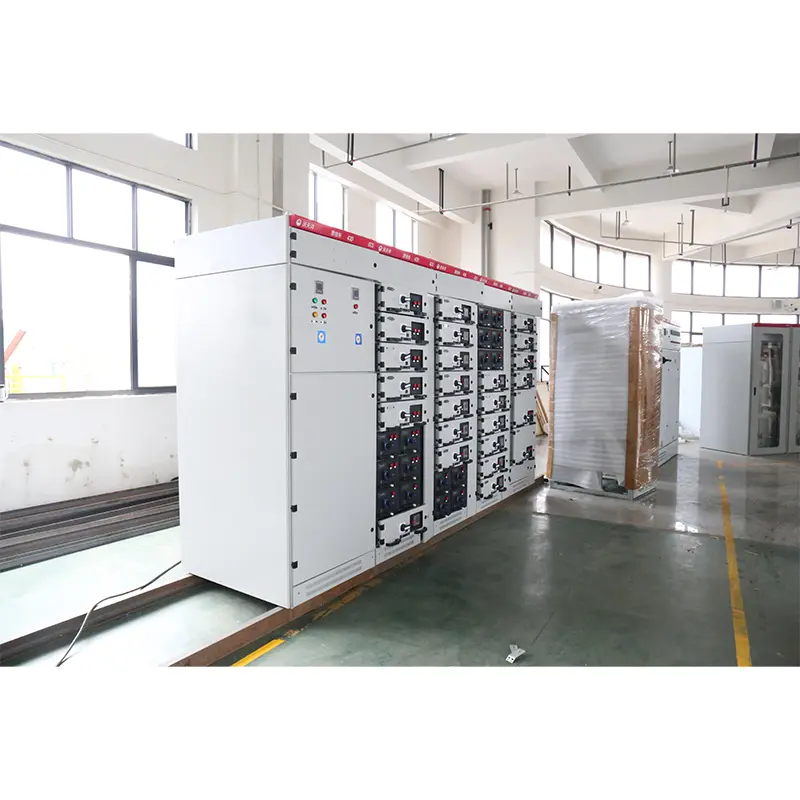

Zestaw pełny niskiego napięcia

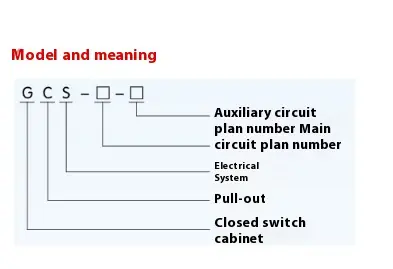

● Znaczenie modelu

● Podstawowe parametry

● Główna struktura

▶ Główna rama typu GCS typu Niskie napięcie kompletnego zestawu przyjmuje stal otwartego sekcji typu 8mf, a dwie strony stali sekcji mają otwory instalacyjne z modułem odpowiednio 20 mm i 100 mm oraz ①9,2 mm, więc instalacja wewnętrzna jest elastyczna i wygodna.

▶ Główna ramka została zaprojektowana w dwóch formach montażowych, a mianowicie w pełni zmontowana konstrukcja i częściowo spawana struktura (ramka boczna i wiązka krzyżowa) do wyboru.

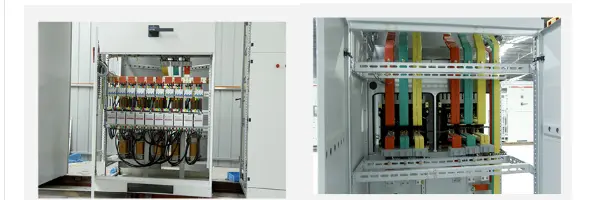

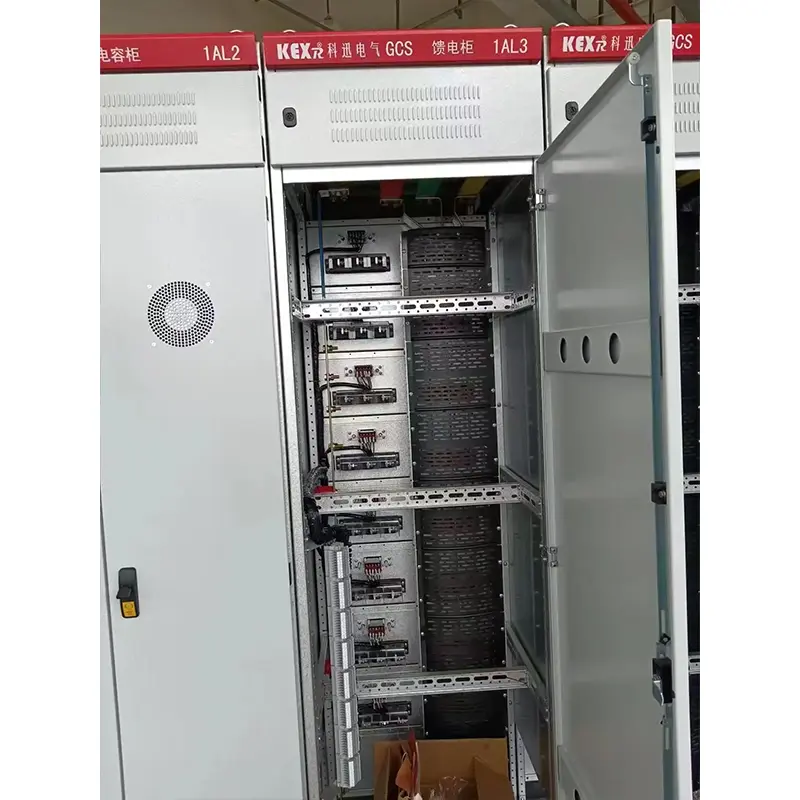

▶ Każdy funkcjonalny pokój urządzenia jest odizolowany od siebie, a jego przedziały są podzielone na funkcjonalną salę jednostkową, salę autobusową i kabel. Funkcje każdej komory są stosunkowo niezależne.

▶ Główna magistrala pozioma jest rozmieszczona poziomo za szafką, która jest podstawową miarą, aby główny obwód urządzenia miał wysoką wytrzymałość na zwarcie.

▶ Projektowanie komory kablowej sprawia, że ​​kable jest bardzo wygodne.

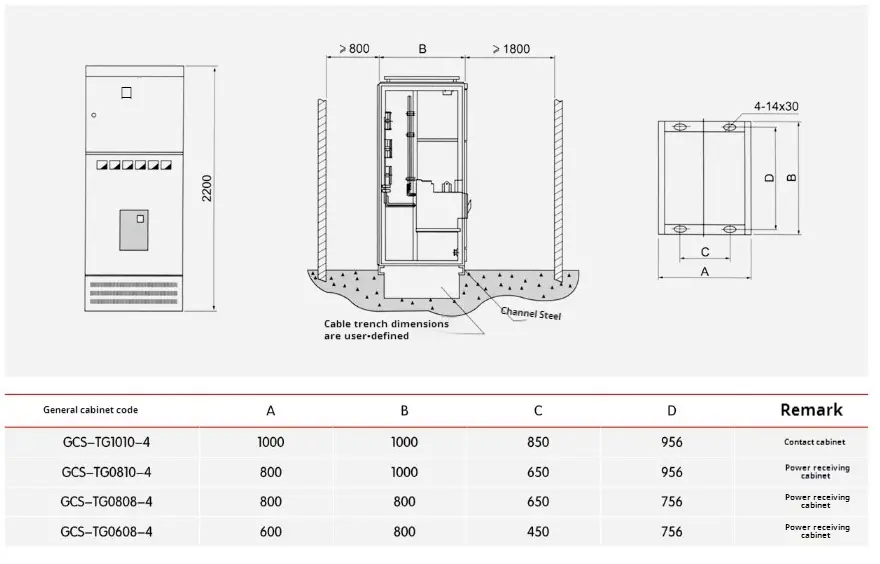

▶ Seria ogólnej szafki urządzenia (patrz tabela poniżej):

● Instalacja i użycie GCS typu niskiego napięcia kompletne zestaw

◆ Po przybyciu produktów do miejsca odbiorczego powinni najpierw sprawdzić, czy opakowanie jest nienaruszone. W przypadku stwierdzenia problemów powinny niezwłocznie powiadomić odpowiednie działy o umowie o rejestr biznesowych, analizie przyczyn razem, tworzenia wiz i radzenia sobie z następstwami. W przypadku produktów, które nie są instalowane natychmiast, należy je umieścić w odpowiednim miejscu i odpowiednio przechowywać zgodnie z normalnym warunkiem użytkowania i wymagań tymczasowych przepisów dotyczących przechowywania urządzeń elektrycznych. 1. Produkt należy zainstalować zgodnie ze schematem schematu instalacji (patrz załączony rysunek). Użytkownik dostarcza stal kanału fundamentalnego i śruby po przyjęciu metody mocowania śruby. Gdy główny magistral jest podłączony, jeśli powierzchnia jest nierówna z powodu transportu, przechowywania i innych powodów, należy ją wyrównać przed połączeniem i przymocowaniem.

◆ Gdy urządzenia są instalowane osobno lub w kolumnach, ich pionowość, nierównomierność powierzchni szafki i odchylenie szczelin między szafkami powinny spełniać wymagania w poniższej tabeli.

◆ Kontrola i kontrola po kompletnym zestawie GCS typu niskiego napięcia

instalacja i przed rozpoczęciem działalności

(1) Sprawdź, czy górna farba lub inne materiały pokrywające (takie jak spryskiwanie z tworzywa sztucznego) szafki są uszkodzone i czy szafka jest sucha i czysta.

(2) Niezależnie od tego, czy mechanizm operacyjny komponentów elektrycznych jest elastyczny i nie powinno być zagłuszania ani nadmiernej siły roboczej.

(3) Czy włączenie głównych i pomocniczych kontaktów głównych urządzeń elektrycznych jest niezawodne i dokładne.

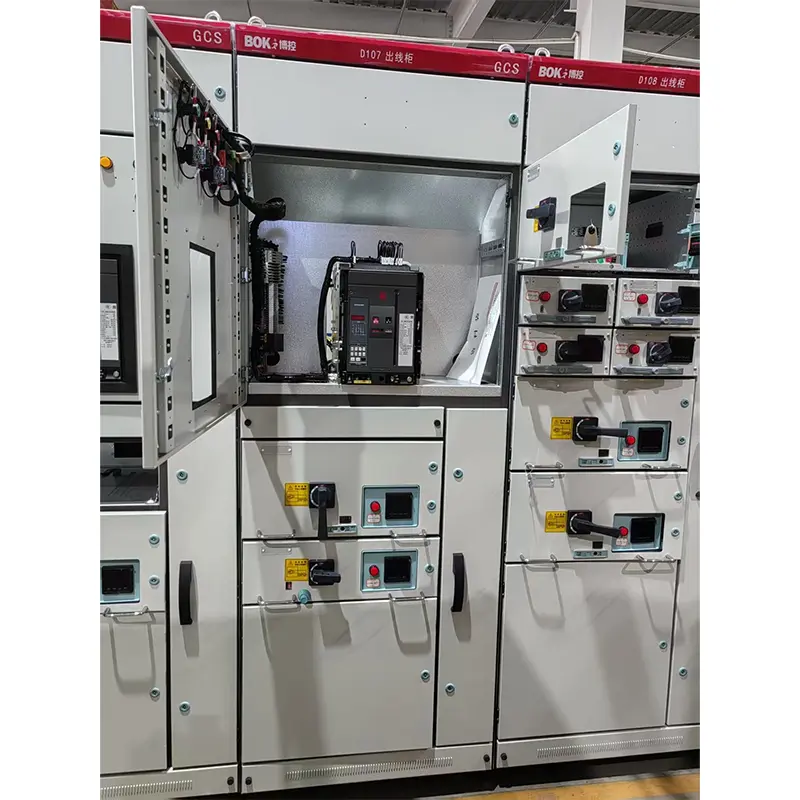

(4) Mechanizm szuflady lub wyciągania powinien być elastyczny i lekki, bez zagłuszania i zderzenia.

(5) Linie środkowe ruchomych i statycznych styków szuflady lub struktury narysowania powinny być spójne, a kontakty powinny być w bliskim kontakcie. Głębokość wstawienia kontaktów głównych i pomocniczych powinna spełniać wymagania. Mechaniczne blokowanie lub elektryczne: Działanie odpowiedzi jest prawidłowe, a blokowanie lub uwalnianie powinno być niezawodne.

(6) Szuflady tego samego rozmiaru powinny być wygodnie wymienne bez zablokowania i zderzenia.

(7) Kontakt uziemiający między szufladą a szafką powinien być w bliskim kontakcie. Po wciśnięciu szuflady kontakt uziemienia szuflady jest kontaktowany przed głównym kontaktem, a po jej wyciągnięciu kontakt uziemienia jest odłączany po głównym kontakcie.

(8) Kalibracja instrumentu, współczynnik transformacji i polaryzacja transformatora powinny być prawidłowe.

(9) Specyfikacja podstawowa bezpiecznika powinna spełniać wymagania projektowania inżynierii.

(10) Ocena i ustawienie ochrony powinny być poprawne i niezawodne.

(11) Użyj Megohmmeter 1000 V, aby zmierzyć wartość rezystancji izolacji nie mniejszą niż 1MΩ.

(12) Połączenie każdej szynki powinno być dobre, a instalacja obsługi izolacji, części instalacyjnych i innych akcesoriów powinna być twarda i niezawodna.

◆ Użyj środków ostrożności GCS typu niskiego napięcia kompletnego zestawu

▶ Urządzenie jest kompletnym zestawem niskiego napięcia, który nie jest instalowany na ścianie, obsługiwany z przodu i utrzymywany po obu stronach. Tylko wykwalifikowani specjaliści mogą wejść lub otworzyć drzwi kanału konserwacyjnego i drzwi do obsługi, kontroli i konserwacji.

▶ Przełącznik powietrza i formowane wyłączniki obwodów obwodów były oddzielone i zamknięte wiele razy, szczególnie po rozdzieleniu i zamknięciu zwarciu, co spowoduje lokalne oparzenia kontaktowe i wytworzą substancje węglowe, co zwiększy opór kontaktu. Dlatego powinny być utrzymywane i przeglądane w instrukcji obsługi wyłącznika.

▶ Po instalacji i konserwacji izolacja między przedziałami a jednostkami funkcjonalnymi musi być ściśle sprawdzona, aby zapewnić dobry funkcjonalny rozdzielenie urządzenia i zapobiec rozszerzeniu błędu.

● Pakiet produktów

Producent podaje następujące dokumenty i akcesoria przy dostarczaniu:

▶ Lista urządzeń

▶ Certyfikat produktu

▶ Instrukcje użycia

▶ Raport z testu fabrycznego

▶ odpowiednie rysunki elektryczne

▶ Klucze do drzwi szafki, uchwyty operacyjne i części zamienne określone w umowie.

▶ Instrukcje instalacji głównych komponentów

● Instrukcje zamawiania

Umowa zamówienia typu GCS typu Niskie napięcie kompletne zestaw zawiera następujące treści:

▶ Pełny model produktu obejmuje główny numer schematu obwodu i numer schematu obwodu pomocniczego.

▶ Schemat sekwencji kombinacji układu głównego układu obwodu

▶ Schemat elektryczny schemat obwodu pomocniczego

▶ Lista komponentów w szafce

▶ Ustawienie parametrów, takich jak napięcie, prąd i czas w obwodzie.

▶ Inne specjalne tabele niezgodne z normalnym użyciem produktu.
