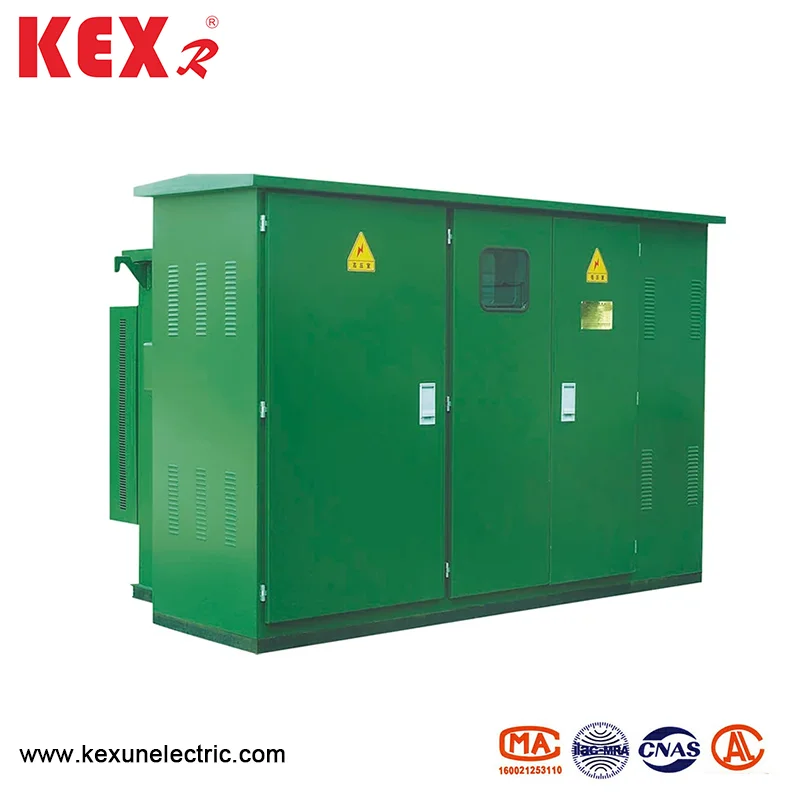

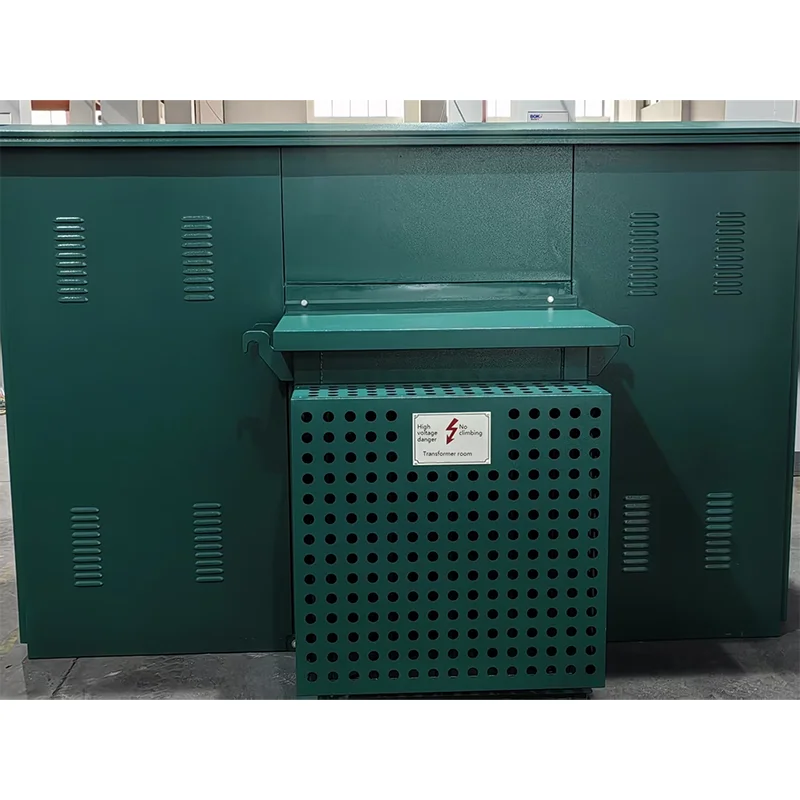

● Charakterystyka struktury produktu

◆ Wstępnie zainstalowana podstacja z pudełka amerykańskiego ZBW-12 ma zwartą strukturę i małą objętość, która wynosi tylko około 1/3 ~ 1,5 w krajowym europejskim transformatorze pudełkowym o takiej samej pojemności, w ten sposób znacznie zmniejszając przestrzeń podłogową.

◆ Podstacja przyjmuje w pełni zapieczętowaną i w pełni izolowaną strukturę, bez odległości izolacji i niezawodnie chroni bezpieczeństwo osobiste.

◆ Okablowanie wysokiego napięcia może być używane zarówno dla sieci pierścieniowej, jak i terminalu, z elastycznym trybem zasilania i wysoką niezawodnością.

◆ Doskonała wydajność transformatora: niska strata, niski hałas i wzrost w niskiej temperaturze; Silna pojemność przeciążenia, odporność na zwarcie i odporność na uderzenie.

◆ Spełniają wszelkiego rodzaju wymagania dotyczące zasilania niskiego napięcia, które można wybrać zgodnie z schematem lub samodzielnie zaprojektować.

● Tabela parametrów technicznych

● Bezpiecznik

Strona wysokiego napięcia wstępnie zainstalowanej podstacji typu amerykańskiego typu pudełka jest wyposażona w pełną ochronę zasięgu przez połączenie bezpiecznika ochrony kopii zapasowej i bezpiecznik wtyczki, co jest w zasadzie proste, ekonomiczne i niezawodne; Bezpiecznik ochrony zapasowej jest bezpiecznikiem o wysokim napięciu z dużym napięciem o wysokim napięciu o dużej pojemności. Tylko wtedy, gdy transformator zawiedzie wewnętrznie, bezpiecznik wtyczki jest wyposażony w podwójny bezpiecznik, który może zapewnić podwójną ochronę prądu i temperatury. Po wysadzeniu podwójnego bezpiecznika rdzenia bezpiecznika można łatwo wymienić na miejscu.

● Sekwencja struktury i operacji

1. Układ

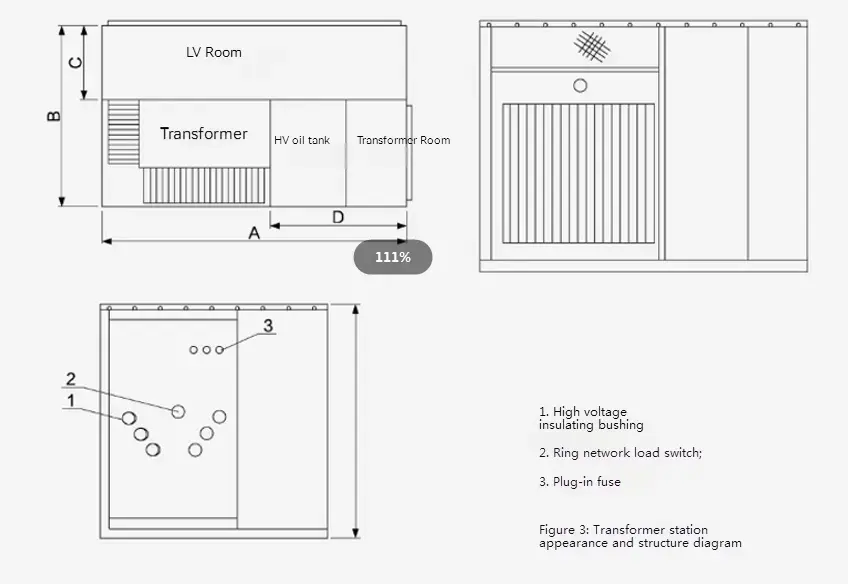

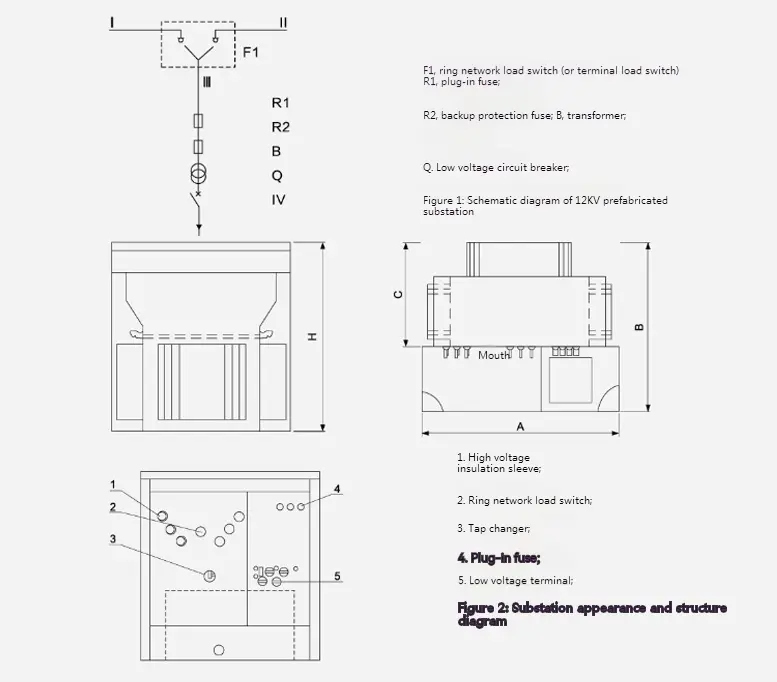

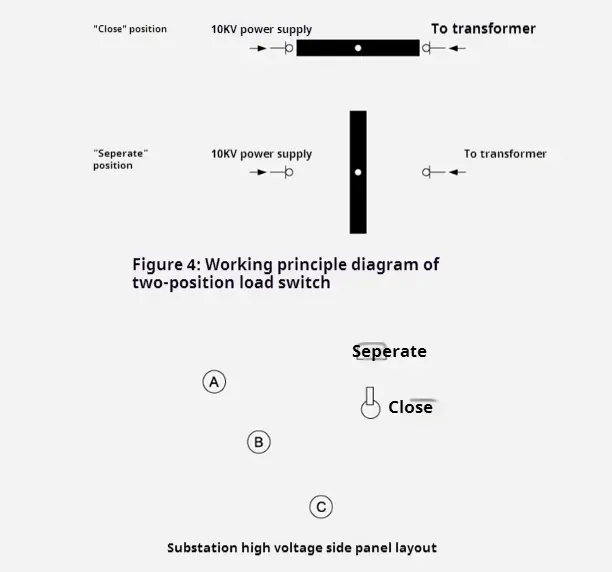

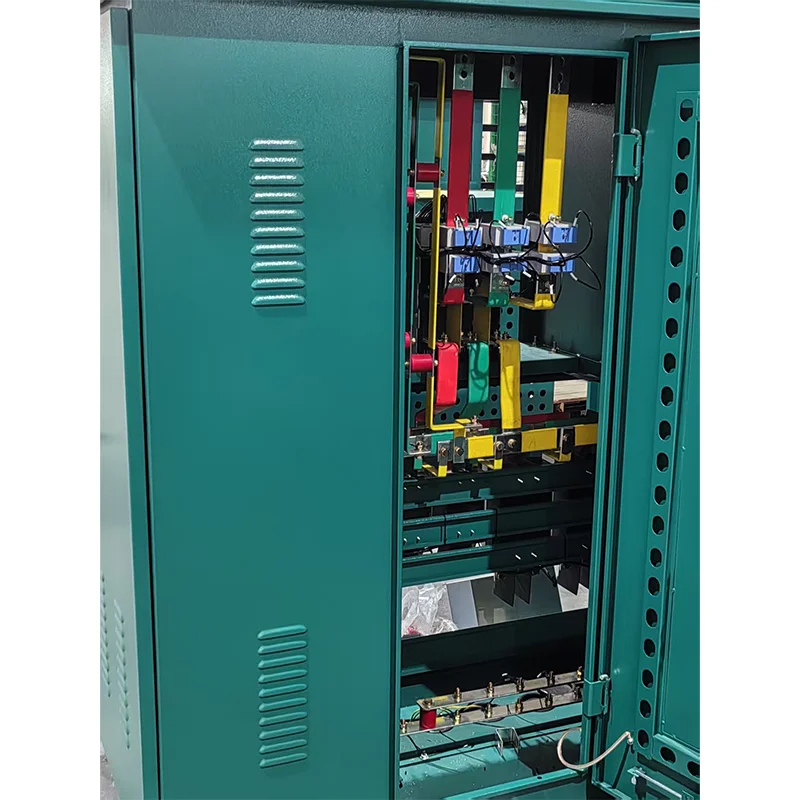

Aby uzyskać kształt i strukturę 10 kV ZBW-12 wstępnie zainstalowaną podstactwo pudełka amerykańskiego, patrz rysunek 2 i ryc. 3. Zbiornik olejowy jest podzielony na dwie części: górna część to zbiornik olejowy o wysokim napięciu, a dolna część to zbiornik olejowy transformatora. Dwie części są tylko podłączone elektrycznie, ale olej jest blokowany. Schemat Schemat pokazano na rycinie 1, na którym linie „I” i „I” są podajnikami sieciowymi pętli, gałęzie „LL” są gałęzią transformatorów, a „V” jest wyjściem niskim napięciem. Podstacja może być używana zarówno w systemie zasilacza sieci Ring Network, jak i systemie terminalu, a konwersja jest bardzo wygodna. Podawanie linii i gałęzi „Lⅲ” jest przełączane z przełącznikiem obciążenia sieci pierścieniowej. Jednocześnie przychodzący terminal po stronie transformatora wysokiego napięcia jest wyposażony w bezpieczniki ochrony zapasowej i bezpieczniki wtyczki w celu ochrony zabezpieczenia zwarcia i przeciążenia oraz ochrony gałęzi. Jednocześnie można również zainstalować urządzenia wyświetlane wysokiego napięcia i aresztowania błyskawicy. Końcem niskiego napięcia transformatora jest wysyłany po przejściu przez miernik i wyłącznik niskiego napięcia.

Wymiary i waga

2. Transformator

Wstępnie zainstalowana amerykańska podstacja typu pudełka na podstawie nowej trójfazowej transformatory oleju S9 i S11 mają zalety niskiej straty bez obciążenia, wzrostu o niskiej temperaturze, niskiej hałasu i niskiej wysokości. Utrata bez obciążenia i utrata obciążenia transformatora są niższe niż w oryginalnym transformatorze S9, osiągając obecnie krajowy poziom zaawansowany. Transformator ma w pełni zamkniętą strukturę, która skutecznie izoluje zanieczyszczenie powietrza i degradację izolacji spowodowaną wilgocią. Na górze zbiornika olejowego pozostawiono poduszkę powietrzną 40–90 mm, która może odgrywać rolę rozpraszania ciepła i chłodzenia wraz z korrugacją skorupy zbiornika oleju i może skutecznie zmniejszyć ciśnienie wewnętrzne.

Wymiary i waga

3. Bezpiecznik ochrony kopii zapasowej

Jest połączony szeregowo z bezpiecznikiem wtyczki w gałęzi transformatora (patrz R1 i R2 na ryc. 2), aby utworzyć bezpiecznik ochrony pełnego zasięgu. Wysadza się tylko wtedy, gdy w podstacji występuje zwarcie, więc prawdopodobieństwo wydmuchania jest bardzo niskie. Jest instalowany w górnym zbiorniku olejowym, a zbiornik olejowy należy otworzyć, jeśli ma zostać zaktualizowany.

4. Bezpiecznik wtyczki

◆ Jego rdzeń topnienia ma podwójną czułość (temperaturę i prąd), to znaczy topi się, gdy po stronie obciążenia zawiedzie (przeciążenie lub nadmierna temperatura). Bezpiecznik wtyk i ochronę kopii zapasowej są używane szeregowo, co może chronić cały zakres od małego prądu (kilka razy w) do dużego prądu (kilka dziesiątek kiloamperów), a maksymalny prąd zerwania to 50ka.

◆ Rozsądne dopasowanie bezpiecznika kopii zapasowej i bezpiecznik wtyczki bezpośrednio wpływa na wydajność całej podstacji. Część wytycznych wyboru bezpieczników znajduje się w poniższej tabeli w podstacji amerykańskiej po pudełku 10KV wyłącznie w celu uzyskania odniesienia. Uwaga: Nie jest odpowiedni dla innych rodzajów podstacji.

● Zarys Wymiar wstępnie zainstalowanej podstacji typu amerykańskiego
