Rozdzielnica dystrybucji mocy niskiego napięcia

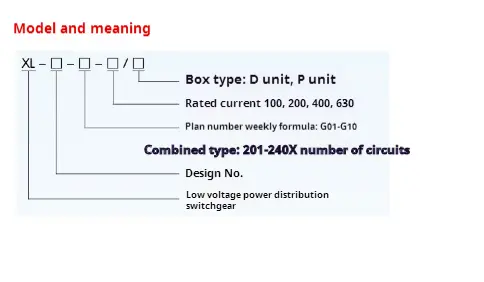

● Znaczenie modelu

● Korzystanie z warunków

◆ Włącznika rozkładu mocy niskiego napięcia typu XL-21 powinien zainstalować na wysokości mniejszej niż 2000 m.

◆ Temperatura otoczenia i temperatura powietrza otoczenia nie są wyższe niż +40 ℃, ale średnia temperatura nie jest wyższa niż +35 ℃, a temperatura powietrza otoczenia nie jest niższa niż -100 ℃ w okresie 24 godzin.

◆ W powietrzu nie musi być nadmiernego kurzu, kwasu, soli, żrący i wybuchowego gazu. Względna temperatura nie może przekraczać 50% w najwyższej temperaturze +40 ℃, a wyższa temperatura względna jest dozwolona w najniższej temperaturze, na przykład 90% poniżej +20 ℃. Należy uznać, że od czasu do czasu może wystąpić ogólna kondensacja z powodu zmian temperatury.

◆ Gdy użytkownicy mają specjalne wymagania, mogą negocjować z producentem.

● Funkcje projektowe

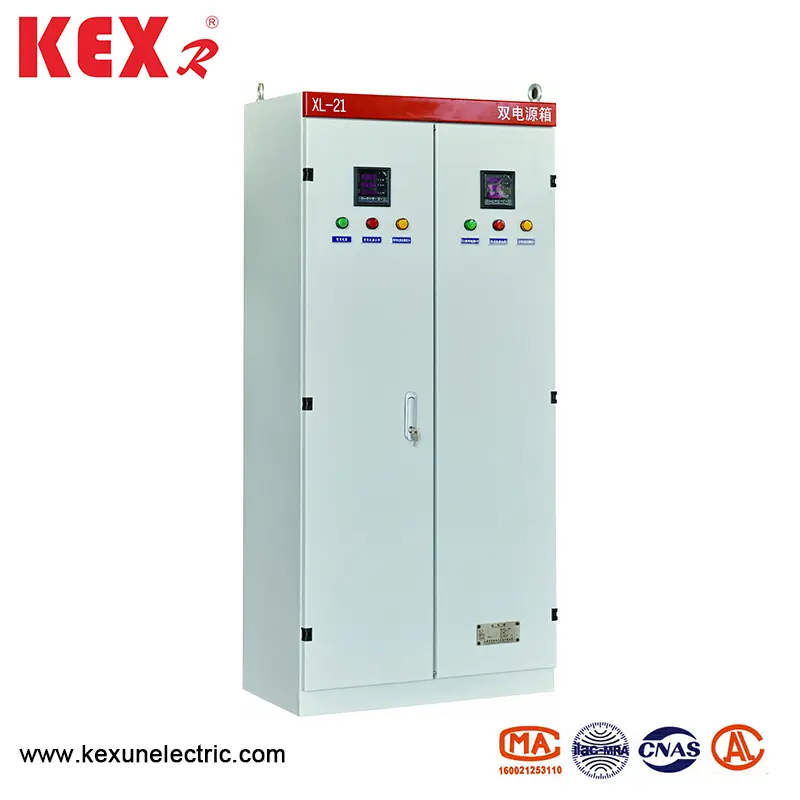

◆ Włącznika dystrybucji zasilania niskiego napięcia typu XL-21 jest montowana podłogą i może być bezpośrednio zainstalowany pod transformatorem. Korpus rozdzielnic jest wykonany z wysokiej jakości stalowej płyty spawanej lub zmontowanej, a uchwyt roboczy przełącznika noża jest zainstalowany na prawej kolumnie przed rozdzielnicą, którą można użyć do przełączania zasilania. Voltmeter jest zainstalowany przed skrzynką dystrybucyjną mocy. Wskazuje napięcie magistrali. Przed skrzynką dystrybucyjną zasilania znajdują się drzwi. Po otwarciu drzwi wszystkie urządzenia w polu dystrybucji zasilania są wygodne, co jest wygodne do konserwacji. To pole dystrybucji energii przyjmuje nowe komponenty zaprojektowane przez Chiny, które ma charakterystykę kompaktowej struktury, wygodnej konserwacji i elastycznej kombinacji schematów obwodów. Pudełko dystrybucji zasilania jest wyposażone w wyłącznik, jako ochronę zwarcia, a przycisk operacji można zainstalować przed drzwiami.

◆ Tryb pracy: Podręcznik.

◆ Tryb instalacji: instalacja pionowa

◆ Tryb okablowania: ustalone okablowanie

● Parametry techniczne typu XL-21 Niskie napięcie rozkłada rozkładu mocy

● Instalowanie i korzystanie z typu XL-21 Niskie napięcie rozdzielnica dystrybucji zasilania

◆ Pudełko dystrybucji zasilania można pakować i transportować dopiero po przejściu kontroli. Gdy produkt dotrze do miejsca docelowego, najpierw sprawdź, czy pole jest zakończone. Jeśli pole dystrybucji zasilania nie zostanie zainstalowane natychmiast, przechowuj produkt w suchym i czystym miejscu.

◆ Pudełko dystrybucji zasilania można zainstalować zgodnie z rysunkiem instalacyjnym, a stal i śruby kanału fundamentowego zapewnia użytkownik. Jeżeli kabel jest wychodzący, użytkownik zakopuje rowek podkładowy i wykop kabli poza dolną śrubą pastową.

◆ Po zainstalowaniu lub remoncie pole dystrybucji zasilania należy sprawdzić i przetestować serię elementów.

(1) Sprawdź, czy wewnętrzny sprzęt elektryczny i okablowanie są zgodne z schematem schematu.

(2) Sprawdź i obsługuj przełącznik kilka razy, aby sprawdzić, czy jest elastyczny i normalny.

(3) Sprawdź i sprawdź, czy wszystkie mierniki i przekaźniki są dokładne.

● Instrukcje zamawiania

Dokumenty i akcesoria dostarczone przez KEXUN podczas dostarczania.

▶ Lista dostaw.

▶ Certyfikat produktu.

▶ Raport z inspekcji fabrycznej.

▶ Opis produktu

▶ Schemat układu pierwotnego, schemat schematu sterowania i wtórny schemat okablowania.

▶ Klucze do drzwi szafki, uchwyty operacyjne i części zamienne określone w umowie.

▶ Instrukcje korzystania z głównych komponentów
