Dlaczego coraz więcej klientów wybiera C-GIS?

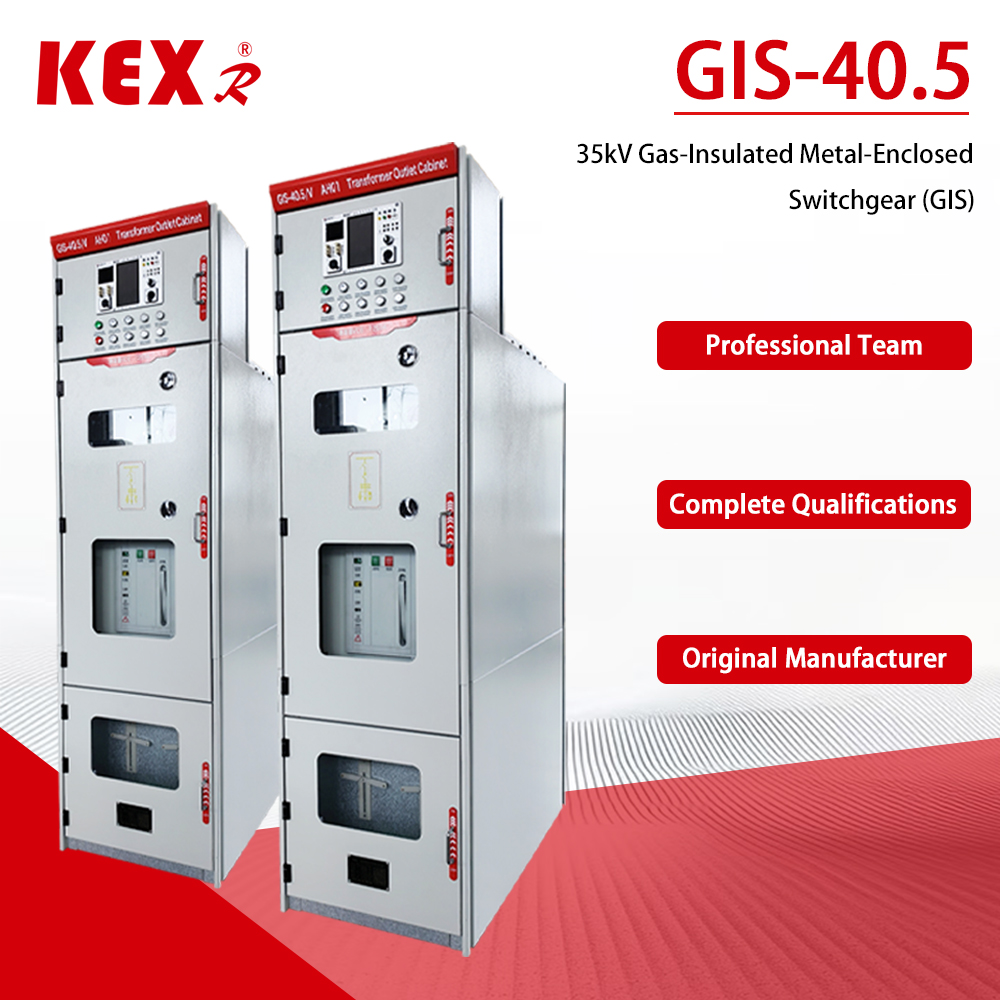

Co to jest C-GIS?

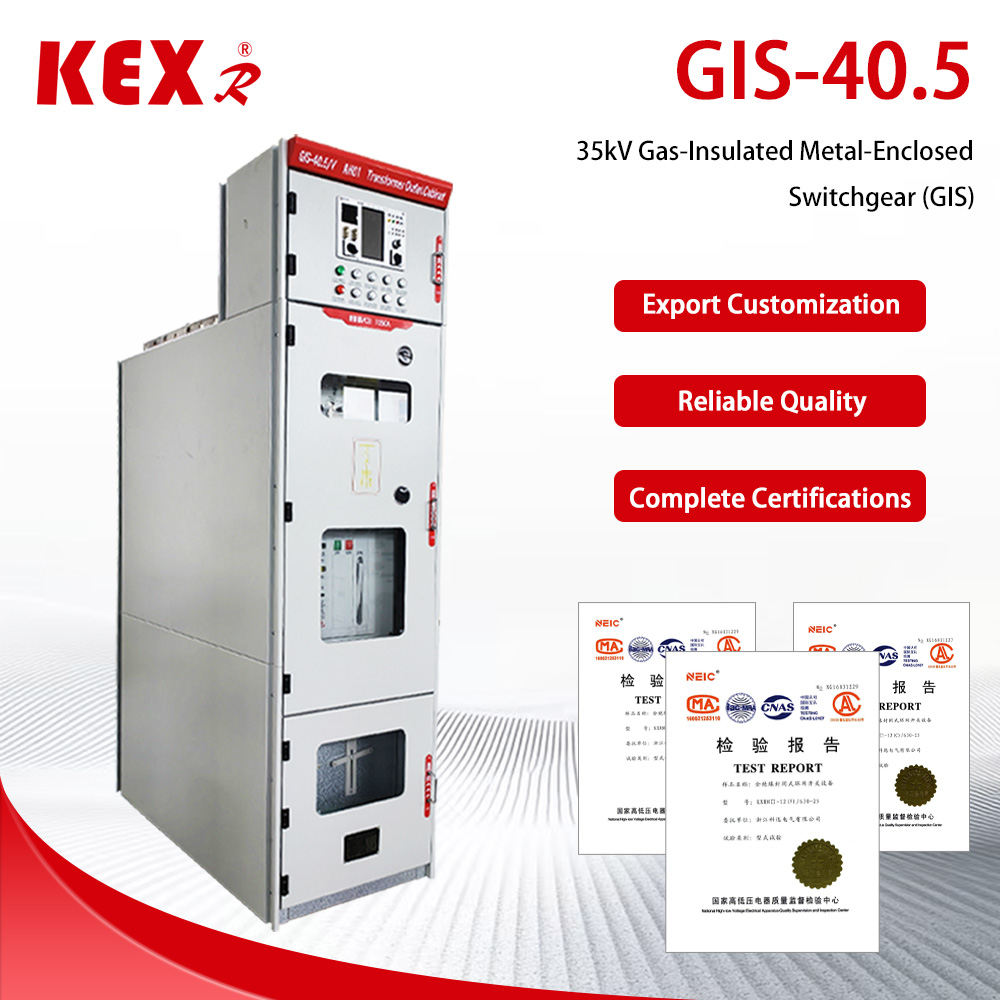

TheSzafa C-GIS 40,5 kV(powszechne w systemach 35 kV) to udane rozszerzenie technologii GIS na dziedzinę średniego napięcia. Jego podstawowa koncepcja projektowa jest następująca:

1. W pełni uszczelniona konstrukcja: wszystkie części pod napięciem są szczelnie zamknięte w szczelnej skrzynce gazowej przyspawanej płytami ze stali nierdzewnej, która jest całkowicie odizolowana od środowiska zewnętrznego.

2. Izolacja gazowa: skrzynia gazowa jest wypełniona gazem izolacyjnym w celu zastąpienia powietrza jako środka izolującego. Typowe gazy izolacyjne obejmują:

3.SF (sześciofluorek siarki): tradycyjne medium głównego nurtu ma doskonałe właściwości izolacyjne, ale jest narażone na presję środowiskową ze względu na silny efekt cieplarniany.

4. Gaz ochronny: Aby osiągnąć cel „podwójnej emisji dwutlenku węgla”, rynek zaczął wprowadzać suche powietrze, azot (N) lub nowy gaz ochronny jako alternatywy promujące ekologiczny rozwój.

5.Wyłącznik próżniowy: Rdzeń wyłącznika rozdzielnicy zwykle przyjmuje wyłącznik próżniowy, aby zakończyć łączenie i rozłączanie obwodu.

6.Modułowa konstrukcja: produkt składa się z kilku standardowych modułów (takich jak moduł wyłącznika i moduł magistrali), które można elastycznie łączyć w terenie i łatwo rozbudowywać.

Podstawowe zalety i obowiązujące scenariusze

W porównaniu z tradycyjnym (panelem izolowanym powietrzem) C-GIS 40,5 kV ma następujące wyjątkowe zalety, ale należy również zwrócić uwagę na wysoki koszt początkowy:

1. Zwarta konstrukcja, oszczędność miejsca: ponieważ izolacyjność gazowa jest znacznie lepsza niż powietrze, rozmiar szafy jest znacznie zmniejszony. W porównaniu z AIS o tej samej specyfikacji, obszar zajmowany przez C-GIS może zostać zmniejszony o ponad 50%, a nawet aż o 76%, co jest szczególnie odpowiednie dla podstacji miejskich z ograniczonymi zasobami terenu.

2. Silna zdolność adaptacji do środowiska, bezpieczeństwo i niezawodność: w pełni uszczelniona konstrukcja zapewnia odporność na trudne warunki, takie jak duże wysokości, wilgotność, mgła solna, zanieczyszczenia i kondensacja. Części pod napięciem nie są odsłonięte, a bezpieczeństwo jest wysokie. Nawet przy zerowym ciśnieniu (wyciek gazu) można utrzymać pewien poziom izolacji.

3. Zasadniczo bezobsługowy, zmniejszający koszty eksploatacji i konserwacji: ponieważ główne komponenty są odizolowane od środowiska zewnętrznego, są w zasadzie odporne na kurz i wilgoć, osiągając poziom podstawowej bezobsługowości.

4. Wyższa inwestycja początkowa: Ze względu na zastosowanie bardziej wyrafinowanych materiałów i procesów (takich jak stal nierdzewna, spawanie za pomocą robotów, wykrywanie wycieków helu itp.) początkowy koszt zakupu C-GIS jest zwykle wyższy niż AIS.

Dzięki tym zaletom C-GIS jest szeroko stosowany w stacjach wspomagających wytwarzanie nowej energii (fotowoltaika, energia wiatrowa), transformacji miejskich sieci dystrybucyjnych, transporcie kolejowym, wieżowcach, przedsiębiorstwach przemysłowych i górniczych, centrach danych i podstacjach w trudnych warunkach (takich jak duże wysokości, obszary przybrzeżne i strefy przemysłowe o dużym zanieczyszczeniu).

Cechy konstrukcyjne i projektowe

W celu zapewnienia bezpieczeństwa i niezawodności sprzętu w całym cyklu życia (do 30 lat lub nawet dłużej),40,5 kV C-GIS ma następujące cechy w projektowaniu konstrukcji i technologii produkcji:

1. Wysoki poziom ochrony: Poziom ochrony skrzynki powietrznej zwykle osiąga IP67, który jest odporny na krótkotrwałe zanurzenie.

2. Precyzyjny proces spawania: skrzynia gazowa jest zwykle wykonana z blachy ze stali nierdzewnej 304 o grubości 3 mm, która jest automatycznie spawana laserowo przez roboty, aby zapewnić wytrzymałość i szczelność spoiny.

3. Ścisłe wykrywanie wycieków: po wyprodukowaniu do wykrywania zostanie użyty precyzyjny wykrywacz nieszczelności ze spektrometrem mas z helem, aby zapewnić, że roczny wskaźnik wycieku gazu SF wynosi ≤0,1%, a niektóre wysokiej klasy produkty mogą nawet osiągnąć ≤0,01%.

4. Inteligentna integracja: Nowa generacja inteligentnych szaf Gis ma wbudowane czujniki, takie jak temperatura, wyładowania niezupełne, charakterystyki mechaniczne itp., które obsługują monitorowanie stanu w czasie rzeczywistym, zdalne sterowanie i wczesne ostrzeganie o usterkach oraz stanowią ważną część realizacji inteligentnej sieci.
