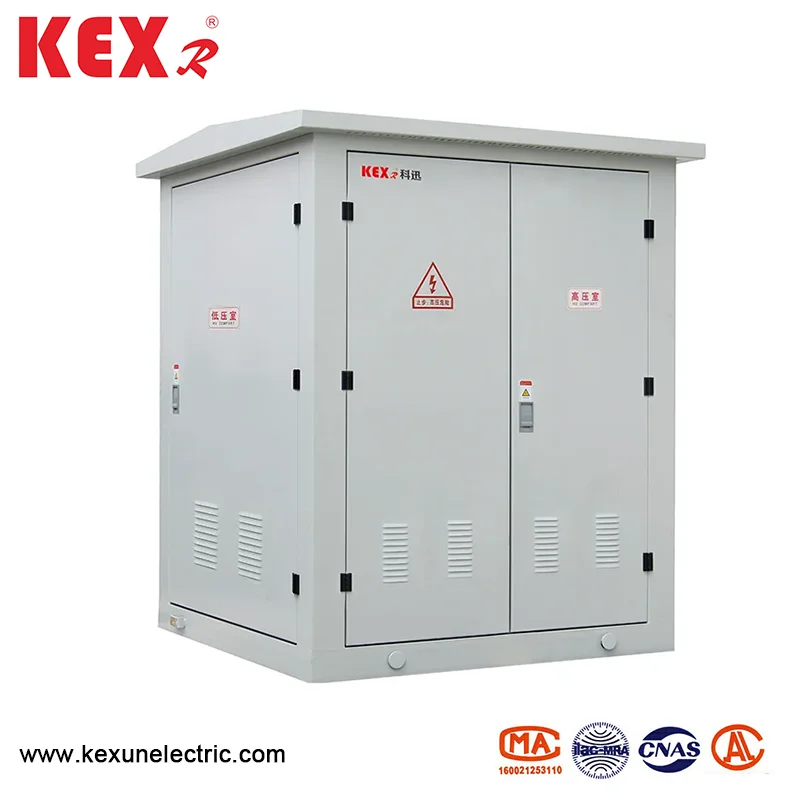

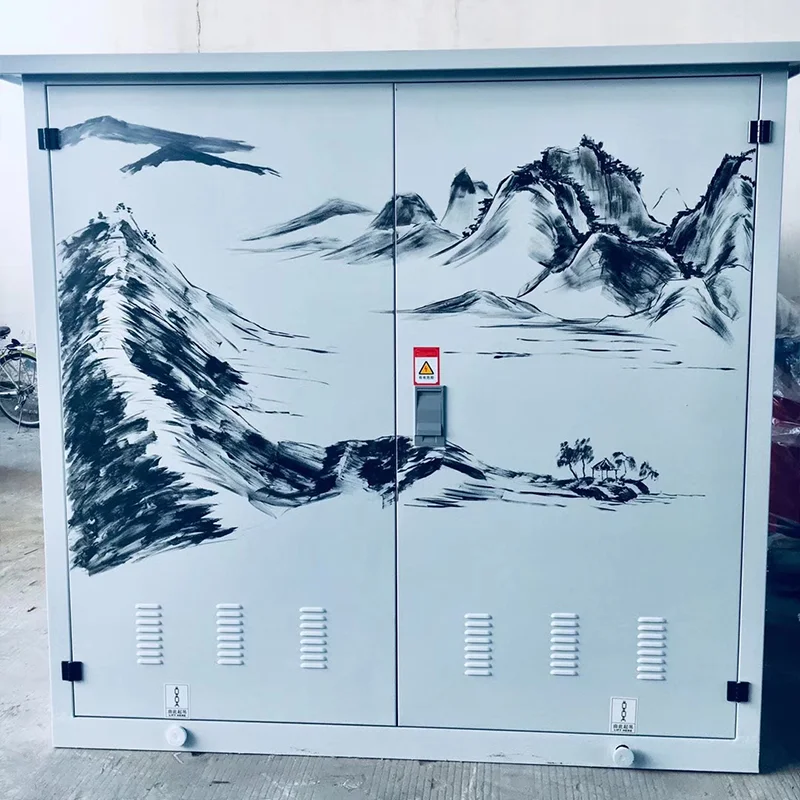

Miniaturyzowana podstacja europejska pudełka

◆ Ogólna struktura

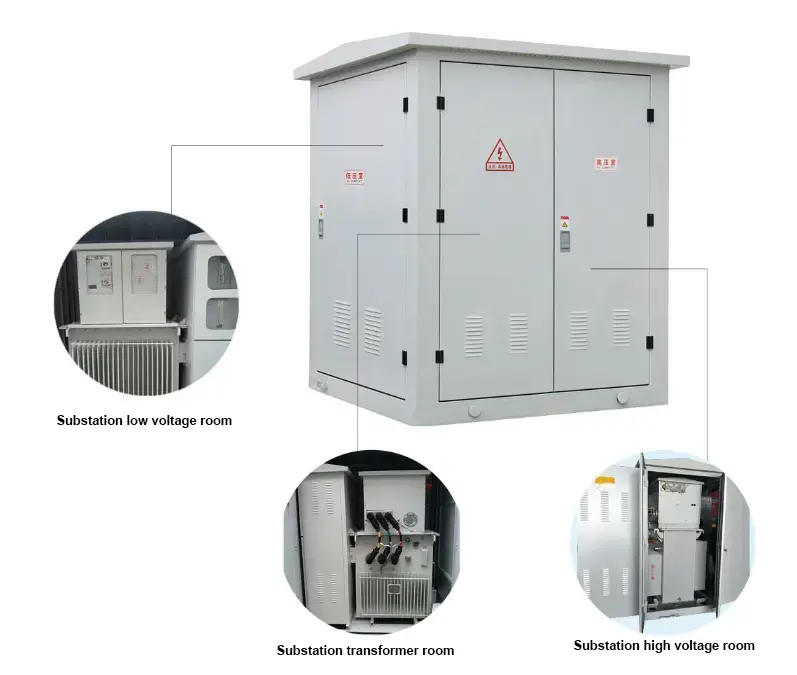

1. YB □ -12 Miniaturyzowana europejska podstacja typu pudełka jest głównie podzielona na trzy części: pokój przełącznika wysokiego napięcia, pokój transformatorowy i pomieszczenie na niskie napięcie, które można transportować osobno.

2. Produkt przyjmuje unikalny projekt rozpraszania ciepła w dużym cyklu, aby zapewnić poziom wzrostu produktu w temperaturze, a oddzielne uszczelnienie między pomieszczeniem nie będzie tworzyły wymiany ciepła między pomieszczeniach.

3. Skorupa produktu jest wykonana z wysokiej jakości płyty ze stali nierdzewnej. Wszystkie części struktury płytki stalowej przeszły specjalne obróbkę przeciw korozji, a struktura płyty ze stali nierdzewnej ma silną odporność na korozję i dobrą wytrzymałość mechaniczną.

4. Produkt może być bezpośrednio instalowany w pomieszczeniu bez dodatkowego fundamentu budynku, który oszczędza koszty i przestrzeń i jest wygodny w instalacji.

◆ Komora wysokiego napięcia

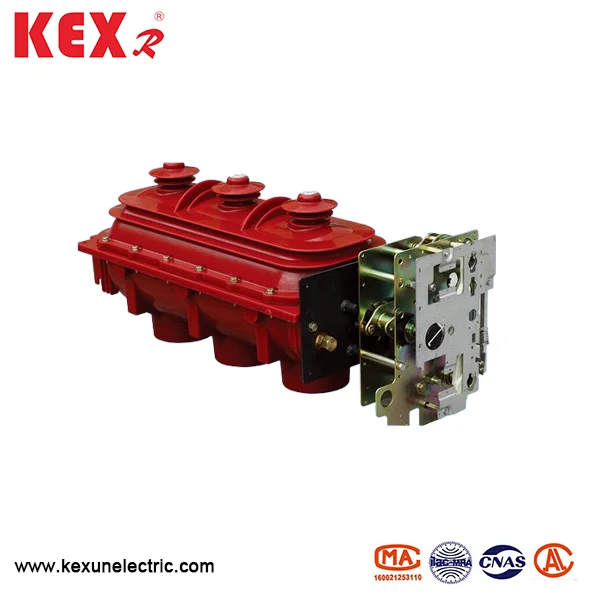

Wypełnione gazem SF6 rozdzielnice niezależnie opracowane przez naszą firmę są przyjęte do wysokiego napięcia, a wszystkie rozdzielnicy i szyny szynne są uszczelnione w zamkniętej skrzynce ze stali nierdzewnej bez odsłoniętego korpusu na zewnątrz. Bezpieczna działanie i wysoka niezawodność; W pełni modułowa konstrukcja, wszystkie moduły mogą zdawać sobie sprawę z trybu połączenia wylotu bocznego i najwyższego rozszerzenia zgodnie z wymaganiami zużycia energii i zaspokoić potrzeby schematu zasilania w maksymalnym zakresie.

◆ Komora o niskim napięciu

Budy wlotowe i linie wylotowe o niskim napięciu są wykonane z nowych formowanych wyłączników obwodów, które są niewielkie, wolne od łuku i łatwe do wymiany. Wielofunkcyjny inteligentny kompleksowy kontroler ochrony i nowe zintegrowane urządzenie reaktywne zasilania.

◆ Komora transformatora

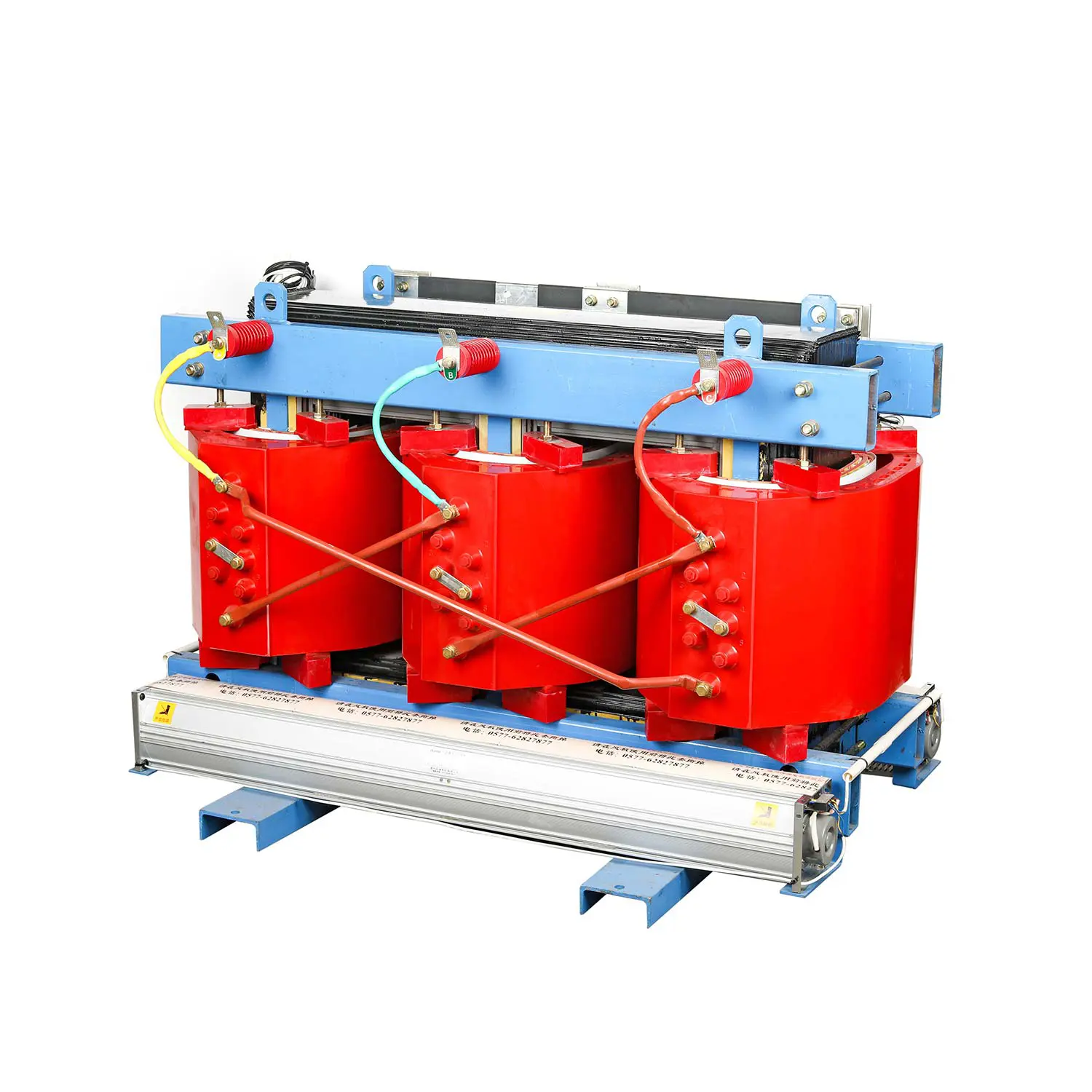

Transformator jest w pełni izolowany żywicą epoksydową, a poziom izolacji i odporności na ciepło wynosi F, a transformator nie ma żadnych materiałów wspierających spalanie i nie wytwarza żadnych gazów ani innych produktów pośrednich, które nie sprzyjają środowiska podczas pracy, więc ma charakterystykę dobrej opóźnienia płomienia, ochrony środowiska i oszczędności energetycznej.

◆ Link wewnętrzny

Transformator napięcia i chiński przełącznik stały są podłączone przez solidne izolowane akcesoria kablowe firmy, które są całkowicie izolowane, bezpieczne i niezawodne

● Funkcja i cechy

Komora wysokiego napięcia miniaturyzowanej europejskiej podstacji pudełkowej składa się z przełącznika obciążenia wysokiego napięcia, bezpiecznika wysokiego napięcia i obciążenia błyskawicy, które mogą zatrzymać przekładnię mocy i mieć jednocześnie ochronę przeciążenia i zwarcia. Komora o niskim napięciu składa się z niskiego napięcia przełącznika powietrza, transformatora prądu, amperomierza i woltomierza. Miniaturyzowana europejska podstacja pudełkowa przyjmuje wiodącą technologię przetwarzania i ma dobrą odporność na korozję i odporność na zużycie. Jego zalety to elastyczna kombinacja, wygodny transport, instalacja i budowa, niski koszt, brak zanieczyszczenia oraz bezpieczne i niezawodne działanie. Jednocześnie zminiaturyzowana europejska podstacja pudełka jest urządzeniem o wysokim stopniu automatyzacji i jest zaprojektowana inteligentnie, która może w pełni chronić wszystkie części i zaspokoić potrzeby bez opieki. Ogólnie rzecz biorąc, zminiaturyzowana europejska podstacja pudełka jest rodzajem transformatora skrzynkowego, który oszczędza inwestycje i uzyskuje najszybszy efekt.

● Komora wysokiego napięcia

Komora wysokiego napięcia jest ogólnie chroniona przez kombinację przełącznika obciążenia i bezpiecznika. Po wysadzeniu jednej fazy bezpiecznika trójfazowe wycieczki powiązań. Przełączniki obciążenia są dostępne w typie sprężonego powietrza, typu próżniowego, typu heksakluorydu siarki itp., Które mogą rozpowszechniać mechanizm pracy i realizować automatyczną aktualizację; Bezpiecznik jest bezpiecznikiem o wysokim napięciu z napastnikiem, który ma niezawodne działanie i dużą pojemność. Zobacz poniższą tabelę głównych parametrów technicznych. W przypadku transformatorów powyżej 800KVA wyłączniki próżniowe, takie jak Zn12, Zn28 i VS1, można wybrać do ochrony.

● Komora o niskim napięciu

Główna strona przełącznika komory niskiego napięcia przyjmuje uniwersalny lub inteligentny wyłącznik, który może selektywnie chronić obwód; Przełącznik wylotowy przyjmuje nowy typ plastikowego przełącznika skorupy, który jest niewielki i krótki w łuku, do 30 obwodów; Istnieją styczniki i tryby przełączania bez kontaktu dla użytkowników do wyboru.

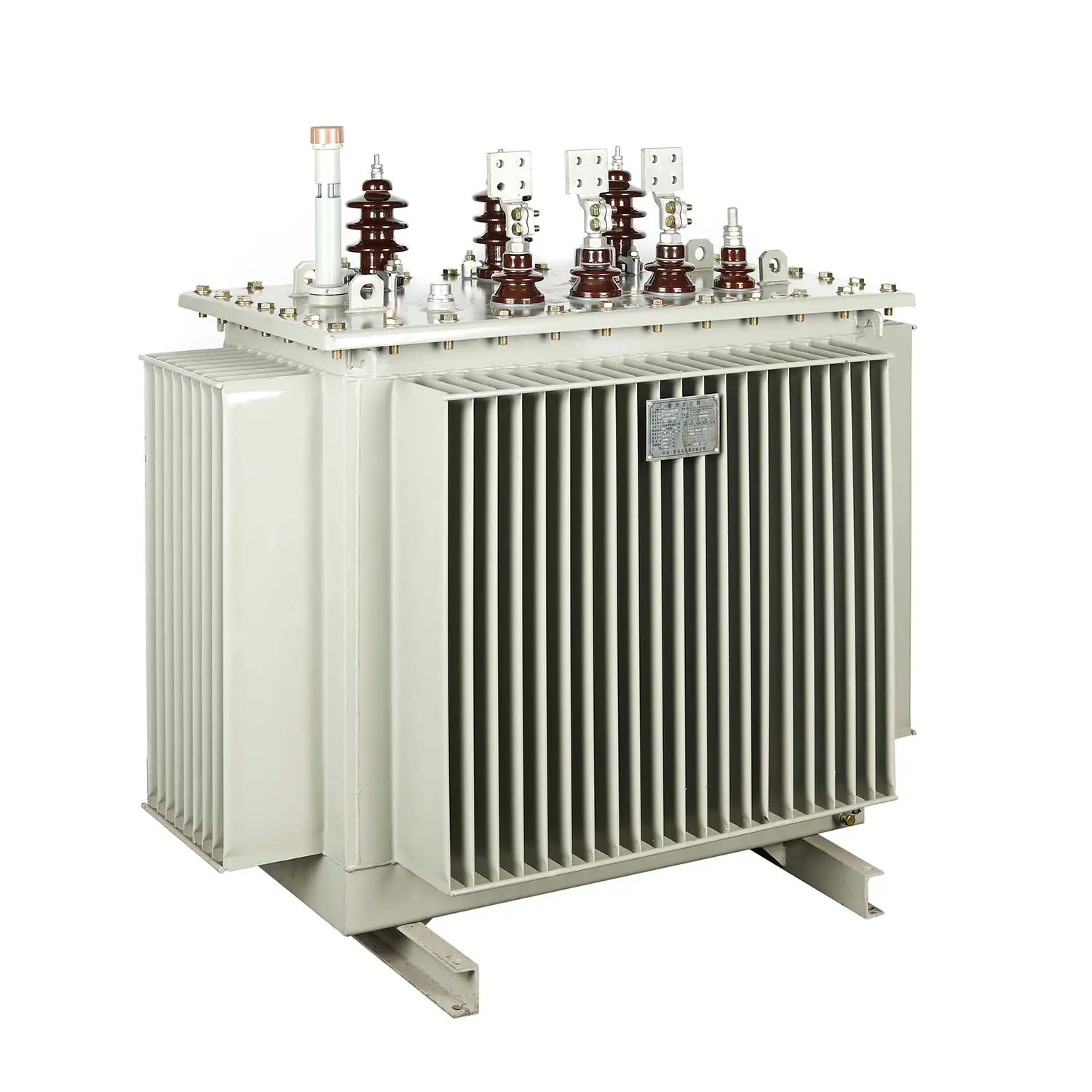

● Transformator

YB □ -12 Miniaturyzowana europejska podstacja typu pudełka Wybierz transformatory z serii niskiej utraty, w pełni zapieczętowane S9, S10 i S11 lub wybieraj wdrażanie transformatorów i wyrzucanie papieru lub NOMEX.

● Tabele parametrów wydajności

◆ Parametry techniczne przełącznika obciążenia

◆ Parametry techniczne bezpiecznika wysokiego napięcia

◆ Parametry techniczne wyłącznika o niskim napięciu

● Warunki użytkowania środowiskowego

◆ Wysokość: Miniaturyzowana podstacja pudełka europejskiego powinna być używana w odległości 4000 m

◆ Temperatura: -25 ~ 40 ℃

◆ Względna wilgotność: średnia dzienna wynosi nie więcej niż 95%, a średnia miesięczna nie jest większa niż 90%;

◆ Miejsce instalacyjne: brak pożaru, niebezpieczeństwa wybuchu, pyłu przewodzącego, chemicznego gazu korozyjnego i gwałtownych wibracji. Jeśli powyższe warunki zostaną przekroczone, użytkownicy mogą skonsultować się z naszą firmą.

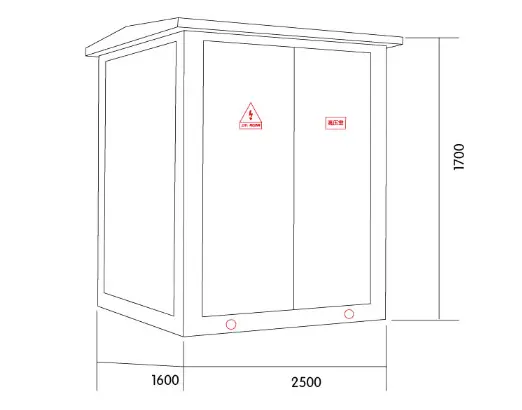

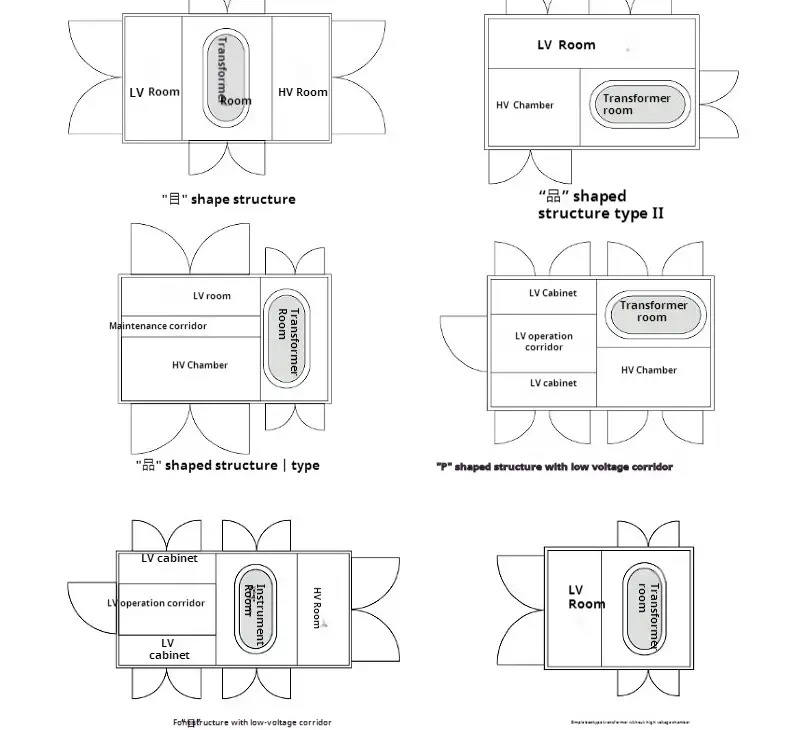

● Schemat wymiaru układu

● Dlaczego warto wybrać KEXR?

◆ Zalety produktów: Nasza miniaturyzowana europejska podstacja pudełka ma wiele patentów i uchwaliła różne certyfikaty (ISO9001,3C itp.), Doskonała jakość produktu jest podstawą naszej przyczółka.

◆ Zalety cenowe ： Z punktu widzenia klienta Kexr uważa, że ​​małe zyski, ale szybkie obroty mogą sprawić, że przedsiębiorstwa przetrwały dłużej. Dlatego cena produktu KEXR jest niższa niż średnia branżowa i przyjmujemy cenę krok po kroku, a więcej zakupów przyniesie więcej rabatów.

◆ Zalety dotyczące zapewnienia jakości: Zapewniamy gwarancję 12-24 miesięcy dla większości produktów KEXR, co przekracza gwarancję większości naszych rówieśników.

◆ Unikalny program dostosowywania: Biorąc pod uwagę indywidualne potrzeby klientów, możemy wytwarzać niestandardowe produkty, aby spełnić różne scenariusze użytkowania.
