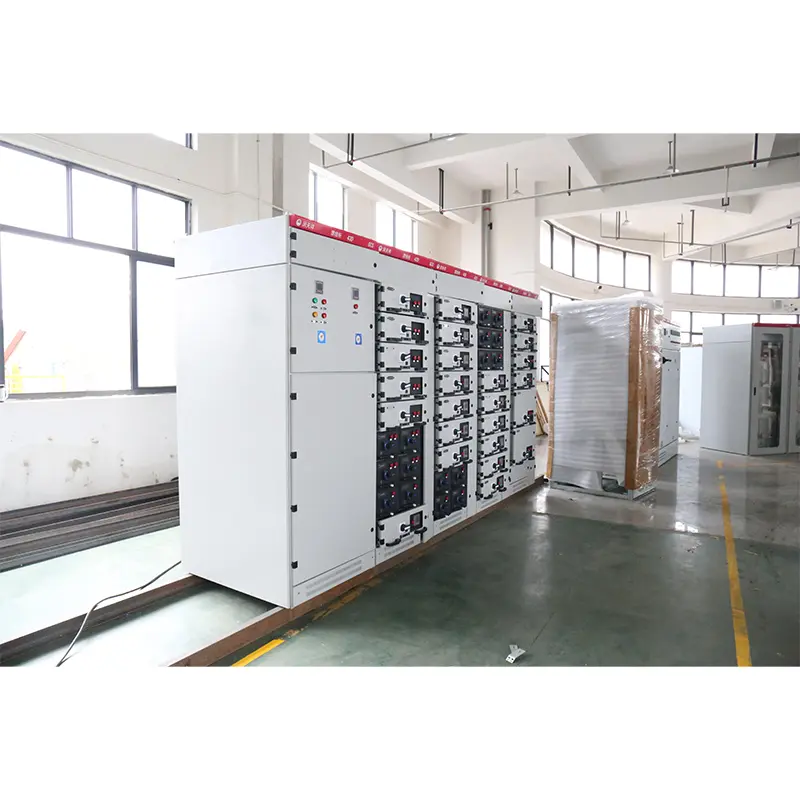

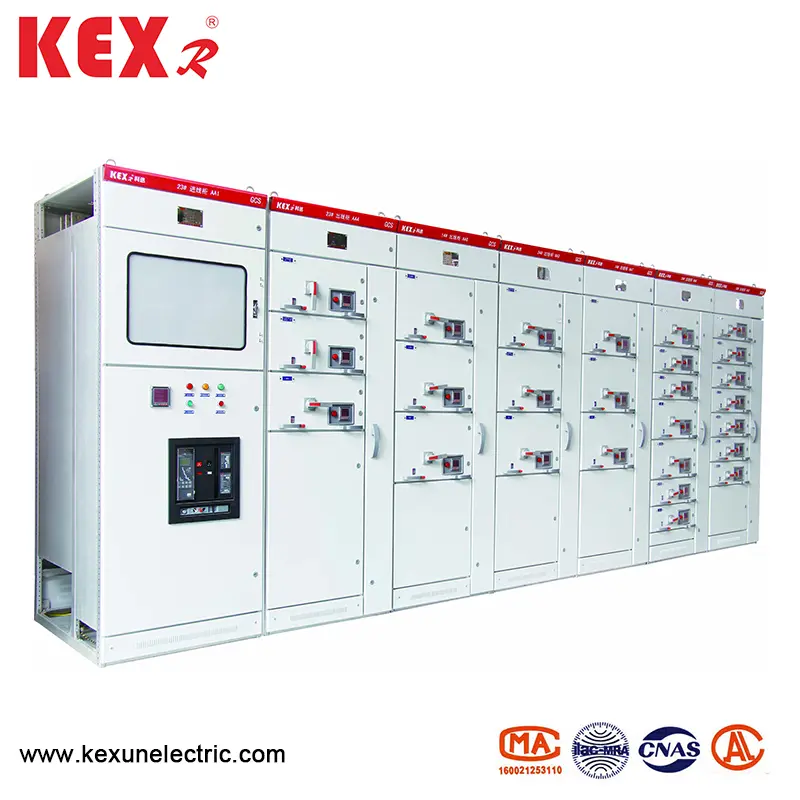

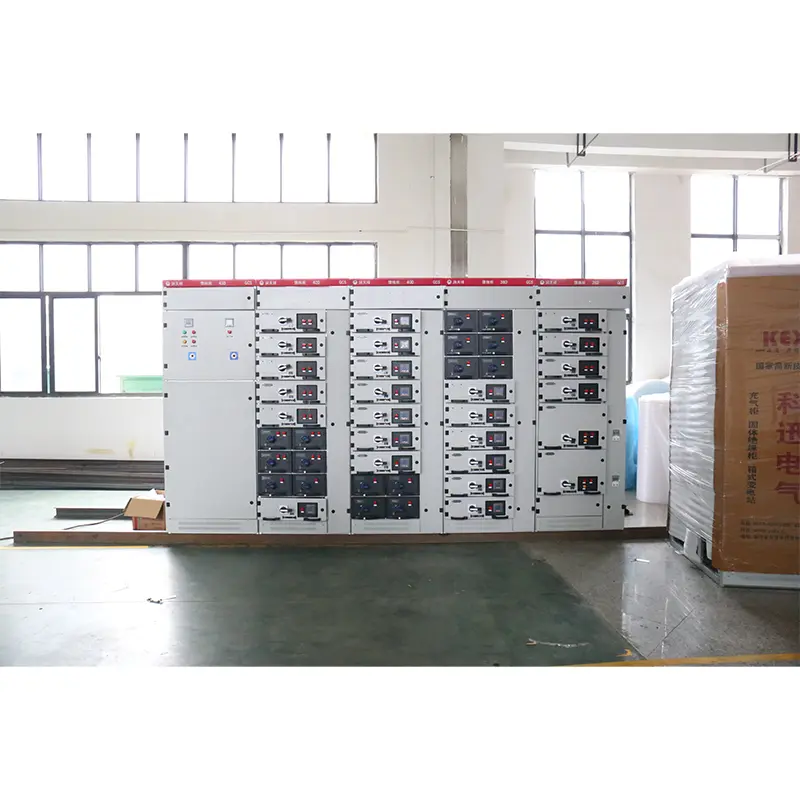

Szafka przełącznika ekstrakcji niskiego napięcia

● Wskaźnik wydajności

Projektowanie szafki na niskie napięcie typu GCS spełnia następujące standardy:

▶ Włącznika niskiego napięcia IEC439-1

▶ Rozdzielnica niskiego napięcia GB7251

▶ ZBK36001 Niskie napięcie rozdzielni

● Podstawowe parametry

● Główna struktura

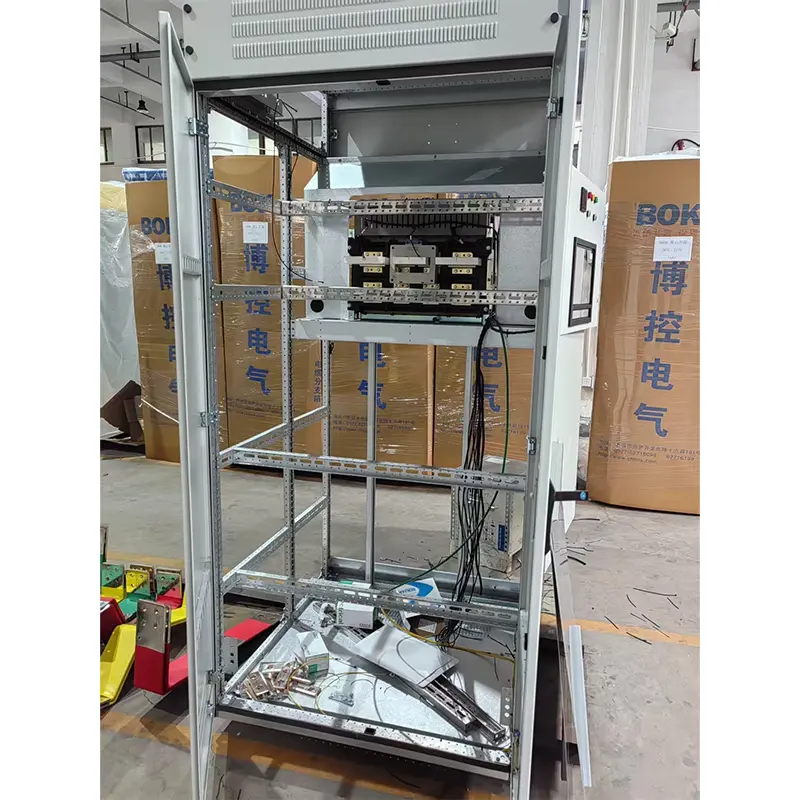

▶ Główna rama typu GCS typu Niski napięcie Ekstrakcja szafka przyjmuje stal otwartego sekcji typu 8mf, a dwie strony stali sekcji mają otwory instalacyjne z modułem odpowiednio 20 mm i 100 mm i ①9,2 mm, dzięki czemu wewnętrzna instalacja jest elastyczna i wygodna.

▶ Główna ramka została zaprojektowana w dwóch formach montażowych, a mianowicie w pełni zmontowana konstrukcja i częściowo spawana struktura (ramka boczna i wiązka krzyżowa) do wyboru.

▶ Każdy funkcjonalny pokój urządzenia jest odizolowany od siebie, a jego przedziały są podzielone na funkcjonalną salę jednostkową, salę autobusową i kabel. Funkcje każdej komory są stosunkowo niezależne.

▶ Główna magistrala pozioma jest rozmieszczona poziomo za szafką, która jest podstawową miarą, aby główny obwód urządzenia miał wysoką wytrzymałość na zwarcie.

▶ Projektowanie komory kablowej sprawia, że ​​kable jest bardzo wygodne.

▶ Seria ogólnej szafki urządzenia (patrz tabela poniżej):

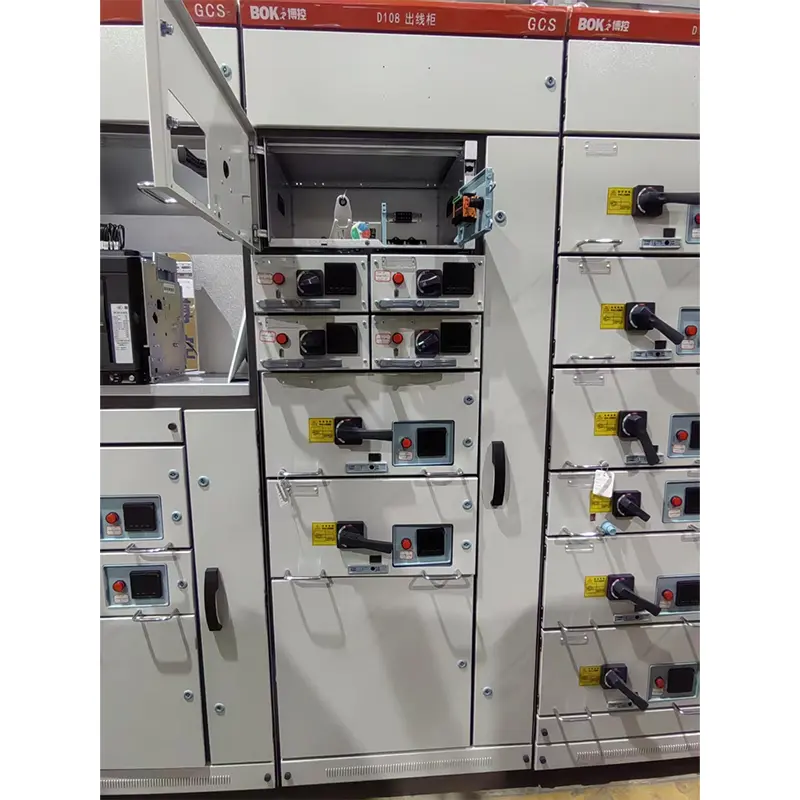

● Jednostka funkcyjna

1. Wysokość szuflady wynosi 160 mm. Jest podzielony na 1/2 jednostki, 1 jednostkę, 3/2 jednostki, 2 jednostki, 3 jednostki i szereg pięciu. Znany prąd obwodu jednostkowego wynosi 400a lub mniej.

2. Szuflada zmienia się tylko w wymiarze wysokości, a jej szerokość i wymiar głębokości pozostają niezmienione. Szuflady o tych samych jednostkach funkcjonalnych mają dobrą zamienność.

3. Każda szafka MCC może być wyposażona w co najwyżej 11 szuflad jednoosobowych lub 22 1/2 jednostki. W którym więcej niż jedna jednostka szuflady przyjmuje wielofunkcyjną tylną płytę.

4. Zgodnie z prądem linie wlotowe i wylotowe szuflady przyjmują różną liczbę wtyczek o tej samej strukturze układu.

5. 1/2 szuflady jednostkowej i kabla są podłączone adapterem ZJ-2 ze strukturą tylnej płyty.

6. Połączenie między szufladą jednostkową a kablem przyjmuje adapter ZJ-1 o tej samej wielkości paska lub strukturze rurki zgodnie z bieżącą oceną.

7. Jednostka szuflady jest wyposażona w mechaniczne urządzenie blokujące.

● Główne elementy elektryczne

Zasada selekcji głównych komponentów elektrycznych opiera się na importowanej technologii, która może być wyprodukowana w szeregu w Chinach i spełnia wymagania wysokiej wydajności urządzenia

▶ Wyłącznik zasilacza i urządzenia podajnika wybiera głównie serię AH. Można również wybrać inne serie M produkowane przez Schneider Company i serię F wyprodukowane przez ABB o bardziej zaawansowanych wynikach. Wyłącznik AH ma charakterystykę dobrej wydajności, zwartej struktury, lekkiej i silnej serii. Cena jest stosunkowo niska, konserwacja i wykorzystanie są wygodne, a wszystkie indeksy wydajności mogą spełniać wymagania tego urządzenia.

▶ Jednostka szuflady (jednostka sterująca silnikiem, częściowa zasilacz) wyłączniki wybierają głównie wyłączniki obwodów plastikowych CM1 i TG.TM30, a niektóre wybierają NZM- wyprodukowane przez Moeller Company. Seria 100A. Przełączniki te mają charakterystykę dobrej wydajności, zwartej struktury, krótkiego łuku lub braku łuku oraz wysokich wskaźników technicznych i ekonomicznych, które mogą spełniać wymagania tego urządzenia.

▶ Przełącznik izolowania i wyłącznik bezpiecznika powinny być serii Q. Ta seria ma wysoką niezawodność i silną zdolność do zerwania i może zrealizować mechaniczne blokowanie.

▶ Głównym bezpiecznikiem jest seria NT. 5. Stycznicy AC powinni być z serii B i LCI-D ..

● Charakterystyka GCS typu Niskie napięcie

1. Popraw pojemność cieplną adaptera i znacznie zmniejsz dodatkowy wzrost temperatury spowodowany wzrostem temperatury adaptera do złącza, głowicy kablowej i przekładki.

2. Rozdział między jednostkami funkcjonalnymi od przedziałów jest jasne i niezawodne, a awaria jednej jednostki nie wpłynie na pracę innych jednostek, tak że awaria jest ograniczona do minimalnego zakresu.

3. Poziome układ autobusów sprawia, że ​​urządzenie ma dobrą stabilność dynamiczną i termiczną i może wytrzymać wpływ prądu zwarciowego 80/176KA.

4. Liczba obwodów w pojedynczej szafce 4.MCC wynosi aż 22, w pełni biorąc pod uwagę potrzeby automatycznych drzwi elektrycznych (maszyn) w wytwarzaniu energii, systemach petrochemicznych i innych branżach o dużej pojemności pojedynczej jednostki.

5. Połączenie między urządzeniem a kablem zewnętrznym jest wypełnione w komorze kablowej, a kabel może zniknąć w górę iw dół. Obecny transformator jest instalowany w komorze kablowej, co sprawia, że ​​instalacja i konserwacja jest wygodne.

6. W tym samym systemie dystrybucji mocy prąd zwarcia można ograniczyć poprzez dopasowanie reaktorów ograniczających prąd, napięcie magistrali można ustabilizować w określonej wartości, a wymagania dotyczące wytrzymałości na zwarcia komponentów można częściowo zmniejszyć.

7. Jednostka szuflady ma wystarczającą liczbę wtórnych złączy (32 par dla jednostki 1 i powyżej oraz 20 par dla jednostki 1/2), co może spełniać wymagania interfejsu komputerowego i automatycznej pętli sterowania dla liczby kontaktów

● Obwód pomocniczy

Projektowanie schematu obwodu pomocniczego jest zgodne z przepisami technicznymi dla pomocniczego projektowania zasilania elektrowni termicznych i innych odpowiednich przepisów technicznych projektowych. Jest odpowiedni dla systemu zasilania o niskim napięciu elektrowni i podstacji oraz systemu dystrybucji energii niskiego napięcia w fabrykach, kopalniach i budynkach wieżowców. Schemat obwodów pomocniczych fabryk i kopalń został zaprojektowany zgodnie z głównym schematem obwodu, który jest podzielony na funkcjonalne jednostki linii przychodzącej zasilania, linii podajnika (PC) i linii podajnika silnika (MCC).

● Pakiet produktów

Producent podaje następujące dokumenty i akcesoria przy dostarczaniu:

▶ Lista urządzeń

▶ Certyfikat produktu

▶ Instrukcje użycia

▶ Raport z testu fabrycznego

▶ odpowiednie rysunki elektryczne

▶ Klucze do drzwi szafki, uchwyty operacyjne i części zamienne określone w umowie.

▶ Instrukcje instalacji głównych komponentów

● Instrukcje zamawiania

Umowa zamówienia GCS typu Niskie napięcie szafka zawiera następujące treści:

▶ Pełny model produktu obejmuje główny numer schematu obwodu i numer schematu obwodu pomocniczego.

▶ Schemat sekwencji kombinacji układu głównego układu obwodu

▶ Schemat elektryczny schemat obwodu pomocniczego

▶ Lista komponentów w szafce

▶ Ustawienie parametrów, takich jak napięcie, prąd i czas w obwodzie.

▶ Inne specjalne tabele niezgodne z normalnym użyciem produktu.
