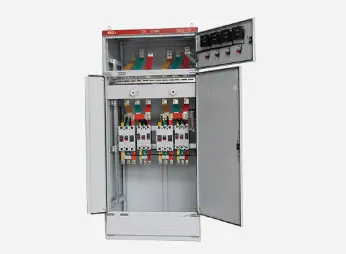

AC Niski rozkład rozkładu napięcia

● Korzystając z warunków rozdzielnicy dystrybucji niskiego napięcia typu GGD

▶ Temperatura powietrza otoczenia nie powinna być wyższa niż +40 ℃ lub niższa niż -5 ℃, a średnia temperatura w ciągu 24 godzin nie może być wyższa niż +35 ℃

▶ Wysokość miejsca instalacji i użytkowania w pomieszczeniach nie może przekraczać 2000 m ；;

▶ Względna wilgotność otaczającego powietrza nie powinna przekraczać 50% w najwyższej temperaturze +40 ℃, a większą temperaturę względną należy dozwoloną w niższej temperaturze (na przykład 90% przy +20 ℃), biorąc pod uwagę, że wpływ podejrzanej rosy może czasami wystąpić z powodu zmian temperatury;

▶ Po zainstalowaniu sprzętu nachylenie z płaszczyzną pionową nie może przekraczać 5:

▶ Sprzęt powinien być zainstalowany w miejscu, w którym nie ma gwałtownych wibracji i uderzenia, a gdzie nie wystarczy korodować komponenty elektryczne;

Uwaga: Gdy użytkownicy mają specjalne wymagania, mogą negocjować z producentem.

● Podstawowe parametry elektryczne

● Funkcja projektowania

▶ Szafka rozdzielni dystrybucji niskiego napięcia AC GGD ma postać ogólnego szafki, a rama jest montowana przez lokalne spawanie ze stali formowanej na zimno 8 MF. Części ramowe i specjalne części wsporcze są dostarczane przez wyznaczonego producenta stali, aby zapewnić dokładność i jakość szafki. Składniki szafki uniwersalnej są zaprojektowane zgodnie z zasadą modułową, a jest 20 otworów montażowych. Współczynnik uniwersalny jest wysoki, co może sprawić, że fabryka urzeczywistniła się przedprodukcji, co nie tylko skraca cykl produkcyjny, ale także poprawia wydajność pracy.

▶ Projekt rozkładu dystrybucji niskiego napięcia AC typu GGD w pełni rozważa rozpraszanie ciepła podczas działania szafki. Istnieje różna liczba szczelin chłodzących na górnych i dolnych końcach szafki. Gdy elementy elektryczne w szafce wytwarzają ciepło, gorące powietrze wzrasta i jest odprowadzane przez górne szczeliny, podczas gdy zimne powietrze jest stale uzupełniane do szafki przez dolne szczeliny, tak że uszczelniona szafka tworzy naturalny przewód wentylacyjny od dołu do góry, aby osiągnąć cel chłodzenia.

▶ Zgodnie z wymaganiami nowoczesnego projektu modelowania produktów przemysłowych, rozdzielnica dystrybucji niskiego napięcia AC AC przyjmuje metodę stosunku złotego sekcji, aby zaprojektować kształt szafki i wielkość podziału każdej części, co czyni całą szafkę piękną i obfitą.

▶ Drzwi szafki są połączone z ramką obrotowym zawiasem, który jest wygodny do instalacji i demontażu. Gumowy pasek jest osadzony w rąbku drzwi. Po zamknięciu drzwi pasek między drzwiami a ramą ma pewien skok kompresyjny, który może uniemożliwić bezpośrednie zderzenie drzwi z szafką i poprawić poziom ochrony drzwi.

▶ Drzwi instrumentu wyposażone w elementy elektryczne są połączone z ramą wieloma pasmami miękkich miedzianych przewodów, a części instalacyjne w szafce są połączone z ramą śrubami, dzięki czemu cała szafka stanowi kompletny system ochrony uziemienia.

▶ Zwestka szafki wykonana jest z poliestrowej pomarańczowej farby do pieczenia, która ma silną przyczepność i dobrą konsystencję. Cała szafka ma podnoptise ton, co pozwala uniknąć olśniewającego efektu i tworzy wygodne środowisko wizualne dla służalnego personelu.

▶ W razie potrzeby górna pokrywa szafki można usunąć, co jest wygodne do montażu i regulacji głównej magistrali na miejscu. Cztery zakątki szafy są wyposażone w pierścienie podnoszące do podnoszenia i wysyłki.

▶ Poziom ochrony szafki to IP30, a użytkownicy mogą również wybierać między IP20 i IP40 zgodnie z wymaganiami środowiska użytkowania.

● Instalacja i używanie

Po przybyciu produktu na miejsce odbierające powinien najpierw sprawdzić, czy opakowanie jest nienaruszone, i powiadomić odpowiednie działy o znalezieniu przyczyn w czasie, gdy zostaną znalezienia problemów. W przypadku produktów, które nie są instalowane natychmiast, należy je umieścić w odpowiednich miejscach zgodnie z przepisami normalnego użytkowania.

◆ Instalacja produktu

Instalacja produktów powinna być przeprowadzana zgodnie ze schematem schematu instalacji (patrz załączony rysunek), a użytkownicy zapewniają podstawową stal i śruby kanału. Gdy główny magistral jest zainstalowany w całym rzędzie z platformą cyny, nakładająca się powierzchnia powinna być naprawiona i wyrównana, oczyszczona, pokryta neutralną wazeliną lub podjęcie innych środków, a następnie przymocowana śrubami.

◆ Produkty powinny być sprawdzane i testowane pod kątem następujących elementów po instalacji i przed rozpoczęciem działalności.

▶ Sprawdź, czy górna farba szafki spadła i czy szafka jest sucha i czysta.

▶ Niezależnie od tego, czy mechanizm operacyjny komponentów elektrycznych jest elastyczny i nie powinno być zagłuszania ani nadmiernej siły roboczej.

▶ Niezależnie od tego, czy wykorzystywanie głównych i pomocniczych kontaktów głównych urządzeń elektrycznych jest niezawodne i dokładne.

▶ Czy współczynnik i polaryzacja wskazania przyrządu i transformatora są prawidłowe.

▶ To, czy połączenie szyny jest dobre i czy izolacja obsługuje, montaż części i akcesoriów są mocno i niezawodnie instalowane.

▶ Niezależnie od tego, czy kontakt pomocniczy spełnia wymagania, niezależnie od tego, czy specyfikacja podstawowego bezpiecznika jest prawidłowa, czy wartość ustawienia przekaźnika spełnia wymagania projektowe i czy działanie jest wiarygodne i dokładne.

▶ Czy kontakt obwodu spełnia wymagania schematu schematu elektrycznego.

▶ Czy system obwodów ochrony spełnia wymagania.

▶ Użyj 500-woltowego megomierza, aby zmierzyć wartość rezystancji izolacji nie mniejszą niż 1 megometr.

◆ Środki ostrożności do użytku

(1). Produkt ten nie jest zainstalowany na ścianie, obsługiwany z jednej strony (przednia strona) i utrzymywany z podwójnymi drzwiami. Tylko wykwalifikowani profesjonaliści mogą wejść lub otworzyć kanał konserwacji produktu i drzwi szafki do działania, kontroli i konserwacji.

(2). Przełącznik powietrza po wielu razy spowoduje, że główne lokalne oparzenia i wytworzy substancje węglowe, zwiększy opór kontaktowy, powinien być regularna konserwacja i naprawa przełącznika powietrza zgodnie z jego instrukcjami obsługi.

◆ Zestaw pełny produktu

▶ Lista pakowania

▶ Certyfikat produktu

▶ Instrukcje użycia

▶ Raport z testu fabrycznego

▶ odpowiednie rysunki elektryczne

▶ Klucze do drzwi szafki, uchwyty operacyjne i części zamienne określone w umowie.

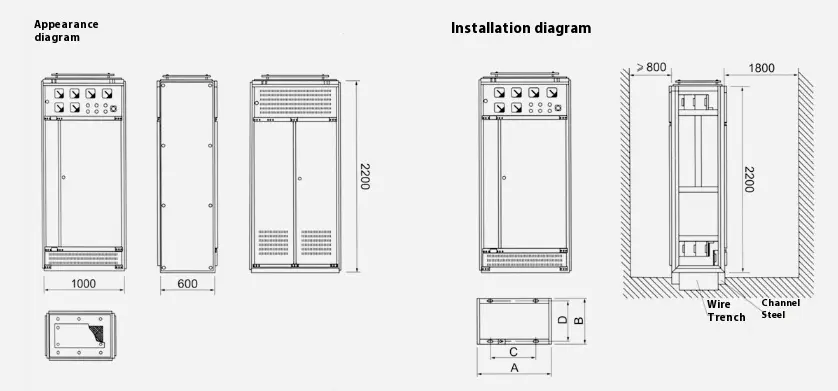

● Schemat zarysu i instalacji
