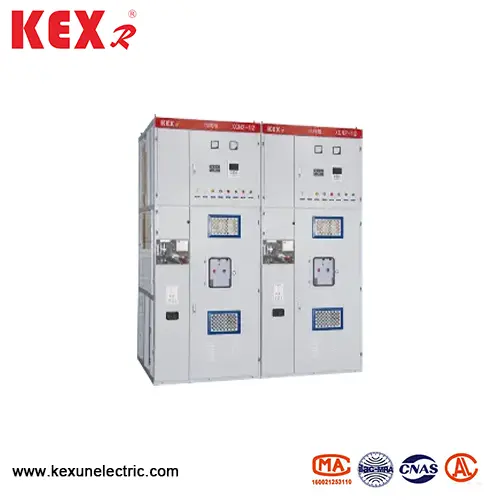

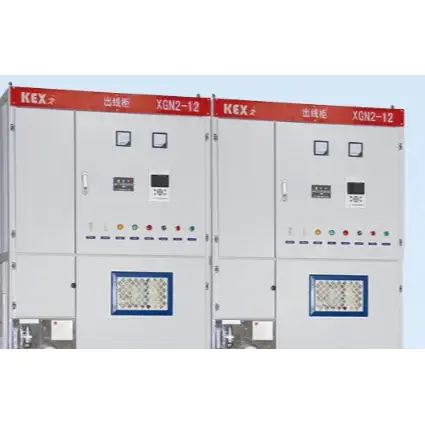

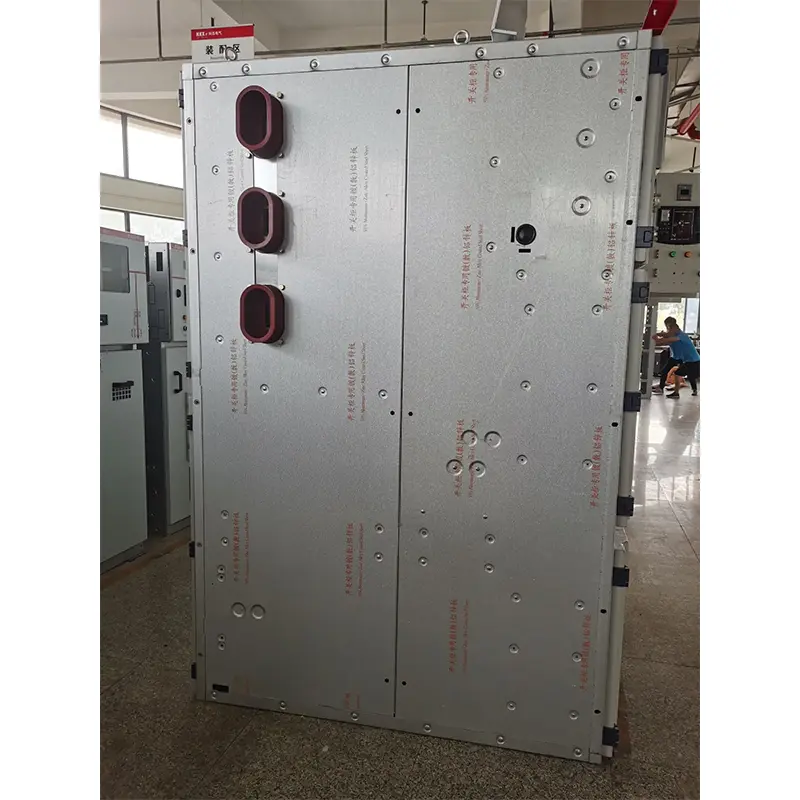

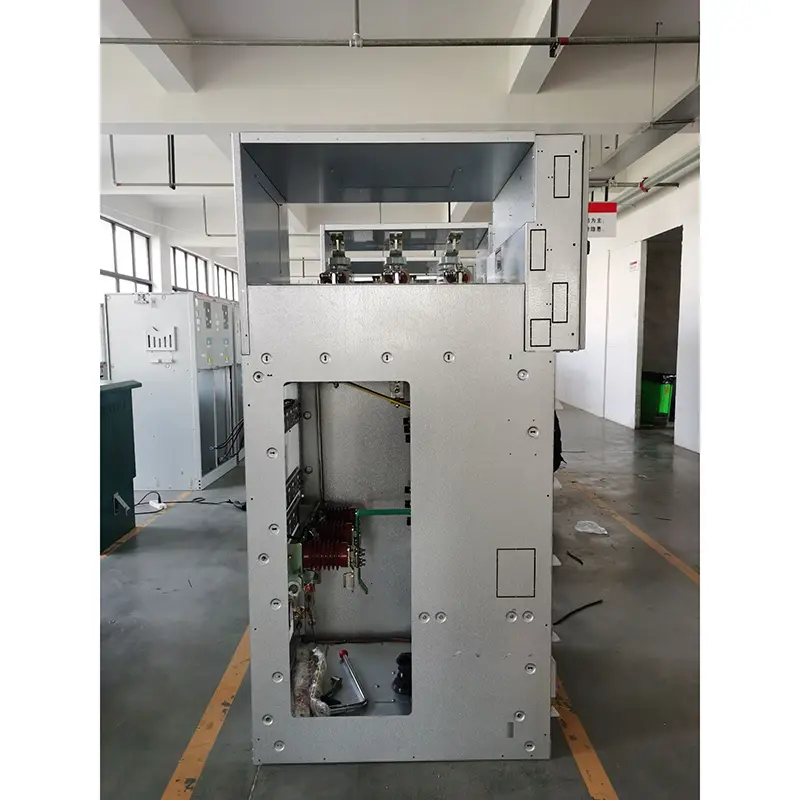

Typ pudełka stałe metalowe zamknięte rozdzielnica

● Korzystanie z warunków

▶ Temperatura otoczenia XGN2-12 Typ typu pudełka stałe metalowe zamknięte rozdzielnica powinna być

-25 ~ 40 ℃ (wewnętrzny)

▶ Wysokość: poniżej 1000 m

▶ Średnia codzienna wilgotność względna wynosi nie więcej niż 95%, a średnia miesięczna wilgotność względna to nie więcej niż 90%

▶ Trzęsienie ziemi nie może przekraczać wielkości 8

▶ Zamknięty metalowy metal typu XGN2-12 należy zainstalować w miejscu wolnym od pożaru, wybuchu, poważnego zanieczyszczenia, korozji chemicznej i gwałtownych wibracji.

● Parametr techniczny

◆ Urządzenie anty-błędne

Funkcją „pięciu zapobiegania” jest zapobieganie podzieleniu i zamykaniu wyłącznika przez pomyłkę; Zapobiegaj błędnej formie i niewłaściwej opowieści za izolowanie przełącznika; Zapobiegaj zamykaniu przełącznika uziemienia po naładowaniu; Zapobiegaj włączeniu przełącznika uziemienia po zamknięciu; Zapobiegaj wprowadzaniu przez pomyłkę do naładowanego przedziału.

Ten typ pudełka typu XGN2-12 stały metal zamknięty rozdzielnica przyjmuje obowiązkowy tryb blokowania mechanicznego, a urządzenie blokujące składa się z głównych komponentów, takich jak wsparcie, dysk, panel, płyta blokująca, uchwyt, pręt łączący itp., Który ma charakterystykę wiarygodnej wydajności, pełne funkcje, prosta struktura i obsługa, w ten sposób osiągając „pięć środków ostrożności” po prostu i skutecznie:

▶ Przełącznik sterowania (przełącznik KW) z czerwonym i zielonym flopem jest używany w schemacie wyłącznika, aby zapobiec podzieleniu i zamknięciu wyłącznika przez pomyłkę

▶ Dopiero po zerwaniu wyłącznika można wyciągnąć mały uchwyt z pozycji „pracującej” i przejść do pozycji „łamania i blokowania”; Otwieranie i zamykanie izolowania; Zapobiegaj otwarciu i zamykaniu przełączania 7 obciążenia. Odwracalność blokowania i przeciwpośrednia ma podwójne funkcje przeciw mizoperacji, to znaczy, gdy mały uchwyt znajduje się w pozycji „Breaking Blocking”, tylko górne i dolne rozłączenia można włączyć i wyłączać, ale wyłącznika nie można włączyć i wyłączać, unikając niewłaściwej operacji wyłącznika obwodu

▶ Gdy wyłącznik obwodu oraz górne i dolne odłączniki znajdują się w stanie zamkniętym, a mały uchwyt znajduje się w pozycji „działającej”, przednie i tylne drzwi szafki nie mogą być otwarte

▶ Gdy górne i dolne rozłączenia nie są otwarte, przełącznika uziemienia nie można zamknąć, a małego uchwytu nie można obrócić z pozycji „łamania i blokowania” do pozycji „konserwacji”, która może uniemożliwić zawisieniu drutu uziemiającego za pomocą elektryczności

▶ Jeśli przełącznik uziemienia nie jest otwarty, górnych i dolnych odłączeń nie można zamknąć, co może zapobiec zamykaniu drutu uziemiającego górnych i dolnych rozłączeń.

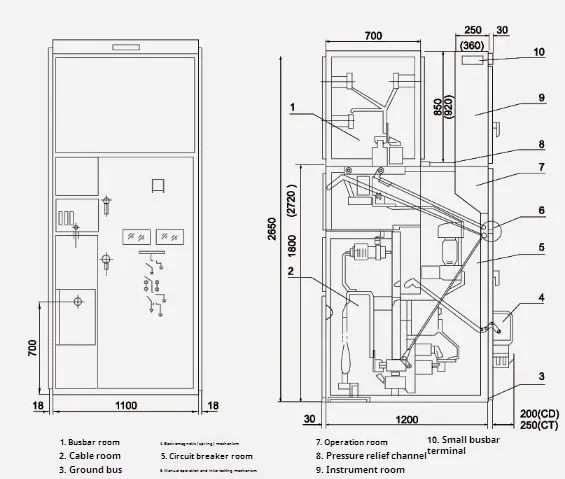

● XGN □ -12/07D rysunek zarys

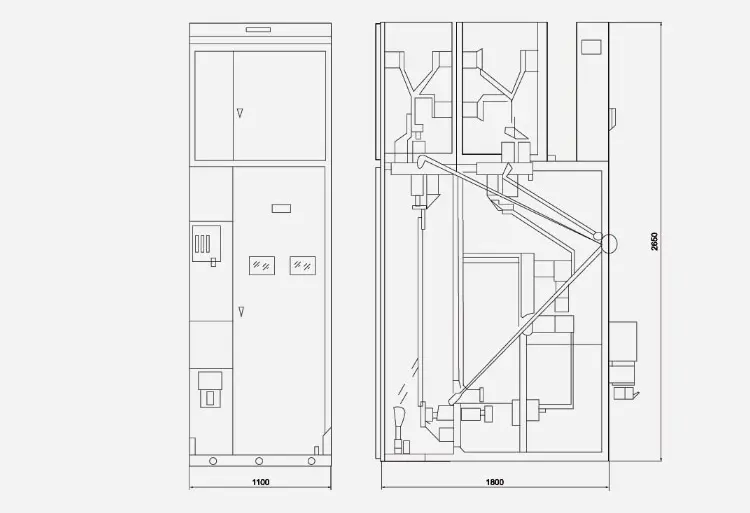

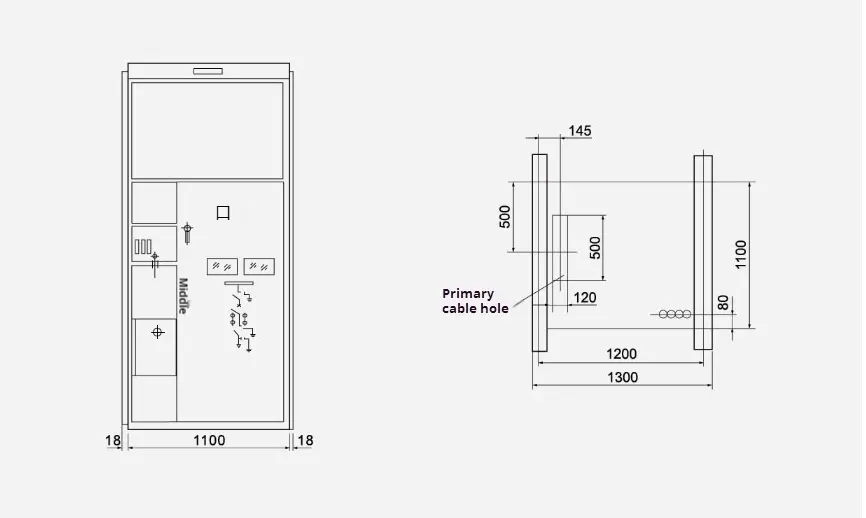

● XGN □ -12 (wylot kabla obejścia) rysunek zarys

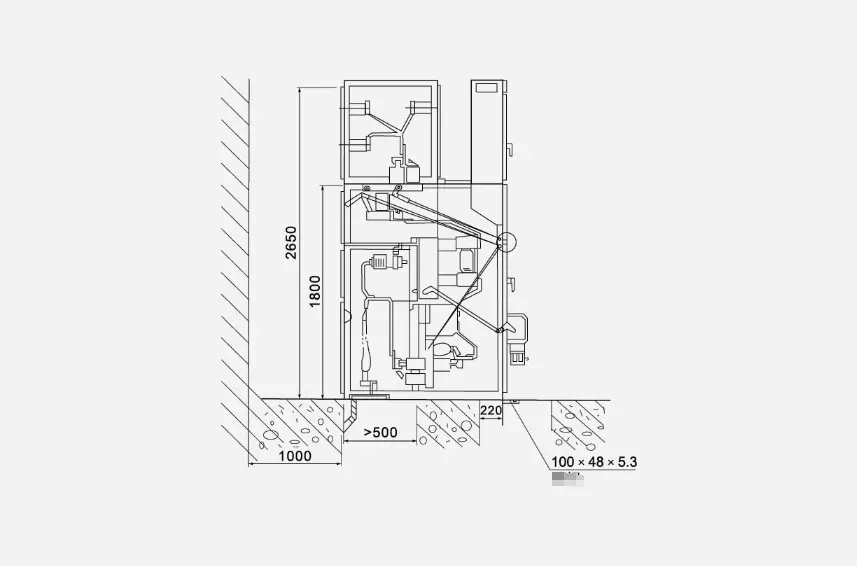

● Rysunek instalacji ogólnej wymiaru
