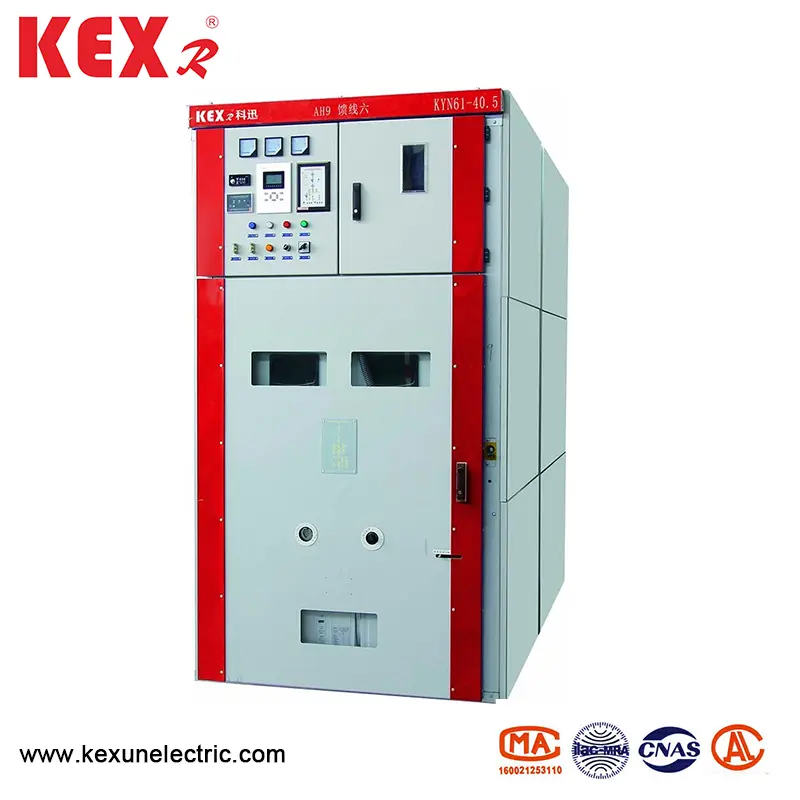

Zmienione rozdzielnica ubrana w zbroję

● Charakterystyka tektoniczna

▶ Struktura rozdzielnica jest zmontowana, a wyłącznik jest zamontowany w podłodze przez Handcart

▶ KYN61-40.5 Rodzaj przesuwanego przesuwanego rozdzielnicy jest wyposażony w zupełnie nowy kompozytowy wyłącznik próżniowy, który ma charakterystykę dobrej zamienności i prostej wymiany

▶ Rama porwęczna jest wyposażona w mechanizm napędu ołowiu i nakrętki, który może łatwo przesunąć poręcz i zapobiec uszkodzeniu struktury napędu

▶ Wszystkie operacje można przeprowadzić z zamykaniem drzwi szafki

▶ Zakręcanie między głównym przełącznikiem, przełącznikiem i drzwiami przełącznika przyjmuje obowiązkowy tryb blokowania mechanicznego, aby spełnić funkcję „pięcioosobową”

▶ Kabel ma wystarczająco dużo miejsca, aby podłączyć wiele kabli

▶ Szybkie przełącznik uziemienia służy do uziemienia i zwarcia

▶ Poziom ochrony powłoki to IP3X, a poziom ochrony to IP2X ；, gdy drzwi internetowe są otwarte

▶ Zmiana przesuwana rozdzielnica jest zgodna z GB3906-1991.DL404-1997 i przyjmuje międzynarodowy standard IEC-298 w celu odniesienia.

● Warunki środowiskowe

▶ Górna granica temperatury otoczenia wynosi +40 ℃, a średnia wartość zmierzona w ciągu 24 godzin nie przekracza 35 ℃, a dolna granica to 15 ℃

▶ Wysokość: nie więcej niż 1000 m nad poziomem morza

▶ Względna wilgotność: Średnia dzienna wartość nie może przekraczać 95%, a średnia miesięczna wartość nie może przekraczać 90%

▶ Intensywność trzęsienia ziemi: nie więcej niż 8 stopni

▶ Ciśnienie pary wodne: Średnia dzienna wartość nie powinna przekraczać 2,2 kPa, a średnia miesięczna wartość nie może przekraczać 90%.

● Techniczne tabele parametrów

◆ Rozdzielnica próżniowa

◆ Wyłącznik obwodów próżniowych

◆ Maszyny sprężynowe

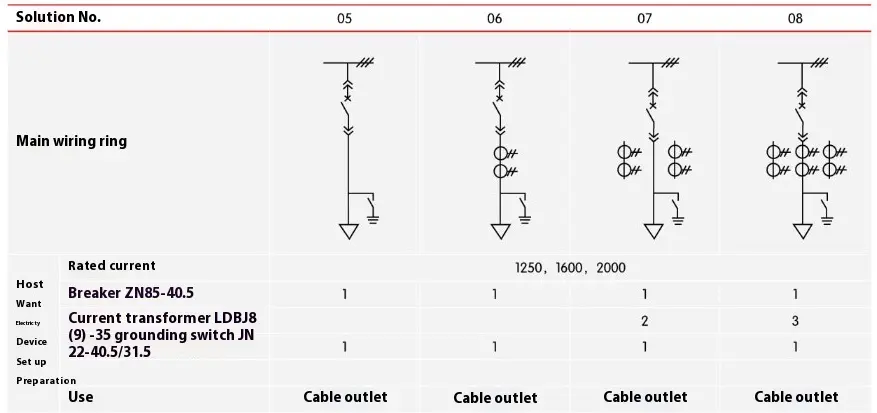

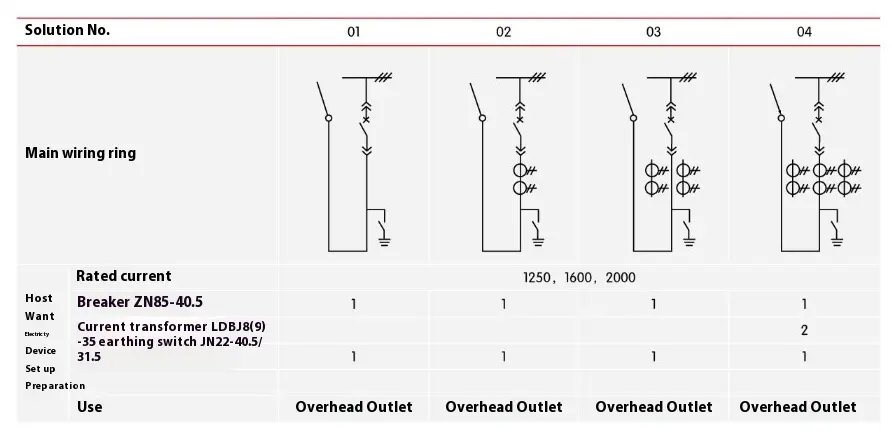

● Schematy okablowania

Istnieje 27 powszechnie używanych głównych schematów okablowania dla rozdzielnic zmieniających się w zbroi, które mogą zaspokoić potrzeby linii przychodzących i wychodzących linii kablowych użytkowników, nad głową linii przychodzących i wychodzących, komunikacji i pomiaru, ochrony itp. Jeśli istnieją inne programy różniące się od istniejących schematów, zapoznaj się z producentem.

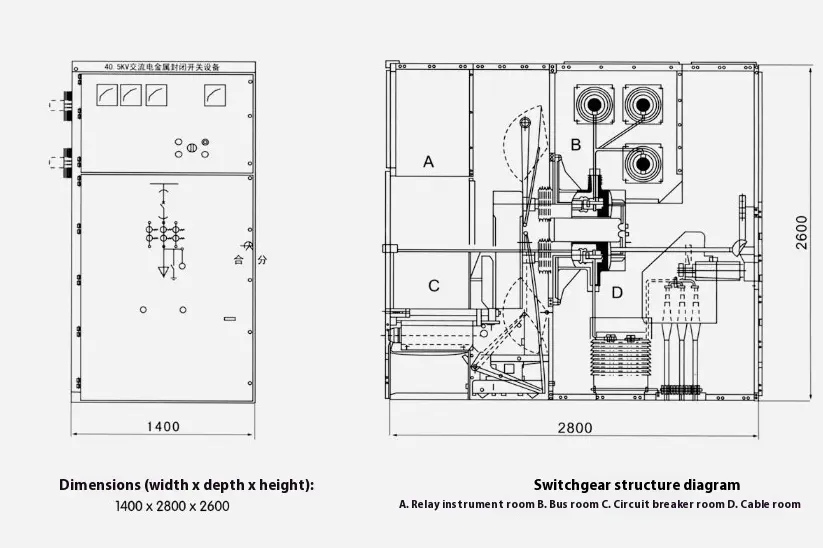

● Wymiary strukturalne ubranego zbroi rozdzielnicy zmieniającej

● Instalacja rozdzielnica

▶ Wysokość KYN61-40.5 Rodzaj Zakłady Zdechowania Zmieniającego rozdzielnicę Pokój elektryczny: ≥ 4500 mm

▶ Odległość od tyłu szafki do ściany: ≥ 1500 mm

▶ Płosicielska ramy fundamentu: ≤ 1 mm/m

▶ Wbudowany kanał stal fundamentu nie powinien przekraczać 3 mm nad ziemią

▶ można go przymocować na podkładu przez śruby lub spawanie

▶ Waga rozdzielnicy wynosi około 1800 kg

▶ Szerokość korytarza operacyjnego rozdzielnic (pojedynczy rząd): ≥3000 mm i podwójny rząd (twarz twarzą w twarz) ≥4000 mm.

● Spójność produktu

◆ Główny schemat linii pierwotnej, schemat systemu pojedynczego magistrali, schemat układu i schemat układu

◆ Schemat schematu elektrycznego i schemat układu końcowego obwodu wtórnego

◆ Specyfikacja modelu i ilość elementów elektrycznych ubranych w zbroję rozdzielnicy przesuwającej

◆ Specyfikacje i materiały głównego autobusu i oddziału

◆ Nazwy i ilości części zamiennych i części zamiennych

◆ Wymagania specjalne zostaną uzgodnione z fabryką

◆ Ze względu na ciągłe doskonalenie technologii produktu wszystkie dane będą podlegać najnowszemu potwierdzeniu przez dział techniczny naszej fabryki. Jeśli nastąpi jakakolwiek zmiana, nie będzie powiadomienia.

● Instrukcje zamawiania

◆ Główny schemat schematu okablowania, cel i schemat systemu pojedynczego drugiego; Napięcie znamionowe; Prąd oceniający; Znamionowy prąd łamania zwarcia; Plan układu pomieszczenia dystrybucji mocy oraz plan i konfiguracja planu rozdzielnicy itp.

Wskaż specyfikacje kabli przychodzących i wychodzących

◆ Wymagania dotyczące funkcji kontroli, pomiaru i ochrony rozdzielnicy oraz innych urządzeń blokujących i automatycznych.

◆ Model, specyfikacja i ilość głównych elementów elektrycznych w rozdzielnicy. Jeżeli wymagane jest połączenie mostu autobusowego między szafkami rozdzielniowymi lub przychodzącymi, należy zapewnić określone dane, takie jak noszenie prądu znamionowego mostu autobusowego, rozkład mostu autobusowego i wysokość z podłoża

◆ Gdy przesuwane rozdzielnica ubrane w zbroję jest używane w specjalnym środowisku, należy go szczegółowo określić podczas zamawiania.

◆ Inne specjalne wymagania.

● Schemat podkładu instalacji rozdzielnicy
