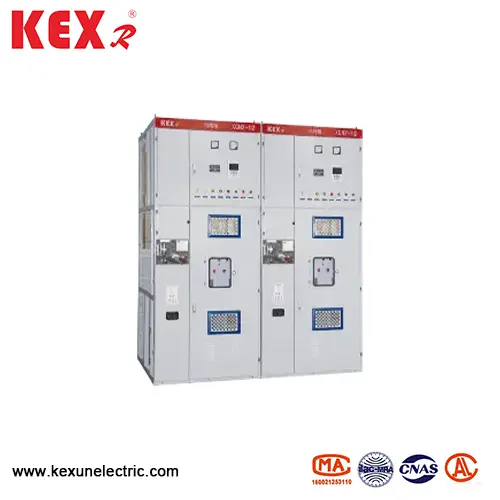

Typ pudełka Stały metalowy sprzęt do zamkniętego przełącznika

Główne główne elementy urządzenia do stałego metalowego przełącznika typu XGN2-12, specjalnie wyprodukowane przez Kexun w China Factory, są przeprojektowane. W porównaniu ze sprzętem do branży i urządzeniami GG-1 (a) F, które są obecnie używane głównie, XGN2-12 typu „Zamknięte metalowe przełączniki typu (nie jest używane w obwodzie wtórnym, nie stosuje się wyższego poziomu izolacji”.
Model: XGN2-12
Marka: Kexr

Wyślij zapytanie

Opis produktu

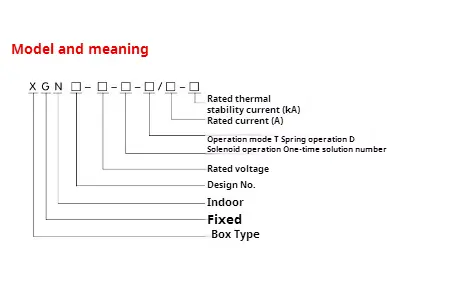

● Znaczenie modelu

Box Type Fixed Metal Closed Switch Equipment

● Głównie parametry techniczne XGN2-12 typu pudełka stałe metalowe urządzenie do zamykanego przełącznika

Numer	Przedmiot	Jednostka	Dane
1	Napięcie znamionowe	Kv	3,6,10
2	Max napięcie pracy operacyjnej	Kv	3.5,8,9,11,5
3	Prąd oceniany	A	5 ~ 3000
4	Znamionowy prąd przerw	.	16,20,31,5,40
5	Znamionowy prąd zamykający zwarcie	.	40,50,80 100
6	Znamionowy dynamiczny prąd dynamiczny	.	40,50,80 100
7	Znamionowy prąd stabilny ciepła	.	16,20,31,5,40
8	Znamiony czas stabilny ciepła	S	4
9	Stopień IP		IP2X
10	System autobusowy		Pojedynczy autobus lub z obwodnicą
11	Metoda operacyjna		Elektromagnetyczny lub sprężynowy magazynowanie energii
12	Wymiary （szerokośćgłębokośćWysokość）	mm	110012002650 (poniżej 1000a)
13	Waga	Kg	1000

◆ Struktura

Ten stały metalowy sprzęt do przełącznika typu XGN2-12 to metalowa konstrukcja zamknięta pudełka, a rama sprzętu jest spawana stalą kątową. Sprzęt jest podzielony na salę wyłącznika, salę autobusową, kabel i przekaźnik przez stalowe płyty, a obsługę głównych elementów w sprzęcie można zaobserwować przez okno obserwacyjne i lampę oświetleniową na fasadzie. Aby poprawić wydajność techniczną sprzętu, główne elementy (takie jak wyłączniki i rozłączniki obrotowe) zostały przeprojektowane. Zgodnie ze układem pudełka typu XGN2-12 stały metalowy sprzęt do zamkniętego przełącznika, przekaźniki można zainstalować w pomieszczeniu przekaźnikowym, przekaźnikom sygnałowym, instrumentach wskazujących, światła sygnałowe mogą być instalowane na drzwiach, oraz pomieszczenie instalacji i operacji przełącznika transferu, z automatem do tyłu i kablem z tyłu, aby użytkownicy mogą łączyć przewody zwołane. Front to pokój wyłącznika, który jest wygodny do konserwacji sprzętu. Patrz rysunek 1 i ryc. 2 oraz podręcznik produktu wewnętrznego mechanizmu sprzętu.

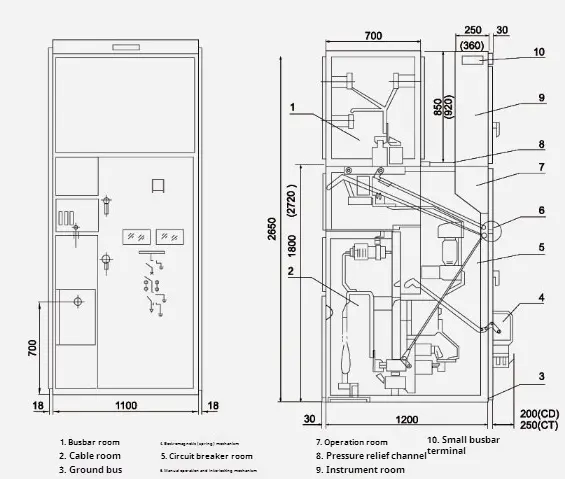

● XGN □ -12/07D rysunek zarys

Box Type Fixed Metal Closed Switch Equipment

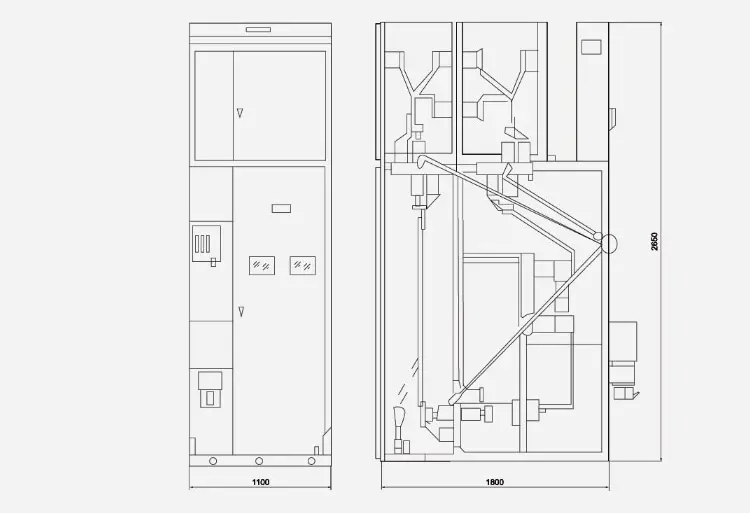

● XGN □ -12 (wylot kabla obejścia) rysunek zarys

Box Type Fixed Metal Closed Switch Equipment

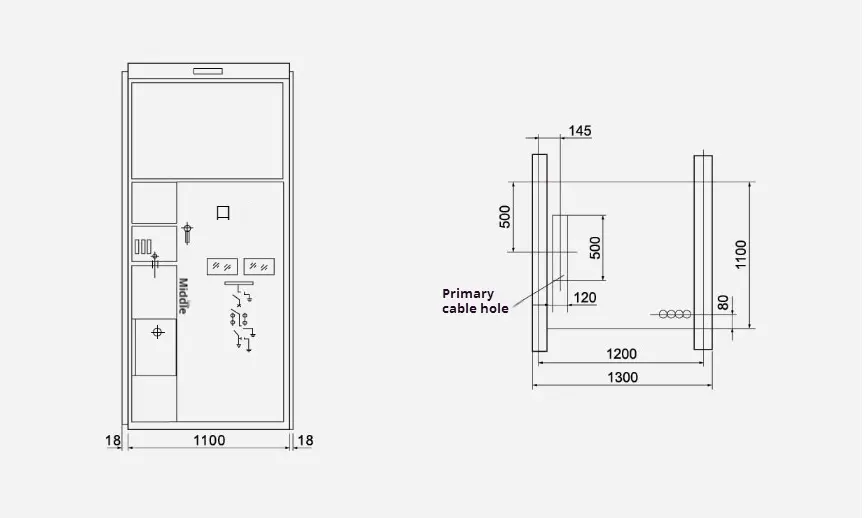

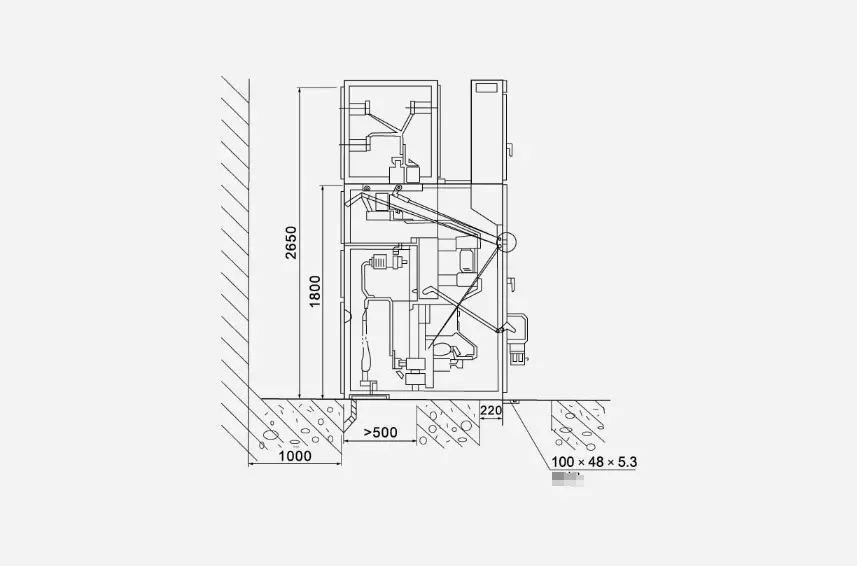

● Rysunek instalacji ogólnej wymiaru

Box Type Fixed Metal Closed Switch Equipment
