Zestaw pełny wysokiego napięcia

● Zastosowanie kompletnego zestawu Kyn28-12 Wysokie napięcie

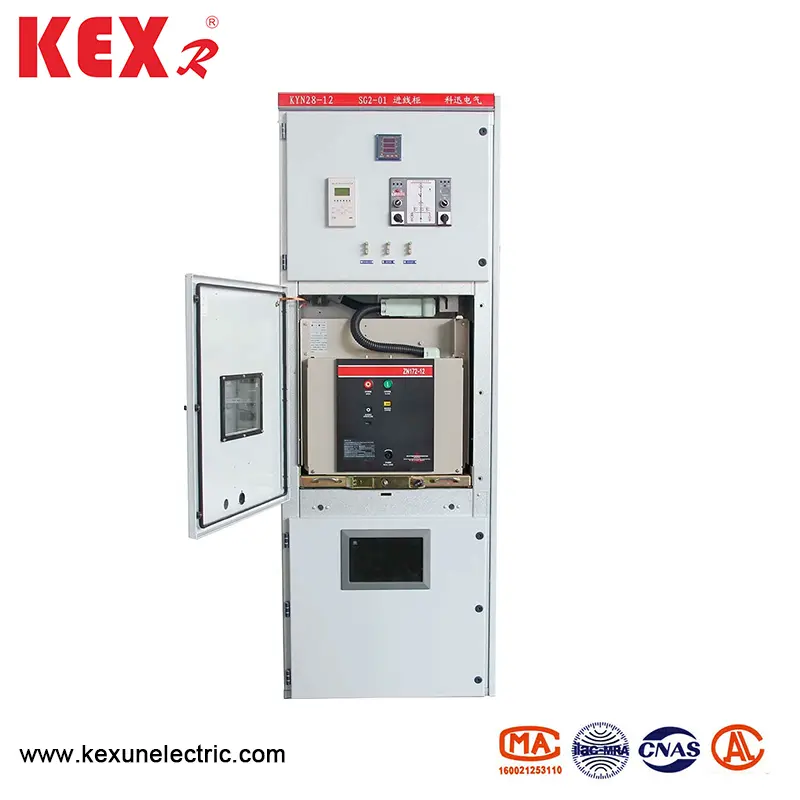

Kompletny zestaw wysokiego napięcia KYN28-12 (GZS1) to trzyfazowe kompletne urządzenie dystrybucyjne AC 50 Hz, które służy do odbierania i dystrybucji zasilania i kontroli sieci 3-12KV, ochrony i monitorowania obwodu. Różne rodzaje kompleksowych urządzeń ochrony przekaźników opartych na mikrokomputerach można zainstalować na panelu komory przekaźnikowej tego produktu, a inteligentną kontrolę systemu można zrealizować. Ma funkcje zdalnego sterowania, telemetrii, zdalnej komunikacji i regulacji zdalnej, a sieć polową można kontrolować za pomocą magistrali CAN z interfejsem komunikacyjnym. Ma również funkcje zapobiegania niewłaściwemu opomrzeniu wyłącznika, pchania i ciągnięcia władcy za pomocą obciążenia, zamykania przełącznika uziemienia energią elektryczną, wysyłania energii elektrycznej w pozycji uziemienia i zapobiegania jej wprowadzaniu przez pomyłkę na żywo, który jest określany jako „pięć zapobiegania”. Szafka może być wyposażona w wyłączniki obwodów próżniowych VSI (Zn63) i Zn12V, a także importowane wyłączniki próżniowe VD4 i styczniki próżniowe z serii VC.

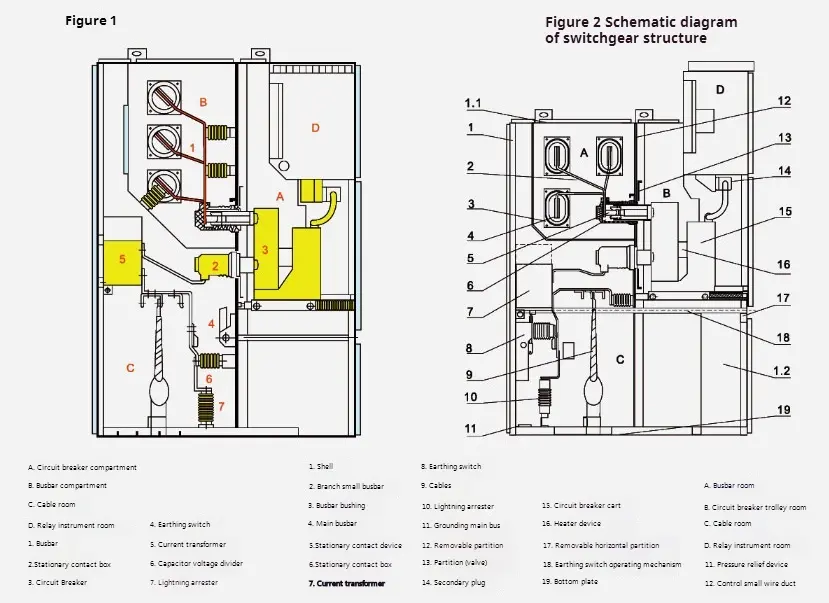

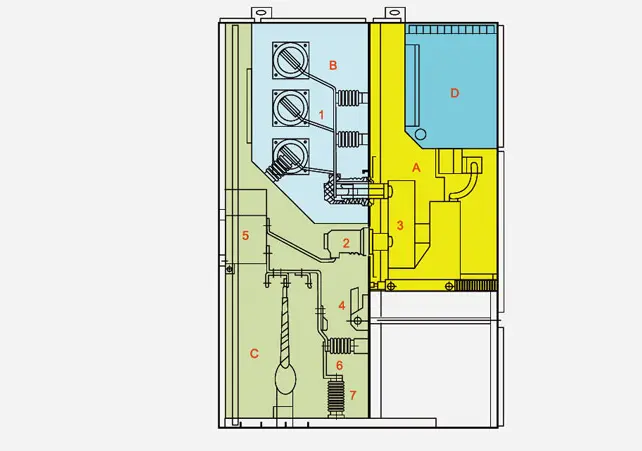

● Wykres konstrukcyjny kompletnego zestawu wysokiego napięcia typu Kyn28-12

● Pełny zestaw wysokiego napięcia spotyka się poniżej standardów ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4. GB/T11022-1999

● Wysokie napięcie kompletne Opis zestawu

Skorupa i partycja kompletnego zestawu wysokiego napięcia wykonane są ze stalowych płyt powlekanych aluminium-Zinc lub płyt stalowych, które są przykręcane po przetworzeniu i wygięte przez CNC Machine Tools, dzięki czemu kompletny zestaw wysokiego napięcia może utrzymać jednolitość wielkości. Płytka stalowa powlekana aluminium-Zinc ma silne działanie przeciw korozji i przeciwutleniające oraz wysoką wytrzymałość mechaniczną. Wnętrze kompletnego zestawu wysokiego napięcia jest podzielone na pokój wózka, salę autobusową, salę kablową i salę przekaźnikową przez przegrody, a skorupa każdego urządzenia ma niezależne uziemienie. Wszystkie jego drzwi są spryskane elektrostatycznym plastikiem, co sprawia, że ​​ich powierzchnie mają zalety odporności na uderzenie, odporność na korozję i piękny wygląd (kolory mogą być dostosowane przez użytkowników).

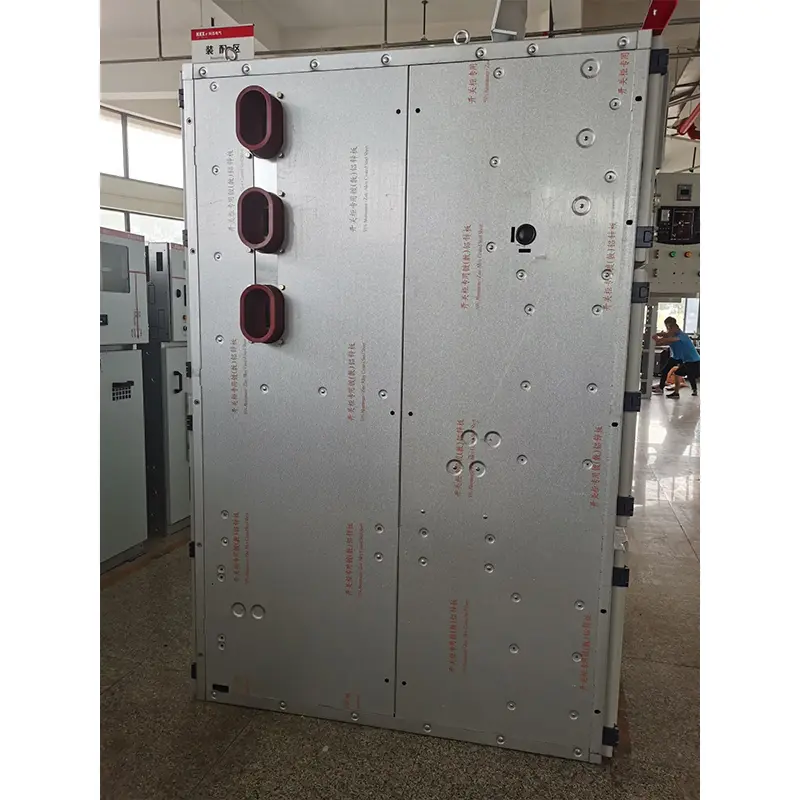

◆ Shell i partycja

Skorupa i przegroda szafki są wykonane z wysokiej jakości importowanych aluminiowych stalowych płyt cynkowych, które są przykręcane po zgięciu przez CNC Machine Tools, dzięki czemu złożony kompletne zestaw wysokiego napięcia może utrzymać jednolitość pod względem wielkości. Ma silną odporność na korozję i oporność na utlenianie i ma wyższą wytrzymałość mechaniczną niż ta sama stalowa płyta. Zestaw pełnego wysokiego napięcia jest podzielony na pomieszczenie poręczą (komora wyłącznika), pomieszczenie na autobusie, salę kablową i instrumenty przekaźnikowe (pomieszczenie niskiego napięcia) przez podział. Skorupa każdej jednostki jest niezależnie uziemiona.

◆ Wymiary

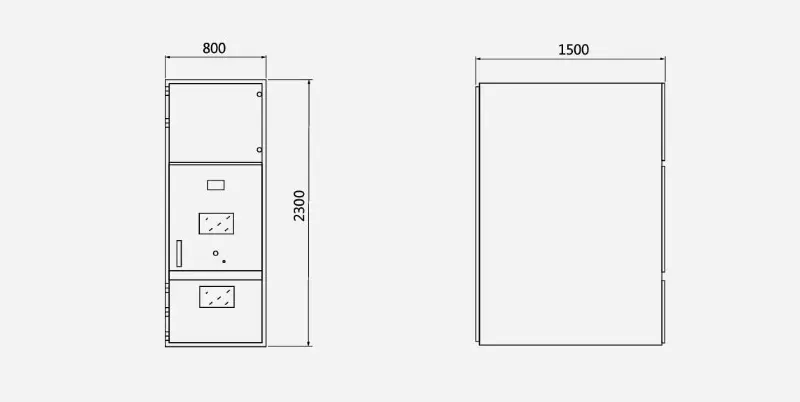

◆ Zarys wymiarowy rysunek wymiarowy kompletnego zestawu napięcia

◆ Ważny element kompletnego zestawu wysokiego napięcia typu KYN28-12
