Zmieniony sprzęt do przełączania zbroi

● Podsumowanie

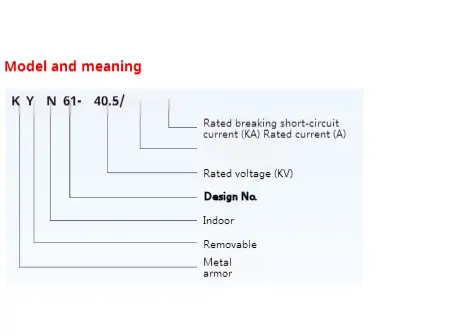

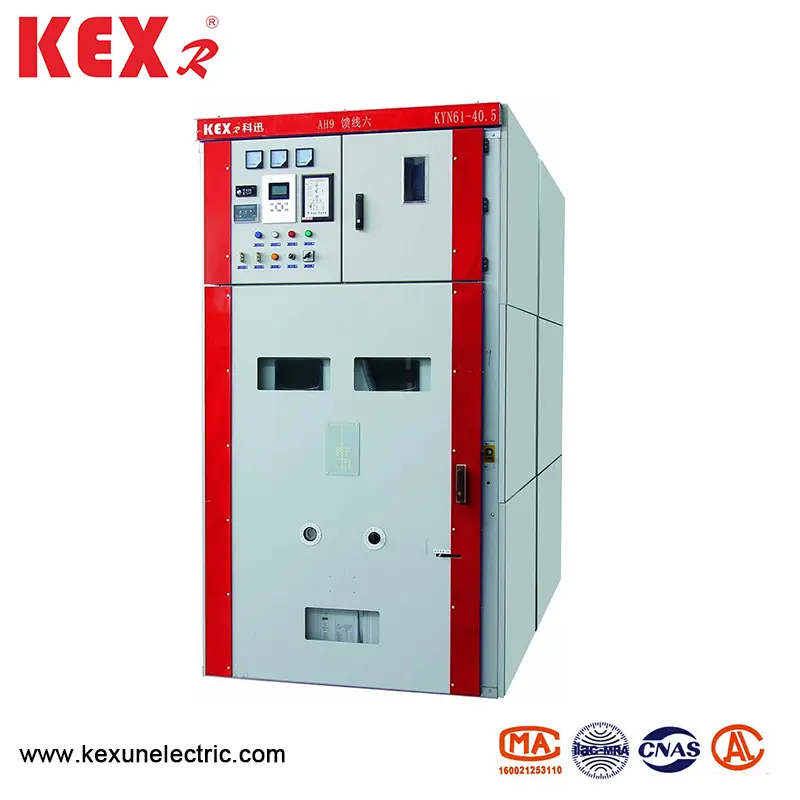

KYN61-40.5 Zebrany sprzęt do przełączania zbroi (zwany dalej sprzętem) jest kompletnym urządzeniem dystrybucyjnym wewnętrznym z trójfazowym AC 50 Hz i napięciem znamionowym 40,5 kV. Jako elektrownia, podstacja oraz przedsiębiorstwa przemysłowe i wydobywcze do odbierania i rozpowszechniania energii elektrycznej, może kontrolować, chronić i wykrywać obwody, a także można je stosować w miejscach z częstymi operacjami. Ten sprzęt do przełącznika jest zgodny z GB/T11022-1999, GB3906-2006 i DL404-1997.

● Parametry techniczne dla każdego komponentu Kyn61-40.5 Typ Zakłady Zdechowania sprzętu przełączającego

◆ Rozdzielnica próżniowa

◆ Wyłącznik obwodów próżniowych

◆ Maszyny sprężynowe

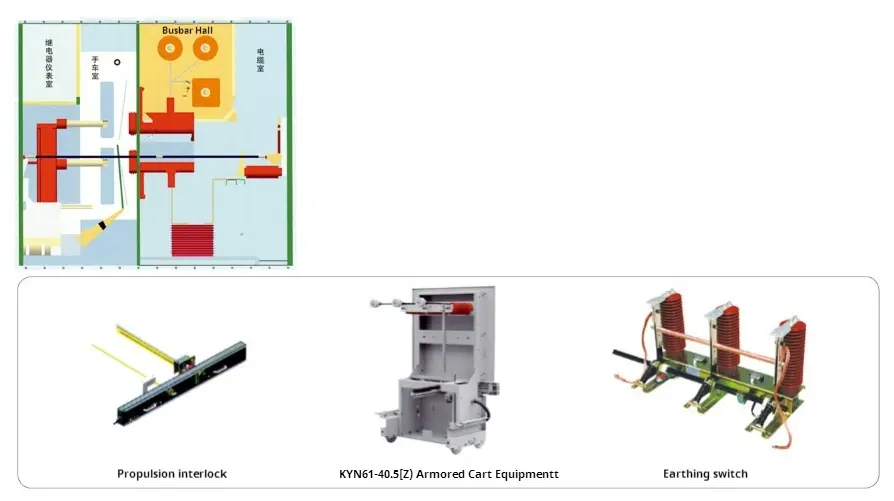

● Charakterystyka strukturalna Kyn61-40.5 Rodzaj zapadł na zbroję sprzętu przełączającego przełączanie

Sprzęt przełącznika został zaprojektowany zgodnie ze standardem sprzętu zamkniętego metalowego w GB3906-1991 i IEC298. Cały sprzęt składa się z dwóch części: wyposażenia i części rysowanej (władca). Struktura sprzętu jest montowana i połączona z śrubami. Wnętrze sprzętu przełącznika jest podzielone na pokój wyłącznika, główny salę autobusową, salę kablową i salę przekaźnikową przez metalową partycję. Poziom ochrony skorupy osiąga IP3x, a poziom ochrony między przedziałami to IP2X, a wszystkie metalowe elementy konstrukcyjne są niezawodnie uziemione. Każdy przedział głównego układu pętli ma kanał uwalniania ciśnienia dla niezależnego spalin.

◆ Shell i partycja

Skorupa i przegroda odzianego w zbroja sprzęt przełączającego przełącznika są przykręcane stalową płytką po przetworzeniu i wygiętą przez CNC Machine Tools. Dlatego zmontowany sprzęt może zapewnić jednorodność wymiarów strukturalnych. Zebrany sprzęt do przełączania zmiennoprzepustowego jest podzielony na pokój wyłącznika, główną salę autobusową, salę kablową i instrumenty przekaźnikowe, a każda część jest oddzielona za pomocą uziemionej metalowej partycji.

◆ Produkt

Producent może być podzielony na przekładkę wyłącznika, poręcz transformatora napięcia, poręcz pomiarowy, brandcart izolacji itp. Wszystkie rodzaje poręczy mają ten sam kształt i rozmiar, a porady o tym samym celu są wymienne. Producent ma pozycję testową/izolacyjną i pozycję roboczą w urządzeniu, a każda pozycja jest wyposażona w urządzenie blokujące, aby upewnić się, że Handcart nie może poruszać się swobodnie, gdy znajduje się w dwóch powyższych pozycjach.

◆ Przedział wyłącznika obwodu

Określona ścieżka jest instalowana w przedziale wyłącznika, aby poruszać się Handcart. Gdy wyłącznik przesuwa się między pozycją testową a pozycją roboczą, zawór izolacyjny automatycznie otwiera się lub zamyka, co zapewnia, że ​​personel nie dotyka naładowanego korpusu. Producent może być obsługiwany z zamkniętymi drzwiami sprzętu, a położenie władzy w sprzęcie można zobaczyć przez okno obserwacyjne, a jednocześnie można zobaczyć wszelkie znaki funkcjonalne wózka.

◆ Przedział autobusowy

Główny autobus prowadzi z jednego ubranego przez zbroję sprzętu przełączającego przełączającego na inny i jest przymocowany przez małe autobusy i statyczne skrzynki kontaktowe i jest przymocowana przez rękawy autobusowe podczas przekraczania bocznych płyt sąsiednich urządzeń. Wszystkie autobusy przyjmują izolację złożoną.

◆ Komora kablowa

W kablu można zainstalować PT, przełącznik uziemienia, błyskawica i wiele kabli.

◆ Pokój przekaźnikowy

Płyta wewnętrzna i panel przekaźnika mogą być wyposażone w elementy wtórne, takie jak elementy sterowania i ochrony, instrumenty pomiarowe i wyświetlane oraz wskaźniki monitorowania na żywo.

◆ urządzenie blokujące

Ubrany na zbroja sprzęt przełączający przełączanie ma niezawodne urządzenie blokujące, które skutecznie zapewnia bezpieczeństwo operatorów i sprzętu;

Gdy przełącznik uziemienia znajduje się w pozycji OFF, porda może przesunąć się tylko z pozycji testowej/izolacji do pozycji roboczej; A tylne drzwi nie można otworzyć, uniemożliwiając w ten sposób błędne wejście do zelektryfikowanego przedziału. Gdy władca jest całkowicie wyciągnięty ze sprzętu lub gdy porda znajduje się w pozycji testowej/izolacji w sprzęcie, a przełącznik uziemienia jest blokowany i odblokowany, przełącznik uziemienia można zamknąć. Gdy wózek znajduje się w pozycji roboczej, przełącznika uziemienia nie można zamknąć. Zapobiega włączaniu przełącznika uziemienia przez pomyłkę i zapobiega przejściem do pozycji roboczej do pozycji roboczej, gdy przełącznik uziemienia znajduje się w pozycji zamkniętej. Tylko wtedy, gdy poręcz wyłącznika znajduje się w pozycji testowej/izolacji lub pozycji roboczej, można obsługiwać wyłącznik; Ponadto, po zamknięciu wyłącznika, władca nie może się poruszać, co uniemożliwia przepychanie i ciągnięcie obwodu przez pomyłkę. Między urządzeniami można zainstalować elektryczne blokowanie.

◆ Urządzenie do uziemienia

W kablu znajduje się pasek magistrali uziemiający 6 × 50 mm2, który może przechodzić przez sąsiednie urządzenia i nawiązać dobry kontakt z urządzeniami.

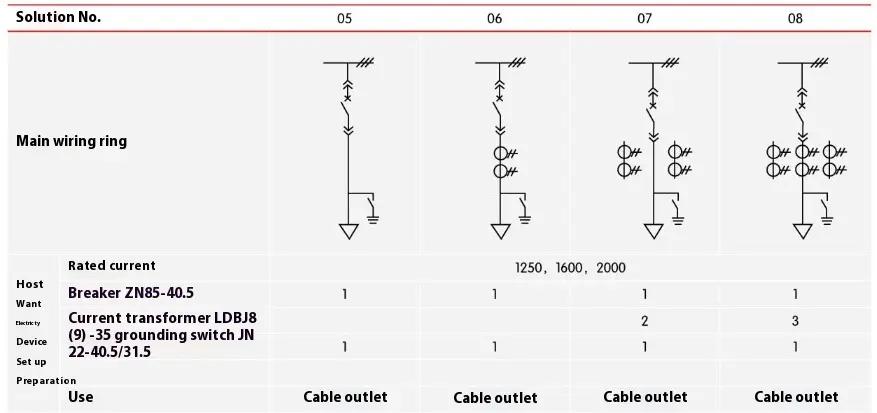

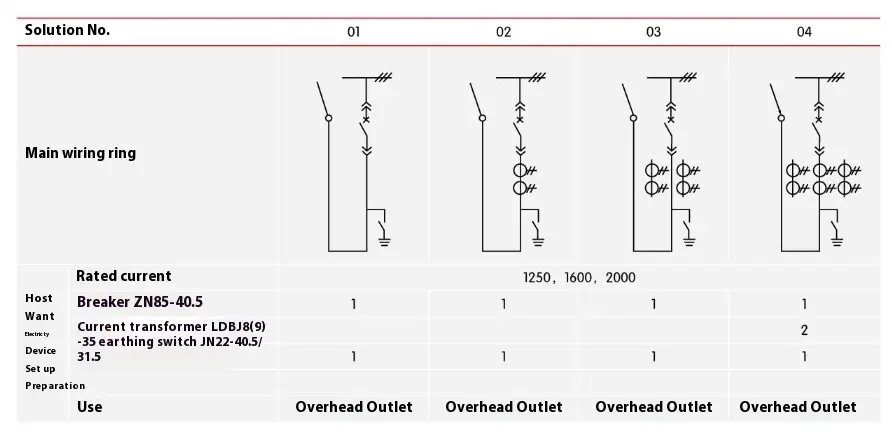

● Główny schemat okablowania

Istnieje 27 powszechnie stosowanych typowych programów okablowania dla ubranego zbroi sprzętu przełączającego przełączającego, które mogą zaspokoić potrzeby linii przychodzących i wychodzących linii kablowych użytkowników, obrysowe linie przychodzące i wychodzące, komunikacja i pomiary, ochrona itp. Jeśli istnieją inne programy różniące się od istniejących schematów, zapoznaj się z producentem.

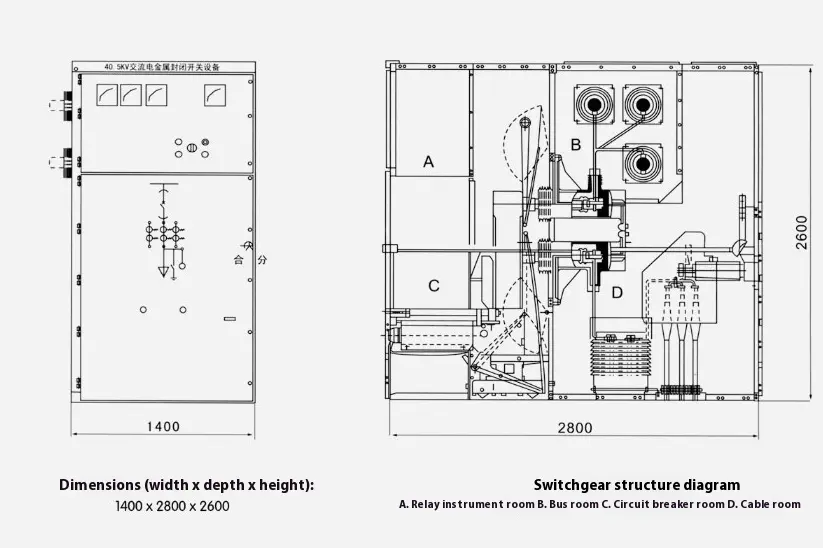

● Wymiary strukturalne i schematyczny schemat ubranego zbroi sprzętu przełączającego przełączającego
