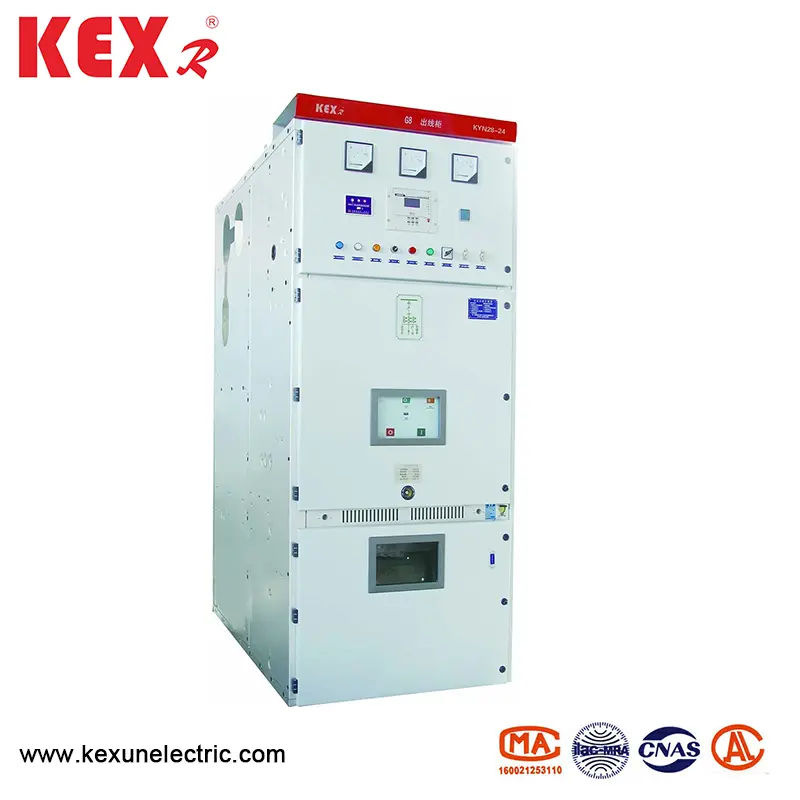

Zamorowany metalowy sprzęt do przełącznika w zbroi

● Obszar zastosowania

Zmieniony metalowy metalowy sprzęt typu KYN28-24 (zwany dalej sprzętem przełączającym) jest odpowiedni dla systemu zasilania trzyfazowego 50/60 Hz o mocy 24 kV i jest stosowany głównie w elektrowniach, podstacjach, przemysłowych i wydobywczych przedsiębiorstwach oraz budynkach o wysokiej zawartości, do otrzymywania i rozpowszechniania energii elektrycznej i kontroli, chronienia i monitorowania cyrków. Sprzęt przełącznika KYN28-24 pełni różne funkcje, aby zapobiec niewłaściwemu opomrzeniu, w tym zapobieganie poruszaniu się przez przenośnik z obciążeniem, zapobiegając zamykaniu przełącznika uziemienia, zapobiegając zamykaniu przełącznika uziemienia z elektrycznością i zapobieganie jej wejściu do przedziału na żywo przez pomyłkę. Zebrany metalowy metalowy sprzęt typu KYN28-24 jest wyposażony w Handcart wyłącznika próżniowego próżniowego VS1-24 z serią VS1-24 i serię uszczelnioną wyłącznik próżniową z serią YD4G-24 o doskonałej wydajności. Wtórny obwód sprzętu przełącznika jest wyposażony w zaawansowane i niezawodne elementy sterowania i ochrony; Autobus przyjmuje materiał izolacyjny zobowiązany do ogrzewania lub średnie izolacyjne pokryte epoksyją, optymalizuje kształt elektrody, a korpus szafki ma zwięzły strukturę. Jest to sprzęt do dystrybucji energii z zaawansowaną technologią, stabilną wydajnością, rozsądną strukturę, wygodne wykorzystanie, bezpieczeństwo i niezawodność.

● Standard produkcji produktów

Zamienny metalowy metalowy sprzęt typu KYN28-24 Sprzęt zamkniętych metalowych przełączników spotyka się poniżej standardów:

◆ Koordynacja izolacji GB 311.1 Wysokie napięcie urządzeń transmisji i transformacji

◆ GB1984 WYŁĄCZNIK WYSOKICH DOTYCZĄCE

◆ GB39063.6KV ~ 40,5 kV AC METAL ZŁĄCZONY SKŁADNIK INTERNEKTOWY

◆ GB/T11022 Wspólne wymagania techniczne standardów dla rozdzielnicy wysokiego napięcia i sterowania. ◆ Wspólne wymagania techniczne standardu IEC 60694 dla rozdzielnic wysokiego napięcia i kontroli. ◆ IEC 62271-200: 2003 WYŁĄCZNIK WYKŁADNIKA I CONTROLNEGO KONTROTACJA CZĘŚĆ 200: Znamione napięcie 1KV powyżej 52 kV i poniżej AC Metal zamknięte rozdzielnictwa i urządzenia sterujące.

● Parametr techniczny

● Struktura i zasada pracy

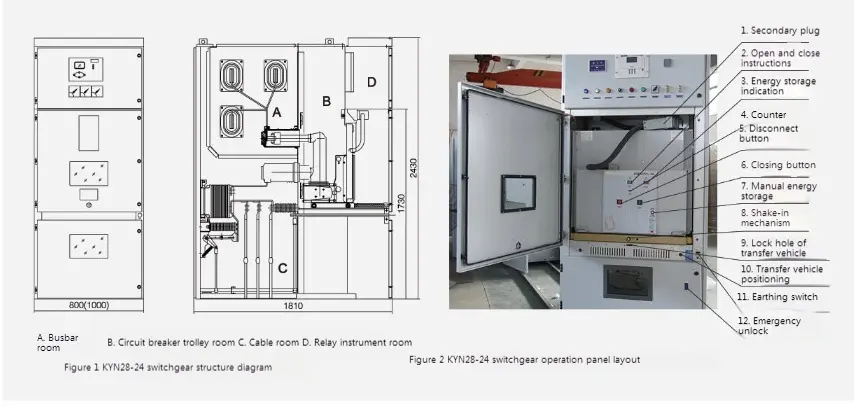

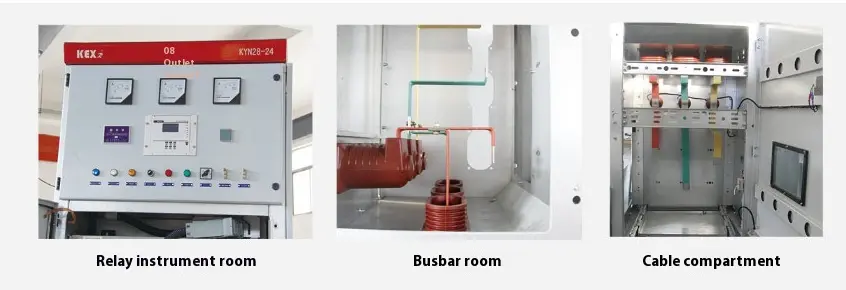

Zmieniony metalowy metalowy sprzęt typu KYN28-24 składa się z szafki i zdejmowanych części (powszechnie znanych jako Handcart). Szafka jest podzielona na kilka funkcjonalnych przedziałów przez metalowe przegrody, takie jak salę autobusową, pokój wyłącznika, kabel i salon przekaźnikowy. Wyjmowane części rozdzielnicy można wyposażyć w poręcz wyłącznika obwodu próżniowego, poręcz transformatora napięcia, brandcart błyskawicy, poręcz izolacyjny i brandcart bezpiecznika.

● Główne cechy strukturalne

Rozdzielnice można rozmieścić na ścianę lub instalować na ścianie, co nie tylko poprawia bezpieczeństwo i elastyczność rozdzielnic, ale także zmniejsza przestrzeń podłogową.

◆ Shell

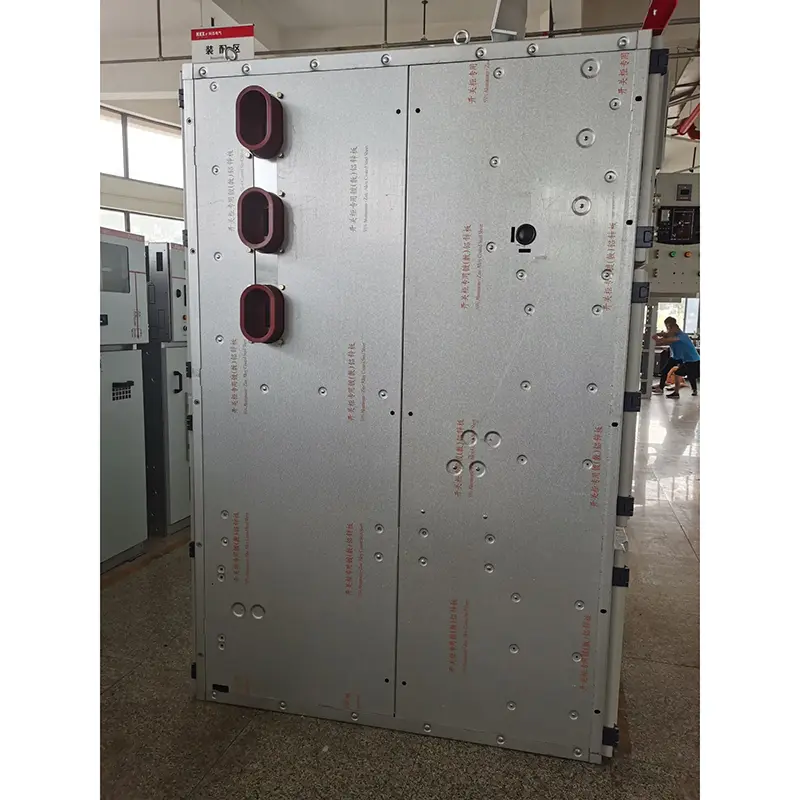

Skorupa płaconego zbroi z metalowego przełącznika typu Kyn28-24 jest wykonana z importowanej stalowej płyty powlekanej aluminium-Zinc, która jest przetwarzana przez CNC Machine Tool i wytwarzane przez proces składania. Cała szafka ma wysoką precyzję i silną odporność na korozję i opór utleniania, a ze względu na przyjęcie wielu technologii składania szafka ma lżejszą wagę, wyższą pod względem wytrzymałości mechanicznej i pięknym wyglądem niż inne podobne szafki sprzętu. Gabinet przyjmuje zmontowaną konstrukcję, która jest połączona nakrętką wierzby i śrubą o wysokiej wytrzymałości, dzięki czemu cykl przetwarzania i produkcji został skrócony, części są uniwersalne, przestrzeń podłogowa jest niewielka, a organizacja produkcji jest wygodna.

◆ Producent

Szkielet poręczny jest wykonany z cienkiej stalowej płyty i zmontowany przez CNC Machine Tool. Producent i szafka mają precyzję o wysokiej dopasowania, a mechaniczna blokada jest bezpieczna, niezawodna i elastyczna. Producent może być podzielony na przekładkę wyłącznika, poręcz transformatora napięcia, poręcz pomiarowy, poręcz izolacyjny itp. Produkty z tymi samymi specyfikacjami mogą być swobodnie zamienne. Producent ma pozycję odłączenia/testu i pozycję pracy w szafce, a każda pozycja ma urządzenie pozycjonujące. Aby zapewnić niezawodne blokowanie. Wszystkie rodzaje poręczy są napędzane i wycofywane przez pręty śrubowe, które są lekkie i elastyczne do obsługi i odpowiednie dla personelu na służbie. Gdy przenośność musi zostać usunięta z szafki, można go wygodnie wyjąć specjalną ciężarówką transferową do różnych kontroli i konserwacji. Gdy samochód biegowy jest transportowany do pokoju wyłącznika w obwodzie szafki, można go niezawodnie zablokować w pozycji OFF/Test, a światło wskaźnika położenia szafki pokazuje jego pozycję. Dopiero po całkowitym zablokowaniu porady można wstrząsnąć mechanizmem napędu śrubowego ołowiu, aby popchnąć poręcz do pozycji roboczej. Gdy porda dociera do pozycji pracy, siła robocza uchwytu napędu nagle wzrasta i nie można jej obrócić, a jego odpowiednie światło wskaźnika położenia pokazuje jego pozycję. Mechaniczne blokady brandcart może niezawodnie upewnić się, że wyłącznik może być zamknięty tylko wtedy, gdy przenośnik znajduje się w pozycji roboczej lub pozycji testowej; Ponadto porcja może poruszać się tylko wtedy, gdy wyłącznik jest w stanie otwierającym.

◆ Urządzenie do złagodzenia ciśnienia

Urządzenia do pomocy ciśnieniowej są instalowane nad pomieszczeniem do sieci, salę autobusową i kablową. Gdy wkłady występują w przedziale i występuje, ciśnienie powietrza wewnątrz rozdzielnicy wzrasta, a drzwi szafki są zamykane przez specjalny pierścień uszczelniający zainstalowany na drzwiach przednich, a metalowa płyta z ulgą górnego urządzenia jest automatycznie otwierana w celu uwolnienia ciśnienia i gazu o wysokiej temperaturze, zapewniając w ten sposób bezpieczeństwo operatorów i przełącznika.

◆ Wtyczka wtórna połączona z branżą.

Wtórne połączenie między rozdzielnicą a branżą jest realizowane przez kontakt wtyczki wtórnej, która jest połączona z branżą przez nylonową falistą teleskopową, a gniazdo wtórne jest instalowane w prawym górnym rogu od urządzenia przełącznika. Tylko wtedy, gdy porda znajduje się w pozycji testowej/wyłączonej, można podłączyć lub odłączyć wtyczkę wtórną. Wtyczka wtórna jest zablokowana, gdy wózek wchodzi w pozycję roboczą. Producent wyłącznika w obwodzie wyposażony w zamykanie i blokowanie elektromagnetu, zanim podłącz się wtyczka wtórna, mechanizm zamykania Handcart jest zablokowany przez elektromagnet i można go otworzyć tylko, więc nie można go zamknąć.

◆ Naładowane urządzenie wyświetlające

Rozdzielnica może być wyposażona w urządzenie wyświetlające na żywo do wykrywania działania obwodu pierwotnego, które składa się z czujnika wysokiego napięcia i wyświetlacza. Urządzenie może wywołać stan ładowania obwodu wysokiego napięcia, a także może współpracować z zamkiem elektromagnetycznym, aby przymusowo zablokować uchwyt operacyjny, drzwi szafki i sąsiednie szafki, aby osiągnąć cele zapobiegania przemieszczaniu się i izolowania przez przenośność, a także poprawianie ruchu z obciążeniem.

◆ Zapobiegaj kondensacji

Aby zapobiec kondensacji w środowisku o wysokiej wilgotności lub dużej zmianie temperatury, grzejniki elektryczne są zainstalowane odpowiednio w pomieszczeniu wyłącznika i kablu, aby zapobiec wypadkom izolacyjnym w powyższych warunkach pracy.

◆ Urządzenie uziemienia

W kablu, który przebiega przez sąsiednie szafki, znajduje się miedziany pasek 5 × 40 mm2, który przepływa przez sąsiednie szafki i jest dobrze połączony z szafkami do użycia bezpośrednio uziemionych komponentów. Ponieważ cała szafka jest splicowana aluminiowymi płytami cynkowymi, cała szafka jest w dobrym stanie, zapewniając bezpieczeństwo operatorów podczas dotykania szafki.
