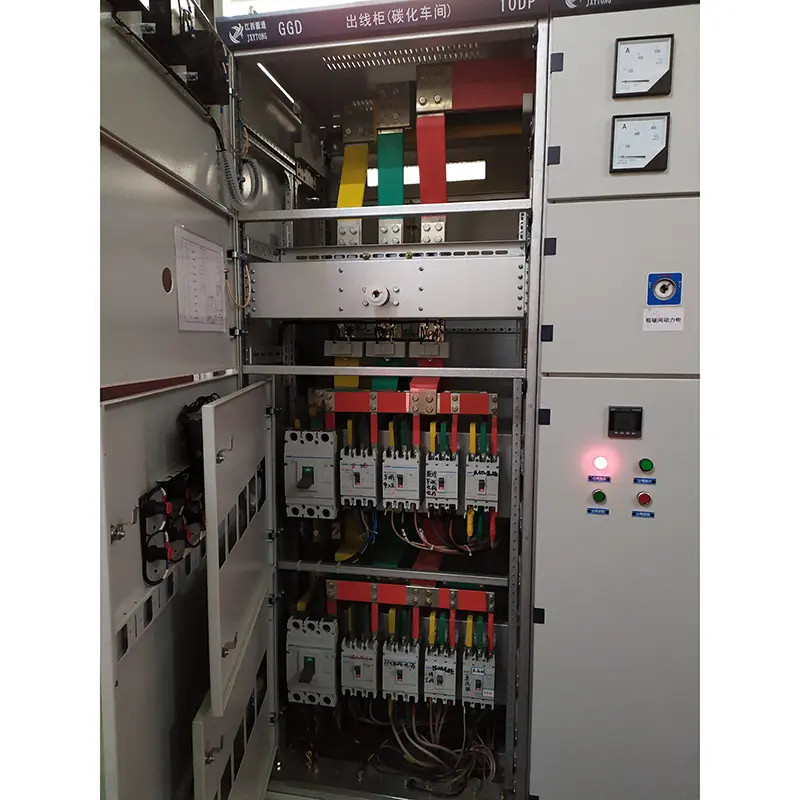

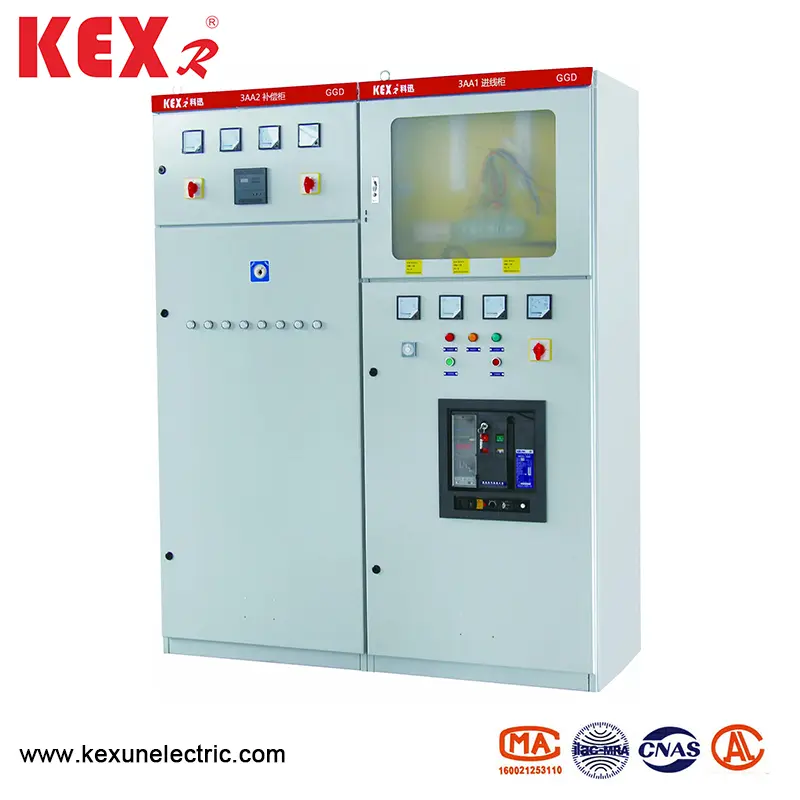

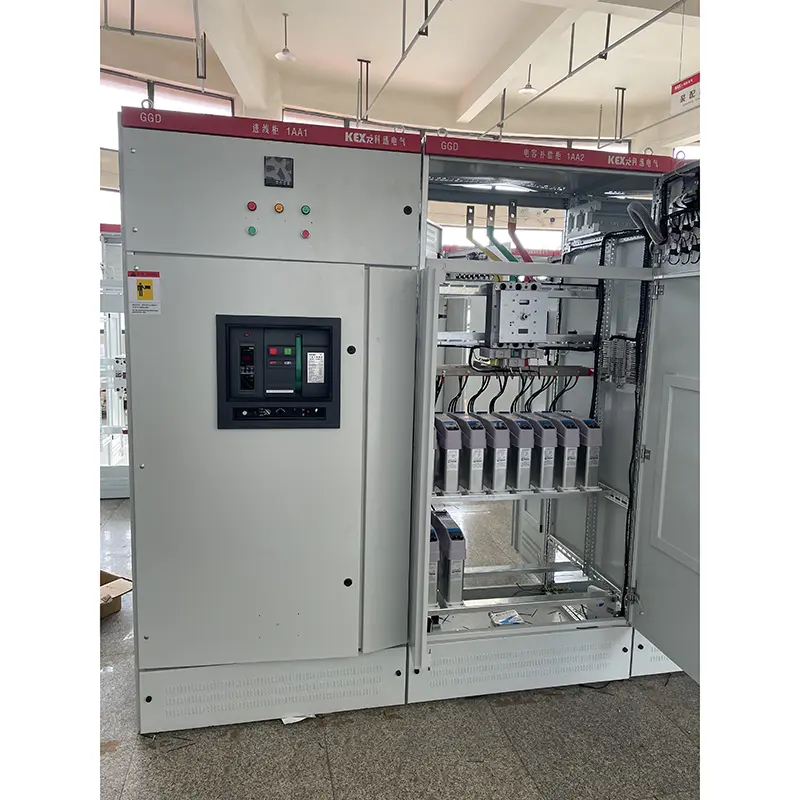

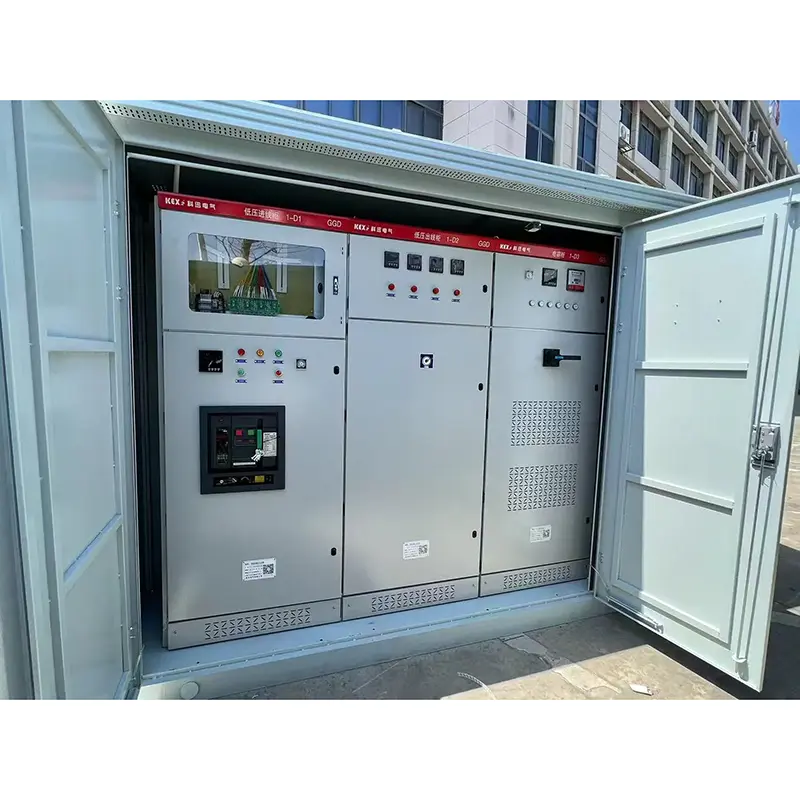

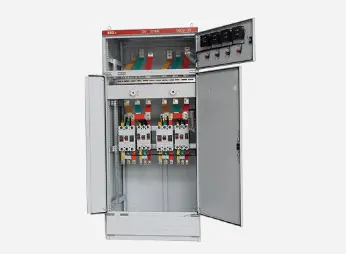

AC Niskie napięcie szafka dystrybucyjna

● Obszar zastosowania

GGD AC Distribution Distribution Distribution to nowy rodzaj gabinetu dystrybucji niskiego napięcia zaprojektowanego na zasadzie bezpieczeństwa, gospodarki, racjonalności i niezawodności zgodnie z wymogami kompetentnych przełożonych Ministerstwa Energii oraz większości zaawansowanych użytkowników i działów projektowych. Produkt ma charakterystykę wysokiej pojemności, dobrej stabilności dynamicznej i termicznej, elastycznego schematu elektrycznego, wygodnej kombinacji, serii, silnej praktycznej możliwości, nowatorskiej struktury i wysokiego poziomu ochrony i może być używany jako zaktualizowany produkt rozdzielnicy niskiego napięcia. GGD AC Niskie napięcie szafka rozdzielnicze do niskiego napięcia jest zgodne z rozdzielnicą i kontrolą IEC439 Niskie napięcie, rozdzielnica niskiego napięcia GB7251 i inne standardy.

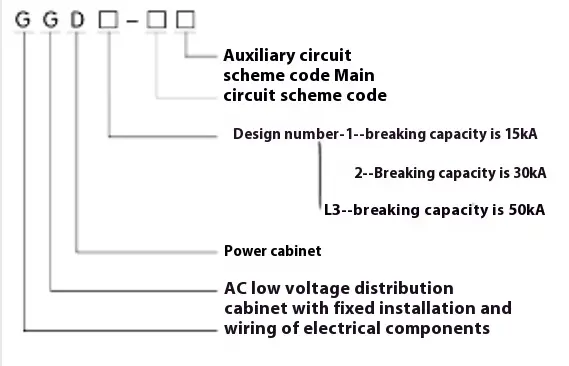

● Znaczenie modelu

● Wydajność elektryczna

◆ Podstawowe parametry elektryczne

◆ Główny schemat obwodu

Istnieje 129 schematów i 298 specyfikacji głównego obwodu szafki dystrybucji niskiego napięcia GGD AC (z wyłączeniem schematów i specyfikacji pochodzących ze zmian funkcjonalnych obwodów pomocniczych i zmian napięcia kontrolnego). Wśród nich GGD1 ma 49 schematów i 123 specyfikacje. GGD2 ma 53 schematy i 107 specyfikacji. Model GGD3 ma 27 schematów i 68 specyfikacji Schemat obwodu głównego został wybrany poprzez pozyskiwanie opinii większości działów projektowania i użytkowania, co zwiększyło program potrzebny przez elektrownie. Prąd znamionowy do 3150A, odpowiedni dla transformatorów dystrybucji 2000 kVa i poniżej. Ponadto, aby zaspokoić potrzeby reaktywnej kompensacji mocy, opracowane są szafki kompensacyjne GGJ1 i GGJ2, z 4 głównymi schematami obwodów i łącznie 12 specyfikacji.

◆ Schemat obwodów pomocniczych

Projekt obwodu pomocniczego jest podzielony na dwie części: schemat zasilania i schemat elektrowni. W szafce BGD jest wystarczająco dużo miejsca do instalacji elementów wtórnych. Jednocześnie NLS opracowało również specjalny obecny transformator LM23D, aby zaspokoić potrzeby elektrowni i specjalnych użytkowników przy dołączaniu ochrony przekaźnika.

◆ Główny pasek autobusowy

Biorąc pod uwagę stosunek cen i wykonalność zastąpienia miedzi aluminium, można zastosować pojedynczy aluminiowy autobus, gdy prąd znamionowy jest poniżej 1500A, a podwójną magistrację miedzi można zastosować, gdy prąd znamionowy jest powyżej 1500 A. Producent produkuje prototyp według tego regulacji i przechodzi test typu. Oczywiście producent może również zastąpić aluminiową magistralę miedzianą magistralą o tej samej bieżącej pojemności zgodnie z wymaganiami użytkowników. Nakładające się powierzchnie autobusów są traktowane w procesie cyny stawowej

◆ Wybór elementów elektrycznych

▶ Szafka dystrybucji niskiego napięcia typu GGD typu AC przyjmuje głównie zaawansowane komponenty elektryczne, które można produkowane masowo w Chinach. Jednocześnie, zgodnie z zasadą ekonomii i racjonalności, niektóre dostępne stare produkty, takie jak DZ10D i D220, są zarezerwowane na założeniu pełnego uwzględnienia wykonalności, a przestarzałe produkty nie są wybierane.

▶ Przełączniki noża HD13BX i HS13BX Rotary to specjalne elementy zaprojektowane przez NLS w celu zaspokojenia potrzeb unikalnej konstrukcji szafki BGGD. Zmieniają tryb działania mechanizmu i zachowują zalety starych produktów i są praktycznymi elementami elektrycznymi.

▶ Jeśli dział projektowy wybierze nowe komponenty elektryczne o lepszej wydajności i bardziej zaawansowanej technologii zgodnie z potrzebami użytkowników, szafka dystrybucyjna niskotonowego typu AC GGD ma dobrą elastyczność instalacji i generalnie nie spowoduje trudności w produkcji i instalacji ze względu na aktualizację komponentów elektrycznych.

▶ W celu dalszej poprawy stabilności dynamicznej obwodu głównego, NLS zaprojektowany ZM połączony zacisk magistrali i obsługa izolacji dla szafki GGD. Zacisk paska autobusowego wykonany jest z materiału ze stopu o wysokiej wytrzymałości i o wysokiej zawartości płaszczyzny PP0, który ma wysoką wytrzymałość izolacyjną, dobrą wydajność samo zdejmowania i unikalną strukturę. Można go łatwo połączyć w zacisk z pojedynczym paskiem autobusowym lub zacisk podwójnego paska autobusowego tylko poprzez regulację bloku konstrukcyjnego. Obsługa izolacji to formowany staw typu rękawa o niskiej i wysokiej wytrzymałości, co rozwiązuje wadę niewystarczającej odległości starych produktów.

● Instalacja i użycie

Po przybyciu produktu na miejsce odbierające powinien najpierw sprawdzić, czy opakowanie jest nienaruszone, i powiadomić odpowiednie działy o znalezieniu przyczyn w czasie, gdy zostaną znalezienia problemów. W przypadku produktów, które nie są instalowane natychmiast, należy je umieścić w odpowiednich miejscach zgodnie z przepisami normalnego użytkowania.

◆ Instalacja produktu

 Instalacja produktów powinna być przeprowadzana zgodnie ze schematem schematu instalacji (patrz załączony rysunek), a użytkownicy zapewniają podstawową stal i śruby kanału. Gdy główny magistral jest zainstalowany w całym rzędzie z platformą cyny, nakładająca się powierzchnia powinna być naprawiona i wyrównana, oczyszczona, pokryta neutralną wazeliną lub podjęcie innych środków, a następnie przymocowana śrubami.

◆ Produkty powinny być sprawdzane i testowane pod kątem następujących elementów po instalacji i przed rozpoczęciem działalności.

▶ Sprawdź, czy górna farba szafki spadła i czy szafka jest sucha i czysta.

▶ Niezależnie od tego, czy mechanizm operacyjny komponentów elektrycznych jest elastyczny i nie powinno być zagłuszania ani nadmiernej siły roboczej.

▶ Niezależnie od tego, czy wykorzystywanie głównych i pomocniczych kontaktów głównych urządzeń elektrycznych jest niezawodne i dokładne.

▶ Czy współczynnik i polaryzacja wskazania przyrządu i transformatora są prawidłowe.

▶ To, czy połączenie szyny jest dobre i czy izolacja obsługuje, montaż części i akcesoriów są mocno i niezawodnie instalowane.

▶ Niezależnie od tego, czy kontakt pomocniczy spełnia wymagania, niezależnie od tego, czy specyfikacja podstawowego bezpiecznika jest prawidłowa, czy wartość ustawienia przekaźnika spełnia wymagania projektowe i czy działanie jest wiarygodne i dokładne.

▶ Czy kontakt obwodu spełnia wymagania schematu schematu elektrycznego.

▶ Czy system obwodów ochrony spełnia wymagania.

▶ Użyj 500-woltowego megomierza, aby zmierzyć wartość rezystancji izolacji nie mniejszą niż 1 megometr.

◆ środki ostrożności do użytku

(1). Produkt ten nie jest zainstalowany na ścianie, obsługiwany z jednej strony (przednia strona) i utrzymywany z podwójnymi drzwiami. Tylko wykwalifikowani profesjonaliści mogą wejść lub otworzyć kanał konserwacji produktu i drzwi szafki do działania, kontroli i konserwacji.

(2). Przełącznik powietrza po wielu razy spowoduje, że główne lokalne oparzenia i wytworzy substancje węglowe, zwiększy opór kontaktowy, powinien być regularna konserwacja i naprawa przełącznika powietrza zgodnie z jego instrukcjami obsługi.

◆ Producent podaje następujące dokumenty i akcesoria przy dostarczaniu:

▶ Lista pakowania

▶ Certyfikat produktu

▶ Instrukcje użycia

▶ Raport z testu fabrycznego

▶ odpowiednie rysunki elektryczne

▶ Klucze do drzwi szafki, uchwyty operacyjne i części zamienne określone w umowie.

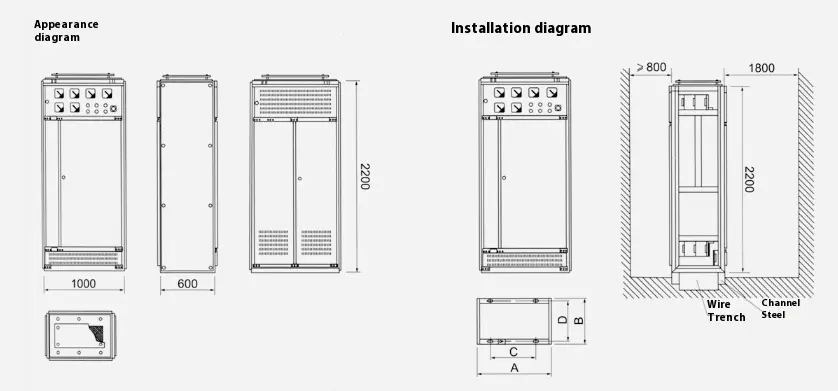

● Schemat zarysu i instalacji szafki dystrybucji niskiego napięcia typu GGD typu AC
