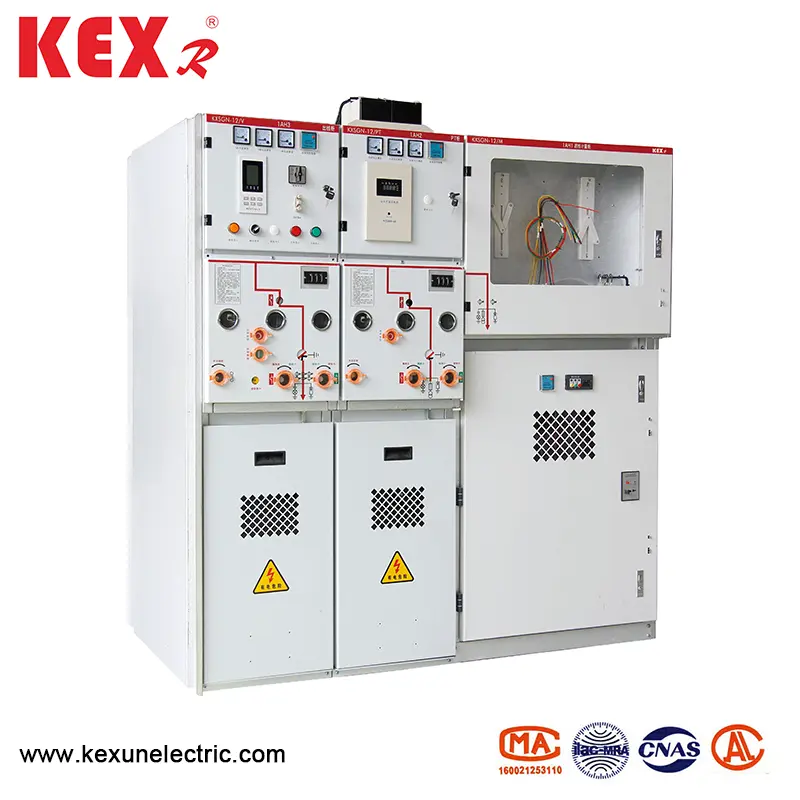

Solidny izolowany zamknięty sprzęt przełącznika średniego napięcia

Kexun jest dostawcą specjalizującym się w produkcji urządzeń do transmisji i transformacji energii w Chinach. Izolowany przez Solid zamknięty sprzęt przełącznika średniego napięcia jest jednym z głównych produktów KEXR. Wykorzystuje stały materiał izolacji jako głównego medium izolacyjnego, zapewniając idealną serię rozwiązań dla użytkowników aktualizacji i dystrybucji siatki energetycznej.
Model: KXSGN-12
Marka ： Kexr

Wyślij zapytanie

Opis produktu

● Przegląd produktu

KXSGN-12 Izulowany stały sprzęt wyłącznika o zamkniętym napięciu mają wiele schematów, takich jak ochrona wyłącznika, ochrona transformatora, kontrola obciążenia, elektryczność połączenia bezpieczników, zasilanie PT, podnoszenie łącznika magistrali i tak dalej. Produkt ten może być używany jako sprzęt dystrybucji sieci elektroenergetycznej, a także może być używany jako sprzęt dystrybucyjny zasilania do budowy miejskiej przedsiębiorstwa przemysłowego i wydobywczego, z charakterystyką wielofunkcyjnej i wszechstronności.

Stałe izolowane zamknięte środkowe urządzenie przełącznika napięcia przyjęcie stałego materiału izolacyjnego jako głównego ośrodka izolacyjnego, przerywacza próżniowego, połączenia przewodzącego, odłącznika, przełącznika uziemienia, głównej magistrali, magistrali rozgałęzienia oraz innymi głównymi obwodami elektrycznymi są owinięte i pakowane z solidnym ośrodkiem izolacyjnym na jeden lub kilka modułów z pewnymi funkcjami, które mogą być powiązane lub rozszerzone ponownie i mieć pełną izolację i obwód.

● Warunki użytkowania

Temperatura środowiska ： -45 ~ 40 ℃

Max Wysokość ： 4000 m

Max Średnia temperatura ： 35 ℃

Max dzienna wilgotność ： 95%

Maksymalna wilgotność miesięczna ： 90%

Maksymalna intensywność sejsmiczna ： Klasa 8

UWAGA ： Stały izolowany zamknięty sprzęt przełącznika średniego napięcia powinien być zainstalowany w miejscu bez pożaru, eksplozji i gwałtownych wibracji.

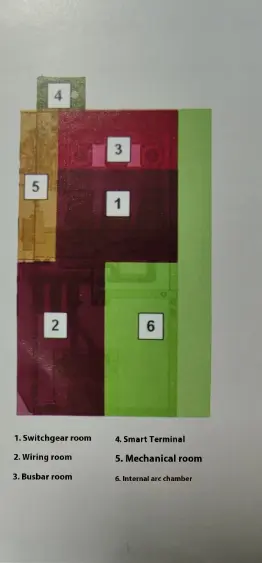

● Struktura dystansu

Solid Insulated Closed Medium Voltage Switch Equipment

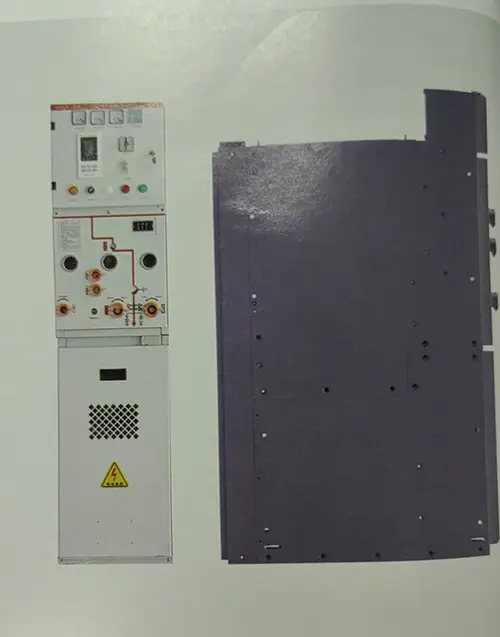

● Zarys Wymiar izolowanych stałych, zamkniętych środkowych urządzeń do przełącznika napięcia

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Niższy typ izolacji

Plan	Szerokość szaf	Głębokość gabinetu	Wysokość szaf	Najwyższa ochrona
Linia przychodząca PT	450	940	1500	Wzrost 200
Przychodzą i zarys	375	940	1500	Wzrost 200
Przełącznik wzajemnego połączenia	375	940	1500	Wzrost 200
Izolacja połączeń	375	940	1500	Wzrost 200
Podnoszenie autobusów	375	940	1500	Wzrost 200
Tradycyjny pomiar	750	940	1500	Wzrost 200
Kompaktowy pomiar	375	940	1500	Wzrost 200
Zasilacz Pt	450	940	1500	Wzrost 200
Stacja bazowa kontroli i ochrony	375	940	1500

◆ Typ izolacji górnej

Plan	Szerokość szaf	Głębokość gabinetu	Wysokość szaf	Zarys ogółu
Linia przychodząca PT	450	940	1800	Pogłębiaj 260
Przychodzą i zarys	425	940	1800	Pogłębiaj 260
Przełącznik wzajemnego połączenia	425	940	1800	Pogłębiaj 260
Izolacja połączeń	425	940	1800	Pogłębiaj 260
Podnoszenie autobusów	425	940	1800	Pogłębiaj 260
Tradycyjny pomiar	750	940	1800	Pogłębiaj 260
Kompaktowy pomiar	425	940	1800	Pogłębiaj 260
Zasilacz Pt	450	940	1800	Pogłębiaj 260
Stacja bazowa kontroli i ochrony	375	940	1800

● Parametr techniczny

◆ Parametry techniczne rozdzielnicy

Przedmiot			Jednostka	Dane
Napięcie znamionowe			Kv	12
Częstotliwość oceniana			Kv	50
Prąd oceniany			Kv	630	1250
Znamiony poziom izolacji	Częstotliwość zasilania wytrzymaj napięcie （UD） 1min	Przerwa	A	48
		Alternatywny	A	42
		Względny grunt	A	42
	Impuls błyskawiczny wytrzymał napięcie （UP）	Przerwa	A	85
		Alternatywny	A	75
		Względny grunt	A	75
Znamionowy prąd rozbijający zwarcie （1SC）			A	25	31.5
Znamionowe krótkoterminowe wytrzymanie prąd （4S）			.	25	31.5
Znamionowy szczyt wytrzymania prądu （1p）			.	63	80
Znamionowy prąd zamykania zwarcia （pik） (1mA)			.	63	80
Klasa ochrony obudowy			.	IP4X
Metoda operacyjna			Czas	Spring Energy Rodzaj magazynowania energii

◆ Parametry techniczne izolowanego przełącznika uziemienia

Przedmiot			Jednostka	Dane
Napięcie znamionowe			Kv	12
Prąd oceniany			A	630	1250
Znamionowe krótkoterminowe wytrzymanie prąd （4S）			.	25	31.5
Znamiony szczyt wytrzymał prąd				63	80
	Częstotliwość zasilania wytrzymaj napięcie （UD） 1min	Faza i grunt	Kv	42
		Przerwa		48
	Znamionowy impuls błyskawicy wytrzymał napięcie （UP）	Faza i grunt	Kv	75
		Przerwa		85
MECHANICZNA ŻYCIA DZIAŁA (ON-OFF)			Czas	3000
Mechaniczna żywotność przełącznika uziemienia (pozbawiony ziemi)			Czas	3000
