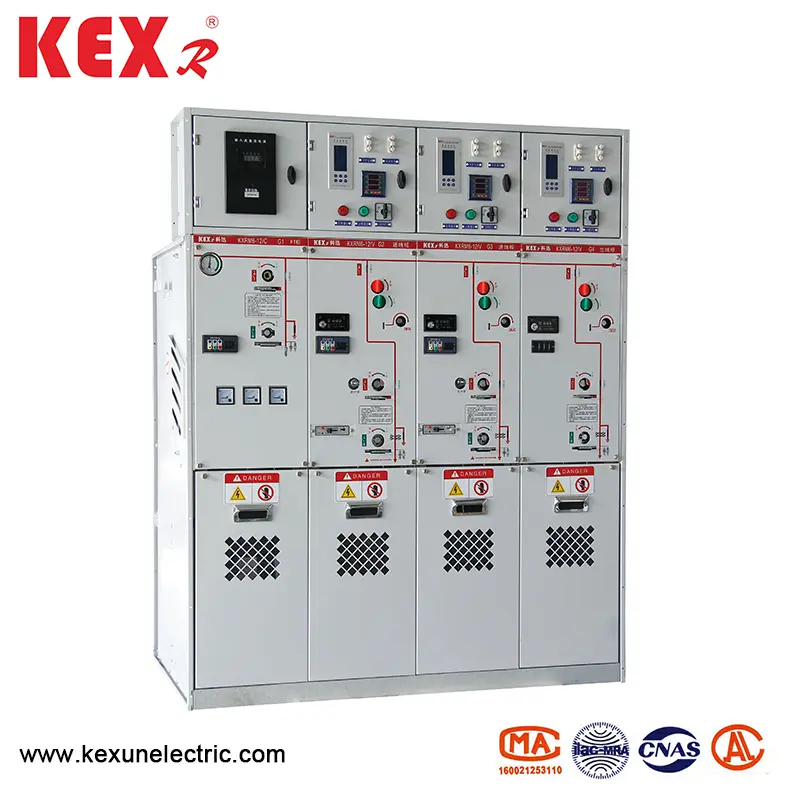

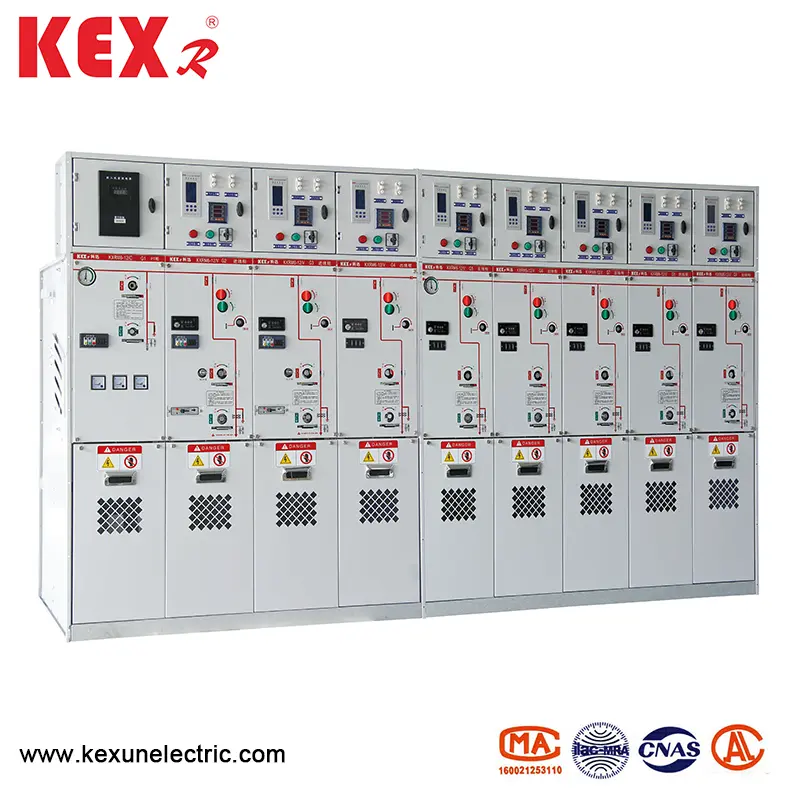

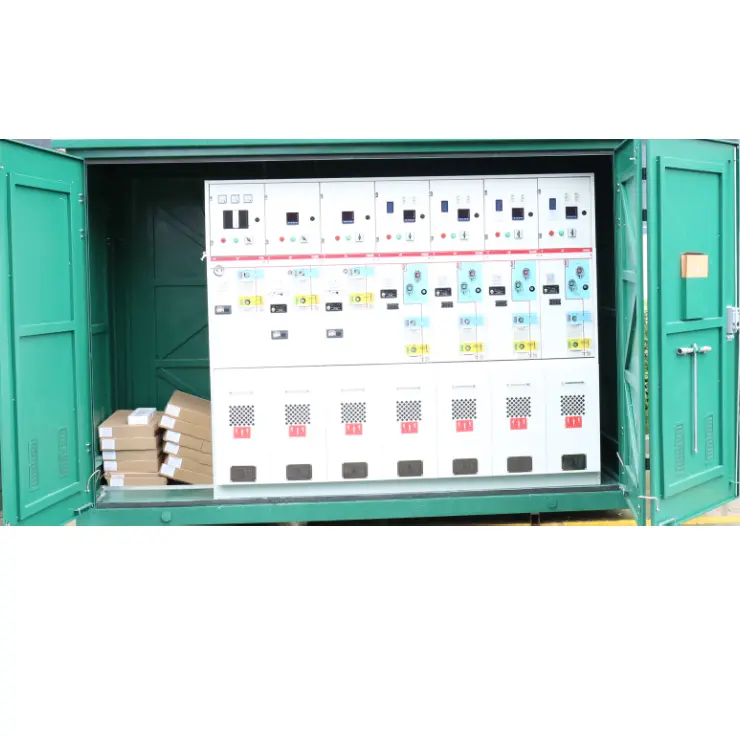

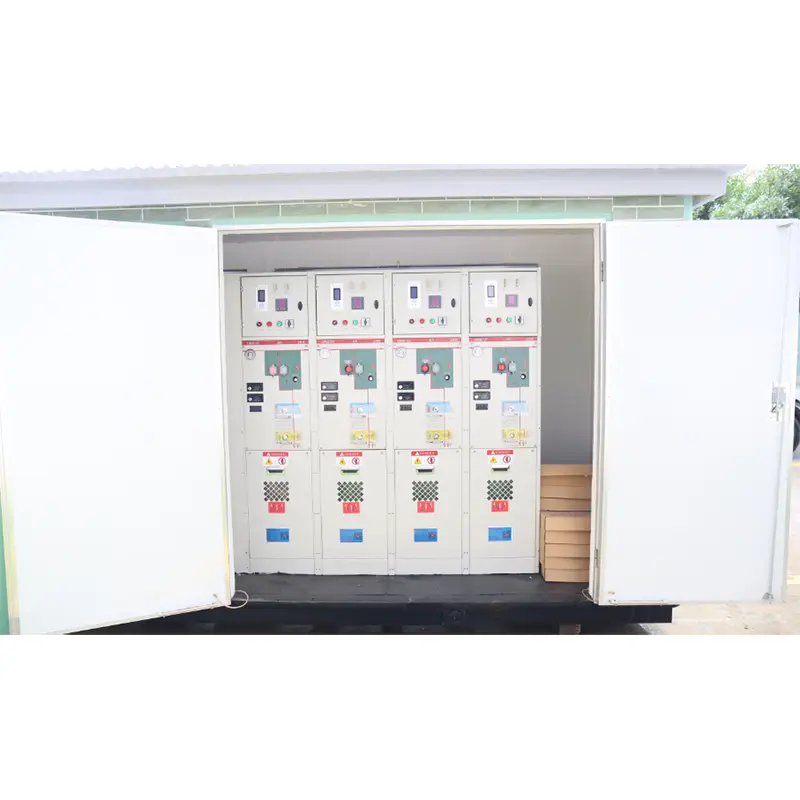

Cała zamknięta izolowana szafka gazowa

● Warunki użytkowania

KXMR6-12 Typ Wszystkie zamknięte izolowaną szafkę gazową jest odpowiednia dla różnych środowisk, takich jak wysoka i niska temperatura (+40 ℃ ~ -40 ℃), wilgotność, kurz, zanieczyszczenie soli, min i duża wysokość (1000 m), krótkoterminowe zanurzenie w wodzie w ciągu 24 godzin nie wpływa na stosowanie.

Uwaga: Jeśli wysokość jest wyższa, należy wskazać określoną wysokość.

● Funkcje produktu

▶ KXRM6-12 Wszystkie zamknięte izolowaną szafkę gazową wykorzystuje gaz SF6 jako ośrodek gaśniczy i izolacyjny.

▶ Gabinet jest w pełni uszczelniony i izolowany; Buski, przełączniki i części na żywo są całkowicie zamknięte w skorupce ze stali nierdzewnej.

▶ Wnęka jest wypełniona gazem 1,4Bar SF6, a poziom ochrony osiąga IP67: Całkowiste urządzenie przełącznika są całkowicie nienaruszone przez zewnętrzne warunki środowiskowe, które mogą zapewnić normalne działanie przełącznika nawet w skrajnych przypadkach, takich jak krótkoterminowe zanurzenie wody, a produkt jest bezobsługowy przez całe życie.

▶ Gabinet ma idealne „pięcipretoencyjne” urządzenie blokujące, które całkowicie eliminuje możliwe niepowodzenia pracy personelu i sprzętu spowodowane przez ludzką nieoperację.

▶ Wszystkie szafki mają niezawodne kanały pomocy bezpiecznego ciśnienia, które mogą zapewnić bezpieczeństwo osobiste operatorów nawet w skrajnych przypadkach.

▶ Gabinet jest podzielony na dwa typy: kombinacja jednostek stałej i kombinacja jednostek rozszerzalnych.

▶ Rozmiar KXRM6-12 Cała zamknięta izolowana szafka gazowa jest wygodna do zainstalowania i może być odpowiednia do miejsc o wąskiej przestrzeni i słabych warunkach środowiskowych.

▶ Gabinet może być wyposażony w urządzenia elektryczne, zdalne i monitorowanie zgodnie z różnymi potrzebami użytkowników.

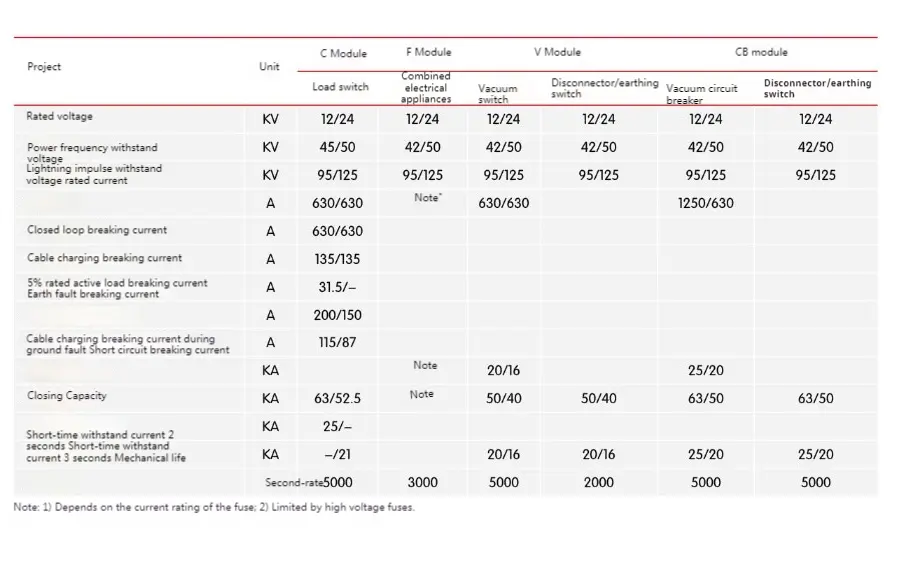

● Parametr techniczny

● Ochrona transformatora i linii

KXRM6-12 Cała zamknięta izolowana jednostka szafki gazowej zapewnia dwa tryby ochrony transformatora, a mianowicie aparat połączenia bezpiecznika przełącznika obciążenia i wyłącznik z ochroną przekaźnika.

1. Ochrona transformatora jest kombinacją ograniczającego prąd bezpiecznik i przełącznika obciążenia wysokiego napięcia. Pokój bezpiecznikowy zostanie zainstalowany za osobną zablokowaną obudową znajdującą się z przodu urządzenia. Przełącznik obciążenia wykorzystuje sprężynowy mechanizm magazynowania energii, który może być wywołany przez napastnik bezpiecznika.

2. Zamówienie, aby ułatwić wymianę bezpiecznika, uchwyt roboczy można użyć do usunięcia pokrywy końcowej komory bezpiecznikowej. Mechanizm wyzwalania bezpiecznika jest wstępnie przygotowany, co zapewnia wodoodporną wydajność całego systemu.

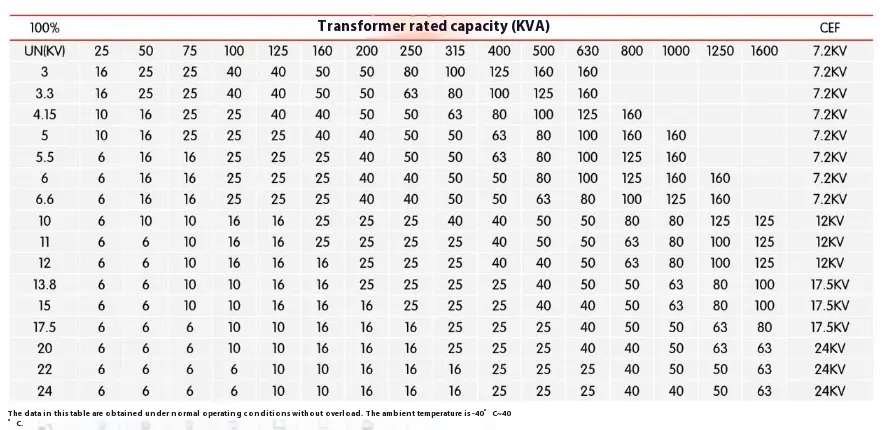

● Tabela porównawcza bezpieczników i transformatora

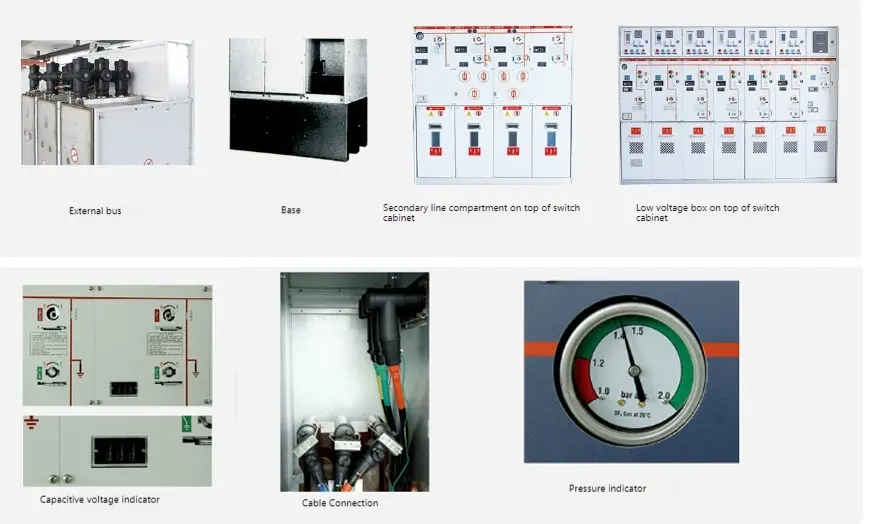

● Opcjonalne akcesoria

◆ Kontakt pomocniczy

Wszystkie przełączniki obciążenia i wyłączniki mogą być wyposażone w pozycję przełącznika 2NO+2NC. Zespół równoległa (AC lub DC) można zainstalować na przełączniku i wyłączniku transformatora, a komponent sterowania niskim napięciem znajduje się za panelem przednim.

◆ Wskazanie napięcia

Wskaźnik napięcia pojemnościowy pokazuje, czy tuleja jest naładowana, czy nie, a gniazdo może być używane do fazy jądrowej.

◆ Wskaźnik zwarcia i uziemienia

Aby ułatwić położenie błędu, moduł przełącznika kablowego może być wyposażony w zwarcie i wskaźniki uszkodzeń do prostego wykrywania błędów.

◆ Operacja elektryczna

Jest to standardowy schemat mechanizmu ręcznego działania jednostki przełącznika kablowego i jednostki transformatora. Możesz także zainstalować elektryczny mechanizm operacyjny. Przełączniki kablowe, wyłączniki próżniowe i przełączniki uziemienia są obsługiwane przez mechanizmy znajdujące się za panelem przednim. Wszystkie przełączniki i wyłączniki mogą być obsługiwane przez uchwyt operacyjny (konfiguracja standardowa) lub mogą być wyposażone w mechanizm pracy silnika (akcesoria). Jednak przełącznik uziemienia może być obsługiwany tylko ręcznie, a skonfigurowany jest mechanizm zamykania prądu błędu.

◆ Okablowanie

Instalowane są standardowe tuleje zgodnie z DIN47636. Wszystkie tuleje mają tę samą wysokość od ziemi i są chronione płytą do pokrycia kablowego. Niektóre płyty pokrywowe można połączyć z przełącznikiem uziemienia, a specjalne płyty pokrywowe do podwójnego kabla można również użyć do podwójnych linii przychodzących kabel.

◆ Wskaźnik ciśnienia

Zwykle wyposażony w wskaźnik ciśnienia, który jest utworzony przez manometr. Ponadto można zapewnić styki elektryczne w celu wskazania redukcji ciśnienia.

◆ Blokada klucza

Kluczowe zamki dla wyłączników, przełączników obciążenia i przełączników uziemienia można zainstalować. Może być wyposażony w półtasu blokady, który jest odpowiedni dla wyłączników, przełączników obciążenia i przełączników uziemienia.

◆ Quencher

Wszystkie jednostki sieci pierścieniowej mogą być wyposażone w aresztowania ARC. Gdy występuje w środku, zatrzymania łuku automatycznie zamykają przychodzące tuleje, w tym moduły D, DE i V, a wszystkie moduły kablowe mogą być wyposażone w aresztowanie łuku. Muszą zamówić z urządzeniem i nie mogą go zmienić. Działanie gaśnicy można wskazać tą metodą, a styki elektryczne w szafce SF6 są podłączone do zacisku za panelem przednim.

● Opis programu

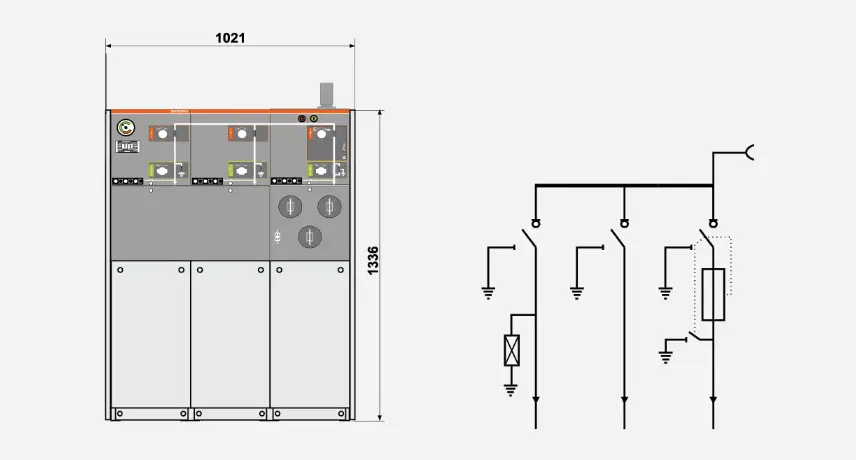

◆ Schemat 1 SA+CCF+

Zainstaluj błyskawicę w autobusie i pozostaw do rozszerzenia.

Uwaga: Liczba jednostek przełącznika nie może być mniejsza niż 3.

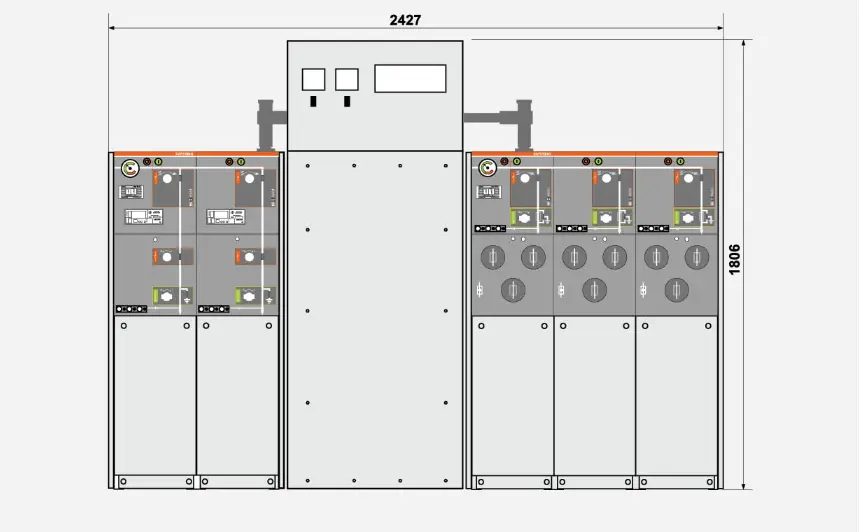

◆ Schemat 2 CCF+

Zainstaluj błyskawicę w linii przychodzącej i rezerwuj rozszerzenie.

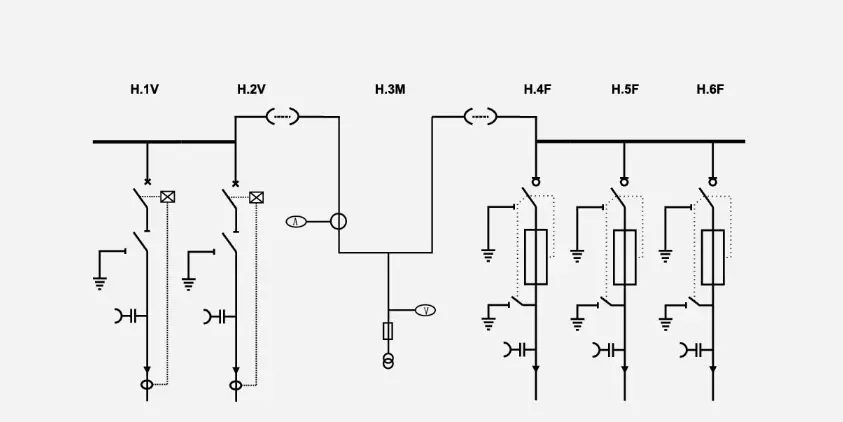

◆ Schemat 3 w+m+fff

Obliczenie po stronie wysokiego ciśnienia
