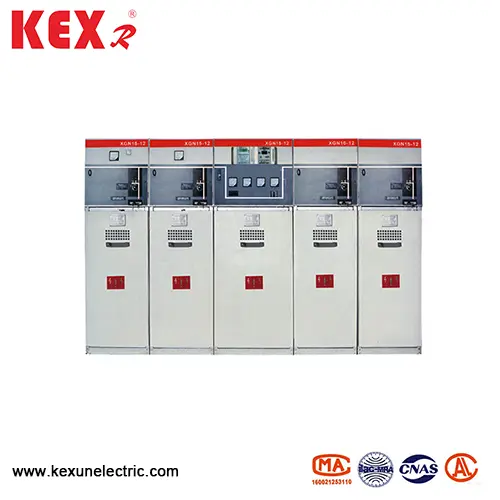

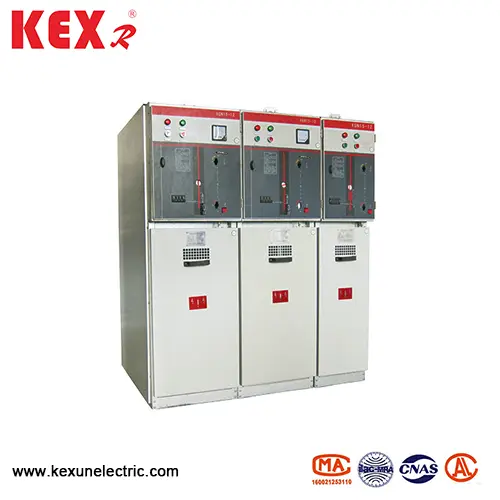

Główna jednostka pierścienia szesnastkowego

● Główna aplikacja

XGN15-12 Typ typu szesnastkowego pierścienia głównego Oddziału głównego dla systemów elektroenergetycznych AC 50 Hz i 12KV, powszechnie stosowanych w sieciach przemysłowych i cywilnych pierścieni kablowych oraz projektach terminali zasilających, szczególnie odpowiednie dla obszarów mieszkalnych miejskich, małych podstacji wtórnych, stacji przełączników, przemysłowych i górniczych przedsiębiorstw.

● Warunki użytkowania

▶ Wysokość: ≤ 1000 m. (Jeśli mają specjalne wymagania, należy je wskazać podczas zamawiania)

▶ Temperatura środowiska: -25 ~ 40 ℃

▶ Średnia dzienna wilgotność względna ： ≤95%

▶ Średnia miesięczna wilgotność względna ： ≤90%;

▶ Stopień odporności na wstrząsy ： 8 stopnie

▶ Stawia wolne od gwałtownych wibracji, uderzenia, pożaru, korozji chemicznej i eksplozji.

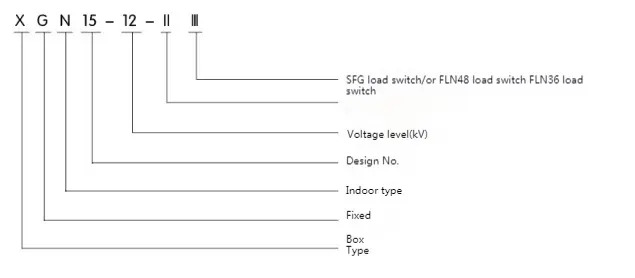

● Model i znaczenie

● Spotykają się kryteria

XGN15-12 typ główny pierścień szesnastkowy spełnia następujące kryteria:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Parametry techniczne i wymiar

● Struktura i podstawowe elementy szafki przełącznika obciążenia

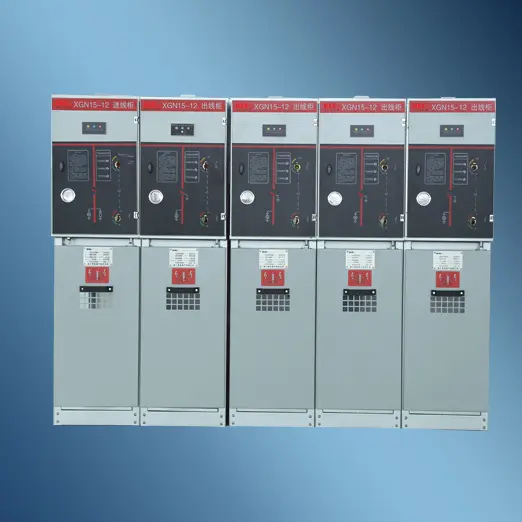

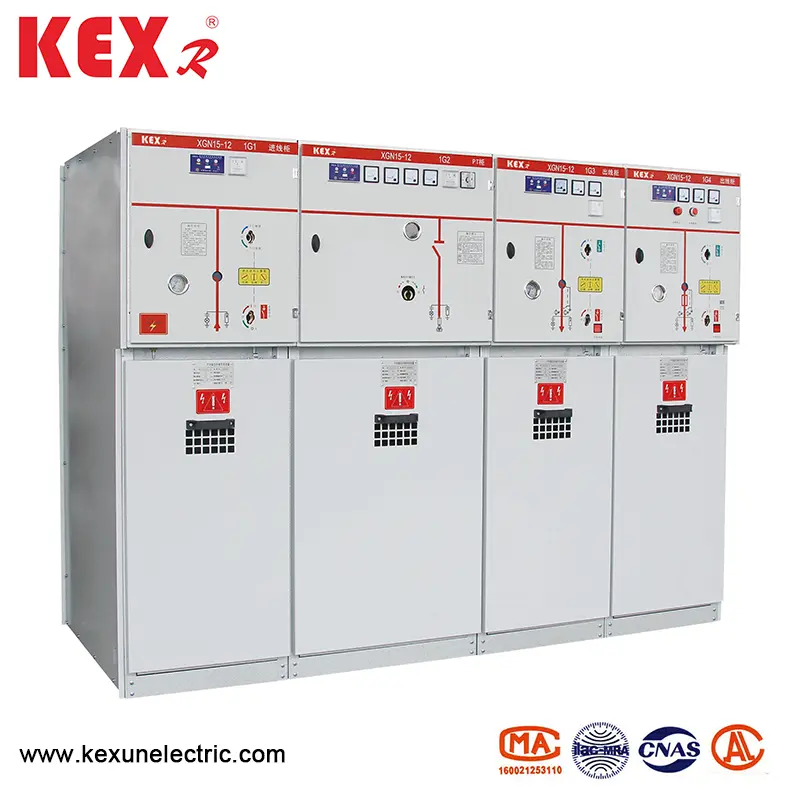

◆ XGN15-12 Rodzaj pierścienia szesnastkowego jednostki głównej Struktura: Pokój magistrali+przełącznik obciążenia+mechanizm roboczy+mechanizm blokowania i pomieszczenie kontrolne niskiego napięcia

◆ Przełącznik ładowania

W pomieszczeniu przełączowym jest zainstalowany przełącznik obciążenia trzyp Stan. Skorupa przełącznika obciążenia jest wykonana z żywicy epoksydowej i wypełniona heksaklorkiem siarkowym (SF). ) Gaz jest medium izolacyjnym, a SF można zainstalować w pomieszczeniu przełączającym zgodnie z wymaganiami klienta. Miernik gęstości gazu lub miernik gęstości gazu z kontaktem alarmowym.

◆ Kabel

Szafka przełącznika obciążenia ma dużo kabli, która jest używana głównie do połączenia kablowego, dzięki czemu jedno-rdzeniowe kable mogą być podłączone przez proste nieskrępowane głowice kablowe, a jednocześnie błyskawica, prąd transformator, przełącznik dolnego uziemienia i inne elementy mogą być instalowane w dużej przestrzeni. Zgodnie ze standardowym projektem drzwi szafki mają okno obserwacyjne i urządzenie blokujące bezpieczeństwo, a dolna płyta kablowa jest wyposażona w pokrycie uszczelniające i zacisk kabla z ramą wsporczą o odpowiednim rozmiarze. Dolna płyta i rama drzwi kablowych można usunąć, aby ułatwić instalację kablową.

◆ Mechanizm ugniatania, mechanizm blokowania i pomieszczenie kontrolne niskiego ciśnienia

Pokój niskiego napięcia z blokadą odgrywa jednocześnie rolę panelu sterowania. Komora niskiego napięcia jest wyposażona w sprężynowy mechanizm operacyjny z wskaźnikiem pozycji, mechanicznym blokadą i urządzeniem, a także może być wyposażona w styki pomocnicze, cewkę wyzwalającą, mechanizm wyzwalania awaryjnego, pojemnościowy wyświetlacz na żywo, blokadę kluczy i urządzenie elektryczne. Jednocześnie przestrzeń w komorze niskiego napięcia może być również wyposażona w obwód kontrolny, przyrząd pomiarowy i przekaźnik ochronny. Szafka o szerokości 750 mm ma dwie identyczne komory niskiego napięcia, które można wyposażone w więcej akcesoriów. Cała szafka przełącznika XGN15 można podzielić na dwie części, górna część szafki obejmuje miejsce autobusowe, przełącznik obciążenia, mechanizm pracy i pomieszczenie niskiego napięcia, które są oddzielone od dolnej linii kablowej. Dlatego sprzęt zainstalowany w górnej części można bezpiecznie i wygodnie przeglądać i zreformować, a całą górną jednostkę można wymienić.

◆ Pokój autobusowy

Pokój autobusowy jest ułożony w górnej części szafki. W pokoju autobusowym główne autobusy są połączone i biegną przez cały rząd szaf przełączników

◆ Podstawowe komponenty głównego pierścienia typu XGN15-12

▶ Switch FLN36 jest opracowywany i produkowany przez firmę poprzez wprowadzenie technologii zagranicznych i zgodnie z wymaganiami krajowego systemu elektroenergetycznego.

▶ Przełącznik obciążenia ma trzy stany: zamknięcie, otwieranie i uziemienie. Dynamiczne i statyczne styki przełącznika obciążenia są umieszczane w odlewanej przez matrycy skorupa żywicy epoksydowej o wzmocnionej strukturze i SF. Gaz jest medium gaśniczym łuku, a ciśnienie powietrza wynosi 14bar. Każdy przełącznik obciążenia jest uszczelniony i bez konserwacji, a barometr można wybrać osobno. Typową metodą instalacji przełącznika obciążenia w szafce sieciowej jest umieszczenie stalowej partycji między kablem a miejscem autobusu oraz zainstalowanie jej poziomo. Ta metoda instalacji izoluje miejsce autobusowe z kabla, aby spełnić najbardziej rygorystyczne wymagania bezpieczeństwa w zakresie obsługi i konserwacji. Jeśli w środku pojawi się łuk, z tyłu skorupy przełącznika obciążenia znajduje się słaby punkt strukturalny, który zostanie zmyty, a następnie zawór wyładowania łuku na szafce zostanie zmyty, a przepływ powietrza nad ciśnieniem będzie kierowany poza szafką.

▶ Przełącznik obciążenia ma dwa mechanizmy działające ： Pojedyncza sprężyna mechanizm pracy (typ K) i mechanizm operacyjny podwójnego sprężyny (typ A), mechanizm elektryczny można dodać do dwóch rodzajów mechanizmów roboczych, aby zrealizować zdalną kontrolę elektryczną.
