Szafka sieciowa o wysokim napięciu

Kexun jest producentem specjalizującym się w szafce sieci o wysokim napięciu w Chinach.

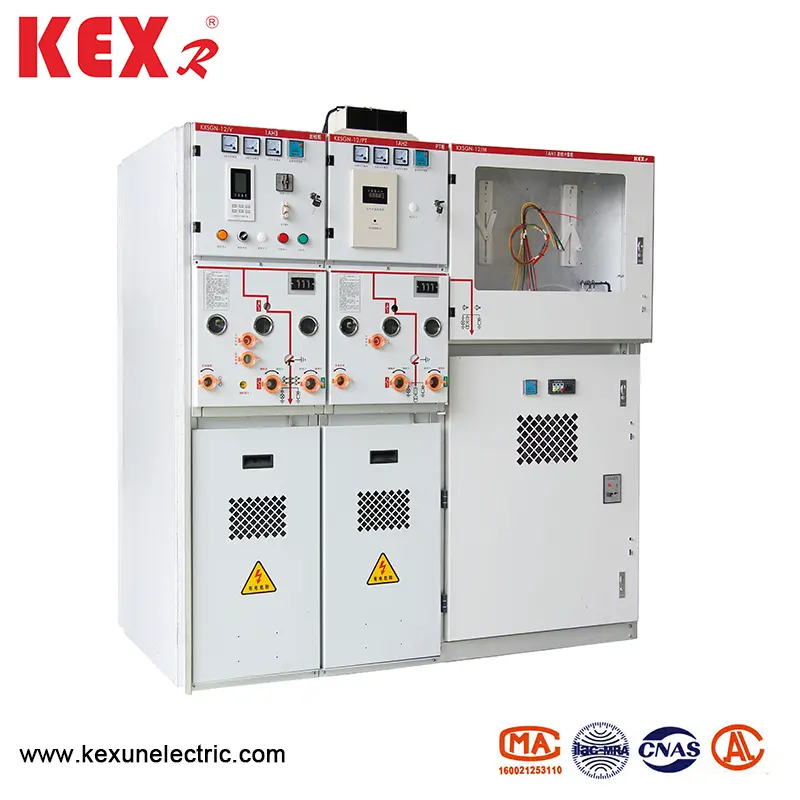

Najlepiej sprzedające się produkty KXSGN-12-SIS3 to solidna izolacja w pełni zamknięta rozdzielnica. Przyjmuje modułową, w pełni uszczelnioną, w pełni izolowaną i w pełni metalową strukturę zamkniętą. Powierzchnia jest pokryta przewodzącą lub półprzewodową warstwą ekranową, która może być bezpośrednio i niezawodnie uziemiona.
Model: KXSGN-12-SIS3
Marka: Kexr

Wyślij zapytanie

Opis produktu

● Funkcja projektowania

▶ W wyłącznik i moduł przełącznika przełącznika przełącznika próżniowego są kapsułkowane przez żywicę epoksydową. Modułowy zintegrowany obwód główny z ręcznym i elektrycznym rozłączeniem trzech stacji.

▶ Moduł wyłącznika przerywacza próżniowego ma możliwość otwierania i zamykania prądu zwarcia.

▶ W położeniu uziemienia zamykającego się odłącznika trzech stacji występuje widoczne złamanie, a rozłącznik i przełącznik uziemienia mogą szybko otworzyć i zamykać prąd zwarcia.

▶ Pudełko powietrzne izolowanej żywicy żywicy epoksydowej uszczelniona przez trzy stacowe przełącznik izolacyjny może ciśnić suche powietrze przez 0,04 MPa. Jest wyposażony w manometrę do monitorowania ciśnienia wewnętrznego online, aby zapobiec wyciekom i ekstrawazji oraz chronić przełącznik izolujący i przełącznik uziemienia.

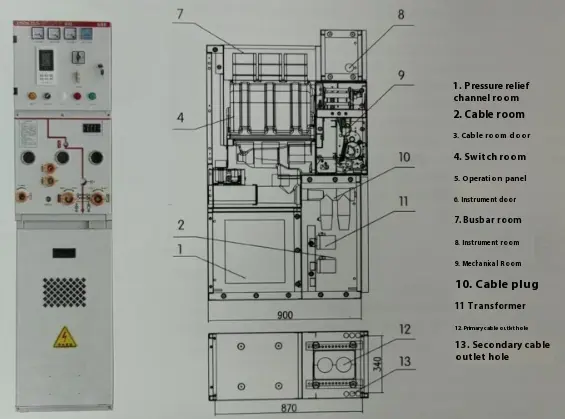

● Wymiar strukturalny

High Voltage Ring Network Cabinet

● Rysowanie górnego izolowanego wymiaru

Plan	Szerokość szaf	Głębokość gabinetu	Wysokość szaf	Zarys ogółu
Linia przychodząca PT	450	900	1600	Pogłębiaj 260
Przychodzą i zarys	425	900	1600	Pogłębiaj 260
Przełącznik wzajemnego połączenia	425	900	1600	Pogłębiaj 260
Izolacja połączeń	425	900	1600	Pogłębiaj 260
Podnoszenie autobusów	425	900	1600	Pogłębiaj 260
Tradycyjny pomiar	750	900	1600	Pogłębiaj 260
Kompaktowy pomiar	425	900	1600	Pogłębiaj 260
Zasilacz Pt	450	900	1600	Pogłębiaj 260
Stacja bazowa kontroli i ochrony	425	900	1600	Pogłębiaj 260

● Techniczne tabele parametrów

◆ Parametr techniczny Breaker

Przedmiot		Jednostka	Dane
Napięcie znamionowe		Kv	12
Częstotliwość oceniana		Hz	50
Znamiony poziom izolacji	1M Częstotliwość robocza wytrzymanie napięcia	Kv	42
	Impuls błyskawiczny wytrzymał napięcie	Kv	75
Prąd oceniany		A	630	1250
Znamionowy prąd rozbijający zwarcie （1SC）		.	20 35	31.5
Znamionowy prąd zamykania zwarcia （pik）		.	50 63	80
Oceniły szczyt wytrzymałości prądu		.	50 63	80
Znamionowe krótkoterminowe wytrzymanie prądu		.	20 25	31.5
Ocenione krótkie czasy zrywania czasów przełomowania		Czas	30	30
Oceniono krótki czas na przełomowy czas trwałego czasu		S	4
Oceniona sekwencja operacyjna	Auto Reconing		Off-0,3S-Onoff-180-Onoff
	Nieautomatyczne przetwarzanie		Off-0,3S-Onoff-180-Onoff
Życie mechaniczne		Czas	3000
Znamionowe przełomowe prąd z pojedynczych kondensatorów		A	630
Znamionowe przełom Bank Bank Bank kondensatorów B		A	400

◆ Parametry techniczne przełącznika obciążenia (jednostka C)

Przedmiot	Jednostka	Dane
Prąd oceniany	A	630
Znamionowy zwarci	.	50
Znamionowe krótkoterminowe wytrzymanie bieżące	Ka/s	20/4
Ładuj przełącznik mechaniczny	Czas	10000
Załaduj życie elektryczne	Czas	10000

◆ Parametry techniczne przełącznika obciążenia (jednostka C)

Przedmiot	Jednostka	Dane
Prąd oceniany	A	125
Znamionowy prąd przerwy na zwarcie	.	31.5
Znamionowy prąd zamykający zwarcie	.	80
Znamionowy prąd przekazania	A	3150

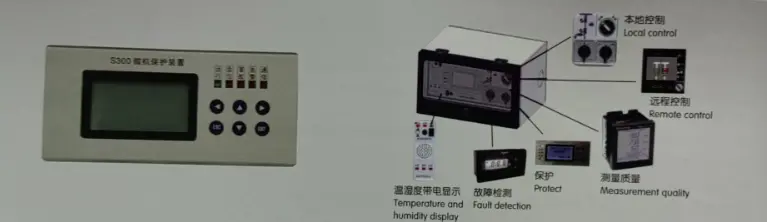

● Terminal inteligencji szafki sieci o wysokim napięciu

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 Seria szafki sieciowego o wysokim napięciu przyjmuje wielofunkcyjny inteligentny terminal obrońcy, który jest nową generacją wielofunkcyjnej kontroli kontroli operacji i ochrony terminali opracowanych przez KEXR, monitorowanie błędów w zakresie inteligentnego monitorowania, realizację symulacji obwodu pierwotnego, ochronę przekaźnika mikrokomputerowego, pomiaru, temperatury i wilgotności, monitorowanie kabli. Jego wygląd jest wykwintny i piękny, który upraszcza panel szaf Switch, zmniejsza ogólną objętość szafki na izolację, skutecznie poprawia wydajność instalacji zewnętrznej i poprawia jakość rozdzielnic.
