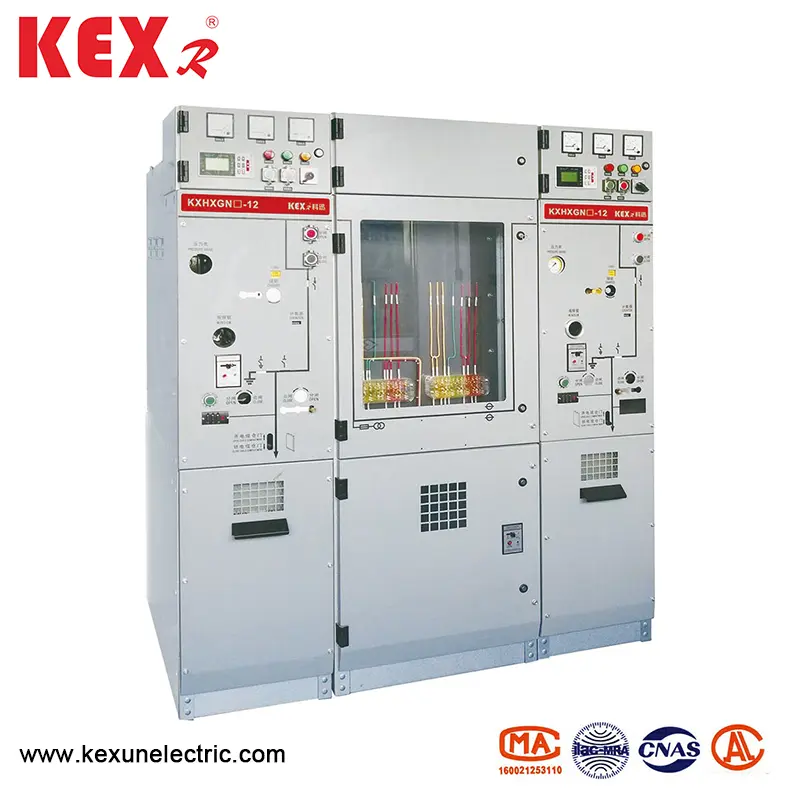

Szafka siatkowa o wysokim napięciu

Jako znany producent szafy netto o wysokim napięciu w Chinach, produkty HXGN (H) □ -12 mają charakterystykę prostej struktury, elastycznej pracy, niezawodnej instalacji i wygodnej instalacji oraz może zapewnić zadowalające rozwiązania techniczne dla różnych aplikacji i różnych użytkowników.
Model: HXGN (H) □ -12
Marka: Kexr

Wyślij zapytanie

Opis produktu

● Przegląd produktu

Szafka netto o wysokim napięciu wykonana przez Kexun przyjmuje zaawansowaną technologię wykrywania, technologię informacyjną oraz prostą i elastyczną konfigurację, aby zaspokoić stale zmieniające się zapotrzebowanie rynkowe, a także spełnia wymagania inteligencji siatki mocy.

HXGN (H) □ -12 Rodzaj netto pierścienia o wysokim napięciu jest odpowiednia do przemysłowych i cywilnych sieci pierścieni kablowych oraz projektów terminali sieci dystrybucji. Jako akceptacja i dystrybucja energii elektrycznej jest szczególnie odpowiednia do dystrybucji energii w obszarach mieszkalnych miejskich, małych wtórnych podstacjach, stacjach przełączających, pudełku do oddziału kablowego, podstacjach typu pudełkowych, przedsiębiorstwach przemysłowych i górniczych, centrach handlowych, lotniskach, metrach, wytwarzaniu energii wiatrowej, szpitalach, szpitalach, stadionach, kolejowych, tunelach i innych miejscach.

HXGN (H) □ -12 spełnia wymagania dotyczące odpowiednich krajowych standardów, standardów branży energii elektrycznej, standardów międzynarodowych i innych standardów. Jego przełączniki i główne elementy elektryczne są modułami zintegrowanymi, a części przewodzące między fazami są kapsułkowane przez izolację stałą. Złącza kablowe ekranowane są używane do zewnętrznego okablowania, a do łączenia magistrali funkcjonalnych jednostek używane są ekranowane autobusy izolowane. Dlatego bezpieczeństwo użycia jest znacznie ulepszone. Jednocześnie jego mechanizm operacyjny przyjmuje mechanizm sprężyny, a jego życie mechaniczne jest ponad 10000 razy. Cały status danych operacyjnych i sprzętu mogą być monitorowane zdalnie i bez nadzoru. Jest to lepsze urządzenie dystrybucji energii.

W szafce można wybrać następujące jednostki w celu utworzenia ekonomicznego i praktycznego zasilacza: jednostka wyłącznika obwodu próżniowego (630a, 20-25ka); Jednostka przełącznika obciążenia próżniowego (630, 20-25ka).

● Techniczne tabele parametrów

◆ Szafka wyłącznika

Przedmiot			Jednostka	Dane
Napięcie znamionowe			Kv	12
Częstotliwość oceniana			Hz	50
Znamiony poziom nasłania się	1 minutę częstotliwości zasilania wytrzymaj napięcie	Podłoże, naprzemienne	Kv	42
		Złamanie izolacji		48
	Impuls błyskawiczny wytrzymał napięcie (szczyt)	Podłoże, naprzemienne	Kv	75
		Złamanie izolacji		85
	1 minutę częstotliwości zasilania wytrzymaj napięcie pętli sterowania (do uziemienia)		Kv	2
Prąd oceniany			A	630
Znamionowe krótkoterminowe wytrzymanie prądu (wartość wirtualna)		Główny przełącznik obwodu/uziemienia	.	24/4s
		Pętla połączenia uziemienia	.	21,7/4s
Oceniły szczyt wytrzymałości prądu		Główny przełącznik obwodu/uziemienia	.	63
		Pętla połączenia uziemienia	.	54.5
Znamionowe prąd i czasy łamania zwarcia			Ka/czas	25/30
Znamionowy prąd zamykania zwarcia (pik)			.	63
Znamionowy prąd ładowania kabli			A	25
Znamionowe działanie wyłącznika				0-0.3S-CO-180S-CO
Życie mechaniczne	Przełącznik przerwy /izolacji obwodu		Czas	10000/3000
Stopień IP	Zapieczętowane pudełko			IP67
	Shellgear Shell			IP4X
Ciśnienie gazowe	Znamiony poziom ładowania gazu (20 ℃, ciśnienie miernika)		MPA	0.02
	Znamiony poziom funkcji gazu (20 ℃, ciśnienie miernika)		MPA	0
Upiepcyjność	Roczny wskaźnik wycieków		%/Rok	≤0,05

◆ Szafka przełącznika ładowania

Przedmiot			Jednostka	Dane
Napięcie znamionowe			Kv	12
Częstotliwość oceniana			Hz	50
Znamiony poziom nasłania się	1 minutę częstotliwości zasilania wytrzymaj napięcie		Kv

	Impuls błyskawiczny wytrzymał napięcie (szczyt)		Kv

	1 minutę częstotliwości zasilania wytrzymaj napięcie pętli sterowania (do uziemienia)		Kv	2
Prąd oceniany			A	630
Znamionowe krótkoterminowe wytrzymanie prądu (wartość wirtualna)		Główny przełącznik obwodu/uziemienia	.	24/4s
		Pętla połączenia uziemienia	.	21,7/4s
Oceniły szczyt wytrzymałości prądu		Główny przełącznik obwodu/uziemienia	.	63
		Pętla połączenia uziemienia	.	54.5
Znamionowy prąd zamykania zwarcia (pik)		Przełącznik obciążenia/przełącznik uziemienia	.	63
Znamionowy prąd przerywania obciążenia aktywnego			A	630
Znamionowy prąd przerywający zamkniętą pętlę			A	630
5%znamionowy prąd przerywania obciążenia aktywnego			A	31.5
Znamionowy prąd ładowania kabli			A	10
Znamione czasy przekładania obciążenia			Czas	100
Łamanie prądu podłoża			A/czas	31,5/10
Przerwa prądu obwodu i ładowania kablowego pod prądem uziemienia.			A/czas	17.4/10
Życie mechaniczne	Przełącznik przerwy /izolacji obwodu		Czas	10000/3000
Stopień IP	Zapieczętowane pudełko			IP67
	Shellgear Shell			IP4X
Ciśnienie gazowe	Znamiony poziom ładowania gazu (20 ℃, ciśnienie miernika)		MPA	0.02
	Znamiony poziom funkcji gazu (20 ℃, ciśnienie miernika)		MPA	0
Upiepcyjność	Roczny wskaźnik wycieków		%/Rok	≤0,05

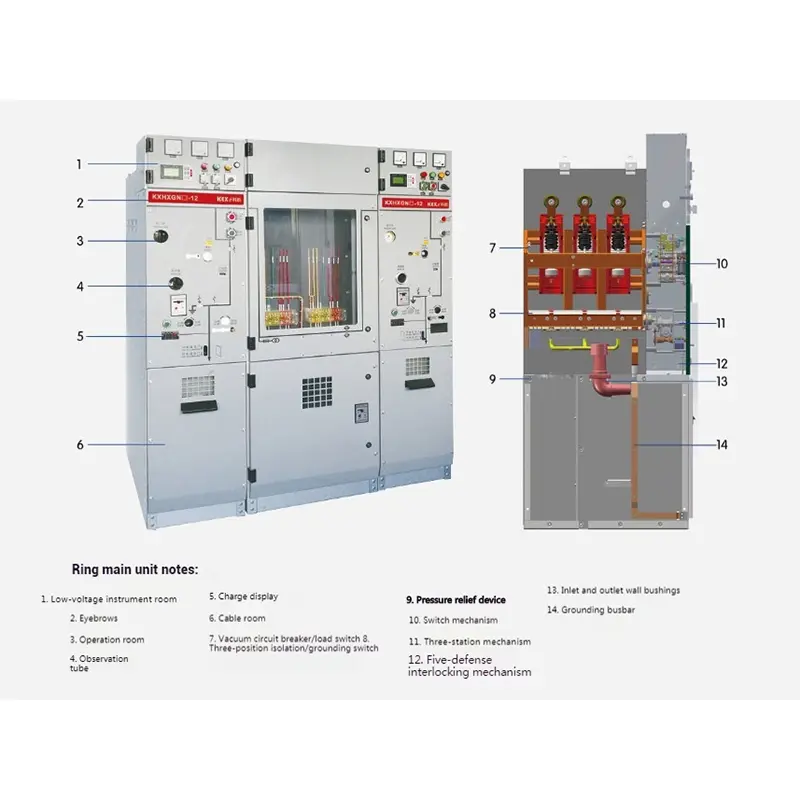

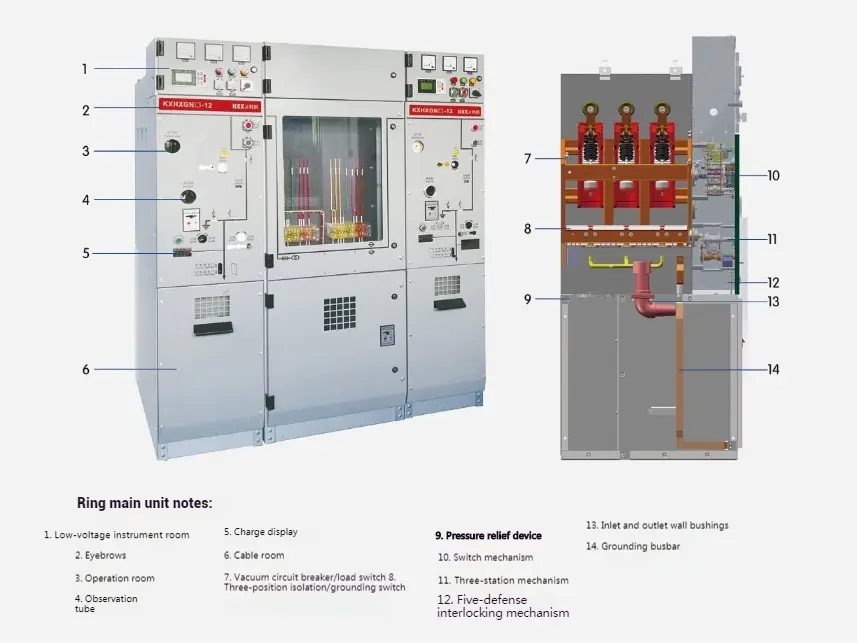

● Struktura produktu

High Voltage Ring Net Cabinet

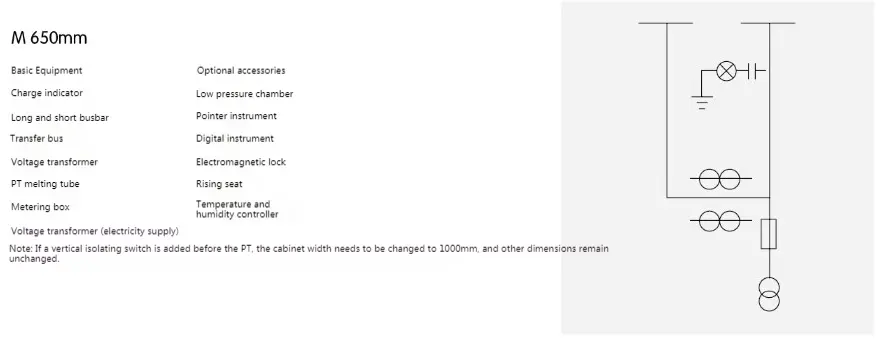

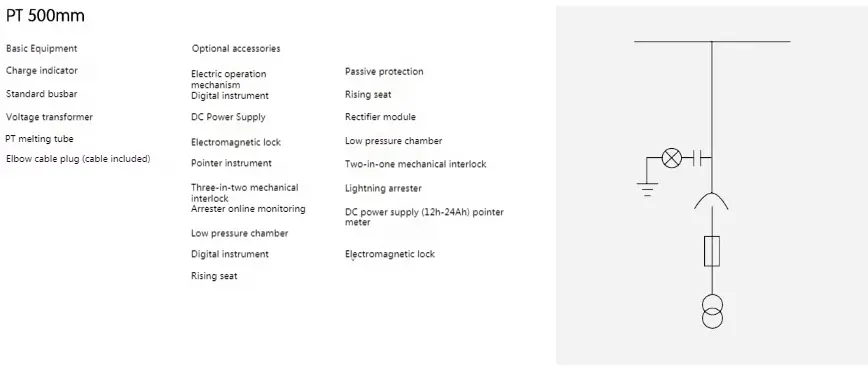

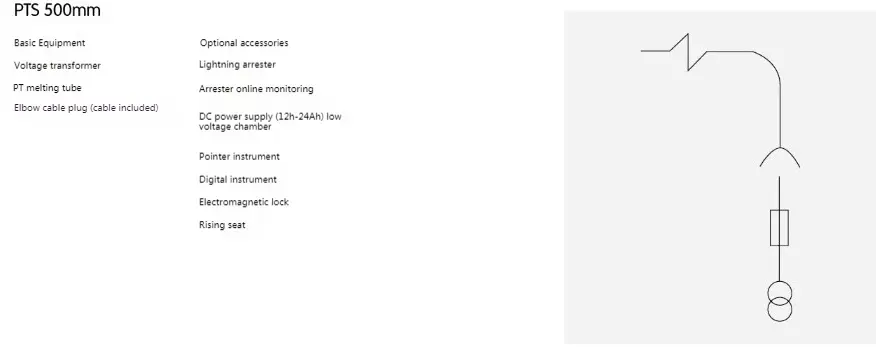

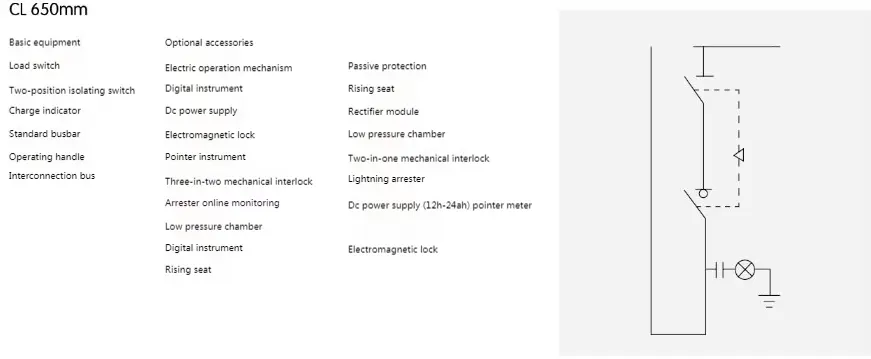

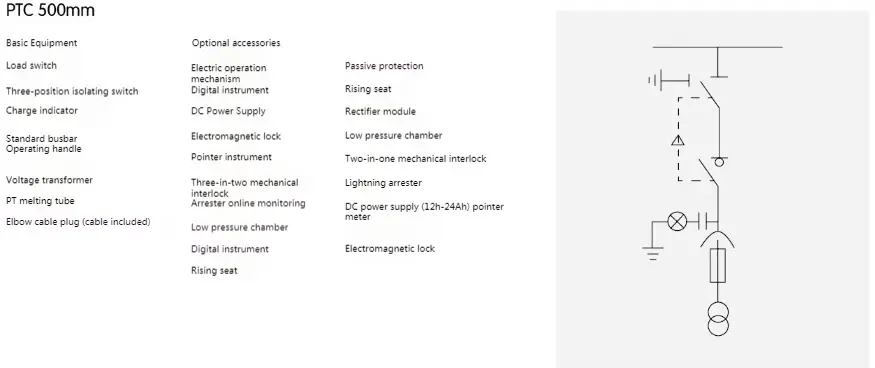

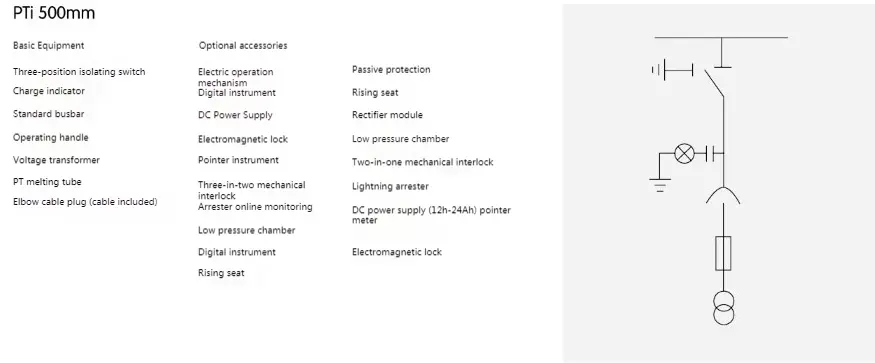

● Plan alokacji szafki netto o wysokim napięciu

High Voltage Ring Net Cabinet

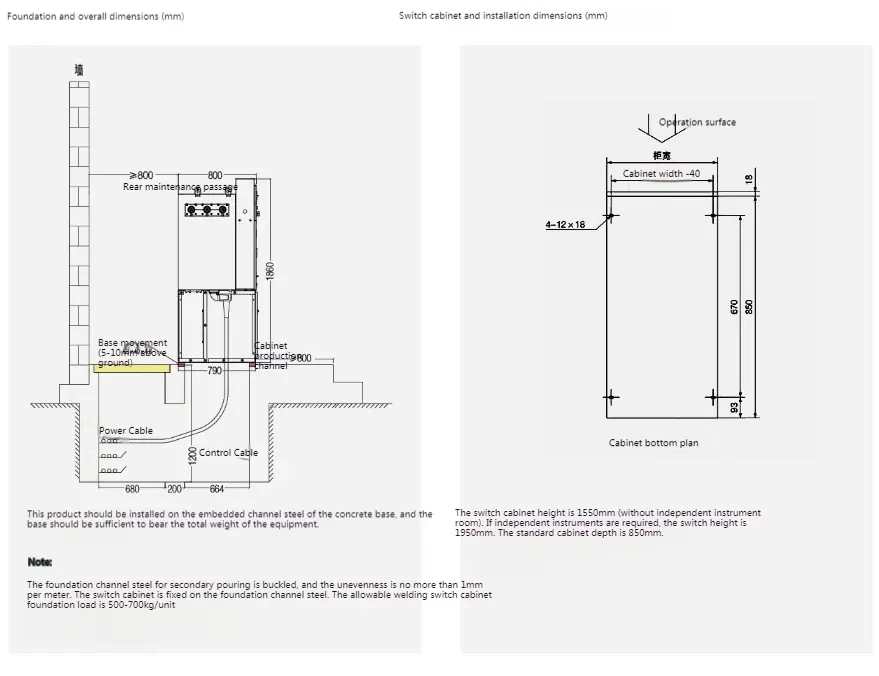

◆ Instrukcje instalacyjne

High Voltage Ring Net Cabinet
