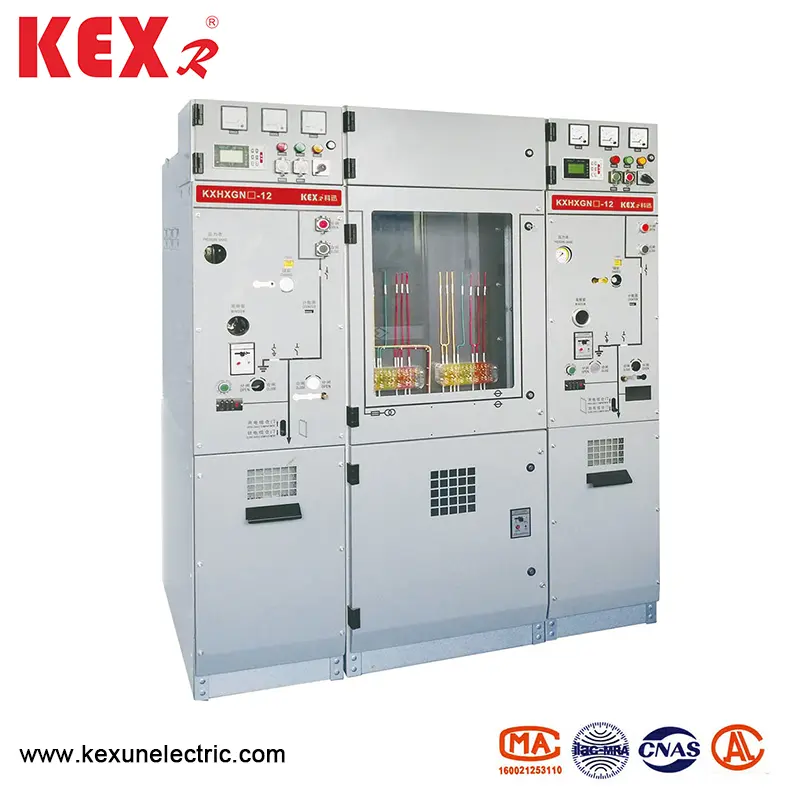

Główna jednostka pierścienia izolowanego gazu ochrony środowiska

● Funkcje produktu

▶ Szeroki Zakres zastosowania: Główna jednostka pierścienia izolowana przez ochronę ochrony środowiska nie używa toksycznego i szkodliwego gazu, który określa bezpieczeństwo środowiska użytkowania. Niezależnie od tego, czy znajduje się w piwnicy, w tunelu, na statku, czy w różnych środowiskach wewnątrz i na zewnątrz. Wnętrze magazynu wysokociśnieniowego można wypełnić suchym powietrzem lub azotem, które jest odpowiednie do bezpiecznego użycia w trudnych warunkach, takich jak duża wysokość, silna burza piaskowca, niska temperatura, ciężka zimna, wysoka ochrona środowiska, miejsca do pracy, w bezpiecznych miejscach odpornych na eksplozję, mgłę o dużej soli i kondensację. W pełni izolowany i w pełni zamknięty, nadaje się sprzęt do kontynuowania biegania po wykonaniu środków czyszczenia i suszenia po krótkim okresie napływu wody.

▶ Bez konserwacji: HXGN (H) □ -12 Rodzaj Ochrony Środowiska Izolowany izolowany pierścień jest w stanie całkowicie uszczelnionym, z wyjątkiem części przełącznika wysokiego napięcia mechanizmu operacyjnego, aby można było uniknąć czyszczenia i konserwacji oraz koszt działania i konserwacji. Szafka przełącznika ma wysoki stopień automatyzacji, a funkcja wykrywania online poinformuje użytkownika o działaniu sprzętu w czasie rzeczywistym. Bardziej sprzyja automatyzacji sieci dystrybucji. Zmniejsz koszty obsługi ręcznej i koszty produkcji przedsiębiorstw energii elektrycznej.

▶ Wysokie bezpieczeństwo: Idealny układ blokujący, trzyfazowe złamanie izolacji jest wyraźnie widoczne, unikając wypadków z niewłaściwej opery. Anulowany SF. Zastosowanie gazu. Wzmocnij strukturę izolacji międzyfazowej, aby uniknąć zwarcia międzyfazowej lub wielobornej w celu rozszerzenia lub spowodowania wypadków wybuchowych. Przyjmuje się przenikliwość próżni z eksplozją i ochroną ochrony środowiska Energia próżniowa, a słup stałym uszczelniającym ma dalszą wydajność ochronną przełącznika.

▶ Łatwość działania: Przełącznik uziemienia odłącznika ma tylko jeden uchwyt operacyjny, więc nie ma potrzeby identyfikowania i martwienia się o błędy. Podczas pracy wyłącznika nie można obsługiwać uchwytu operacyjnego przełącznika uziemienia odłączającego i nie ma potrzeby skomplikowanego szkolenia technicznego, co sprawia, że ​​operacja jest niezwykle prosta i zapobiega błędu operacyjnego. Stały słup uszczelniający jest tworzony przez proces APG żywicy epoksydowej, który ma doskonałe właściwości elektryczne i mechaniczne

▶ Solidny słup uszczelniający jest kluczową częścią przełącznika, która jest zarówno częścią izolacyjną, jak i częścią łożyska. Jednocześnie spełnia wymagania techniczne odporności na ciepło, odporność na zimno, odporność na pękanie, wysoką wytrzymałość mechaniczną i dobrą wytrzymałość izolacyjną.

▶ Jedna konstrukcja szafki przyjmuje ogólną izolowaną magistralę i wtyczkę kablową wytwarzaną przez profesjonalnych producentów akcesoriów kablowych. Rozdzielnicę można zmontować na miejscu i rozszerzać się do woli, co pozwala uniknąć niedogodności związanych z transportem i instalacją spowodowaną przez wiele grup szaf. Oczywiście na żądanie można również podać połączone szafki.

▶ wyraźnie widoczne prawdziwe złamanie izolacji.

▶ Cała seria produktów jest zaprojektowana w jednolity sposób, zapewniając różnorodne typy szaf (wyłącznik, przełącznik obciążenia, PT, pasek magistrali, paska magistrali itp.) Wymagane przez użytkowników, a wymiary geometryczne są całkowicie spójne.

▶ Szafka przełącznika ma inteligentne interfejsy i pozycje instalacji czujników, które mogą spełniać wymagania inteligentnej siatki po wyposażeniu w inteligentny sprzęt.

▶ Główny autobus przyjmuje standardową suchą autobus z gumy silikonowej.

▶ Odłącznik przyjmuje rozłączenie trzech stacji, który jest zainstalowany po stronie magistrali.

▶ Doskonała wydajność głównej jednostki pierścieniowej ochrony środowiska

Określa, że ​​może całkowicie wymienić szafkę sieciową przełącznika obciążenia SF6.

● Warunki użytkowania

◆ Temperatura ： -25 ~ 45 ℃

◆ Max dzienna temperatura: 35 ℃

◆ Stopień IP ： Naładowane uszczelnienie ciała IP67, SHELET SIMET Shell IP4X

◆ Otaczające powietrze głównej jednostki pierścienia izolowanego przez ochronę środowiska nie powinno być oczywiście zanieczyszczone przez żrące palące gazowe i pary wodne.

◆ Nie ma częstego przemocy wibracji, a szorstkość projektu pod ostrymi częściami spełnia różne wymagania.

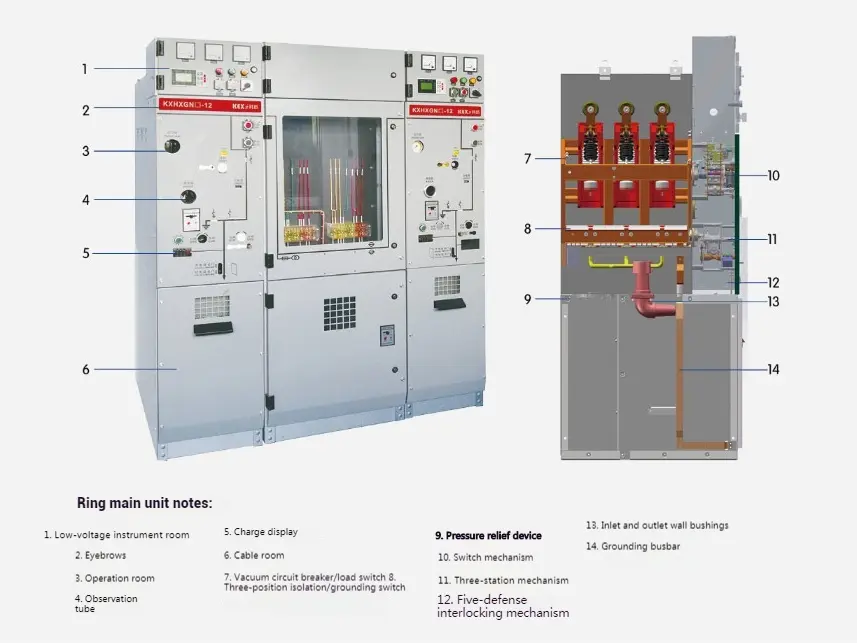

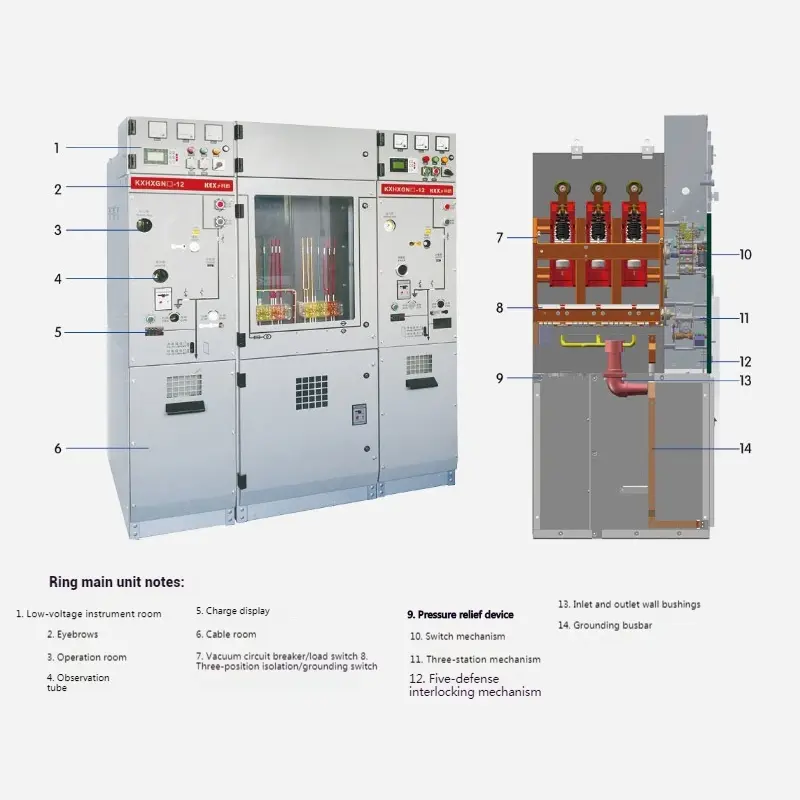

● Struktura szaf

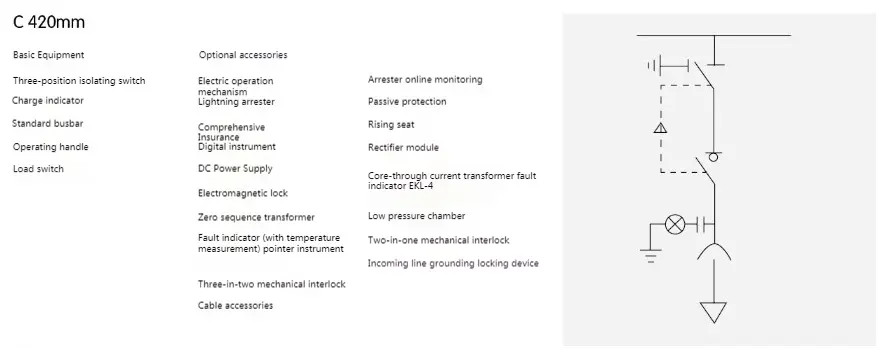

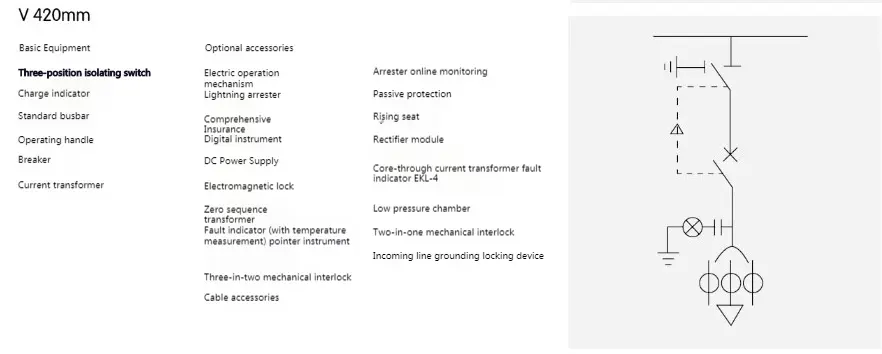

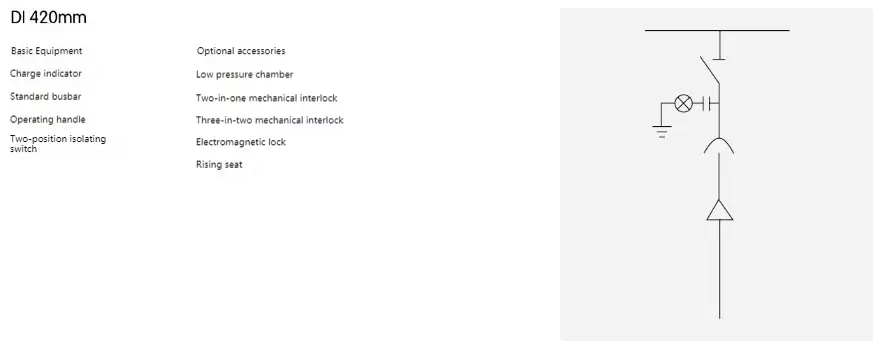

◆ Schemat konfiguracji 1 jednostki głównej izolowanej ochrony środowiska

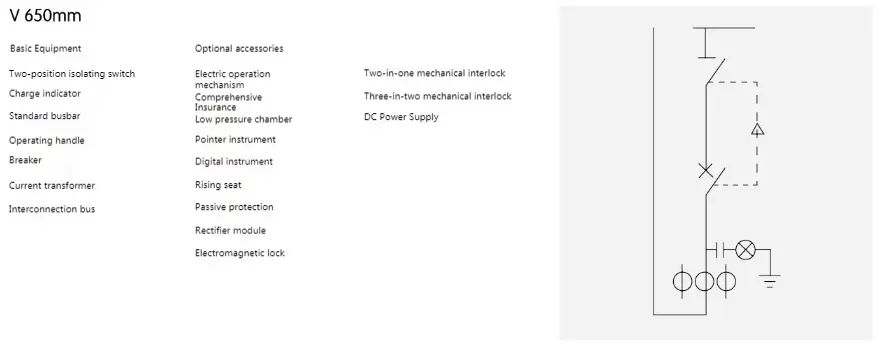

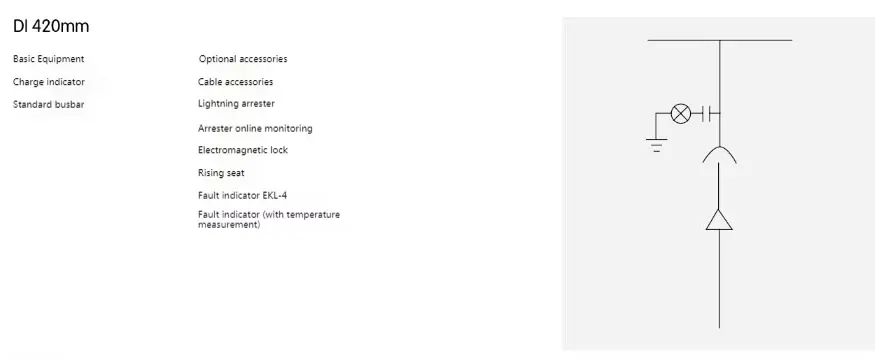

◆ Schemat konfiguracji 2 jednostki głównej izolowanej ochrony środowiska

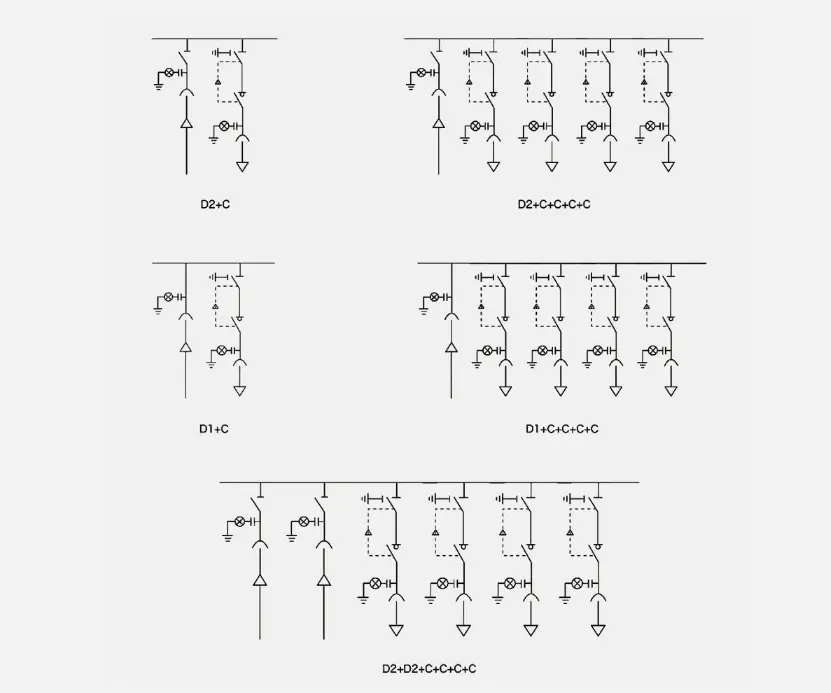

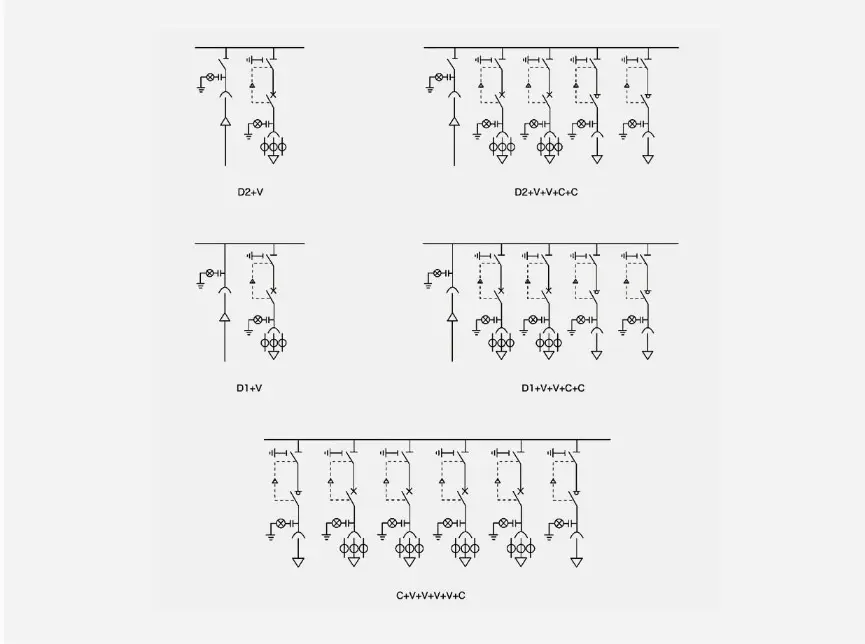

◆ Typowa kombinacja schematu 1 jednostki głównej pierścienia izolowanego przez ochronę środowiska

Uwaga ： Powyższe typowe schematy odniesienia można łączyć na różne sposoby zgodnie z potrzebami użytkowników.

Typowa kombinacja schematu 2 jednostki głównej pierścienia izolowanego przez ochronę środowiska

Uwaga ： Powyższe typowe schematy odniesienia można łączyć na różne sposoby zgodnie z potrzebami użytkowników.

● Przełącz instrukcje obsługi

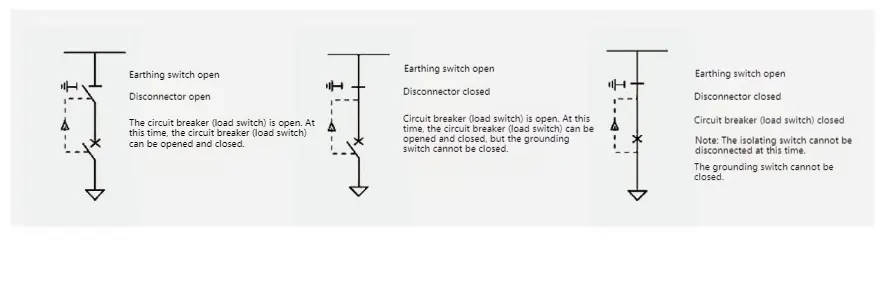

◆ Przełącz stan pozycji i blokada

◆ Kroki działania

Transmisja mocy ： Zawieś (zamknij) górne i dolne drzwi z wyłącznikiem obwodu (przełącznik obciążenia) → Przełącznik uziemienia z przełącznikiem izolacyjnym → Wyłącznik obwodu (przełącznik obciążenia) z transmisją zasilania jest zakończona.

Wycięcie zasilania ： Wyłącznik (przełącznik obciążenia) → Odłącznik → Przełącznik uziemienia → Wyłącznik (przełącznik obciążenia) jest rozładowany (otwarty), a drzwi są zaciemnione.

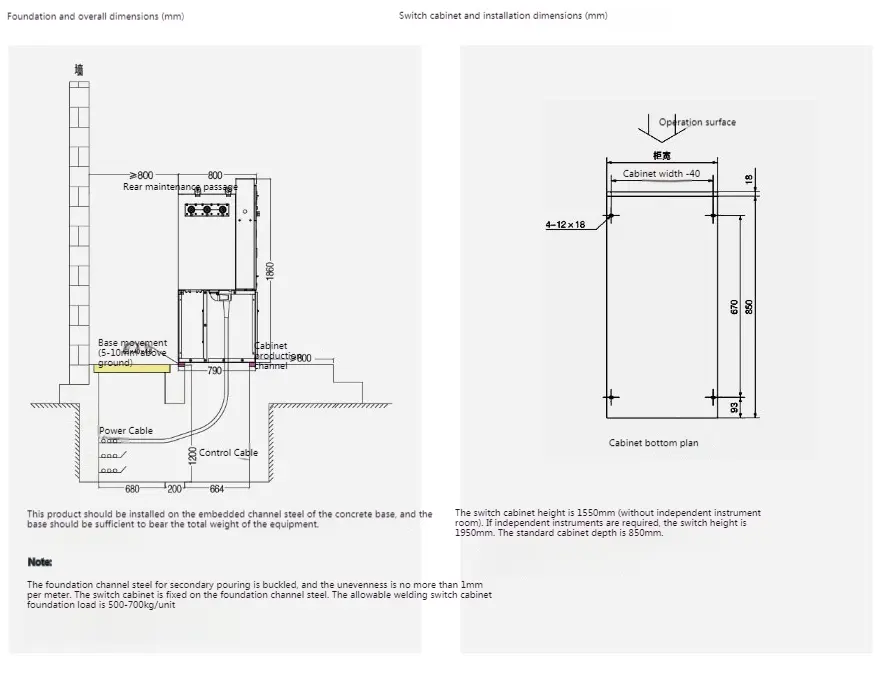

◆ Instrukcje instalacyjne
