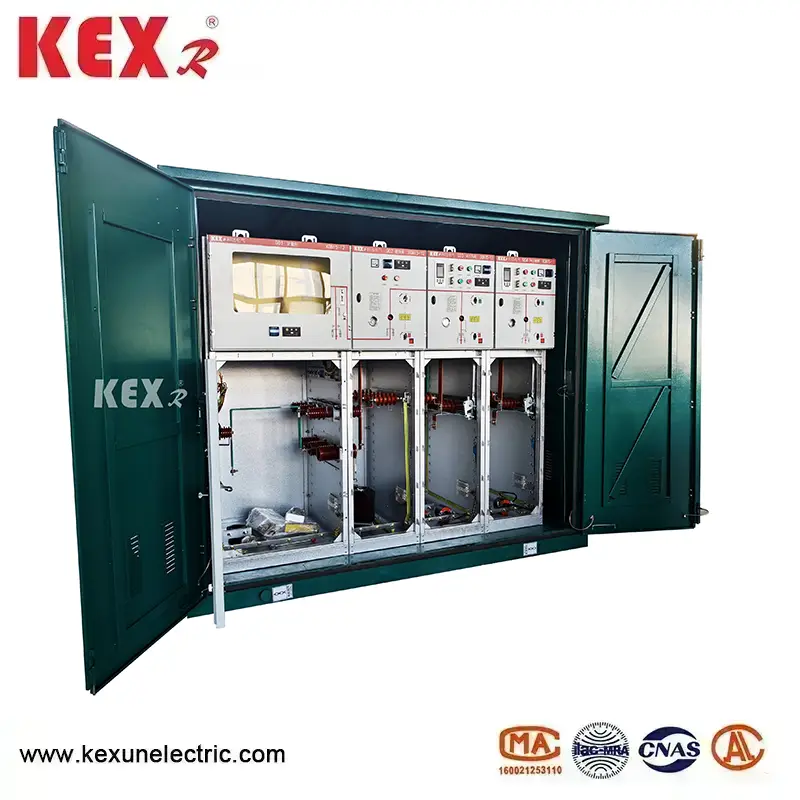

Szafka jednostki głównej SF6 Ring

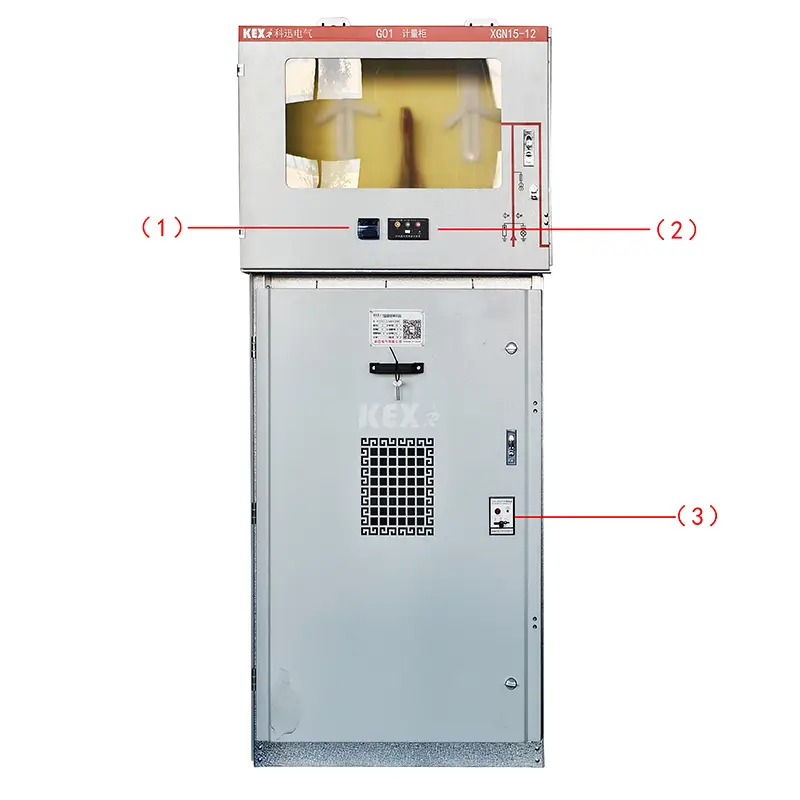

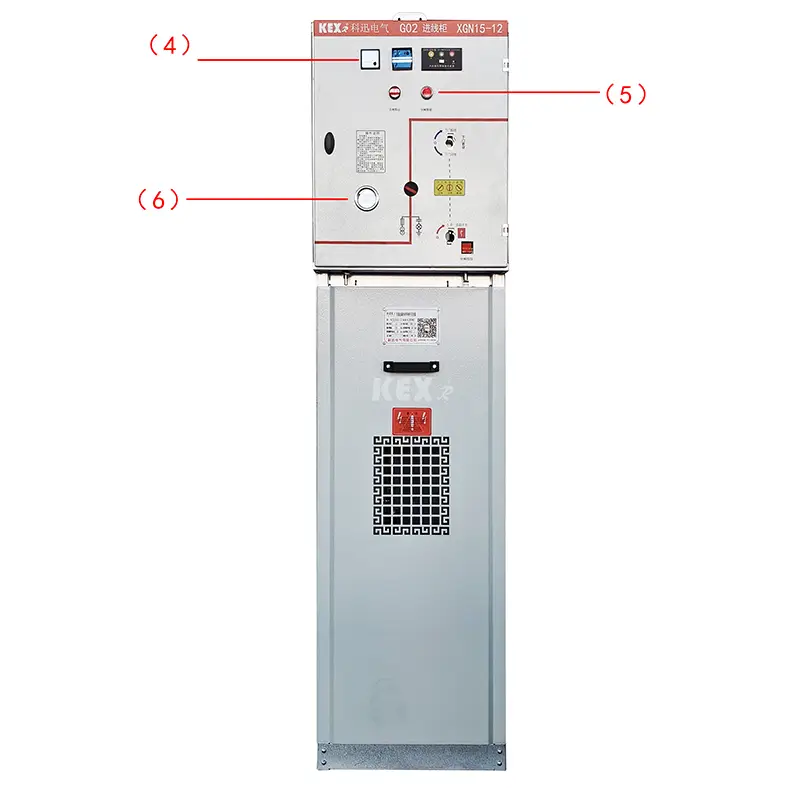

●Komponenty

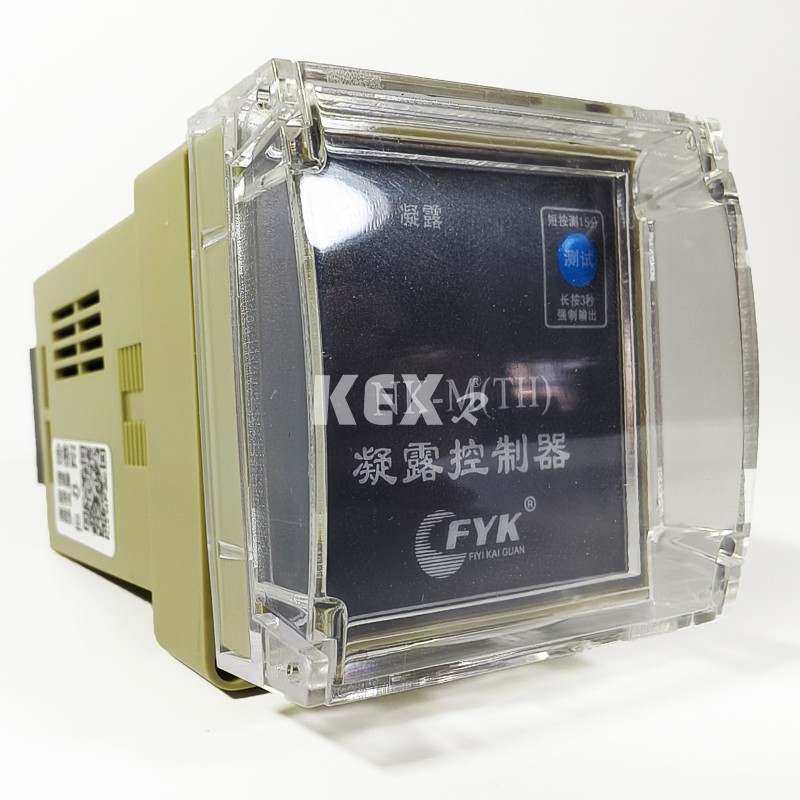

1. .Kontroler kondensacji

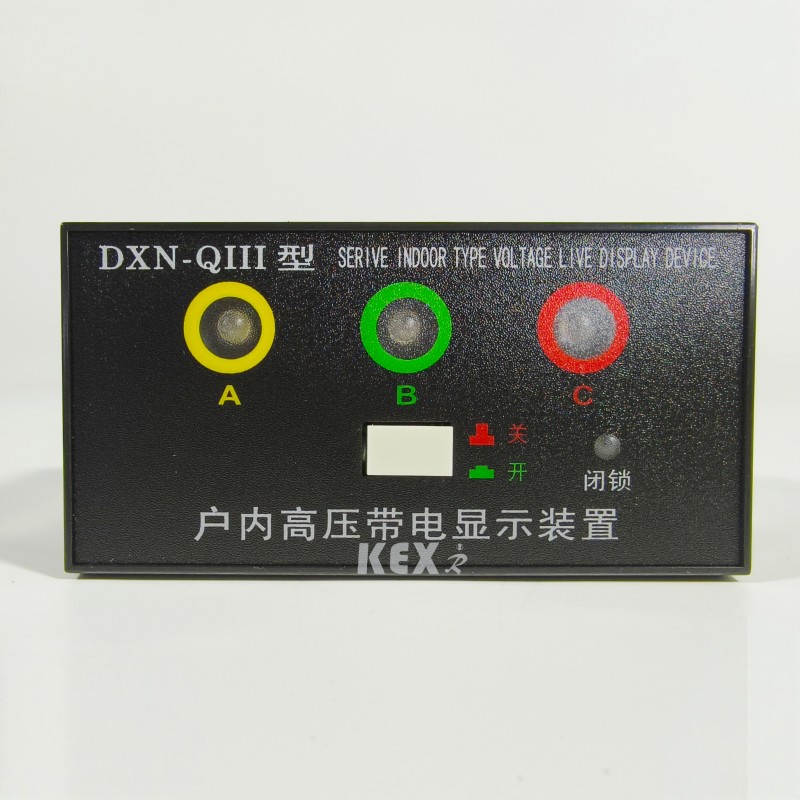

2. Naładowany wyświetlacz

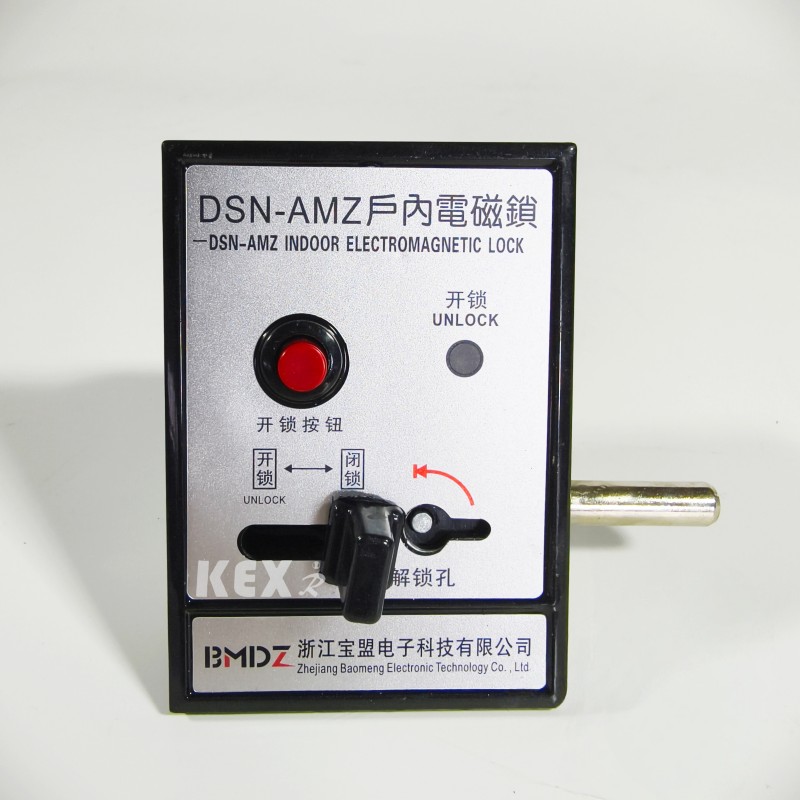

3. Wewnętrzny zamek elektromagnetyczny

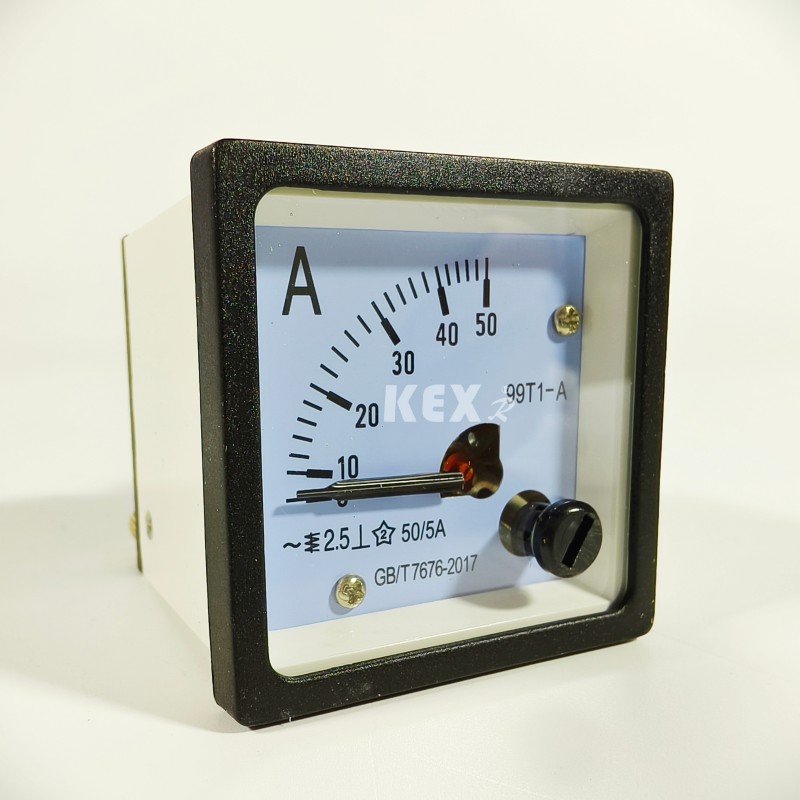

4. Amperomierz

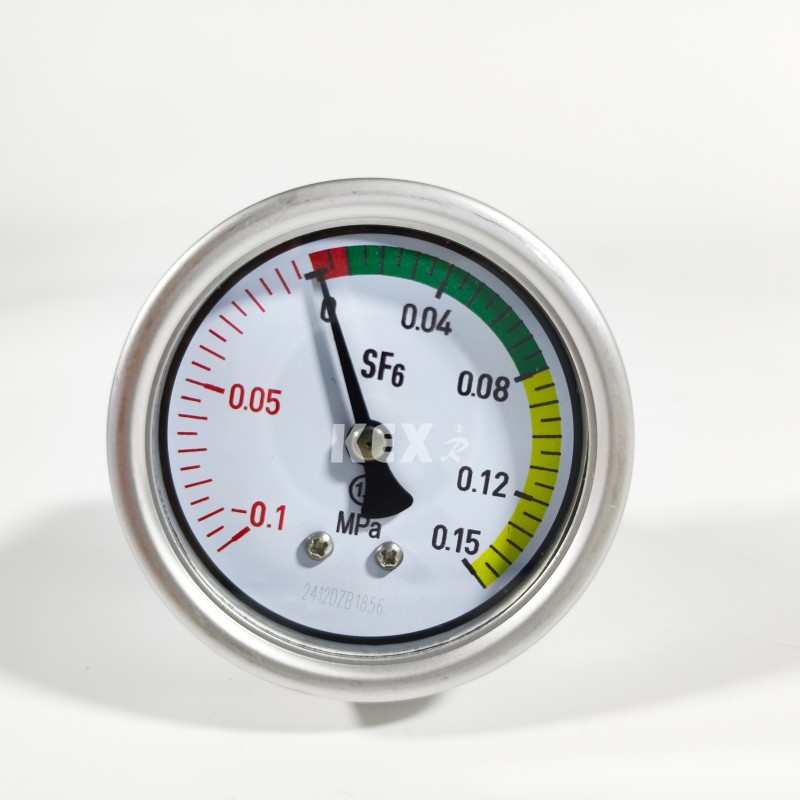

6.Barometr

7. 3-fazowe złącze elektryczne 3-przewodowe

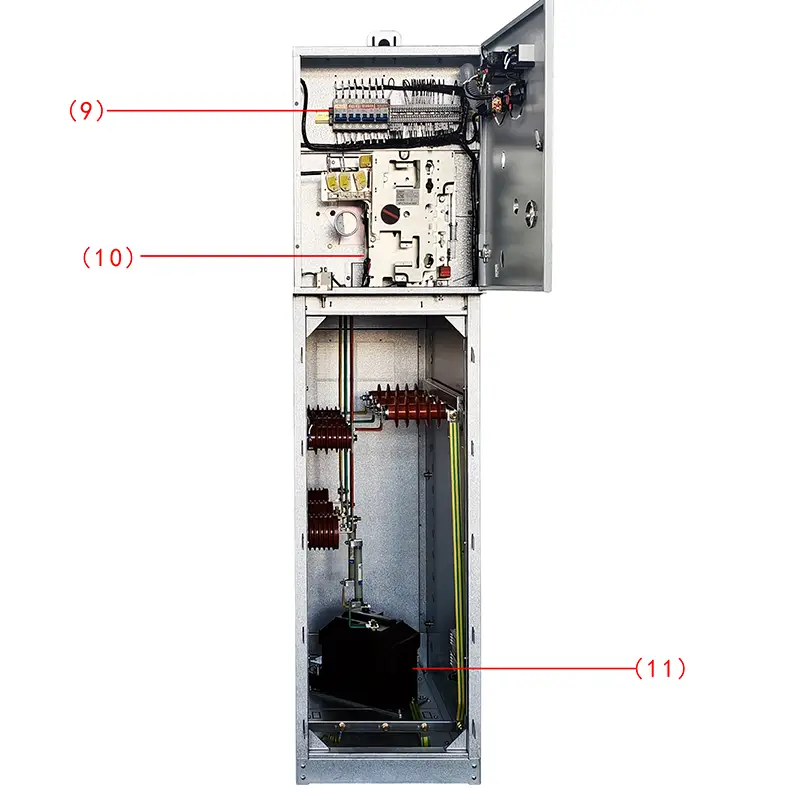

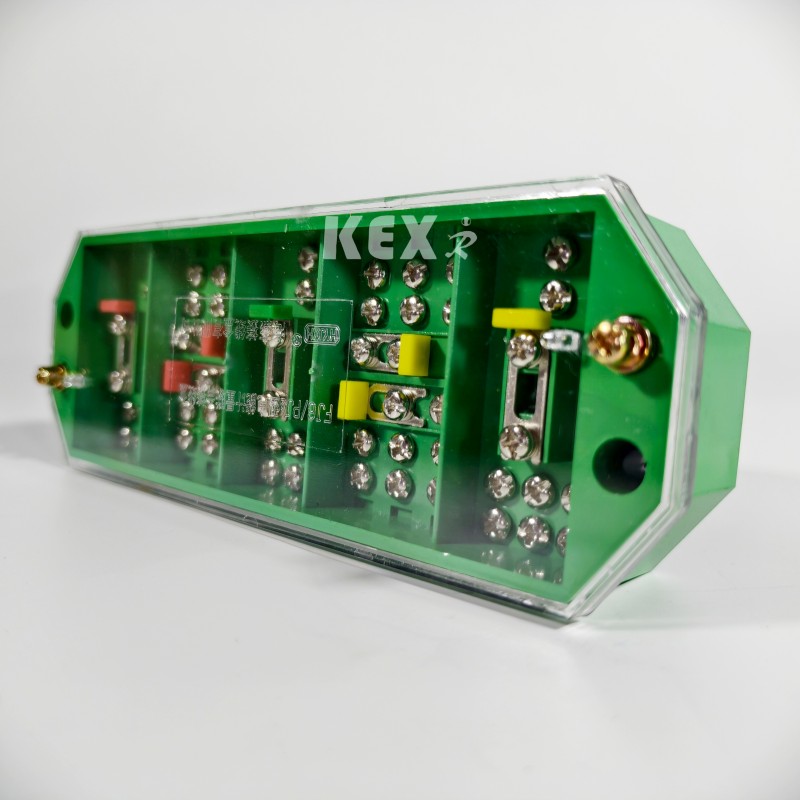

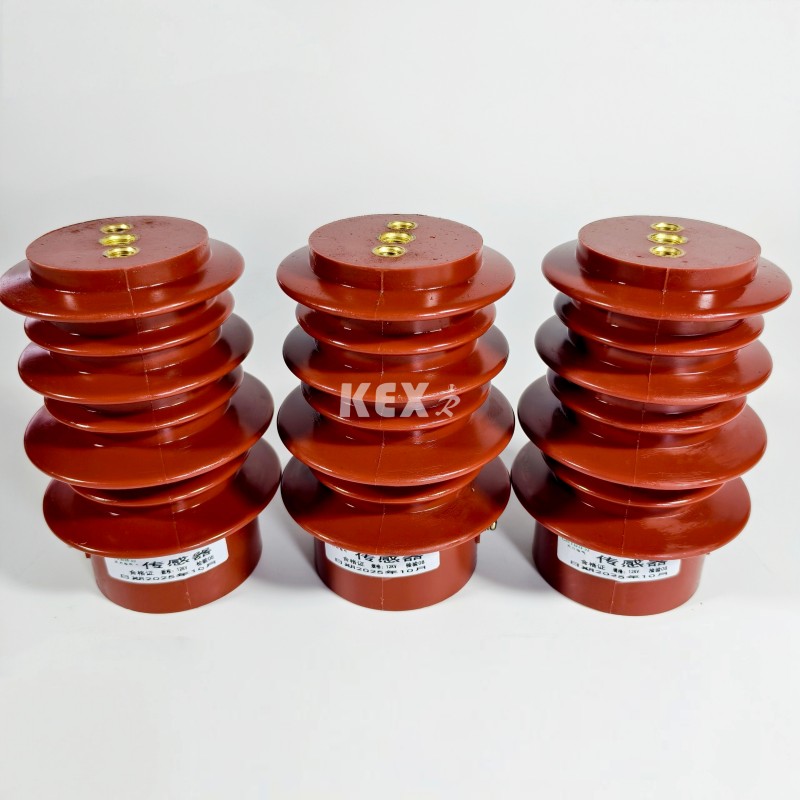

8.Nadajnik

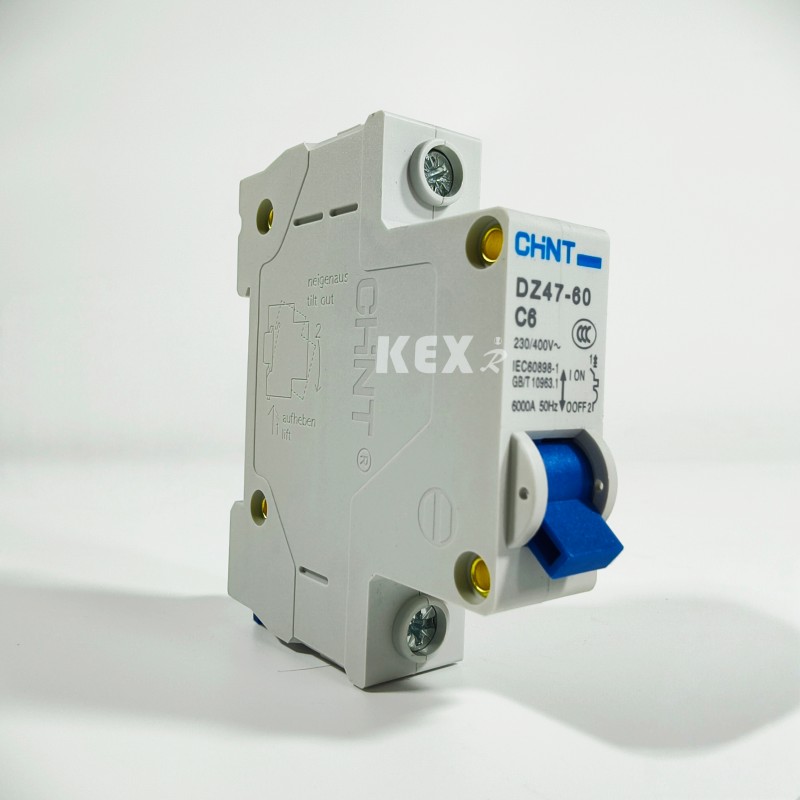

9. Mcb

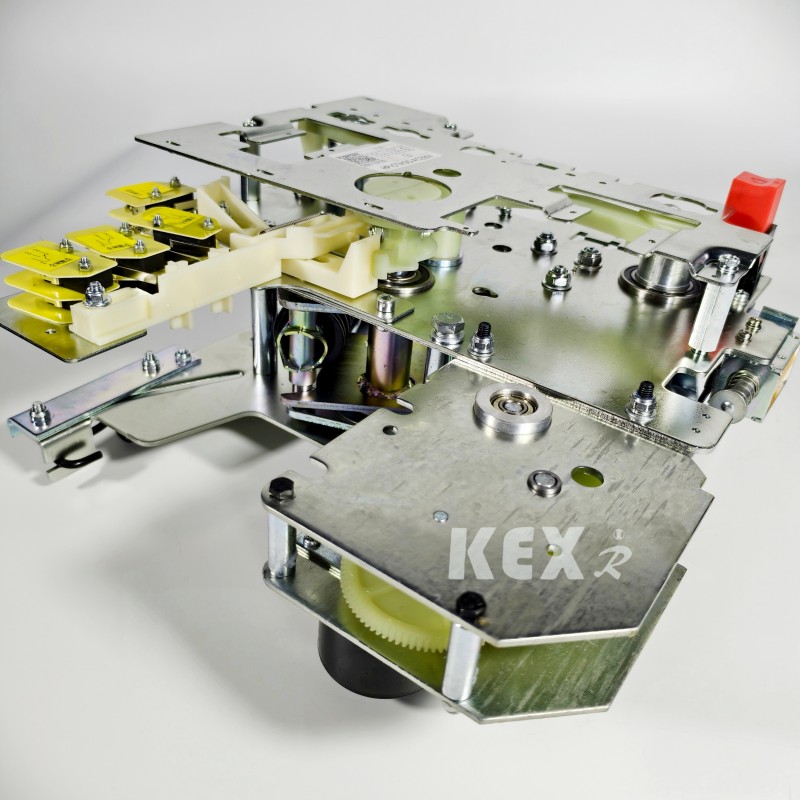

10. Mechanizm operacyjny

11.VT

● Korzystanie z warunków

Modułowa szafa jednostki głównej z pierścieniem SF6 typu XGN15-12 to nowa generacja kompaktowej i rozszerzalnej rozdzielnicy w obudowie metalowej z sześciofluorkiem siarki jako wyłącznikiem głównym i izolacją powietrzną całej szafy. Charakteryzuje się prostą konstrukcją, elastyczną obsługą, niezawodną blokadą i wygodną instalacją i może zapewnić zadowalające rozwiązania techniczne dla różnych zastosowań i różnych wymagań użytkownika. Wykorzystuje technologię wykrywania i najnowszy przekaźnik ochronny, a także zaawansowane parametry techniczne oraz lekki i elastyczny schemat montażu, który może w pełni zaspokoić zmieniające się potrzeby rynku.

W wyłącznikach głównych pierścieniowej jednostki głównej XGN15-12 SF6 zastosowano odpowiednio FLN36 i FLN48, wyłączniki obciążenia SF6 i oryginalne wyłączniki SFG firmy ABB oraz oryginalne wyłączniki VD4/S, HD4/S i VS1 firmy ABB można również wyposażyć zgodnie z potrzebami użytkowników.

● Środowisko pracy

◆ Wysokość ≤1000 m

◆Temperatura otoczenia -25~40℃

◆Średnia dzienna wilgotność względna nie przekracza 95%; Średnia miesięczna wilgotność względna nie przekracza 90%;

◆ Pojemność sejsmiczna: 8 stopni;

◆ Brak gwałtownych wibracji i uderzeń oraz miejsc zagrożonych pożarem, korozją chemiczną i wybuchem.

● Standardy

Modułowa obudowa jednostki głównej SF6 XGN15-12 spełnia poniższe standardy

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Tabela parametrów technicznych modułowej obudowy jednostki głównej z pierścieniem SF6 typu XGN15-12

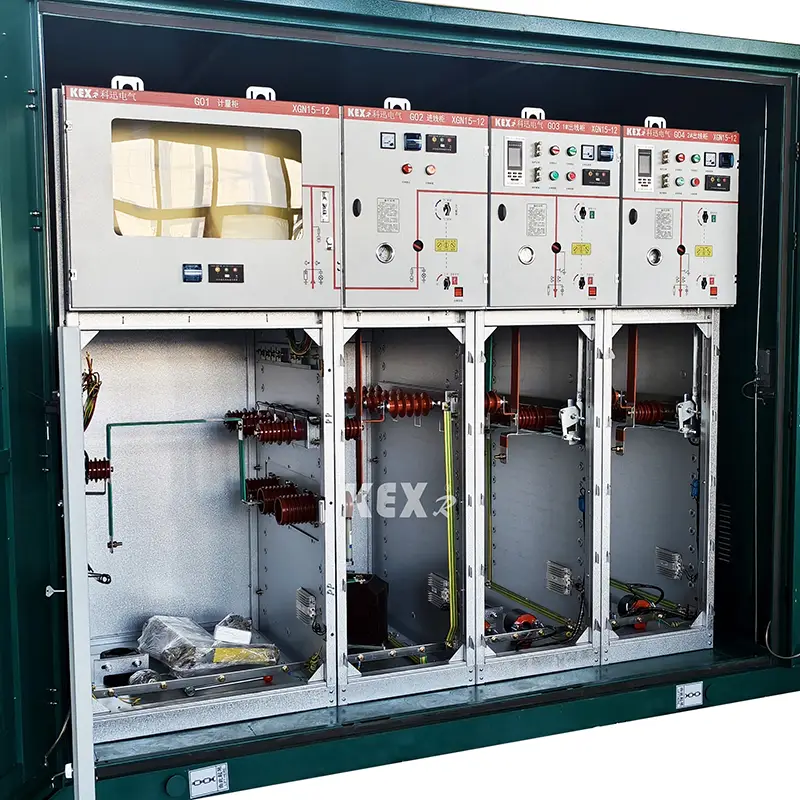

● Struktura modułowej obudowy jednostki głównej z pierścieniem SF6 typu XGN15-12

◆Pomieszczenie szyn zbiorczych: wyłącznik obciążenia

W rozdzielni zainstalowany jest trzystanowiskowy przełącznik obciążenia. Obudowa rozłącznika obciążenia wykonana jest z żywicy epoksydowej i wypełniona sześciofluorkiem siarki (SF6). Gaz jest czynnikiem izolującym, a S6F można zainstalować w rozdzielni zgodnie z wymaganiami klienta. Miernik gęstości gazu lub miernik gęstości gazu ze stykiem alarmowym.

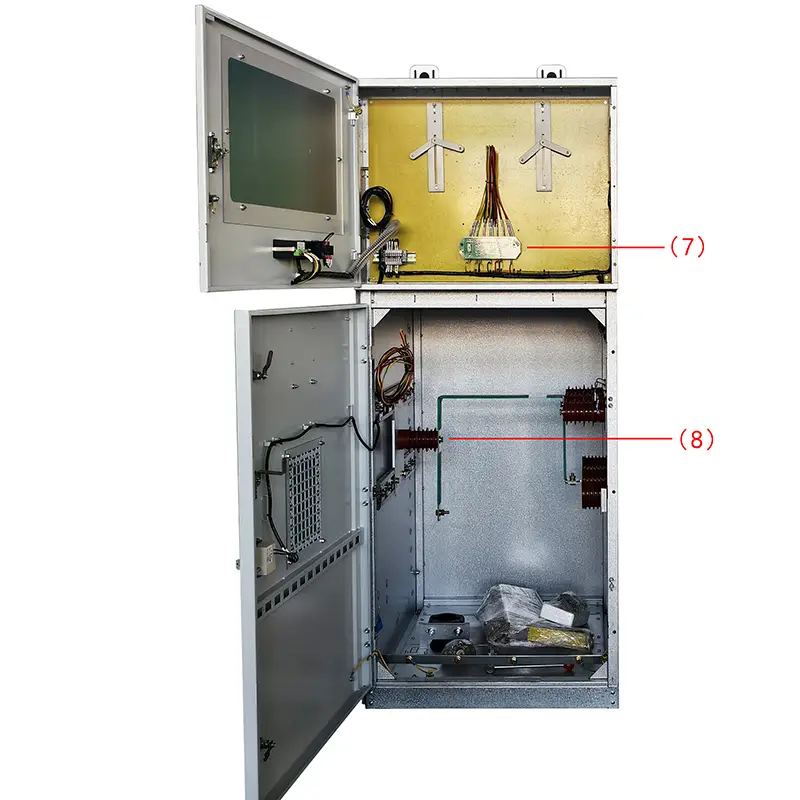

◆Pomieszczenie kablowe: mechanizm napędowy, mechanizm blokujący i sterownia niskiego napięcia.

Szafa rozdzielcza obciążenia posiada dużą przestrzeń kablową, która służy głównie do podłączenia kabli, dzięki czemu kable jedno- lub trzyżyłowe można łączyć za pomocą prostych nieekranowanych głowic kablowych, a jednocześnie można zainstalować odgromnik, przekładnik prądowy, dolny uziemnik i inne elementy. Według standardowej konstrukcji drzwi szafy posiadają okienko obserwacyjne i blokadę bezpieczeństwa, a płyta dolna pomieszczenia kablowego wyposażona jest w pokrywę uszczelniającą i zacisk kablowy z ramą nośną o odpowiednich wymiarach. Dolną płytę i ościeżnicę przednich drzwi pomieszczenia kablowego można zdjąć, aby ułatwić instalację kabli.

◆ Mechanizm ugniatający, mechanizm blokujący i sterownia niskociśnieniowa

Komora niskiego napięcia z blokadą pełni jednocześnie rolę panelu sterującego. Komora niskiego napięcia jest wyposażona w napęd sprężynowy ze wskaźnikiem położenia, blokadę mechaniczną i urządzenie, a także może być wyposażona w styki pomocnicze, cewkę wyzwalającą, mechanizm wyzwalania awaryjnego, pojemnościowy wyświetlacz na żywo, zamek kluczowy i elektryczne urządzenie sterujące. Jednocześnie przestrzeń w komorze niskiego napięcia może być również wyposażona w obwód sterujący, przyrząd pomiarowy i przekaźnik ochronny. Szafa o szerokości 750mm posiada dwie identyczne komory niskonapięciowe, które można wyposażyć w większą ilość akcesoriów. Całą szafę rozdzielczą XGN15 można podzielić na dwie części, w górnej części szafy znajduje się pomieszczenie szynowe, rozłącznik obciążenia, napęd oraz pomieszczenie niskiego napięcia, które jest oddzielone od dolnego pomieszczenia kablowego. Dzięki temu urządzenia zainstalowane w górnej części można bezpiecznie i wygodnie poddać przeglądowi i modernizacji, a także wymienić całą górną część.

◆ Pomieszczenie szynoprzewodów

Pomieszczenie szyn zbiorczych umieszczone jest w górnej części szafy. W pomieszczeniu autobusowym główne autobusy są ze sobą połączone i kursują przez cały rząd rozdzielnic.

● Podstawowe elementy modułowej obudowy jednostki głównej z pierścieniem SF6 typu XGN15-12

▶Rozłącznik obciążenia SF6 typu FLN36 został opracowany i wyprodukowany dla firmy poprzez wprowadzenie zagranicznej technologii i zgodnie z wymaganiami krajowego systemu elektroenergetycznego, ma trzy stany pracy: zamykanie, otwieranie i uziemianie

▶Styki dynamiczne i statyczne przełącznika obciążenia są umieszczone w odlewanej ciśnieniowo obudowie z żywicy epoksydowej o wzmocnionej konstrukcji, gaz SF6 służy jako środek gaśniczy łuku, a ciśnienie powietrza wynosi 14 barów. Każdy wyłącznik obciążenia jest szczelny i bezobsługowy, a barometr można dobrać osobno. Metoda instalacji przełącznika obciążenia polega na umieszczeniu stalowej przegrody pomiędzy pomieszczeniem kablowym a pomieszczeniem autobusowym i zainstalowaniu jej poziomo, aby spełnić najbardziej rygorystyczne wymagania bezpieczeństwa dotyczące obsługi i konserwacji. Jeśli wewnątrz obudowy pojawi się łuk elektryczny, z tyłu obudowy przełącznika obciążenia znajduje się słaby punkt konstrukcyjny, który zostanie wypłukany, a następnie zawór wyładowczy łuku w szafie zostanie wypłukany, aby wyprowadzić przepływ powietrza pod ciśnieniem na zewnątrz szafy.

▶Wyłącznik obciążenia SF6 ma dwa mechanizmy operacyjne: mechanizm napędowy z pojedynczą sprężyną (typ K) i mechanizm napędowy z podwójną sprężyną (typ A). ​​Mechanizm elektryczny można dodać do powyższych dwóch typów mechanizmów operacyjnych, aby zrealizować zdalne sterowanie elektryczne.

●Schematy do wyboru

□Przykładowy schemat 1

◆Standardowa konfiguracja i charakterystyka

▶Magistrala 630A

▶Przełącznik obciążenia:FLN36-12D/T630-20

▶Trzystanowiskowy rozłącznik obciążenia (zamykanie, izolowanie, uziemianie) lub dwusekcyjny rozłącznik (zamykanie, izolowanie)

▶Okna wizualne są zamontowane po stronie roboczej rozłącznika.

▶Wyłącznik główny i uziemnik obsługiwane są przez dwa oddzielne otwory operacyjne i wzajemnie się blokują.

▶Wskaźnik położenia wyłącznika obciążenia i uziemnika

▶Obudowa przełącznika z pojemnościowym wskaźnikiem napięcia

▶Manometr gazu SF6 z przekaźnikiem gęstości

▶Wyłącznik uziemiający blokujący się z panelem przednim pomieszczenia kablowego

◆ Opcjonalna konfiguracja i funkcje

▶Zarezerwowane przedłużenie autobusu

▶Silnik przełączający obciążenie: AC220V/110V DC220V/110V/48V

▶Wskaźnik zwarcia i usterki uziemienia

▶Urządzenie odgromowe (typ dystrybucji, typ elektrowni, typ zwolnienia)

▶Pomiar przekładnika prądowego i miernika

▶Transformator napięciowy PT do zasilania roboczego

▶Zamknięcie uziemienia pod napięciem AC110V/220V linii wlotowej (przełącznik uziemiający i dolna przegroda zamkniętego zamknięcia uziemienia, gdy dolny kabel jest pod napięciem)

▶Styk pomocniczy:Wyłącznik główny 4NO+4NC Przełącznik uziemienia 2NO+2NC

□Przykładowy schemat 2

◆ Standardowa konfiguracja i charakterystyka ·

▶ Szyna główna 630A

▶Przełącznik obciążenia:FLN36-12D/T100-50

▶Trzystanowiskowy wyłącznik obciążenia (zamykanie, izolowanie i uziemianie)

▶Trzystanowiskowy wyłącznik obciążenia, głowica bezpiecznikowa i uziemnik po stronie bezpiecznika

▶Do połączenia mechanicznego

▶Sygnalizacja zadziałania bezpiecznika i zdalna transmisja sygnału

▶Po stronie obsługi wyłącznika zamontowane jest okienko wizualne.

▶Wyłącznik główny i uziemnik obsługiwane są przez dwa oddzielne otwory operacyjne i wzajemnie się blokują.

▶Wskaźnik położenia wyłącznika obciążenia i uziemnika

▶Obudowa przełącznika z pojemnościowym wskaźnikiem napięcia

▶Manometr gazu SF6 z przekaźnikiem gęstości

▶Wyłącznik uziemiający blokujący się z panelem przednim pomieszczenia kablowego

◆ Opcjonalna konfiguracja i funkcje

▶Zarezerwowane przedłużenie autobusu

▶Silnik przełączający obciążenie: AC220V/110V DC220V/110V/48V

▶Wskaźnik usterki zwarcia i uziemienia

▶Pomiar przekładnika prądowego i miernika

▶Wyłączenie awaryjne przy utracie napięcia AC220V

▶Odłącznik nadprądowy:GL25/5

▶Styki pomocnicze: wyłącznik główny 4NO+4NC, uziemnik 2NO+NC

▶Cewka wyzwalająca: AC220V/110V DC220V/110V/48V

▶Bezpiecznik Bezpiecznik (sygnał usterki): 1NO

▶Manometr z sygnałem: 1NO

□Przykładowy schemat 3

Numer programu podstawowego D07

◆Standardowa konfiguracja i charakterystyka

▶Dwa przekładniki prądowe LZZBJ9

▶Dwa transformatory napięciowe JDZ

▶Zabezpieczyć bezpiecznik PT

▶Blokowanie panelu przedniego pomieszczenia kablowego

◆Opcjonalna konfiguracja i funkcje

▶AVoltomierz z przełącznikiem

▶Amperomierz z wyłącznikiem

▶3 CT, 3 PT

▶Pojemnościowy wskaźnik napięcia wskazujący szafę rozdzielczą pod napięciem

▶Licznik watogodzin

▶Kontrola ujemna
