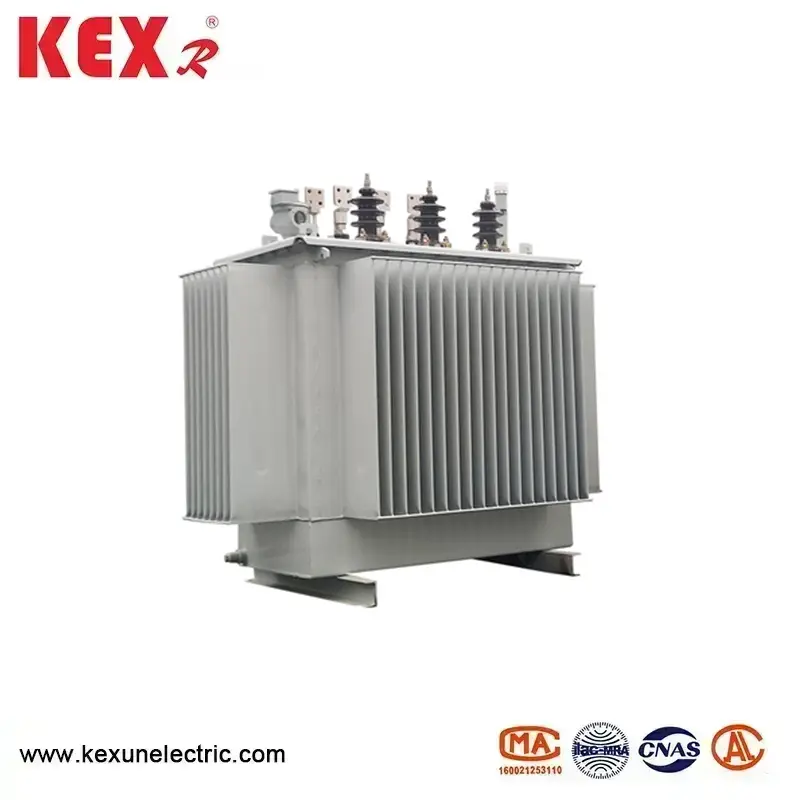

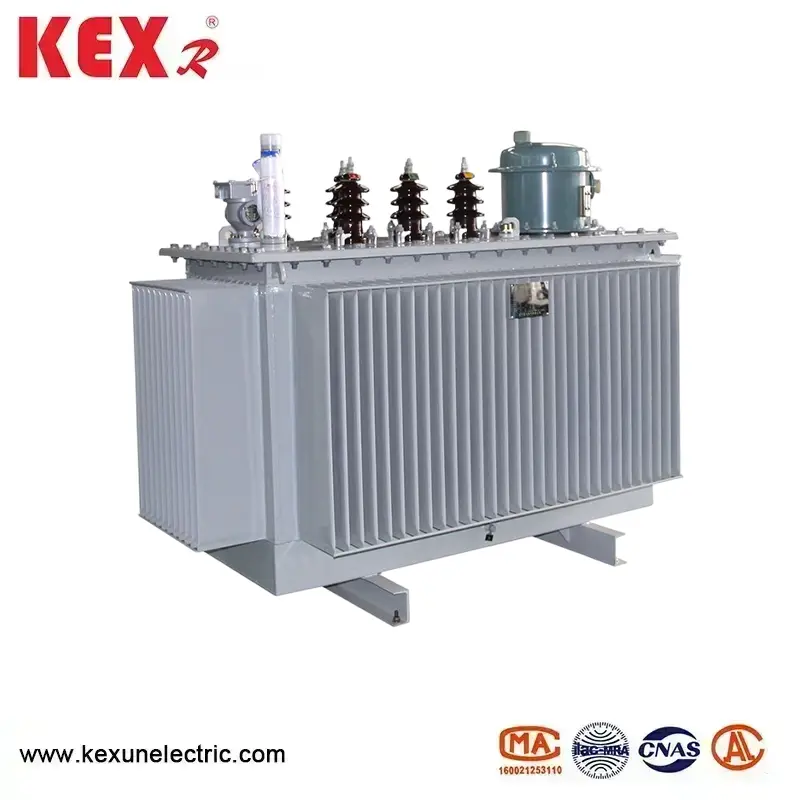

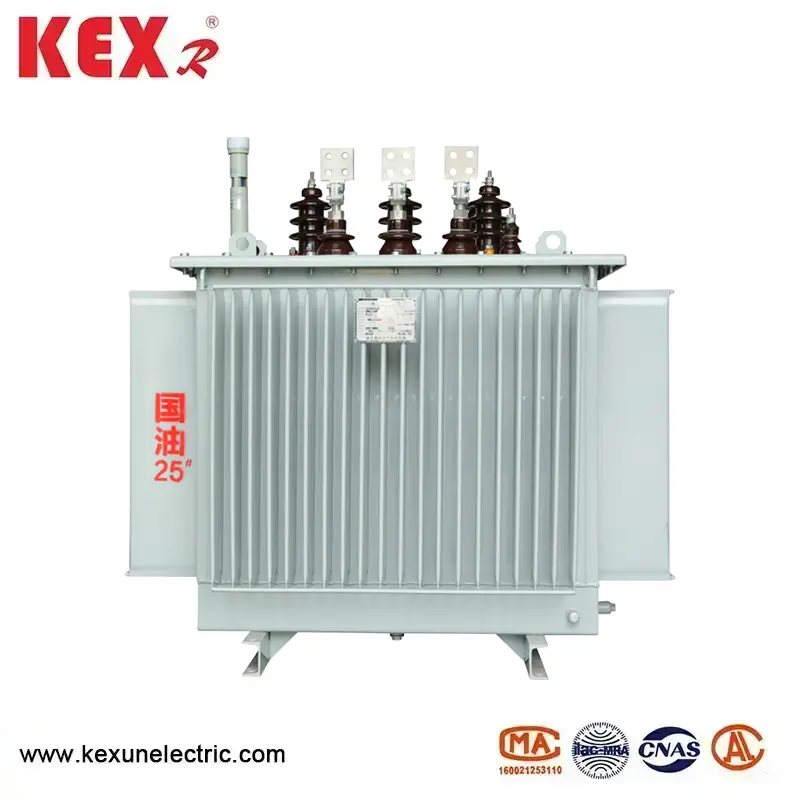

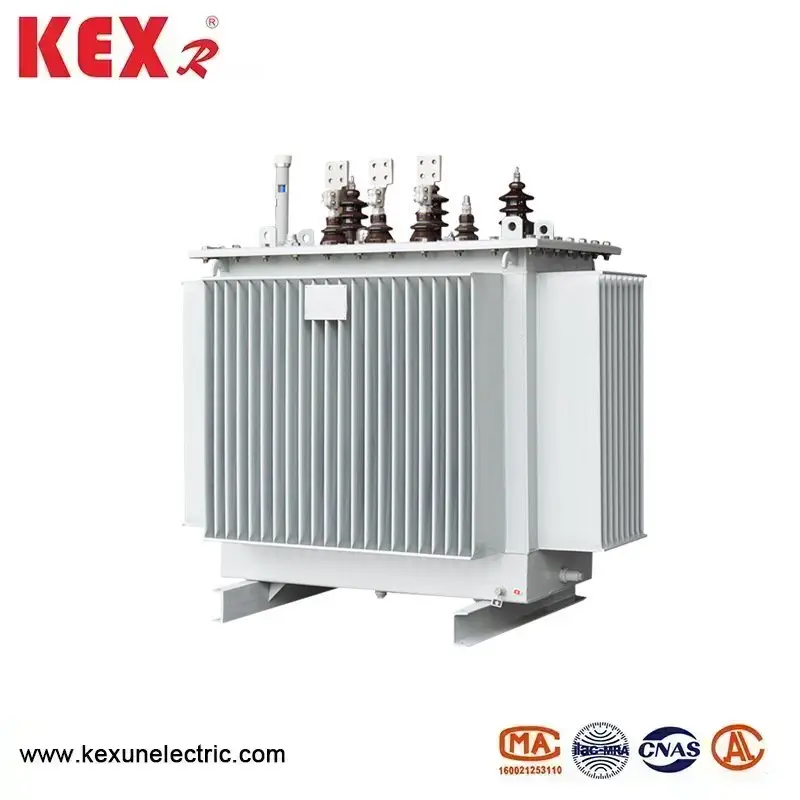

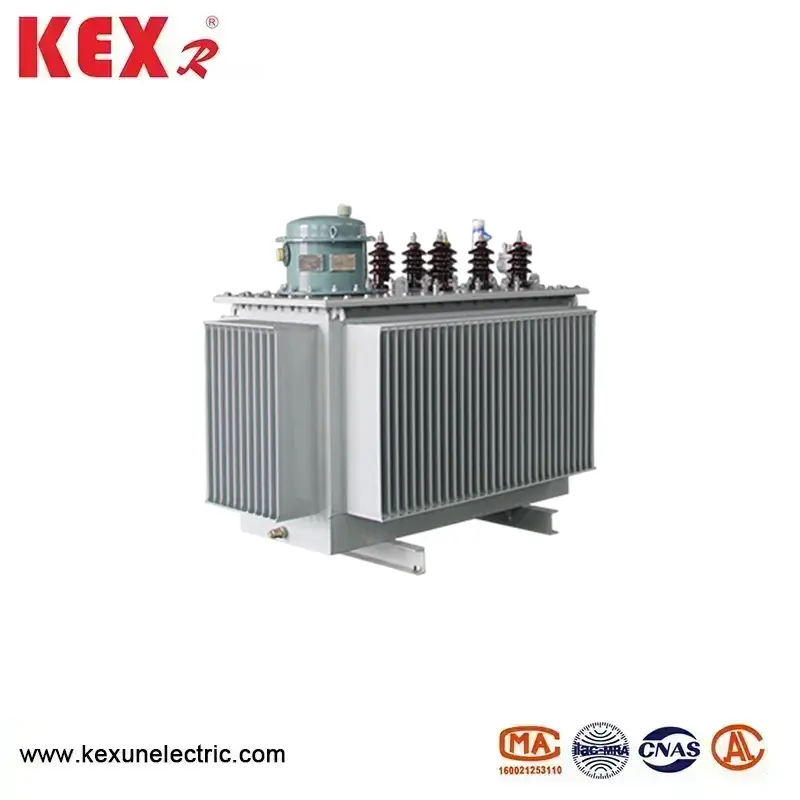

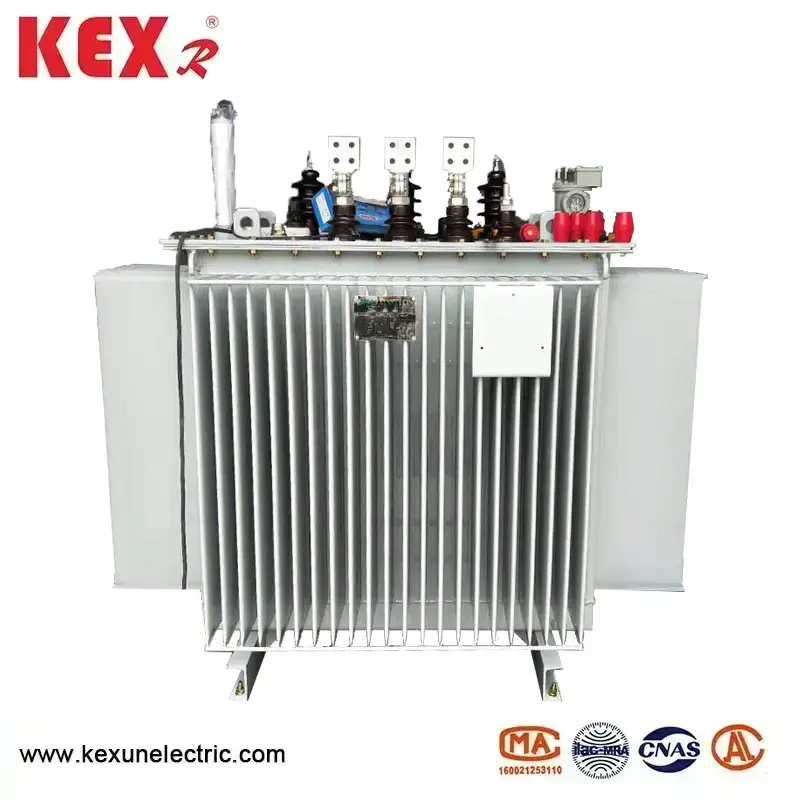

Transformator zanurzony w oleju

●Warunki używania transformatora zanurzonego w oleju

▶Wysokość nie przekraczająca 1000 m;

▶Temperatura otoczenia:

▶Maksymalna temperatura +40'C;

▶Średnia temperatura najcieplejszego miesiąca wynosi + 30 "Co Maksymalna średnia roczna temperatura +20° ▶Minimalna temperatura zewnętrzna wynosi -25C

● Transformator zanurzony w oleju spełnia standardy

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Dobór materiałów wysokiej jakości

▶W naszym transformatorze zanurzonym w oleju wybieramy drut z miedzi tlenowej z drzewa tlenowego o niższej rezystywności i poddajemy go szeregowi dodatkowych obróbek powierzchni, aby uczynić go gładszym, bez zadziorów i ostrych narożników, co skutkuje mniejszą utratą obciążenia i bardziej niezawodnymi parametrami elektrycznymi transformatora. Wybierz wysokiej jakości blachy ze stali krzemowej, a przy poprawie poziomu wydajności stosuj blachy ze stali krzemowej o niższych stratach jednostkowych, aby zmniejszyć straty transformatorów bez obciążenia.

▶Wybierz wysokiej jakości elementy izolacyjne z laminowanego drewna, które nigdy nie pękną, nawet pod wpływem prądu zwarciowego.

pozostanie nienaruszony.

▶Wybierz olej transformatorowy, który został głęboko przefiltrowany, z mniejszą zawartością wody, gazu i zanieczyszczeń, dzięki czemu praca transformatora będzie bardziej niezawodna.

▶Wybieraj wysokiej jakości gumowe materiały uszczelniające, aby skutecznie zapobiegać starzeniu się i eliminować wycieki.* Wszystkie surowce przechodzą kontrolę jakości, a wszyscy producenci surowców przechodzą rygorystyczny przegląd zgodnie z krajową normą IS09000.

◆ Opłacalne

Transformatory zanurzone w oleju serii s9 zmniejszyły straty bez obciążenia, straty obciążenia i prądy bez obciążenia odpowiednio o 10%, 24% i 46% w porównaniu z serią S7, co skutkuje 19% redukcją kosztów operacyjnych. W oparciu o serię s9 produkty serii S11 zmniejszyły średnie straty bez obciążenia o 30%; Prąd bez obciążenia zmniejsza się o 70-85% w porównaniu do S9; Średni wzrost temperatury zostaje zmniejszony o 10 K, a żywotność produktu jest ponad dwukrotnie większa. Nawet w warunkach przeciążenia wynoszącego 20% może nadal działać przez długi czas; Średnia redukcja hałasu podczas pracy produktu wynosi 2-4 decybeli.

◆ W pełni uszczelnione

Litera „M” w S11 (M) R oznacza, że ​​zbiornik oleju ma całkowicie uszczelnioną konstrukcję. W porównaniu ze zwykłymi transformatorami zanurzonymi w oleju, w pełni uszczelnione transformatory rozdzielcze eliminują zbiorniki do przechowywania oleju i zastępują rury olejowe falistymi żebrami jako elementami chłodzącymi i rozpraszającymi ciepło. Zbiornik oleju z tektury falistej jest wykonany z wysokiej jakości cienkich blach walcowanych na zimno na specjalnej linii produkcyjnej, a żebra z tektury falistej mogą rozszerzać się i kurczyć wraz z objętością transformatora, izolując w ten sposób transformator od atmosfery, zapobiegając i spowalniając degradację oleju i zawilgocenie izolacji, zwiększając niezawodność operacyjną i bezobsługową normalną pracę.

Powierzchnię zbiornika oleju z tektury falistej poddaje się odtłuszczaniu, usuwaniu rdzy i fosforanowaniu, a następnie powleka ją trzyodporną farbą, która nadaje się do stosowania w środowiskach metalurgicznych, petrochemicznych, górniczych i innych.

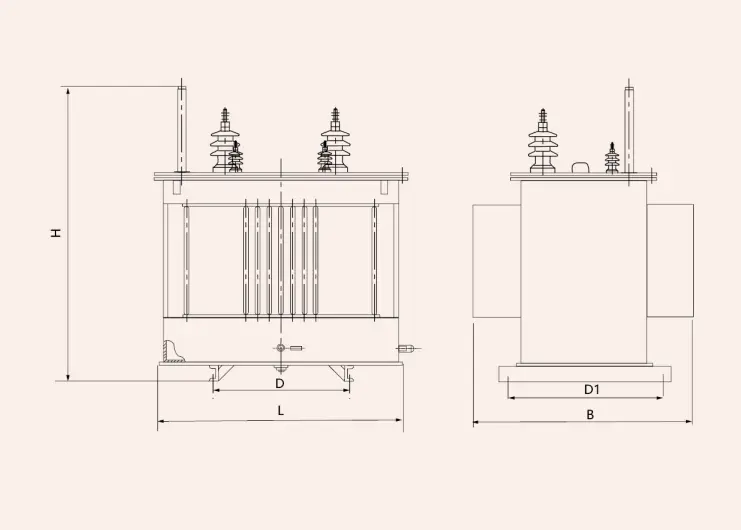

◆ Wygląd i wymiary instalacyjne transformatora zanurzonego w oleju

◆Parametry techniczne olejowego transformatora rozdzielczego 10kV serii D11
