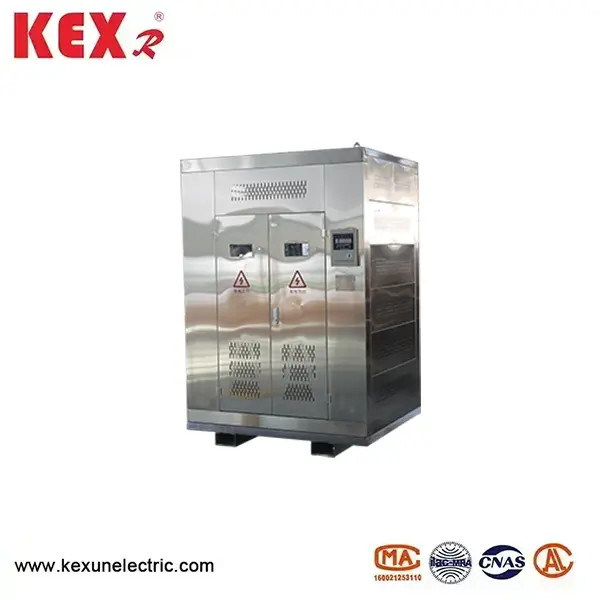

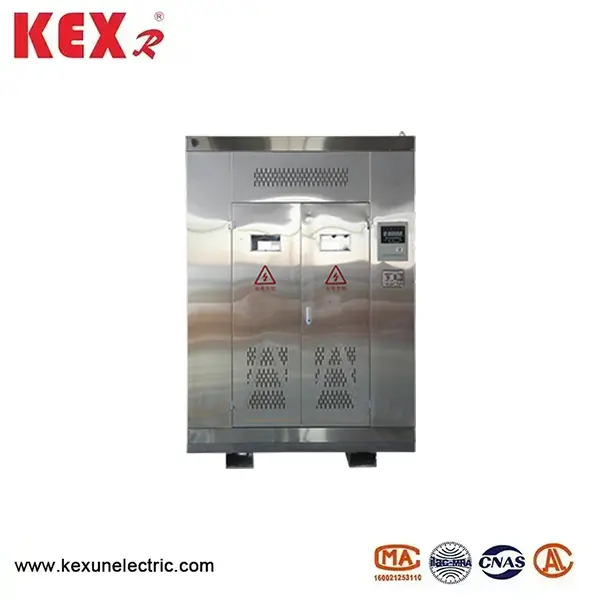

Transformator górniczy typu suchego

● Korzystanie z warunków transformatora wydobywczego typu ksg

▶ Wysokość: nieprzekraczająca 1500 m, szczególne okoliczności zostaną wyjaśnione osobno;

▶ Temperatura środowiska: maksymalna temperatura+40 "C, maksymalna średnia miesięczna temperatura+25 *C, Minimalna temperatura -20 *C

▶ Względna wilgotność powietrza nie przekracza 95% (w+25 ° C);

▶ W środowisku gazowym lub parowym, które nie uszkadza izolacji;

▶ Zainstalowane w podziemnych kopalniach, w których znajduje się kurz węglowa i gaz, ale bez zagrożenia wybuchu;

▶ Fali napięcia zasilania jest w przybliżeniu fali sinusoidalnej;

● Transformator górniczy typu suchego KSG spełnia standardy poniżej

GB/T12173-2008 Ogólne żniwo elektryczne do wydobycia

GB1094.11-2007 Transformatory mocy typu suchego

GB/T10228-2015 Parametry techniczne i wymagania dotyczące transformatorów mocy suchego

GB/T3955-2006 Mining General Power Transformers

GB4208-2008 Poziom ochrony powłoki

GB/T17211-1998 Przewodnik obciążenia dla transformatorów mocy suchego typu

GB3836.1-2010 Sprzęt elektryczny dla wybuchowych środowisk gazowych Część 1: Wymagania ogólne

GB3836.2-2010 Sprzęt elektryczny do wybuchowej atmosfery gazowej Część 2: Projektowanie dowodu eksplozji „D Projektowanie, produkcja i kontrola odpowiednich standardów, takich jak GB1094.1-2013 Transformatory mocy Część 1 Postanowienia ogólne.

● Charakterystyka transformatora górniczego typu ksg

KSG Mining Ogólne transformatory typu suchego mają silną zdolność odporną na wilgoć, dobrą wydajność opóźniającego płomienie i materiały izolacyjne o automatycznych cechach gasą, nie wytwarzają szkodliwych gazów podczas napotykania źródła pożaru, nie zanieczyszczają środowiska i są łatwe w utrzymaniu.

Cewka wysokiego napięcia transformatora suchego typu suchego jest wykonana z wysokiej jakości uzwojenia drutu, a uzwojenie jest rzucane wysokiej jakości żywicą epoksydową pod próżnią. Cewka o niskim napięciu jest wykonana z uzwojenia foliowego i uznania warstwy izolacyjnej. Żelazny rdzeń przyjmuje wysokiej jakości wysokiej jakości przewodnictwo magnetyczne, które zmierzone na zimno zorientowane na ziarno arkusze stali silikonowej o małej ekspansji histerezy z tej samej partii. Przyjmuj powłokę klejową epoksydową do uszczelnienia i zapobiegania korozji. Pojemność przeciążenia transformatora typu suchego wydobywczego: W warunkach naturalnego chłodzenia (An) pojemność przeciążenia może spełniać wymagania w poniższej tabeli (temperatura otoczenia 20 ° C):

System kontroli temperatury dla transformatora wydobywczego typu suchego KSG składa się z kontrolera temperatury i elementu pomiaru temperatury zainstalowanego u góry uzwojenia niskiego napięcia, który jest najgorętszym punktem produktu. 1T realizuje kontrolę temperatury transformatora i wyświetla temperaturę gorącej plamki uzwojenia A, B i C podczas działania transformatora. Jeśli temperatura uzwojenia transformatora jest zbyt wysoka z powodu pracy lub błędu przeciążenia, kontroler temperatury wystawi alarm i podróż, a system kontroli temperatury będzie miał pasywne styki do alarmu i podróży. Podczas korzystania z przymusowego chłodzenia powietrza kontroler temperatury określa wejście lub przełączanie wentylatora certyfikacji środowiska chłodzącego na podstawie temperatury uzwojenia. Interfejs komunikacyjny RS485 może być również opcjonalnie zainstalowany do zdalnego zarządzania. Obudowa produktu ma poziom ochrony p21 lub wyższej

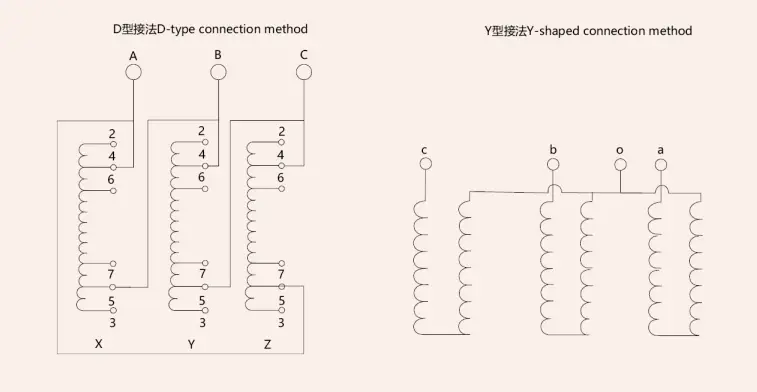

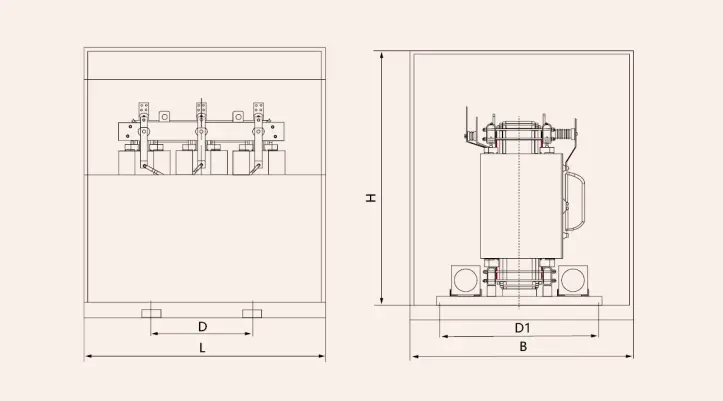

● Schemat schematyczny i wymiary instalacji transformatora wydobywczego typu suchego KSG

◆ Parametry techniczne transformatora górniczego typu suchego KSG
