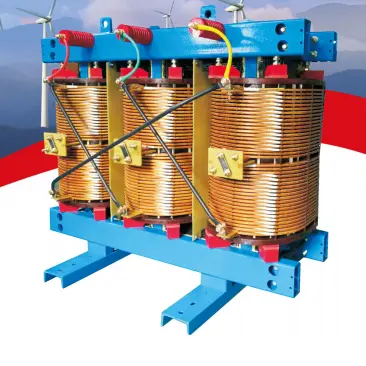

Przyjazny dla środowiska transformator typu suchego

◆ Rdzeń typu SGB10 przyjazny dla środowiska transformator typu suchego

Żelazny rdzeń jest wykonany z importowanego zorientowanego na ziarno wysokiej jakości wysokiej jakości arkusze stali przewodnictwa magnetycznego krzemowe ułożone razem. The45 ° fully inclined joint structure adopts an elastic fixing device between the winding and the iron core, which enables the transformer to have low no-load loss and noise.The surface of the iron core is treated with special technology, which not only reduces the noise of the transformer but also prevents the iron core from rusting during operation.The iron core is moderately clamped by a pull screw, and the upper and lower clamping parts are connected by a pull plate and fixed to the base as a cały. Uzwojenie jest przymocowane przez elastyczne podkładki, a struktura buforowania może zmniejszyć poziom wibracji i hałas uzwojenia.

◆ Cewki o wysokim i niskim napięciu

Cewki o wysokim i niskim napięciu są wykonane z materiału izolacyjnego NOMEX i są wielokrotnie impregnowane za pomocą pozbawionej rozpuszczalników farby za pomocą urządzeń podciśnienia próżniowego VPL, a następnie wielokrotnie upieczone i wyleczane w wysokich temperaturach. Cewka wysokiego napięcia przyjmuje ciągłą strukturę o wysokiej wytrzymałości mechanicznej i dobrym warunkom rozpraszania ciepła, unikając wad wysokiego napięcia międzywarstwowego, słabej zdolności rozpraszania ciepła, łatwym rozpadu termicznym i niskiej wytrzymałości mechanicznej wielobarwnych cewek cylindrycznych, w ten sposób, poprawiając niezawodność działania produktu; Cewka o niskim napięciu przyjmuje folię lub podłużną strukturę spiralną o wysokiej prądu. Impregnowana cewka ma doskonałą odporność na wilgoć i może wytrzymać uderzenia bardziej efektywne, nie ma pęknięć ani częściowego rozładowania i jest łatwa do wysuszenia, rozkładu i recyklingu po okresie żywotności, chroniąc środowisko.

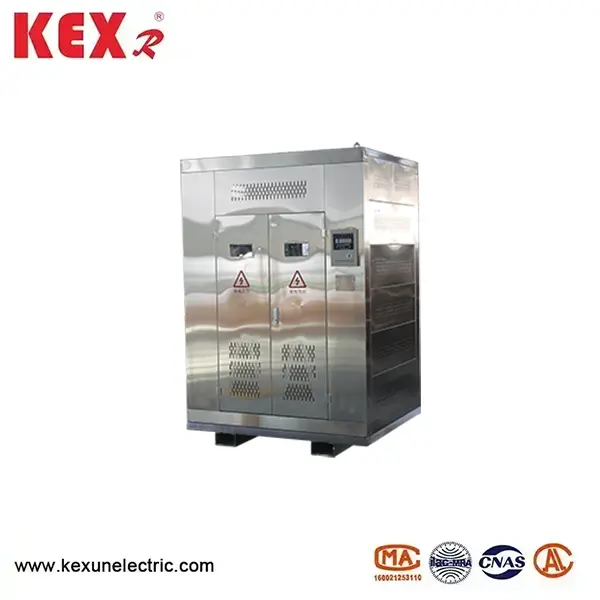

◆ Shell

W razie potrzeby Kexun Electric może zapewnić skorupy z poziomami ochrony IP20 lub IP23

◆ Ochrona przegrzania

Aby podjąć środki ochronne przed przegrzaniem cewki, przyjazny dla środowiska transformator suchego typu SGB10 typu suchego i powyżej jest wyposażony w urządzenie ochrony temperatury. To urządzenie wykorzystuje elementy wykrywania temperatury osadzone w uzwojeniu niskiego napięcia jako źródło sygnału dla cyfrowego instrumentu wyświetlacza. Gdy zmienia się temperatura wewnątrz uzwojenia niskiego napięcia, cyfrowy instrument wyświetlania temperatury wyświetla nową wartość temperatury i wykonuje funkcje sterowania i alarmowe w oparciu o tę wartość temperatury w celu ochrony transformatora.

◆ Pojemność przeciążenia

Przyjazny dla środowiska transformator typu suchego typu SGB10 przyjmuje nową strukturę, nowe materiały i nowe procesy, z dobrymi warunkami rozpraszania ciepła, długą żywotnością termiczną i wyjątkowo silną pojemnością przeciążenia, może działać bezpiecznie i niezawodnie przez długi czas poniżej 120%przeciążenia. W starym 23 środowisku nie ma potrzeby chłodzenia wentylatora i nadal może działać przy pełnym obciążeniu przez długi czas.

◆ Bezpieczeństwo

Przyjazny dla środowiska transformator typu suchego typu SGB10 jest najwyższym dostępnym transformatorem typu suchym typu bezpieczeństwa, wszystkie materiały izolacyjne są niezmienne, samodzielne, nietoksyczne i zawierają mniej niż 10% substancji łatwopalnych w porównaniu z produktami odlewu epoksydowego. Spalają przez długi czas w wysokiej temperaturze w wysokiej temperaturze 800 'c. Epoksydowe transformatory. Nowy produkt SG (B) 10 pokazuje doskonałą wydajność w zastosowaniach o wysokich wymaganiach bezpieczeństwa, wilgotnych i gorących warunkach oraz słabej wentylacji, takiej jak zasilanie, metro, statek, chemikalia. I branże metalurgiczne.

◆ Doskonała odporność na wilgoć

Nomex „System izolacji systemu suchego typu suchego typu SGB10 jest w stanie wytrzymać inwazję na wilgoć. Zakładanie zaawansowanych urządzeń VPL i technologii impregnacji próżniowej. Painę wysokiej jakości rozpoznawaną przez U może działać ciągle przez długi czas.

◆ Mniejsza objętość i jaśniejsza waga

Przyjazny dla środowiska transformator typu suchego typu SGB10 wykorzystuje papier DuPont nomex@ jako główny materiał izolacyjny i wykorzystuje go jako hybrydowy system izolacji w najgorętszym punkcie transformatora, zmniejszając jego rozmiar i wagę w porównaniu z żywicą epoksydową odlewaną w transformatorach o tej samej pojemności.

◆ Ochrona środowiska

Przyjazny dla środowiska transformator typu suchego typu SGB10 można rozłożyć i poddać recyklingowi po życiu usługowym, przezwyciężając wadę transformatorów żywicy epoksydowej rzucającej suche typu typu suchego, których nie można rozłożyć i zanieczyszczać farbowanie środowiska do utrwalania i połączenia żywicy i szklanego włókna.

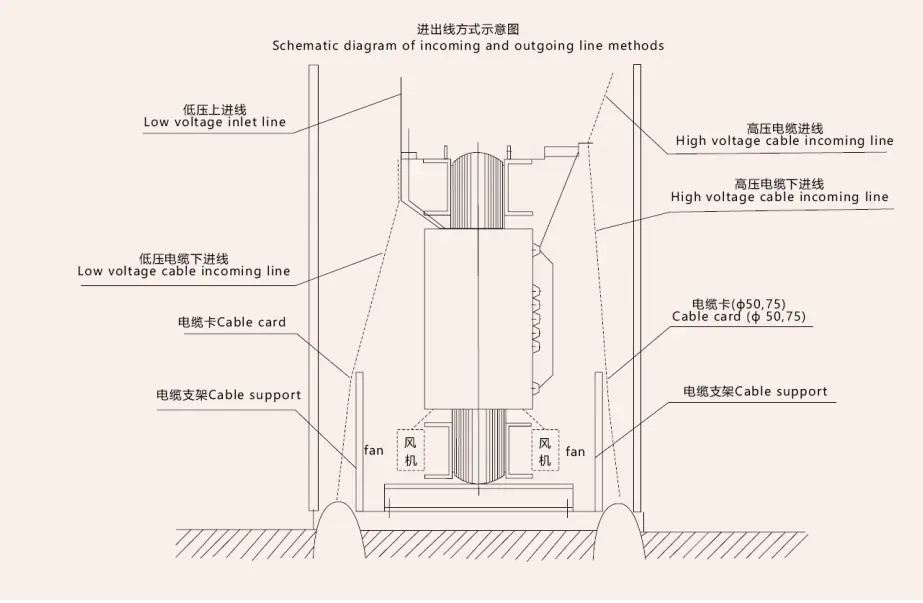

◆ Przewód ołowiowy

Terminal wyjściowy wysokiego napięcia jest ustalony na górnej części uzwojenia, a kran znajduje się na środku uzwojenia. W przypadku awarii zasilania kran jest zmieniany przez element łączącego, aby wyregulować napięcie wyjściowe. Zakończ wychodzący niskie napięcie to pasek przewodzący płyty, który jest niezawodnie podłączony do paska wychodzącego przez śruby.

◆ Odpowiednie standardy

GB1094.11-2007 „Transformatory typu suchego”

GB/T10228-1997 "Parametry techniczne i

Wymagania dotyczące transformatorów mocy typu suchego ”

GB/T17211-1998 „Przewodnik obciążenia dla transformatorów mocy suchego”

JB/T10088-2004 „Poziom dźwięku transformatorów mocy 6-220KV”

GB4208-1993 „Stopnie ochrony zapewniane przez Exposures (kod LP)”

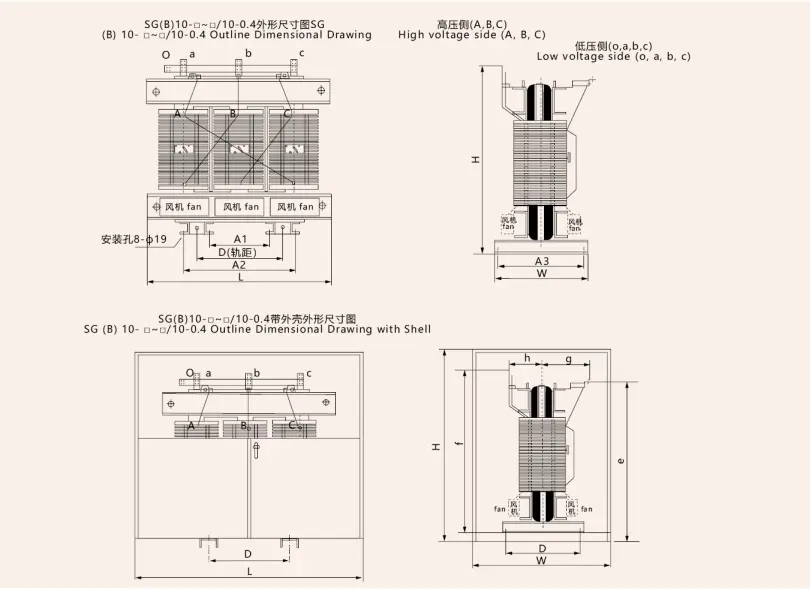

◆ Wymiary wyglądu i instalacji typu SGB10 przyjazny dla środowiska transformator typu suchego

◆ Parametry techniczne typu 10KV SGB10 przyjazny dla środowiska transformator typu suchego
