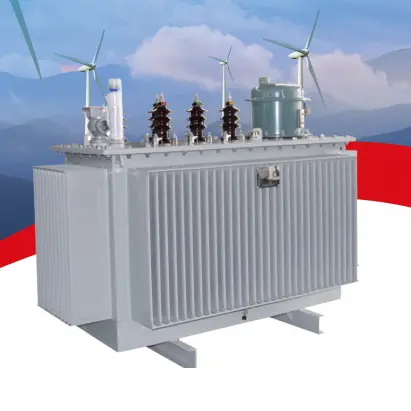

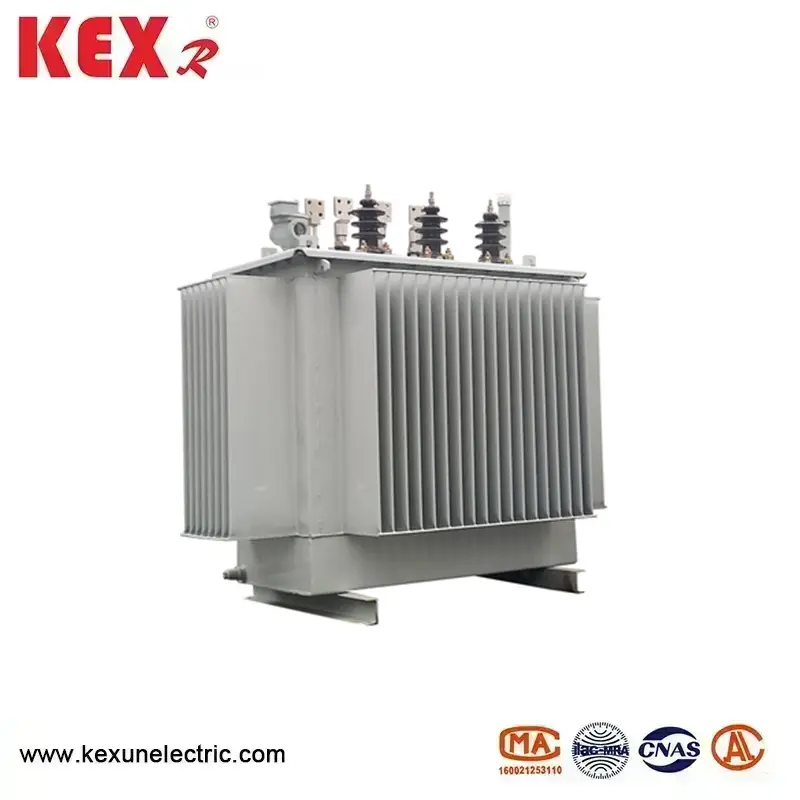

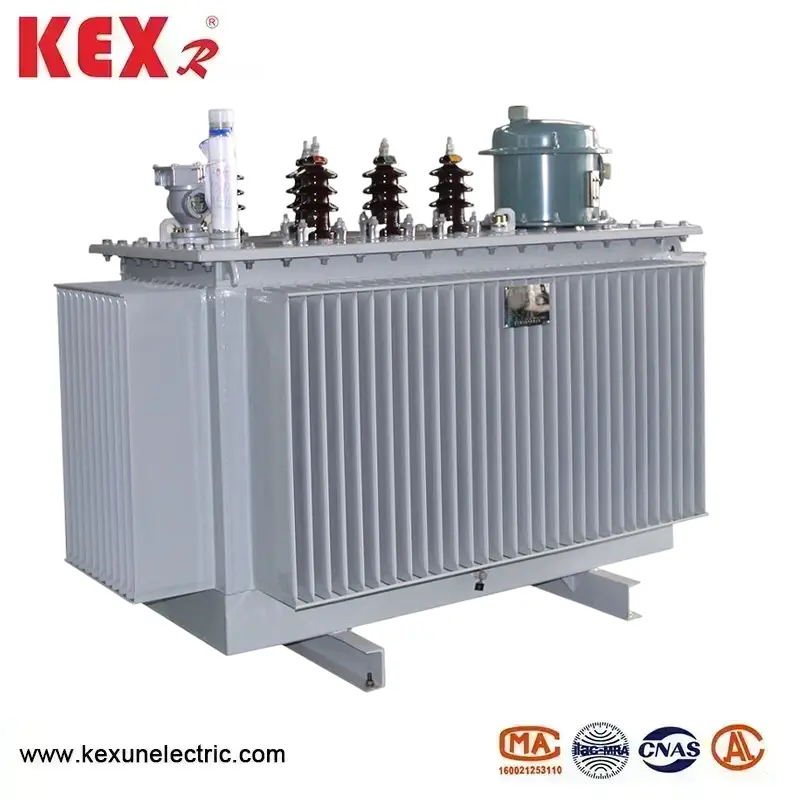

Transformator regulacyjny wysokiego napięcia

● Główne cechy transformatora regulacyjnego wysokiego napięcia

▶ Całkowite urządzenie ma dużą pojemność, niską stratę, niewielki rozmiar i jest łatwy w instalacji i utrzymaniu;

▶ Automatycznie wyreguluj bieg trójfazowy na zmieniaczu kranu obciążenia poprzez śledzenie zmian napięcia, z niezawodną działaniem i dokładnością regulacji wysokiego napięcia

▶ Odniesienie napięcia, opóźnienie działania, dopuszczalny zakres i limit częstotliwości można regulować w razie potrzeby, a ustawienia parametrów są elastyczne i wygodne;

▶ Wyświetl liczbę działań przekładni i bieżący bieg SVR na zmieniaczu kranowym, z wskazaniami dla najwyższego i najniższego sprzętu

▶ Wyposażony w górną i dolną ochronę ograniczenia, funkcja limitu czasu działania, skutecznie poprawiając niezawodność produktu

▶ Kontroler ma funkcje ochrony napięcia i w ramach ochrony napięcia. Gdy linia jest w stanie nadmiernym lub w stanie napięcia. Kontroler automatycznie blokuje; Zapewnij bezpieczne działanie na zmieniacze kranu obciążenia

▶ Kontroler przyjmuje układy kontrolne ocen przemysłowych, które mają wysoką niezawodność, silną zdolność przeciw interferencji i może dostosowywać się do trudnych środowisk zewnętrznych;

▶ Główne funkcje transformatora regulacyjnego wysokiego napięcia wyposażone w interfejs komunikacyjny RS485, parametry kontrolera można przeglądać i modyfikować w ciągu 30 metrów od punktu instalacji za pośrednictwem modułu komunikacji bezprzewodowej.

▶ Można również dodać zdalne sterowanie kartą chmurową lub SM.

● Zastosowanie warunków transformatora regulacyjnego wysokiego napięcia

▶ Wysokość: ≤ 2000 m

▶ Temperatura środowiska: -25 ° C ~+45 ° C

▶ Względna wilgotność: mniej niż 90%

▶ Zdolność zapobiegania zanieczyszczeniom: poziom LLL

▶ Nachylenie instalacji: <2%

 Wokół urządzenia nie ma zanieczyszczenia ani korozyjnego medium, które poważnie wpływa na jego wydajność izolacji, a w miejscu pracy nie ma zagrożenia pożarowego ani eksplozji, ani surowych wibracji. Osatowa: Gdy środowisko pracy przekracza powyższe warunki, użytkownicy muszą przedstawić specjalne instrukcje przy składaniu zamówień.

● Transformator regulacyjny wysokiego napięcia spełnia standardy

◆ Standardy projektowania produkcji

▶ JB8749-1998 Ogólne wymagania techniczne dla organów regulacyjnych napięcia

▶ GB1094-2013 Transformatory mocy

▶ GB/T6451-2008 Parametry techniczne i wymagania dla trzyfazowych zanurzonych transformatorów mocy zanurzonych

▶ Wytyczne dotyczące wyboru transformatorów mocy (GB/T17468-1998) GB10230-2007 na Zmieniono Zmianę

▶ Wytyczne dotyczące zastosowania na zmieniaczach Tap (GB/T1058-1989) o DL/T572-2010 0 Perating ▶ Regulacje dla transformatorów mocy

◆ Podstawowe standardy do użytku

Napięcie punktu instalacji automatycznego regulatora napięcia linii SVR spełnia wymagania krajowego standardowego standardu GB/T12325-2008 dla odchylenia napięcia zasilającego: suma wartości bezwzględnych dodatnich i ujemnych odchyleń napięcia zasilania 35 kV i powyżej nie może przekraczać 10% napięcia ocenianego; Dopuszczalne odchylenie trójfazowego napięcia zasilania 20 kV i poniżej wynosi + 7% napięcia znamionowego; Dopuszczalne odchylenie napięcia zasilania jednopoziomowego 220 V wynosi+7% i -10% znamionowego napięcia.

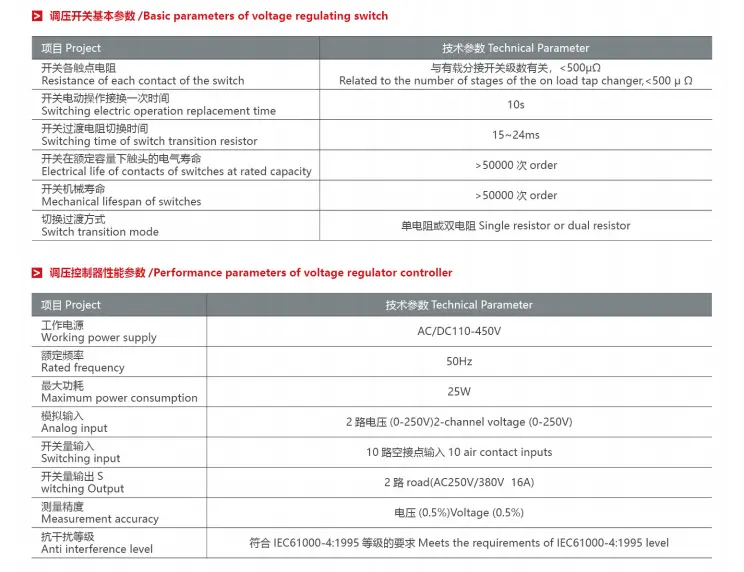

◆ Parametry techniczne typu SVR o wysokim napięciu transformator regulujący

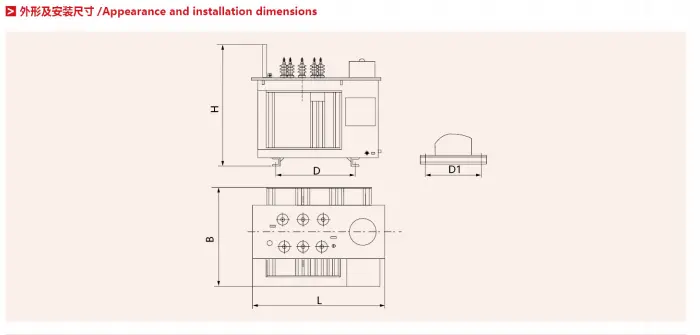

● Instrukcje instalacji transformatora o wysokim napięciu typu SVR

1. Instalacja produktu jest odpowiedzialna za użytkownika, a dostawca może wysłać personel usług po sprzedaży na stronę w celu uzyskania wskazówek.

2. Po na swoim miejscu sprzęt należy użyć drutu uziemiającego do uziemienia wielopunktowego. Odporność uziemienia nie powinna przekraczać 4 omów, a głębokość uziemienia zakopanego pod ziemią powinna spełniać wymagania uziemienia przepisów mocy.

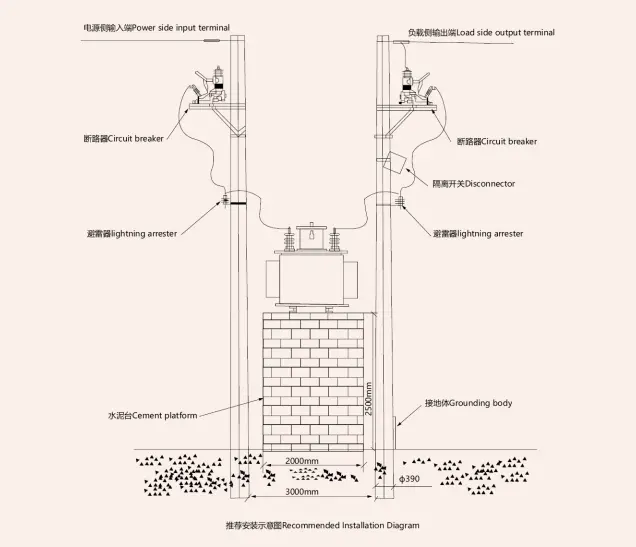

Schemat odniesienia instalacji jest następujący:
