Izolowany żywicą transformator typu suchego

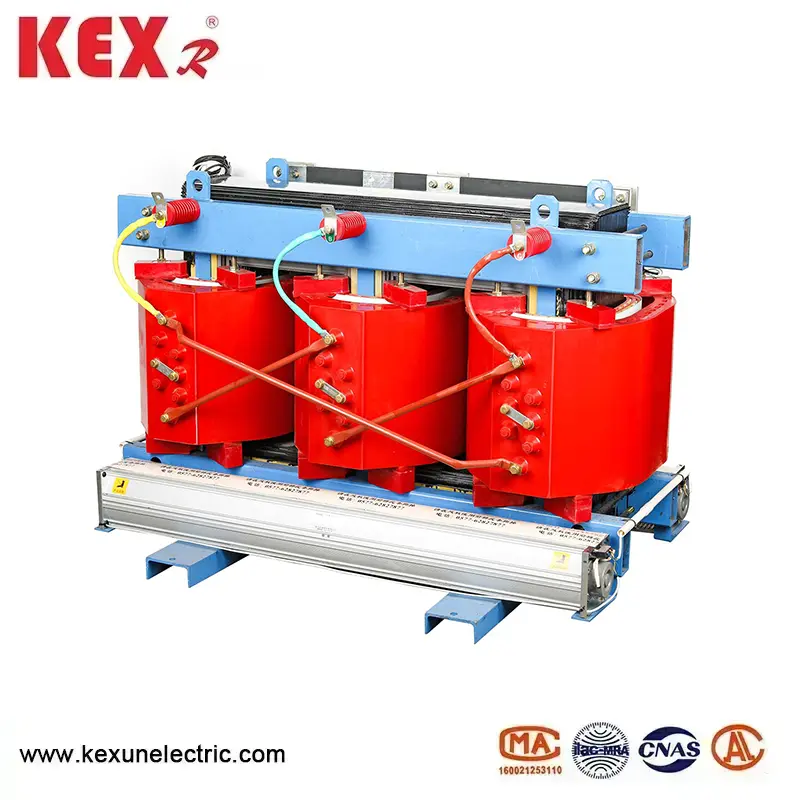

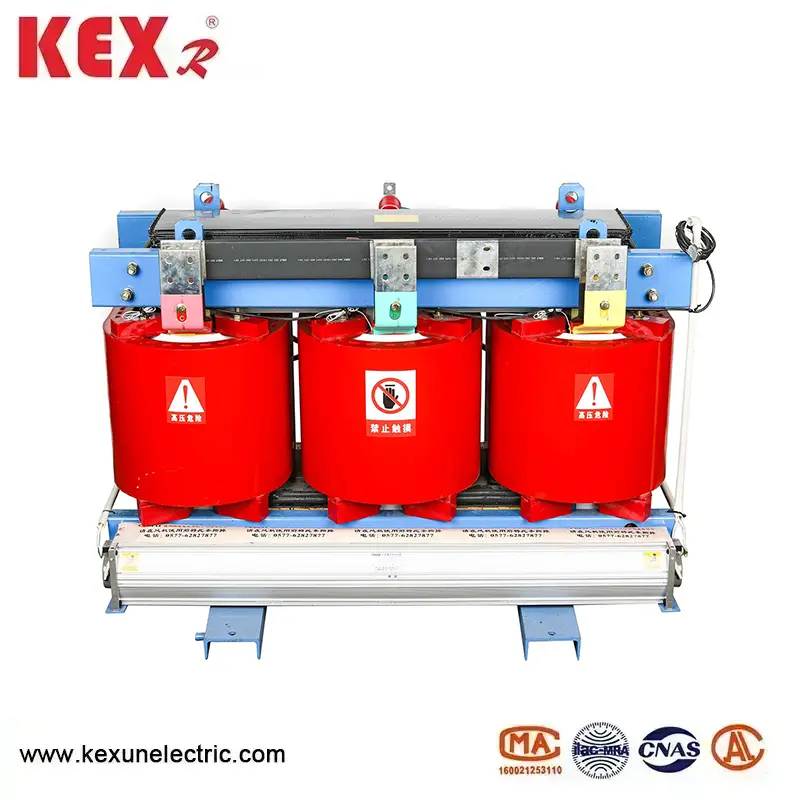

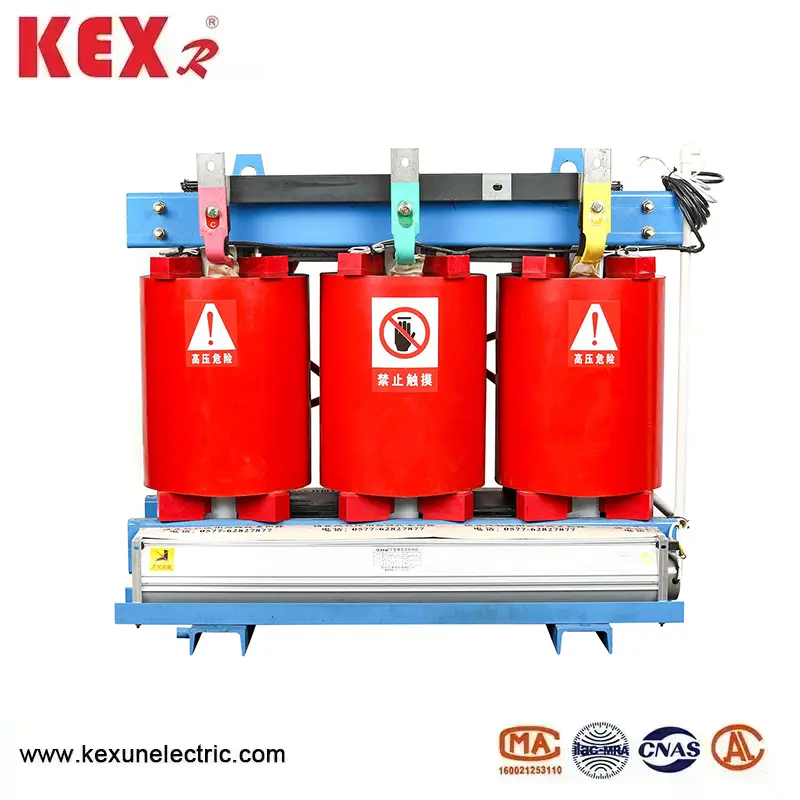

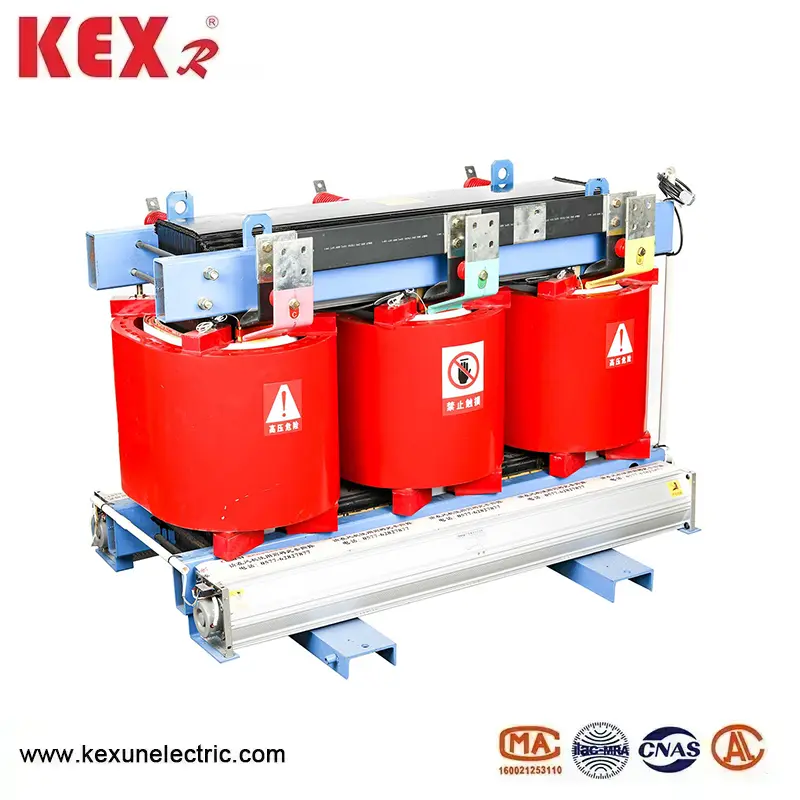

● Składniki izolowanej przez żywicę SCB10 transformatora suchego typu suchego

◆ Rdzeń transformatora suchego typu żywicy

Żelazny rdzeń jest wykonany z importowanych wysokiej jakości krzemowych arkuszy stali silikonowej o w pełni nachylonej konstrukcji stawowej. Kolumna rdzeniowa jest powiązana z nietkaną taśmą klejącą klasy F, a powierzchnia żelaznego rdzenia jest kapsułkowana żywicą epoksydową w celu zmniejszenia bez obciążenia, prądu bez obciążenia i szumu rdzenia żelaza, zaciski i elementy złączne uległy specjalnej obróbce powierzchni w celu dalszej poprawy wyglądu wyglądu produktu.

◆ Uzwojenie o niskim napięciu

Uzwojenie niskiego napięcia typu suchego typu żywicy, które przy użyciu uzwojenia drutu jest bardziej zrównoważone. Jednocześnie cewka przyjmuje osiowy kanał powietrza chłodzącego, zwiększając zdolność rozpraszania ciepła. Prepreg żywicy żywicy epoksydowej TDMD jest stosowany między warstwami uzwojenia, a całość jest utwardzana i tworzona.

◆ Uzwojenie wysokiego napięcia Transformator izolowany żywicą SCB10

Uzwojenie wysokiego napięcia jest odlewane próżniowo z żywicą epoksydową z wypełniaczami, znacznie zmniejszając lokalne rozładowanie i poprawiając wytrzymałość elektryczną cewki. Wewnętrzne i zewnętrzne ściany uzwojenia są składane za pomocą szklanych płyt z włókna, zwiększając wytrzymałość mechaniczną cewki i poprawiając zdolność produktu do przeciwstawienia się nagłym krótkim obwodom, Coll nigdy się nie pęknie.

◆ Proces produkcyjny

Cewka izolowanej przez suchą transformator typu suchego typu SCB10 jest ranna na wysokiej precyzyjnej maszynie uzwojenia, a uzwojenie o niskim napięciu przyjmuje strukturę uzwojenia foliowego. Gdy pojemność transformatora jest duża, istnieje kanał wentylacyjny. Po zakończeniu uzwojenia przeprowadzane jest suszenie próżniowe, a cały proces wylewania i utwardzania jest całkowicie obsługiwany zgodnie z wymaganiami procesu, wszystkie procesy należy ściśle monitorować i dostosowywać zgodnie z sytuacją. Precyzyjny proces wylewania zapewnia, że ​​cewka nie ma bąbelków ani pustek, co powoduje wysokiej jakości działanie transformatora.

◆ System kontroli temperatury i system chłodzenia powietrza

Przyjmowany jest wentylator chłodzący przepływ przepływu, który ma charakterystykę niskiego hałasu, wysokiego ciśnienia powietrza i pięknego wyglądu, zwiększając pojemność przeciążenia izolowanego transformatora typu suchego typu SCB10.

◆ Chroń obudowę i wyjściową szyn

Protective Shell zapewnia dalszą ochronę bezpieczeństwa transformatora, z poziomami ochrony IP20, LP23 itp., Materiał skorupy obejmuje stalową płytkę ze stali na zimno, płytę ze stali nierdzewnej itp. Do wyboru użytkowników można również zastosować linie wychodzące z niskiego napięcia, można zastosować zarówno linię wyjściowe, jak i górne wychodzące linie można zastosować.

◆ Metoda linii wychodzącej transformator

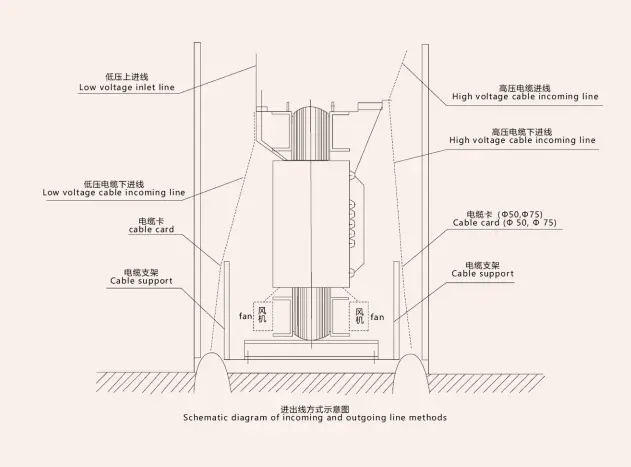

Konwencjonalne linie wychodzące, standardowe zamknięte szyny i standardowe boczne linie wychodzące można wytwarzać zgodnie z różnymi formularzami interfejsu, a specjalne metody wychodzące można również zaprojektować zgodnie z wymaganiami użytkownika.

◆ Powiązane standardy i parametry

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Znamione wysokie napięcie: 10 (11,10,5,6,6,6,3,6) kv

Znamionowe niskie napięcie: 0,4 kV

Grupa połączeń: dyn11 lub yyno

Zakres dotknięcia wysokiego napięcia: + 5 lub + 2x2,5%

Poziom izolacji: LL75AC35/LI0AC5

Częstotliwość: 50 Hz

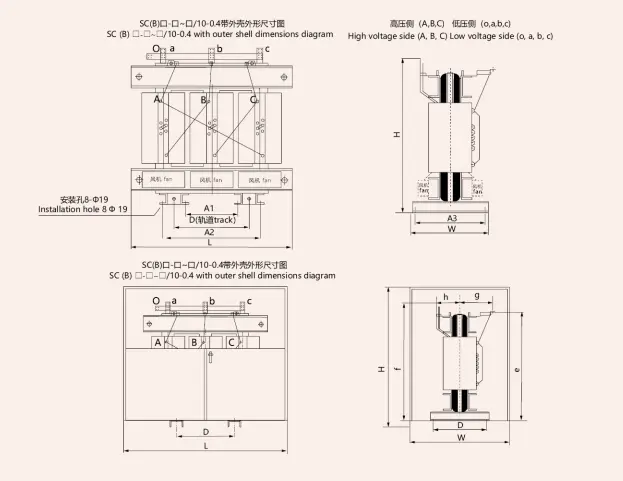

◆ Wygląd i wymiar instalacji transformatora suchego typu SCB10 typu SCB10

◆ Parametry techniczne transformatora suchego typu suchego typu 10kV typu SCB10
