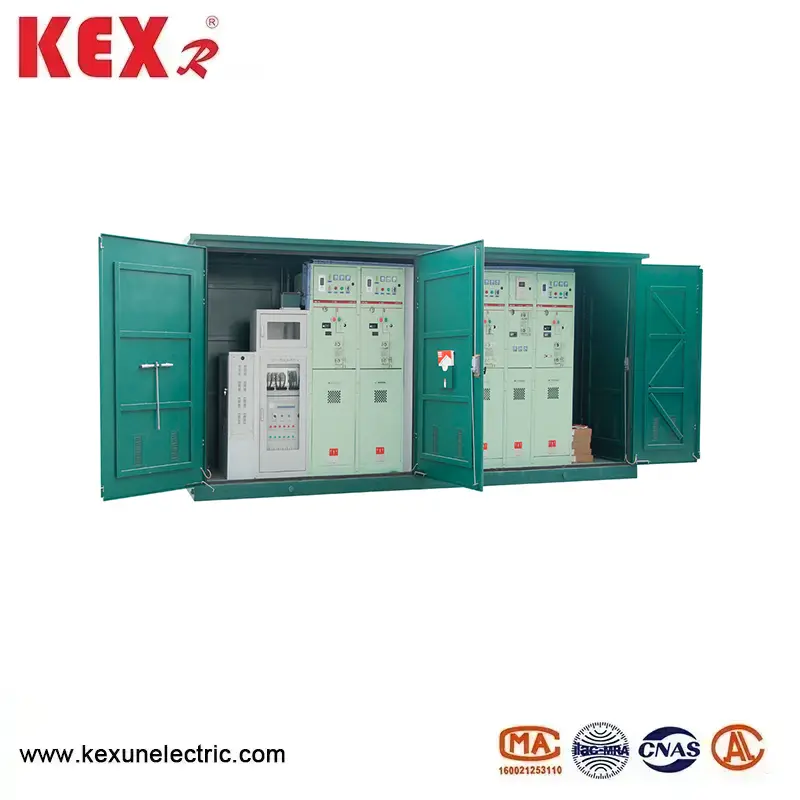

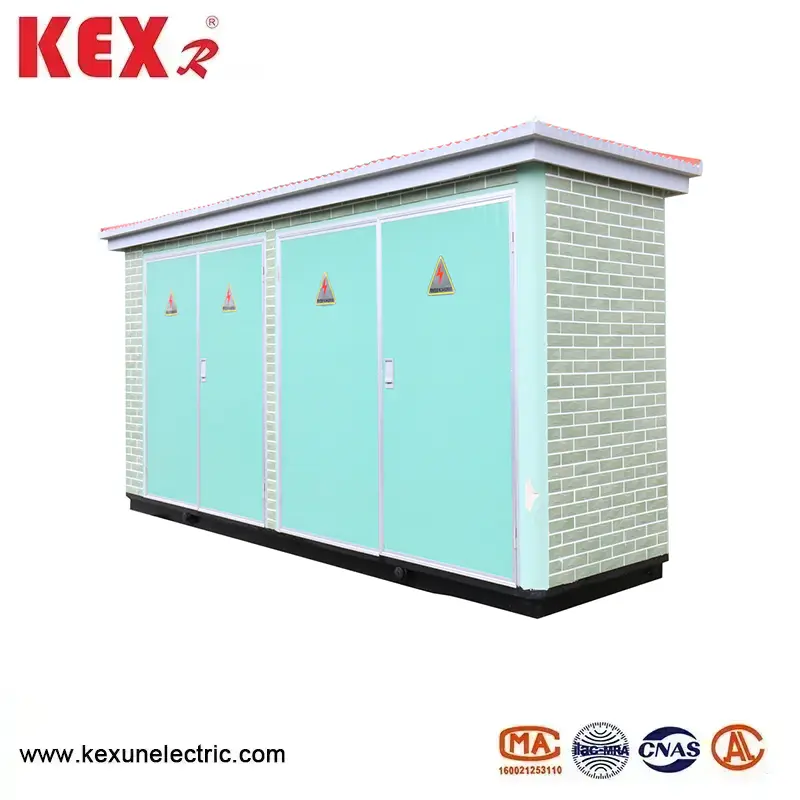

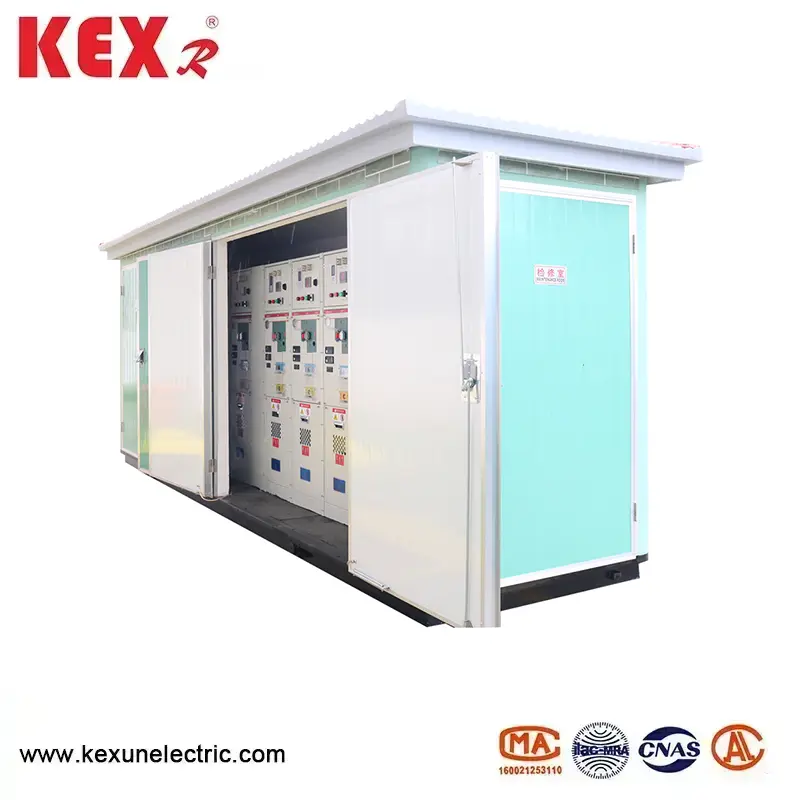

Modułowa jednostka główna

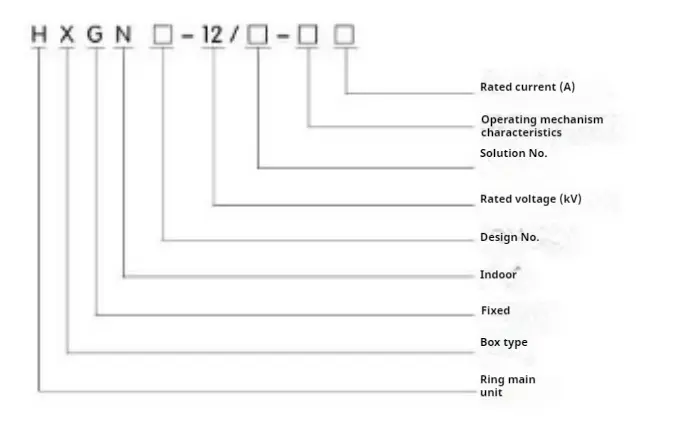

○ Znaczenie modelu

○ Główne zastosowania i zakres aplikacji modułowy pierścień typu HXGH-12

Jednostka główna pierścienia modułowego jest odpowiednia do kompletnych zestawów w pomieszczeniach trójfazowych 3,6-12 kV prądu naprzemiennego z sekcją pojedynczej magistrali 50 Hz, która jest wykorzystywana do odbierania i dystrybucji energii elektrycznej, i ma funkcje kontrolowania, ochrony i monitorowania obwodu. Można go zastosować do różnych rodzajów elektrowni, podstacji, przedsiębiorstw przemysłowych i wydobywczych, budynków wieżowców i innych miejsc, a także można go łączyć z szafkami sieciowymi, które mają być używane na stacjach przełączających.

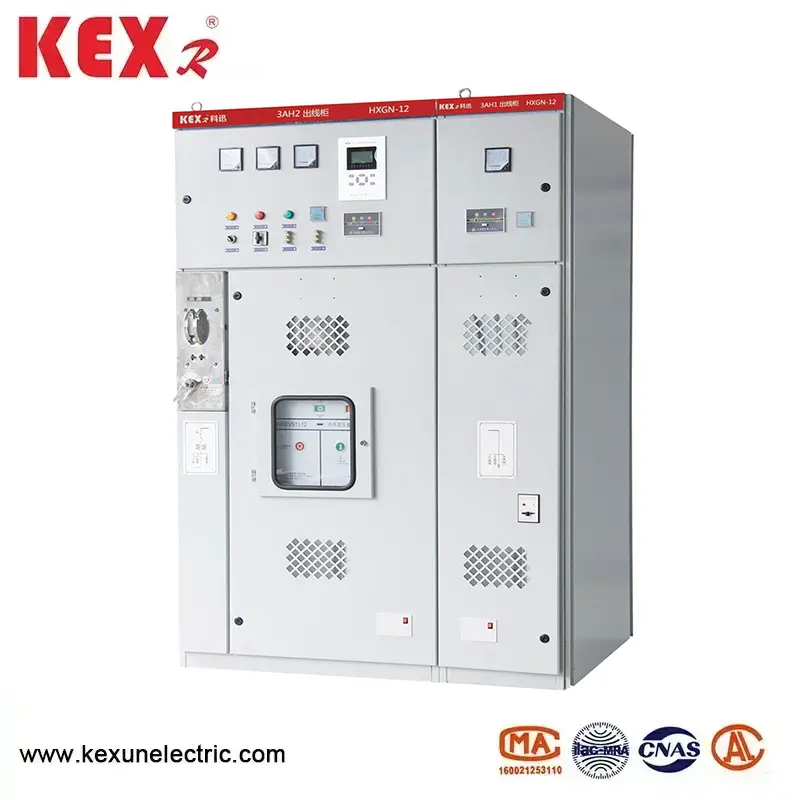

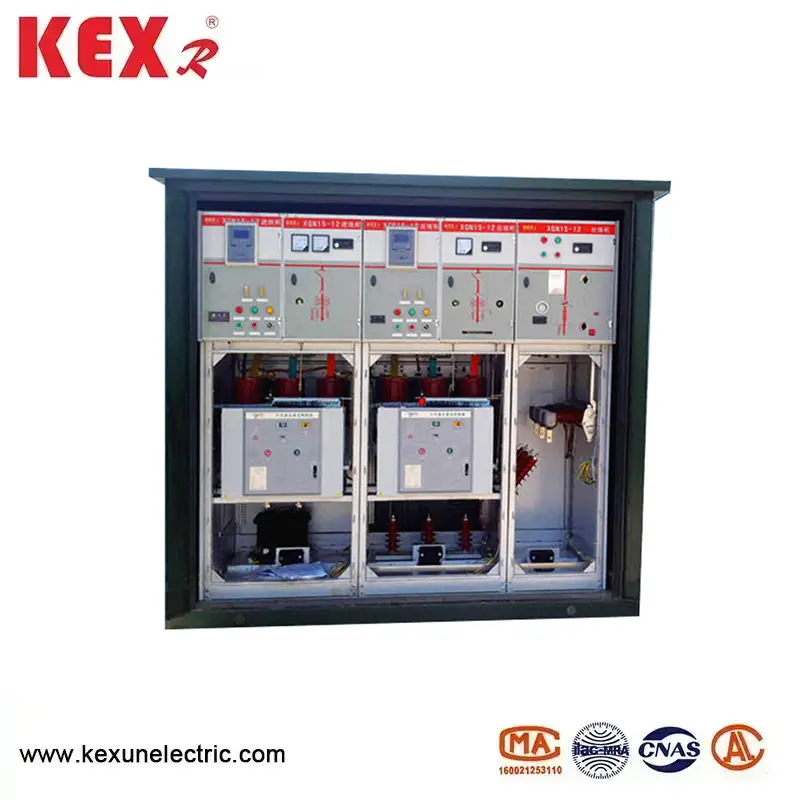

○ Główna struktura i charakterystyka jednostki głównej pierścienia modułowego typu HXGH-12

▶ Jednostka główna pierścienia modułowego jest przyspawana wysokiej jakości stali kąta.

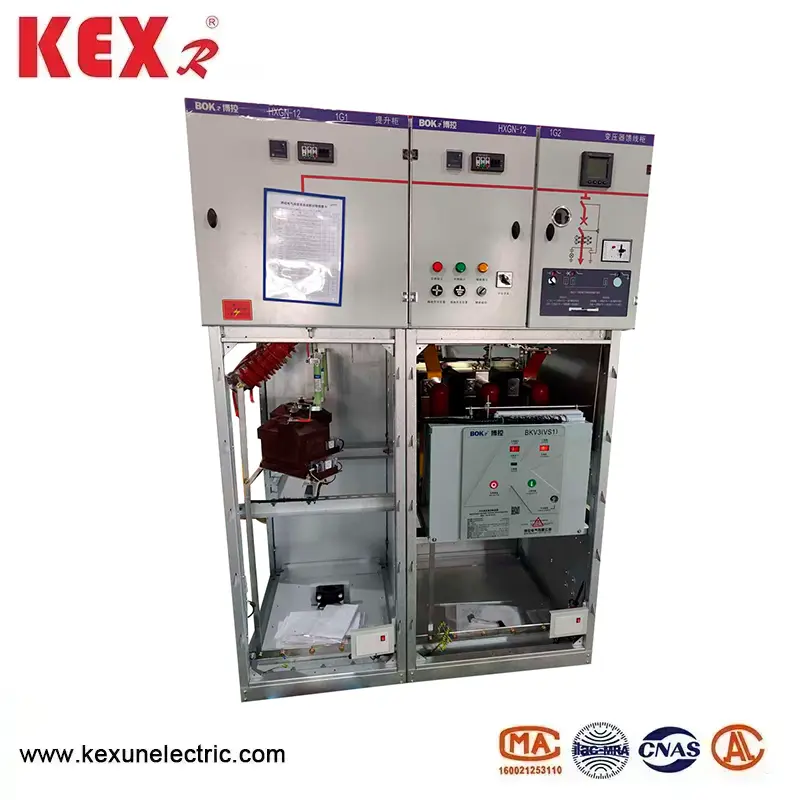

▶ Pokój wyłącznika znajduje się w środkowej (dolnej) części szafki, która jest wygodna do instalacji, debugowania i konserwacji. Standard jest wyposażony w wyłącznik obwodu Zn63AIVS1-12), a istnieje kanał zwolnienia ciśnieniowego, aby zapewnić bezpieczeństwo osobiste.

▶ Zaawansowane i niezawodne rozłączenie obrotowe może być używane do bezpiecznego wejścia do pomieszczenia wyłącznika w celu konserwacji po naładowaniu głównego autobusu. Zaawansowane i niezawodne rozłączenie obrotowe może bezpiecznie wejść do pomieszczenia wyłącznika do konserwacji po zelektryfikowaniu głównej magistrali.

▶ Poziom ochrony głównego pierścienia modułowego jest IP2X.

▶ Wyposażone w niezawodne i w pełni funkcjonalne obowiązkowe mechaniczne urządzenie blokujące, które może po prostu i skutecznie spełniać wymagania „pięciu środków ostrożności”.

▶ mieć winny system uziemienia.

▶ Drzwi są wyposażone w okno obserwacyjne, które może wyraźnie obserwować stan roboczy komponentów w szafce.

▶ Mechanizm pracy jest zablokowany przez mechaniczną blokadę, która jest bardziej niezawodna niż XGN66-12.

▶ Kable przychodzące i wychodzące są niższe niż z przodu dna szafki, co jest wygodne dla użytkowników.

○ Korzystanie z warunków środowiskowych jednostki głównej pierścienia modułowego typu HXGH-12

1. Górna granica temperatury otoczenia wynosi +40 ℃, a dolna granica wynosi -10 ℃;

2. Wysokość głównej jednostki pierścieniowej modułowej powinna wynosić mniej niż 1000 m;

3. Średnia dzienna wartość wilgotności względnej powietrza wynosi nie więcej niż 95%, a średnia miesięczna wartość nie jest większa niż 90%; Średnia dzienna wartość pary wodnej wynosi nie więcej niż 2,2 x 10-3MPa, a średnia miesięczna wartość wynosi 1,8 x 10-3mpa;

● Główny parametr techniczny HXGN □ -12 Typ modułowy pierścień
