Rozdzielnica HV

● Korzystanie z warunków

▶ Temperatura powietrza: -10 ~ 40 ℃;

▶ Wysokość: poniżej 1000m

▶ wilgotność: wilgotność względna: średnia dzienna mniejsza niż 95%, a średnia miesięczna nie jest większa niż 90%

▶ Ciśnienie pary wodne: Średnia dzienna wartość nie jest większa niż 2,2 kPa, a średnia miesięczna wartość to nie większa niż 1,8 kPa ；; Gdy temperatura nagle spadnie, może wystąpić kondensacja, w towarzystwie zanieczyszczenia. Ten produkt jest odpowiedni dla następujących dwóch warunków środowiskowych, które są poważniejsze niż normalne warunki:

(1) kondensacja nie jest częsta (średnio nie więcej niż dwa razy w miesiącu) i jest lekko zanieczyszczona;

(2). Ogólnie rzecz biorąc, nie ma kondensacji (średnio nie więcej niż dwa razy w roku), która jest poważnie zanieczyszczona

▶ Rozdzielnica HV jest odpowiednia dla trudnych miejsc, w których nie ma niebezpieczeństwa pożaru i eksplozji, a poważne zanieczyszczenie wystarcza do korozji metali i zniszczenia izolacji

▶ Rozdzielnica HV Kyn28-12 jest odpowiednia dla miejsc, w których nie ma gwałtownych wibracji, nierówności i nachylenia pionowego nie przekraczają 80.

Notatka:

(1) rozdzielnica HV umożliwia przechowywanie i transport o -30 ℃

(2) Gdy wysokość przekracza 1000 m, należy ją obsługiwać zgodnie z B/2102 „Wymagania techniczne dla urządzeń elektrycznych o wysokim napięciu przy użyciu obszarów wysokości”; Gdy wysokość nie przekracza 2000 m, nie należy podjąć środków dla sprzętu pomocniczego niskiego napięcia;

(3) Gdy faktyczne warunki użytkowania różnią się od powyższych, będą negocjowane zarówno przez użytkownika, jak i producenta.

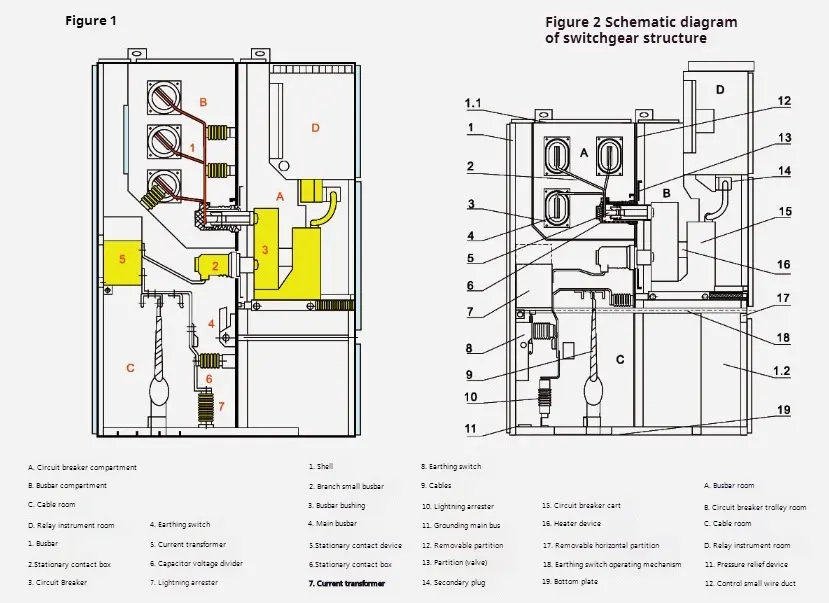

◆ Rozdzielnica HV składa się z dwóch części: korpusu szafki stałej i części rysowanej (w skrócie w skrócie w branży) (patrz rysunek schematycznej schematu struktury rozdzielnicy HV). Skorupa korpusu szafy rozdzielnicy i deski klapy każdej jednostki funkcjonalnej są przykręcane przez stalowe płyty powlekane aluminium-Zinc. Poziom ochrony wymiany rozdzielnicy dociera do IP4X, a poziom ochrony każdej płyty partycjonalnej i drzwi przełącznika przedziału jest P2X po otwarciu. Rozdzielnica HV typu KYN28-12 może być wyposażona w poręcz wyłącznika próżniowego VS1, Zn 12V i Handcart VD4 Circuit Circuit Circuit oraz kontakt próżniowy VC wytwarzany przez ABB Company. Rozdzielnica można instalować w podwójnych szafkach, czyli w aranżacji z tyłu. Instalacja i debugowanie szafki przełączającej można przeprowadzić z przodu, dzięki czemu szafka przełącznika może być zainstalowana na ścianie. Największą zaletą instalacji na ścianie jest uratowanie przestrzeni podłogowej. Ponadto rozdzielnica HV może być instalowana bez ściany, to znaczy dwustronnego typu konserwacji. Wewnętrzny układ struktury tych dwóch jest niespójny, a jego zaletą jest wygodna konserwacja.

◆ Struktura rozdzielnic HV

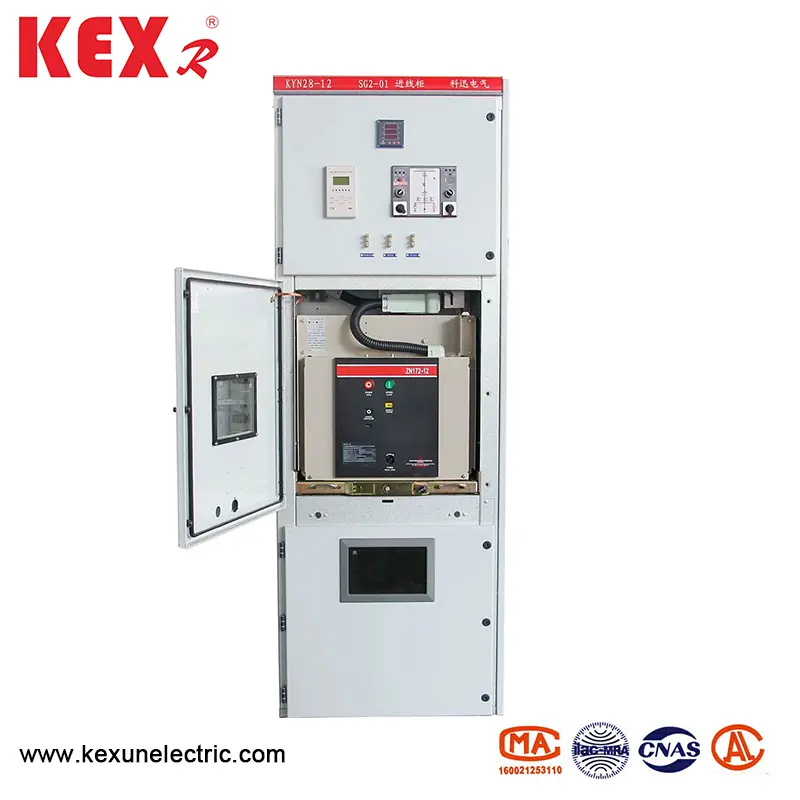

◆ Przegląd rozdzielnicy HV Kyn28-12

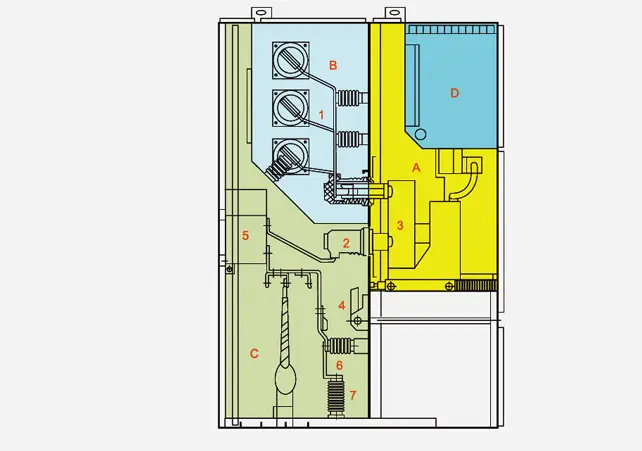

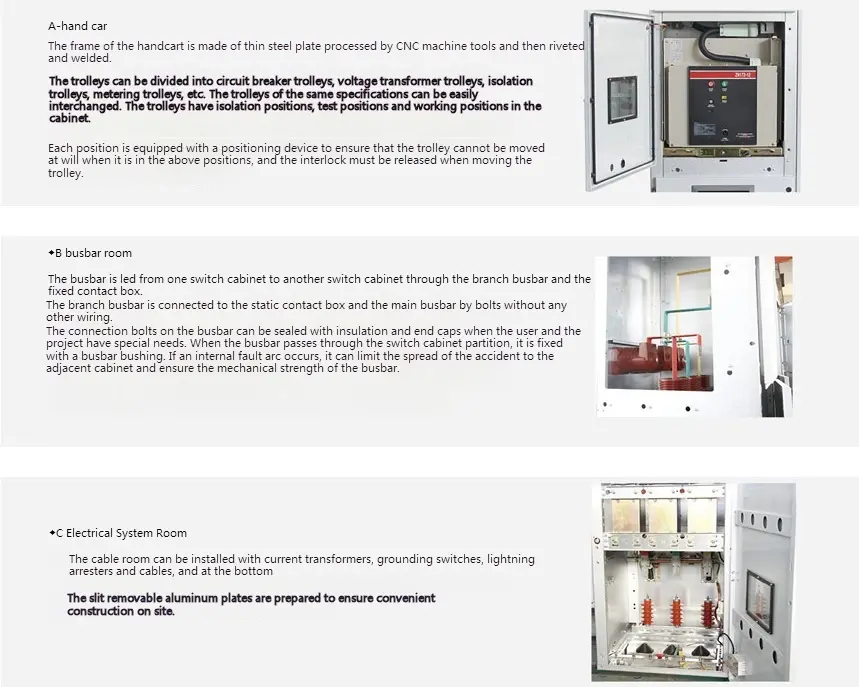

Skorupa szafki i przegroda rozdzielni HV są wykonane z stalowych płytek powlekanych aluminium-Zinc lub płyt stalowych przykręconych po przetworzeniu i wygięciu przez maszynowe narzędzia CNC, a zmontowana szafka przełączająca może utrzymać jednolitość pod względem wielkości. Płytka stalowa powlekana aluminium-Zinc ma silne działanie przeciw korozji i przeciwutleniające oraz wyższą wytrzymałość mechaniczną niż ta sama stalowa płyta. Wnętrze rozdzielnicy HV jest podzielone na 1. Pokój handcowa 2. Pokój autobusowy 3. Kabel 4. Pokój instrumentów przekaźnikowych, a skorupa każdego urządzenia ma niezależne uziemienie. Drzwi rozdzielnicy są spryskiwane elektrostatycznym plastikiem, aby ich powierzchnie mają zalety odporności na uderzenie, odporność na korozję i piękny wygląd (kolor mogą być dostosowywane przez użytkowników).

◆ Shell i partycja

Skorupa i partycja rozdzielni HV typu Kyn28-12 są wykonane z wysokiej jakości importowanych aluminiowych stalowych stalowych płyt cynkowych, które są przykręcane po wygięciu przez urządzenia maszynowe CNC, dzięki czemu złożony rozdzielnica HV może utrzymać jednolitość wielkości. Ma silną odporność na korozję i oporność na utlenianie i ma wyższą wytrzymałość mechaniczną niż ta sama stalowa płyta. Rozdzielnice HV jest podzielone na przedział do porady (przedział wyłącznika obwodowego), salę szyjną, salę kablową i salę instrumentów (pomieszczenie o niskim napięciu) przez partycję. Skorupa każdej jednostki jest niezależnie uziemiona.

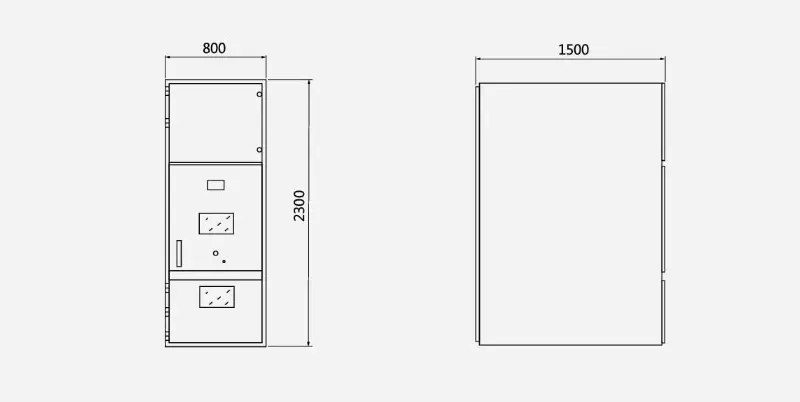

◆ Wymiary konturu rozdzielnicy HV są jak Belows ：
