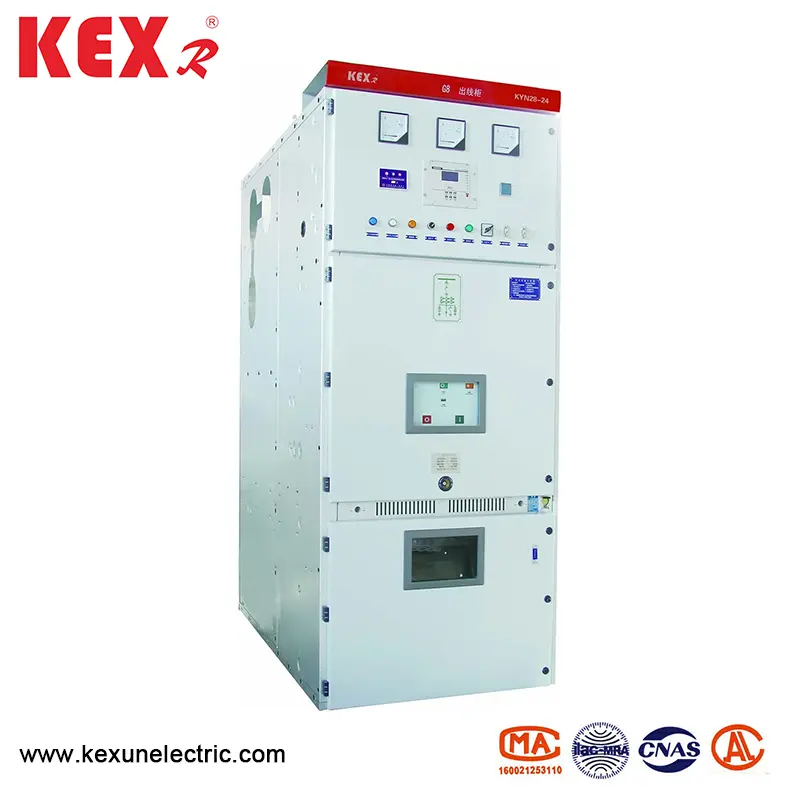

Zamknięte metalowe rozdzielnice zamykające zbroję

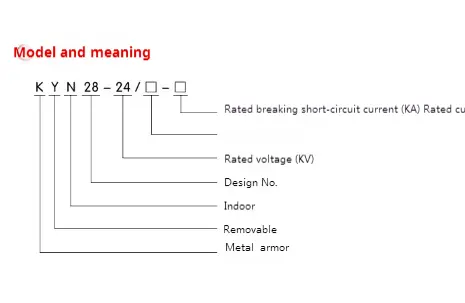

● Znaczenie modelu

● Warunki użytkowania

◆ Normalne warunki użytkowania

▶ Temperatura otoczenia: -15 ~ 40 ℃ i średnia w ciągu 24 godzin mniej niż 35 ℃.

▶ wilgotność: średnia codzienna wilgotność mniejsza niż 95%; Średnia miesięczna wilgotność mniejsza niż 90%;

▶ Ciśnienie pary ： Średnie ciśnienie pary dziennie nie jest większe niż 2,2 kPa ； Średnie miesięczne ciśnienie pary wody nie może przekraczać 1,8 kPa ；;

▶ Wysokość: Wysokość ubranego zbroi zmiennokształtnego metalu zamkniętego rozdzielnicy powinna wynosić mniej niż 1000 m

▶ Otaczające powietrze nie jest oczywiście zanieczyszczone przez kurz, sól, korozyjne i/lub palne gaz, spray pary lub soli;

▶ Wibracje lub ruch uziemienia z zewnątrz sprzętu do przełączania i sprzętu sterującego można zignorować

▶ Amplituda interferencji elektromagnetycznej indukowanej w układzie wtórnym nie przekracza 1,6 kV.

◆ Specjalne warunki użytkowania

Gdy jest stosowany w normalnych warunkach środowiskowych wykraczających poza te określone w GB/T1022, firma i użytkownicy mogą negocjować i osiągnąć porozumienie w sprawie specjalnych warunków operacyjnych.

Aby zapobiec kondensacji, ubrane na zbroję zmienne metalowe zamknięte rozdzielnica

jest wyposażony w grzejnik, który należy użyć, gdy rozdzielnica jest w stanie rezerwowym. Należy również zwrócić uwagę na uruchomienie grzejnika, gdy rozdzielnica jest w normalnym działaniu.

● Parametr techniczny ubranego zbroi zmieniającego się metalu zamkniętego

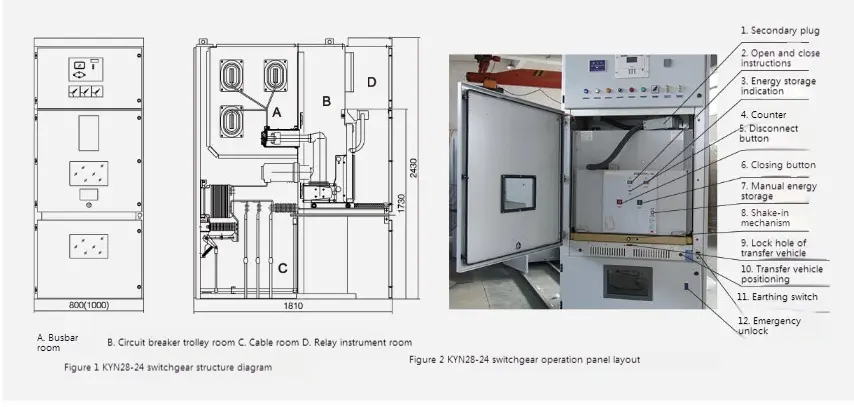

● Krótki opis struktury

Zamknięte przełączniki z metalowym rozdzielnicą, ubrane w Kyn28-24, składa się z szafki i zdejmowanych części (powszechnie znanych jako Handcart). Rozdzielnica jest podzielona na kilka funkcjonalnych przedziałów przez metalowe partycje, takie jak miejsce autobusowe, pokój wyłącznika, kabel i instrumenty przekaźnikowe. Wyjmowane części rozdzielnicy można wyposażyć w poręcz wyłącznika obwodu próżniowego, poręcz transformatora napięcia, brandcart błyskawicy, poręcz izolacyjny i brandcart bezpiecznika.

● Charakterystyka głównych komponentów

◆ Shell

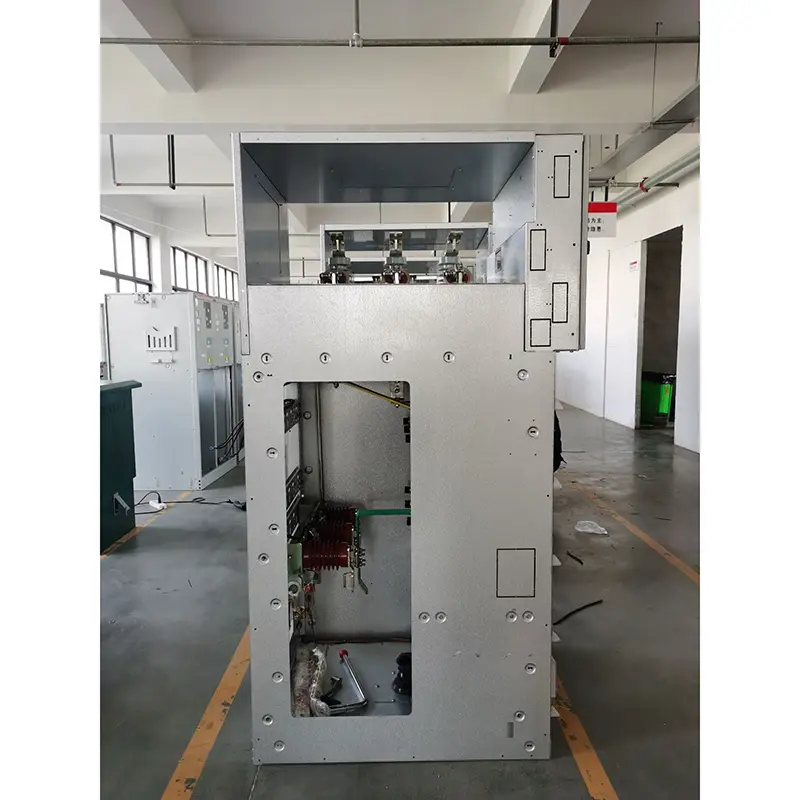

Skorupa płaconego zbroi z metalowego przełącznika typu Kyn28-24 jest wykonana z importowanej stalowej płyty powlekanej aluminium-Zinc, która jest przetwarzana przez CNC Machine Tool i wytwarzane przez proces składania. Cała szafka ma wysoką precyzję i silną odporność na korozję i opór utleniania, a ze względu na przyjęcie wielu technologii składania szafka ma lżejszą wagę, wyższą pod względem wytrzymałości mechanicznej i pięknym wyglądem niż inne podobne szafki sprzętu. Gabinet przyjmuje zmontowaną konstrukcję, która jest połączona nakrętką wierzby i śrubą o wysokiej wytrzymałości, dzięki czemu cykl przetwarzania i produkcji został skrócony, części są uniwersalne, przestrzeń podłogowa jest niewielka, a organizacja produkcji jest wygodna.

◆ Producent

Szkielet poręczny jest wykonany z cienkiej stalowej płyty i zmontowany przez CNC Machine Tool. Producent i szafka mają precyzję o wysokiej dopasowania, a mechaniczna blokada jest bezpieczna, niezawodna i elastyczna. Producent może być podzielony na przekładkę wyłącznika, poręcz transformatora napięcia, poręcz pomiarowy, poręcz izolacyjny itp. Produkty z tymi samymi specyfikacjami mogą być swobodnie zamienne. Producent ma pozycję odłączenia/testu i pozycję pracy w szafce, a każda pozycja ma urządzenie pozycjonujące. Aby zapewnić niezawodne blokowanie. Wszystkie rodzaje poręczy są napędzane i wycofywane przez pręty śrubowe, które są lekkie i elastyczne do obsługi i odpowiednie dla personelu na służbie. Gdy przenośność musi zostać usunięta z szafki, można go wygodnie wyjąć specjalną ciężarówką transferową do różnych kontroli i konserwacji. Gdy samochód biegowy jest transportowany do pokoju wyłącznika w obwodzie szafki, można go niezawodnie zablokować w pozycji OFF/Test, a światło wskaźnika położenia szafki pokazuje jego pozycję. Dopiero po całkowitym zablokowaniu porady można wstrząsnąć mechanizmem napędu śrubowego ołowiu, aby popchnąć poręcz do pozycji roboczej. Gdy porda dociera do pozycji pracy, siła robocza uchwytu napędu nagle wzrasta i nie można jej obrócić, a jego odpowiednie światło wskaźnika położenia pokazuje jego pozycję. Mechaniczne blokady brandcart może niezawodnie upewnić się, że wyłącznik może być zamknięty tylko wtedy, gdy przenośnik znajduje się w pozycji roboczej lub pozycji testowej; Ponadto porcja może poruszać się tylko wtedy, gdy wyłącznik jest w stanie otwierającym.

◆ Podział

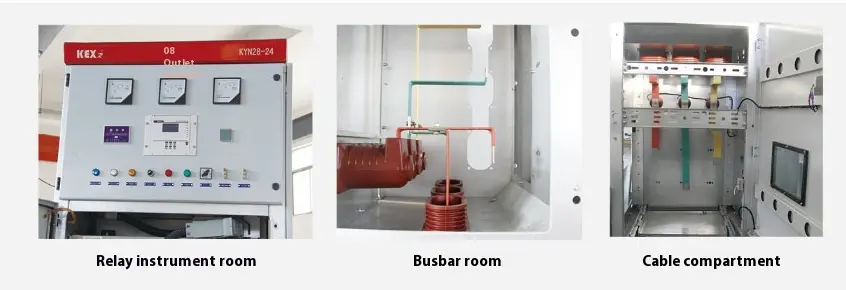

Główne elementy elektryczne rozdzielnicy znajdują się w swoich niezależnych przedziałach, a mianowicie: pokój do przenośnika, salę autobusową, kabel, salę instrumentów przekaźnika itp. Poziom ochrony każdej komory osiąga IP2X. Z wyjątkiem pomieszczenia na instrumentach przekaźnika pozostałe trzy przedziały mają odpowiednio kanały pomocy ciśnieniowej. Ze względu na typ środkowy przestrzeń kabla jest znacznie zwiększona, dzięki czemu sprzęt może łączyć wiele kabli równolegle.

▶ Postaciorka magistrali A: Główna magistrala jest połączona pojedynczym splicingiem, który jest ustalany za pomocą Branch Bus (statyczna skrzynka kontaktowa) i rękawem izolacyjnym magistrali głównej. Główna autobus i autobusem krawatowym są miedziane pręty z prostokątnym przekrojem, a podwójne pręty magistrali są używane do ciężkiego obciążenia prądem. W przypadku specjalnych potrzeb autobus może być pokryty kurczącym się rękawem i spersonalizowaną okładką izolacyjną. Tuleje izolacyjne są instalowane między autobusami sąsiednich szaf, które mogą skutecznie ograniczyć wypadek w przedziale bez rozprzestrzeniania się na inne szafki w przypadku wewnętrznego łuku uszkodzenia.

▶ Podział na wyłącznik obwodu B: Szyny są instalowane po obu stronach przedziału, aby poręcz przesunął się z pozycji OFF/Test do pozycji roboczej w szafce. Partiction (zawór) statycznego pola styku jest zainstalowana na tylnej ścianie pomieszczenia wózka. Gdy portala przesuwa się z pozycji OFF/Test do pozycji roboczej, górne i dolne zawory na ustach statycznego pola styku są automatycznie otwierane w połączeniu z Handcartem. Poruszając się w przeciwnym kierunku, zawór zostanie automatycznie zamknięty, aż władca wycofa się do określonej pozycji i bezpiecznie pokryje statyczne pole kontaktowe, tworząc w ten sposób skuteczną izolację. Ponieważ nie ma powiązania między górnym zaworem a dolnym zaworem, zawór po stronie żywej można zablokować podczas konserwacji, zapewniając w ten sposób personel konserwacyjny nie dotyka żywych korpusów. Producent może być również obsługiwany, gdy drzwi pomieszczenia na wyłącznik są zamknięte. Przez okno obserwacyjne na drzwiach możesz obserwować pozycję porady w przedziale, instrukcje otwierające i zamykające oraz sytuację magazynowania energii.

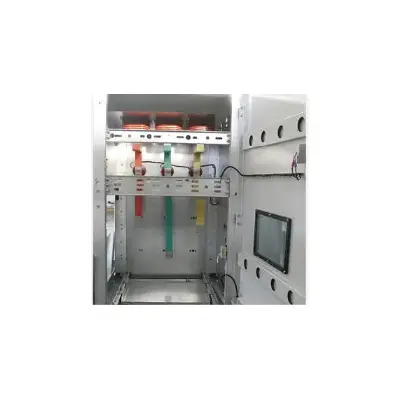

▶ Koman kablowy C: Zmieniony w KIN28-24 zmiennoprzepustowy metalowy rozdzielnica jest zbudowana na środku, więc komora kablowa ma dużą przestrzeń. Obecny transformator i przełącznik uziemienia są instalowane na tylnej ścianie przedziału (przełącznik uziemienia można również zainstalować na środku szafki przełącznika zgodnie z potrzebami klienta), a błyskawica zaawansowana jest w dolnej części przedziału. Po usunięciu porady i wyodrębnej partycji poziomej konstruktorzy mogą wejść do szafki z przodu w celu instalacji i konserwacji. Przewodu łączącego kabel w kablu można podłączyć równolegle z 1-3 kablami na fazę, a 6 kabli można w razie potrzeby podłączyć z każdą fazą. Odłączona metalowa płyta uszczelniająca lub niemagnetyczna metalowa płyta uszczelniająca jest przygotowywana na dole przedziału kablowego, aby zapewnić wygodną konstrukcję.

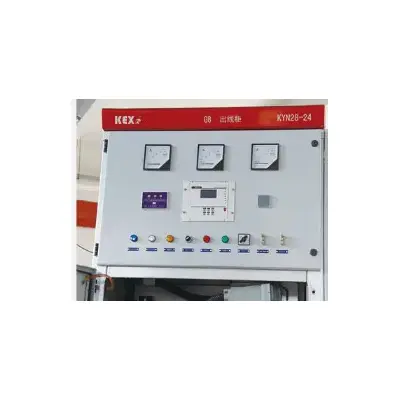

▶ Przekaźnik Instrumentu Pokój D: Komponenty ochrony przekaźnika, instrumenty, wskaźniki wyświetlania na żywo i sprzęt wtórny o specjalnych wymaganiach można zainstalować w pomieszczeniu do przekaźnika. Linia sterująca jest ułożona w pni, a pęd ma metalową płytkę pokrywową, która może odizolować linię wtórną od elementów wysokiego napięcia. Lewe przednie pniowanie jest zarezerwowane dla ołowiu i ołowiu kabli sterujących, a odpowiednie części dolnej płyty są wyposażone w druty wtórne i otwory gwintowania kablowego. Na górnej płycie pomieszczenia na instrumentach przekaźnika znajduje się również mały otwór na skrzyżowanie autobusów, który jest wygodny do budowy. Podczas okablowania można otworzyć górną płytę pokrywową pomieszczenia przyrządu, aby ułatwić instalację małej magistrali.
