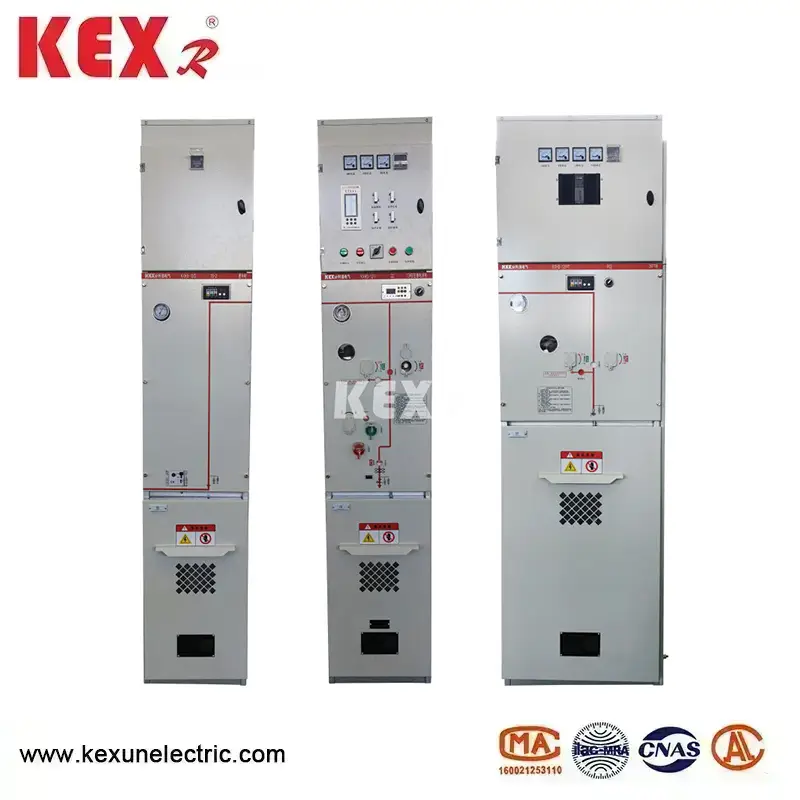

Przyjazna dla środowiska szafka rozdzielcza z izolacją gazową

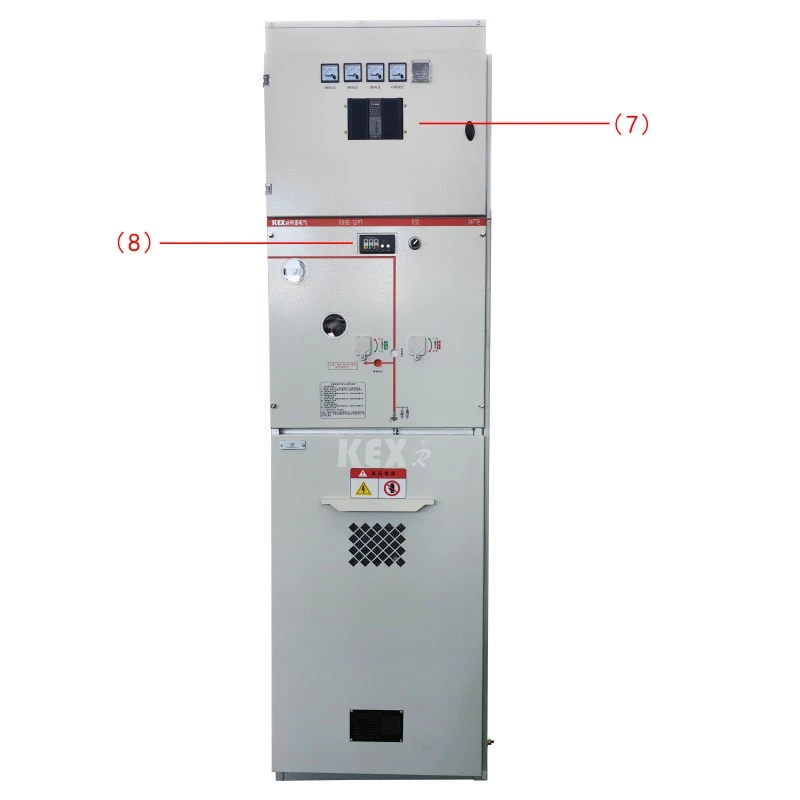

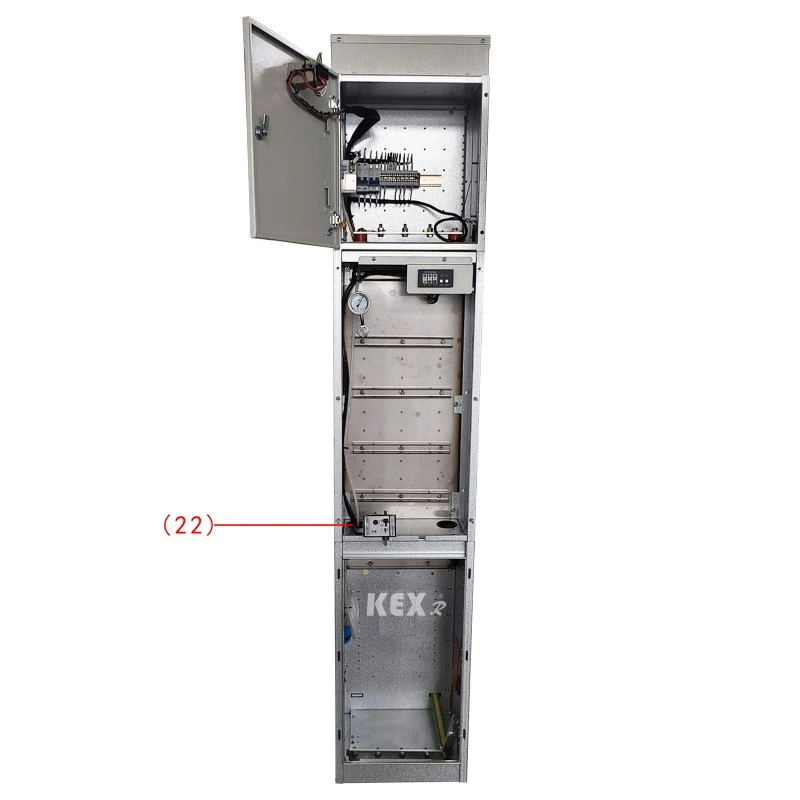

●Komponenty

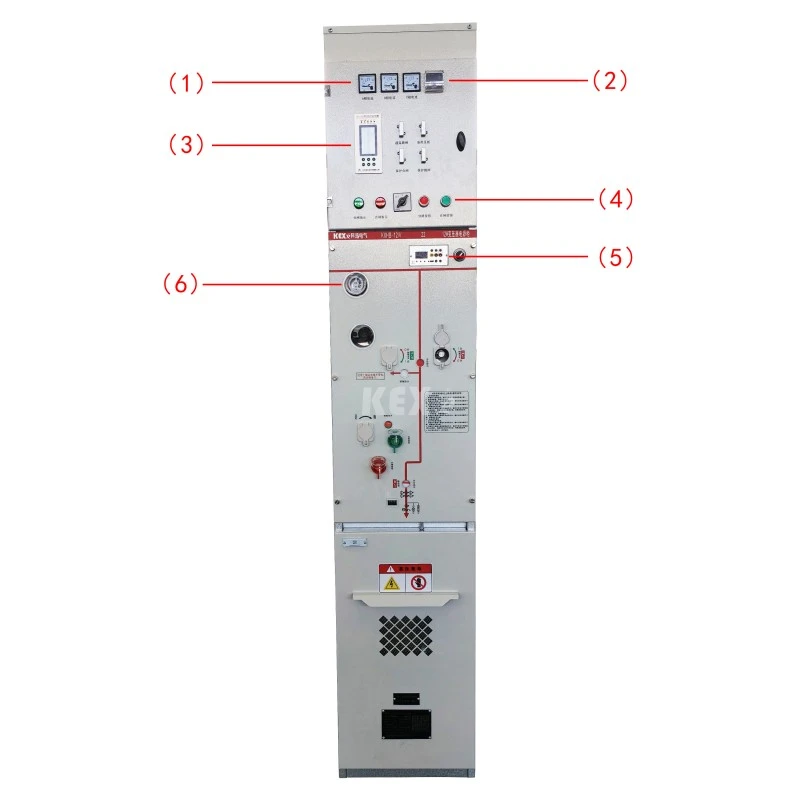

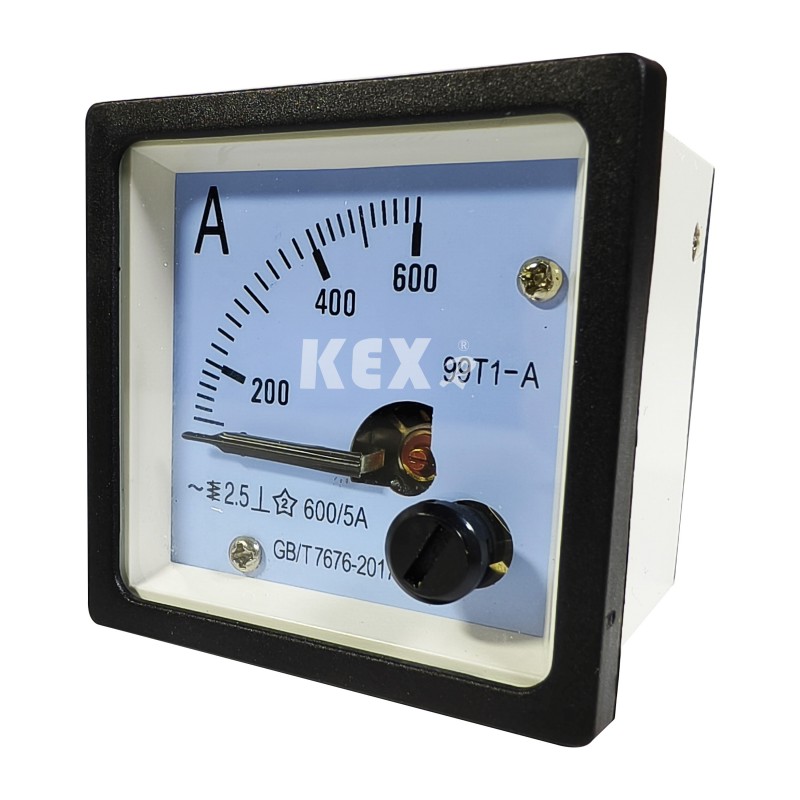

1. Amperomierz

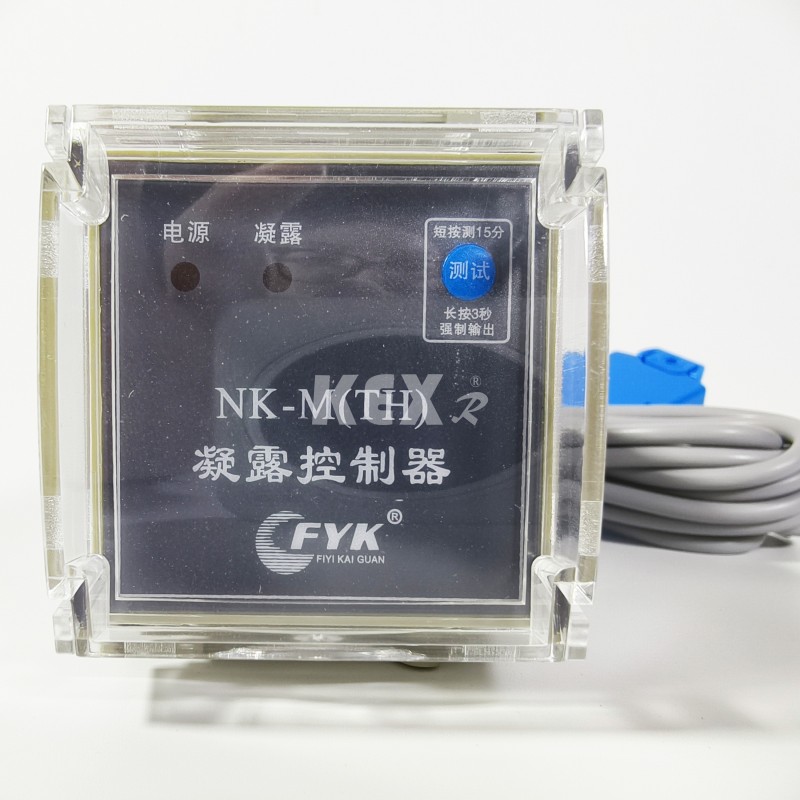

2. Kontroler kondensacji

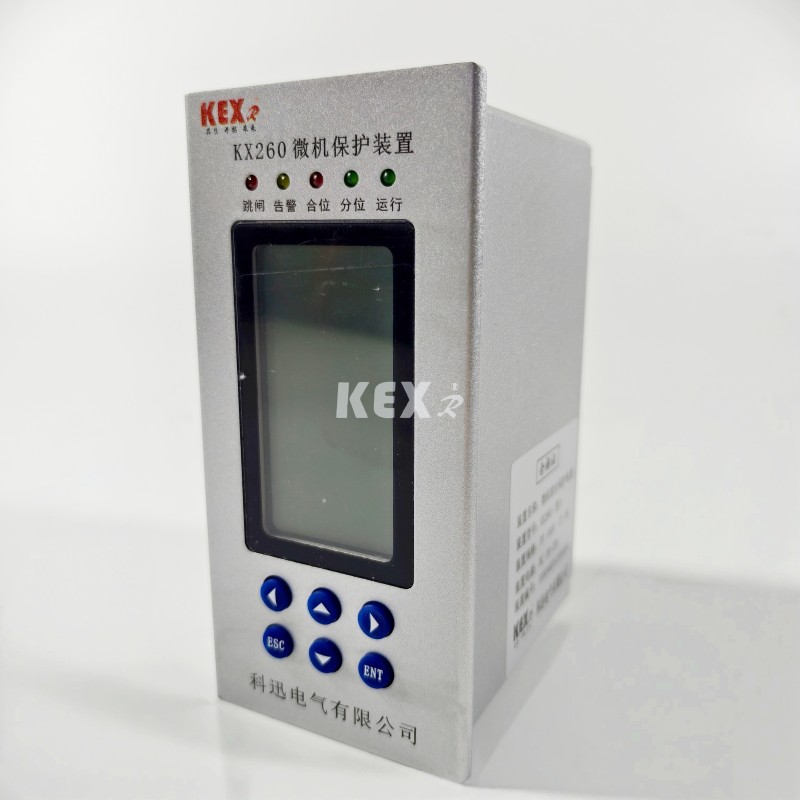

3. Urządzenie zabezpieczające mikrokomputer

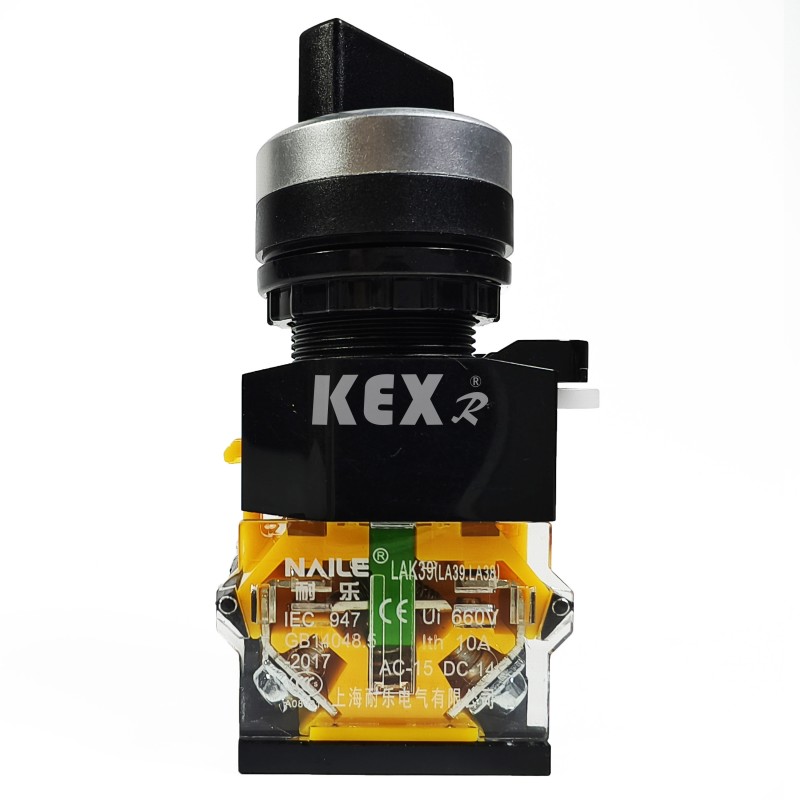

4. Przycisk

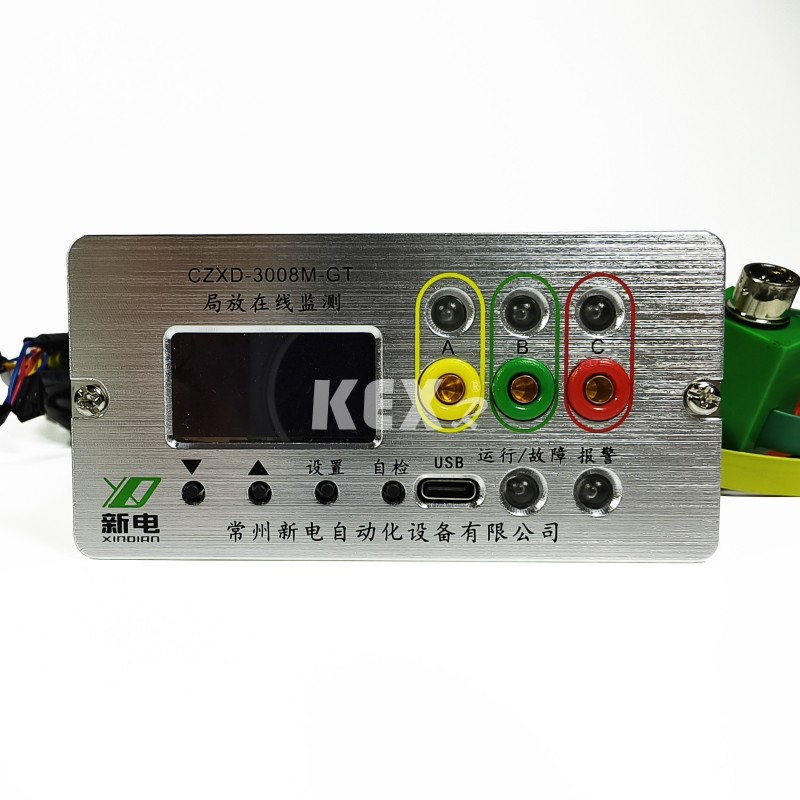

5. Detektor wyładowań niezupełnych

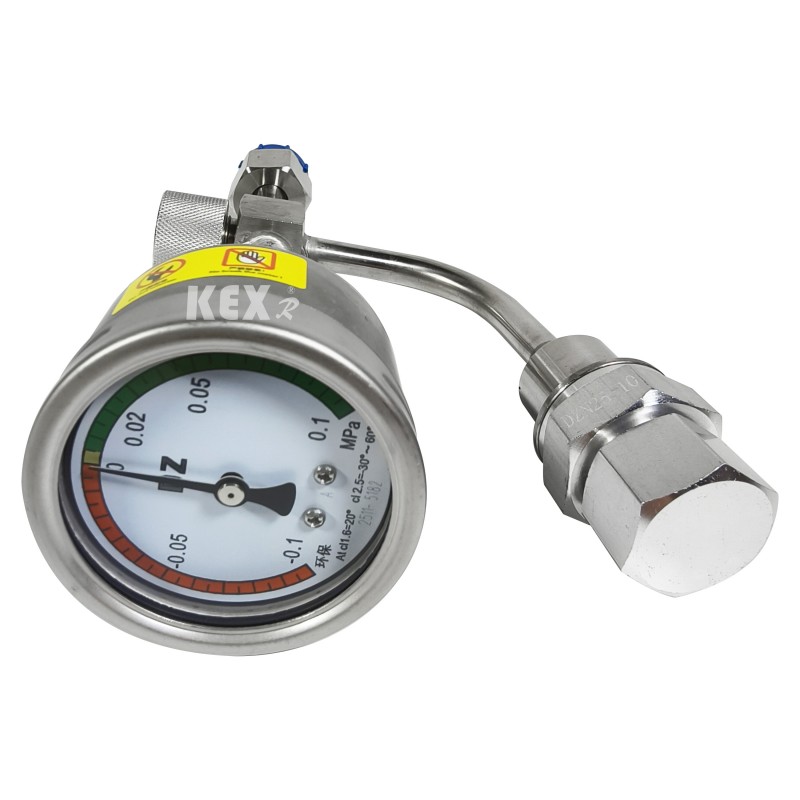

6.Barometr

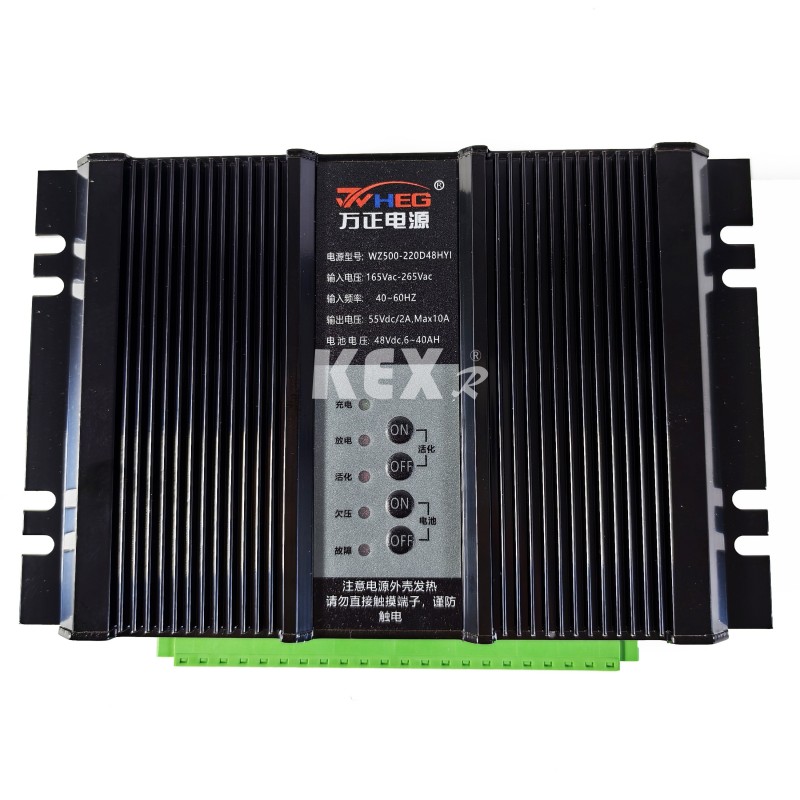

7.Zasilanie

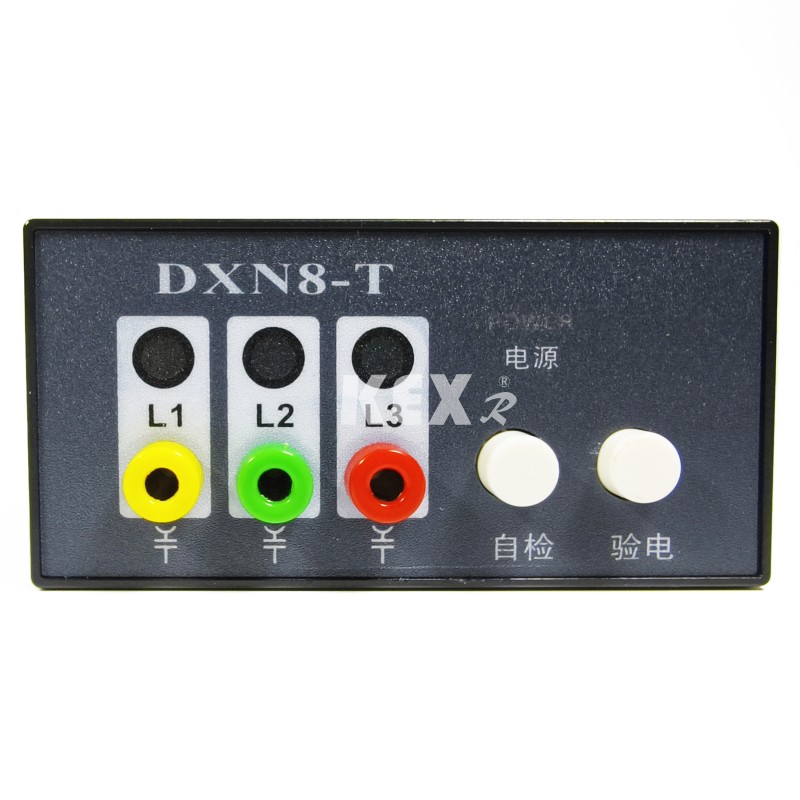

8. Naładowany wyświetlacz

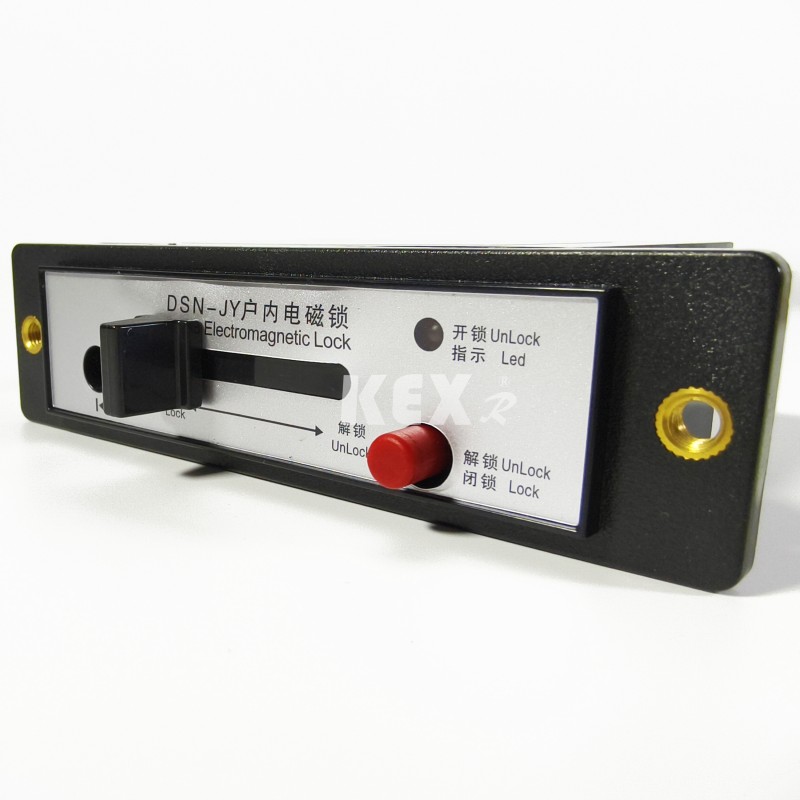

10.Zamek elektromagnetyczny

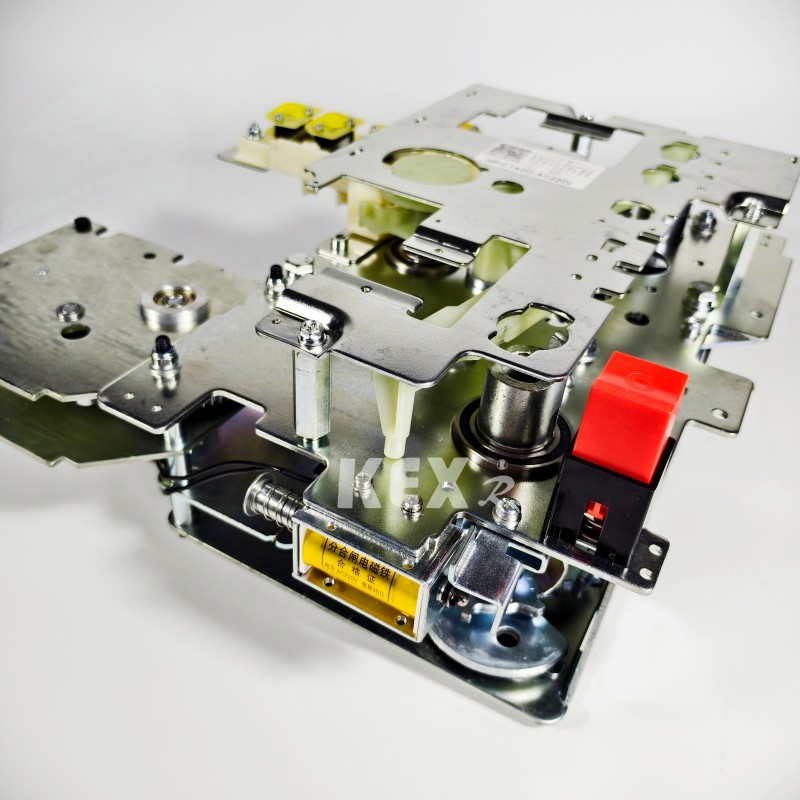

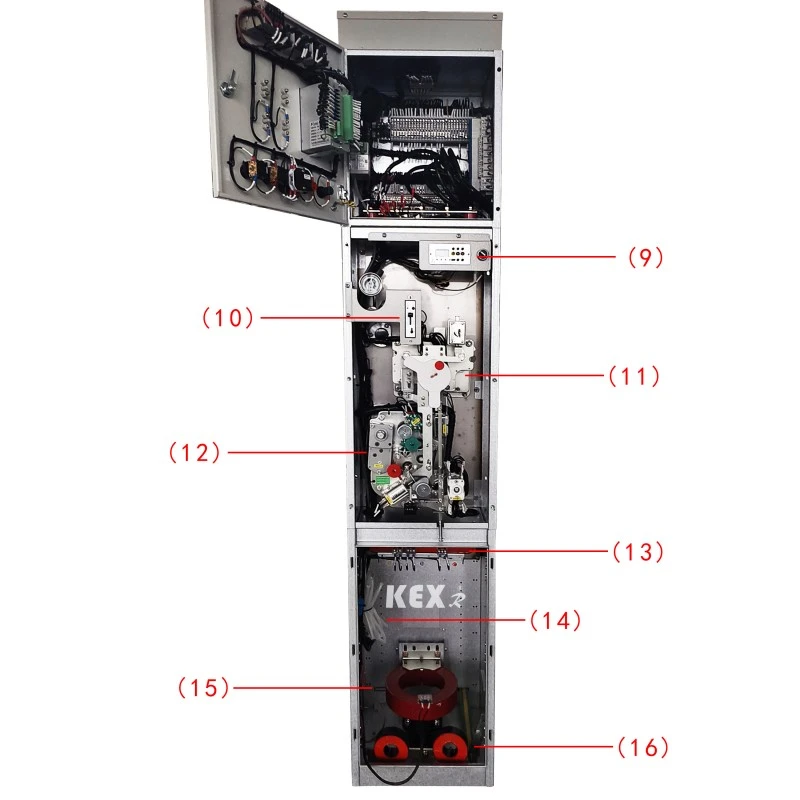

11. Ręczny mechanizm napędowy

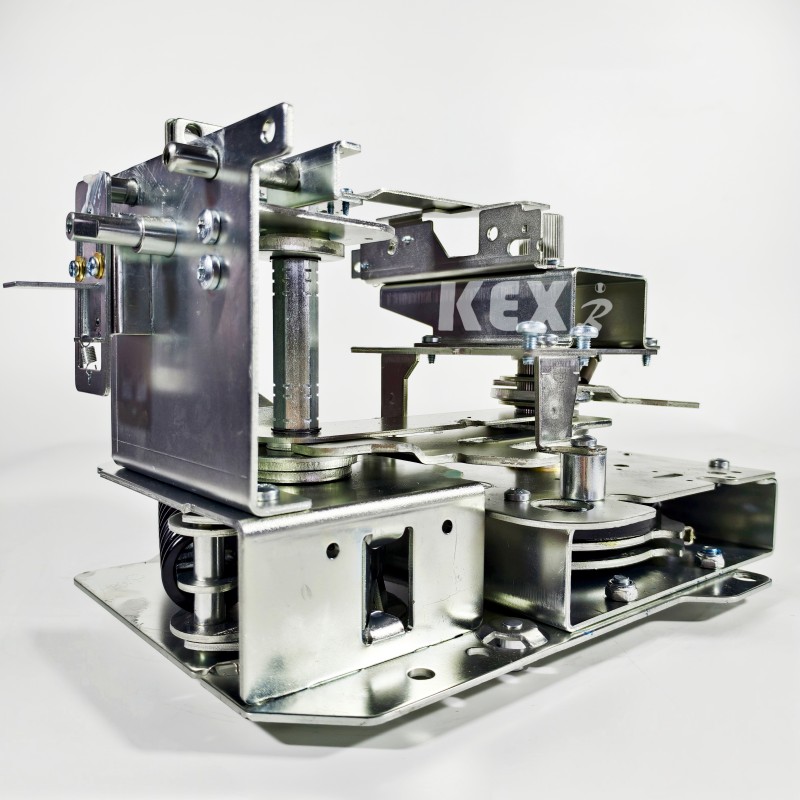

12.Elektryczny mechanizm napędowy

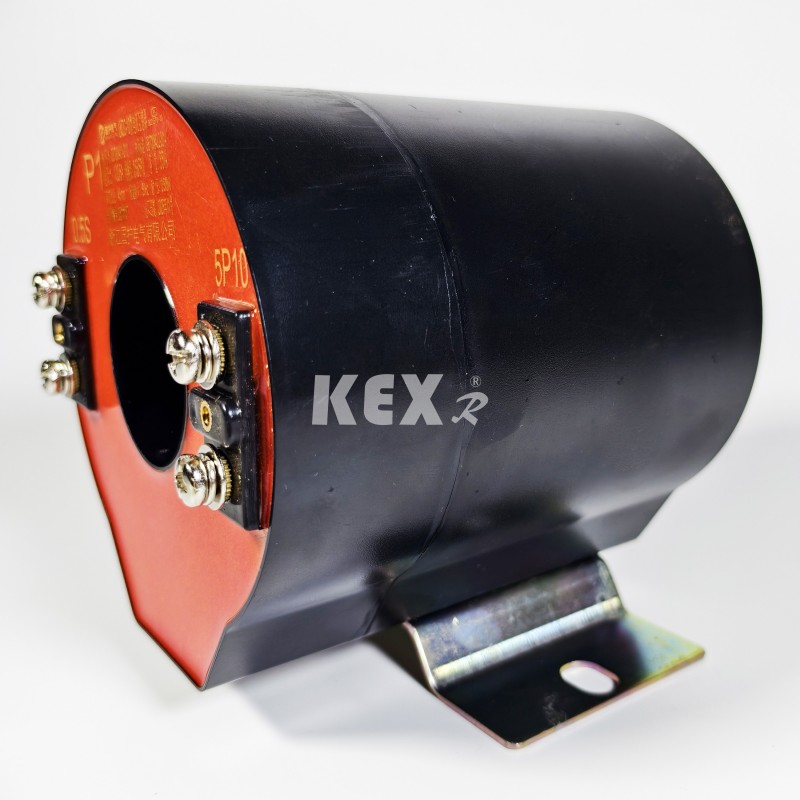

16. CT

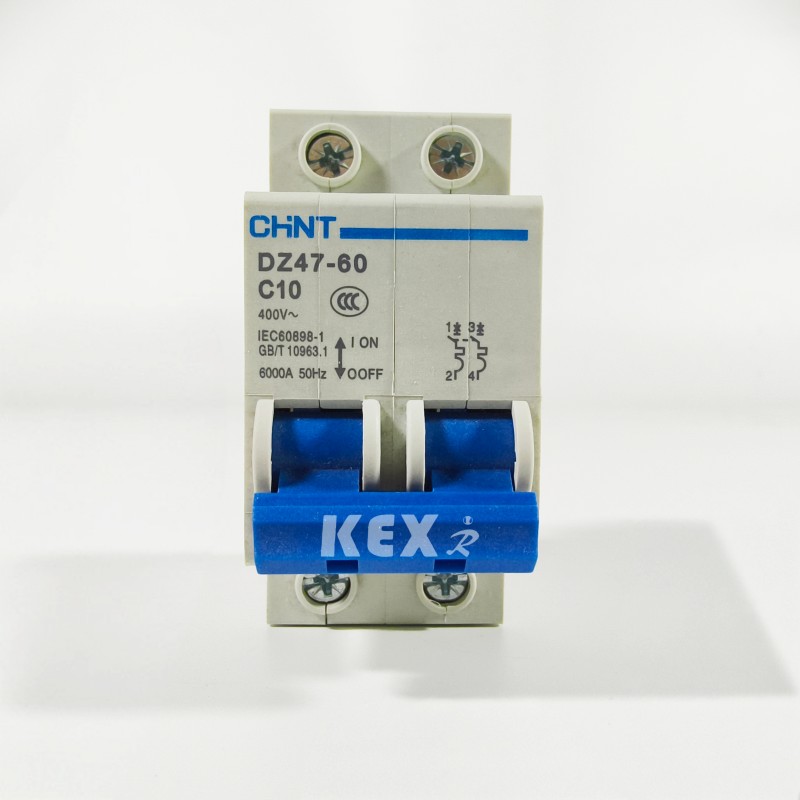

17.MCB

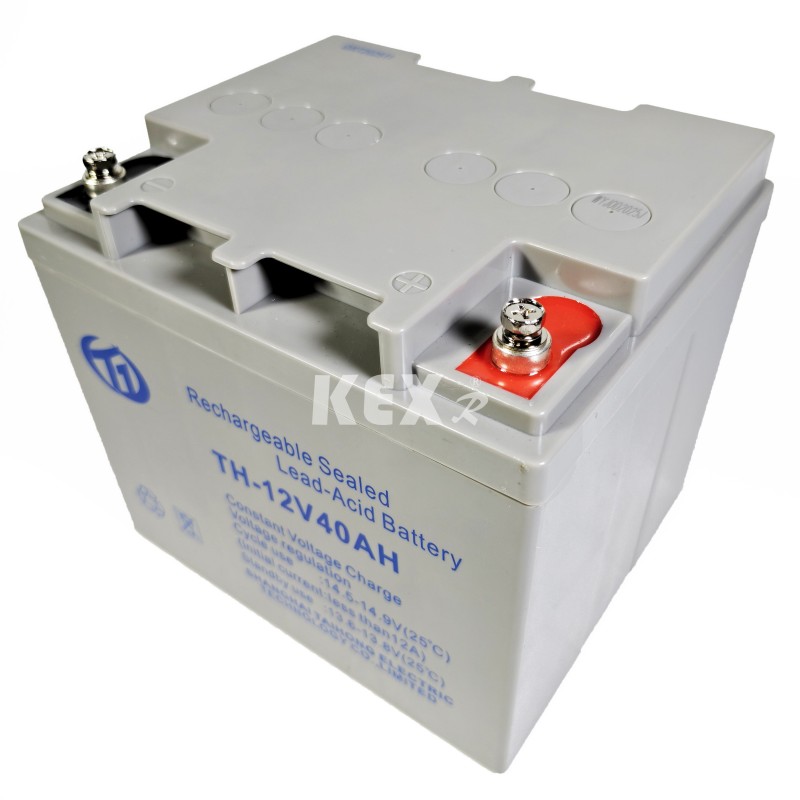

18.akumulator

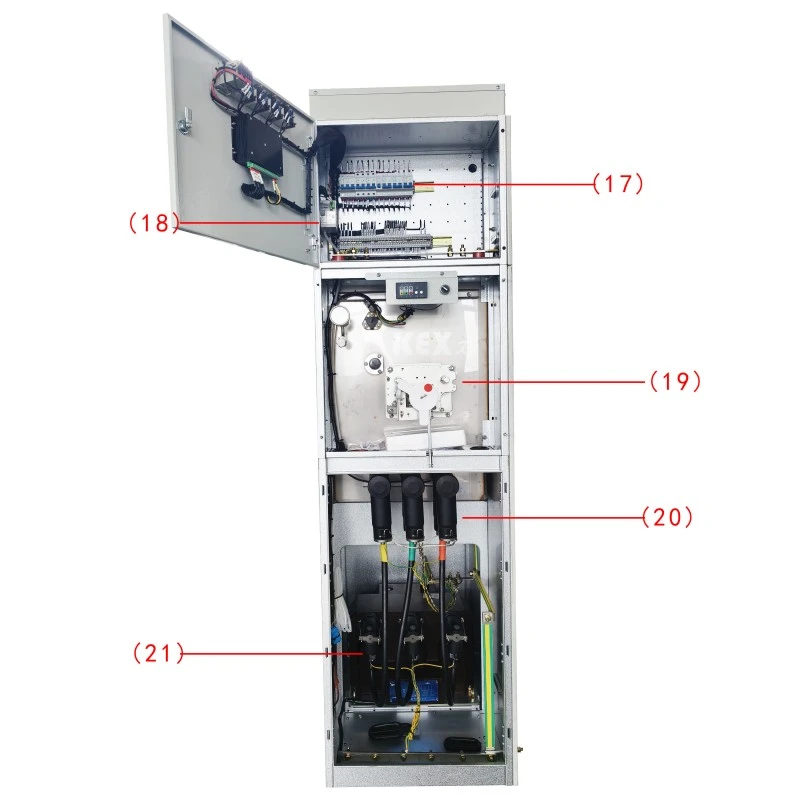

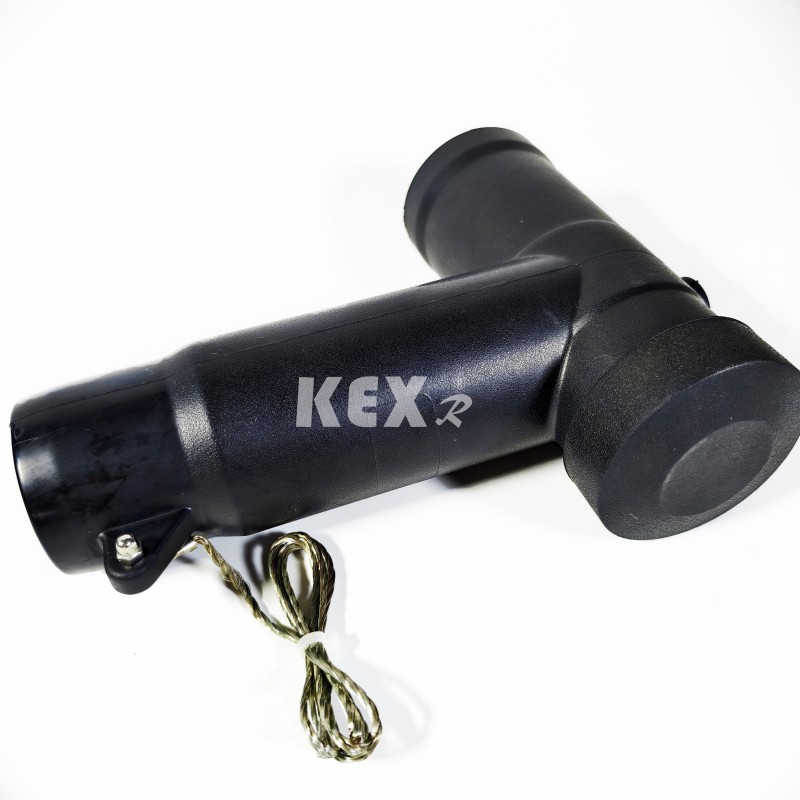

20. Wtyczka kablowa

● Warunki użytkowania

◆ Temperatura: -25~45℃

◆ Maksymalna dzienna temperatura: 35 ℃

◆ Stopień IP: Naładowana uszczelka korpusu IP67, obudowa szafy rozdzielczej IP4x

◆Powietrze otaczające przyjazną dla środowiska szafę rozdzielczą z izolacją gazową nie powinno być w oczywisty sposób zanieczyszczone żrącym gazem palnym i parą wodną.

◆ Nie ma częstych gwałtownych wibracji, a szorstkość w przypadku trudnych części spełnia różne wymagania.

● Standardy

Typ KXHB-12 Przyjazna dla środowiska szafa rozdzielcza w izolacji gazowej spełnia poniższe normy

◆Wspólne wymagania techniczne norm GB/T 1022 dotyczące rozdzielnic i sterownic wysokiego napięcia. ◆ GB/T39063640.5kV Rozdzielnice i urządzenia sterujące w obudowie metalowej prądu przemiennego.

◆ GB/T1985 Wyłącznik wysokiego napięcia AC i uziemnik

◆ Przełącznik obciążenia wysokiego napięcia GB/T38043.6-40.5kV AC

◆ GB/T1984 Wyłącznik automatyczny wysokiego napięcia prądu przemiennego

◆ GB/T4208 Kod IP poziomu ochrony powłoki

◆ GB/T7354 Pomiar wyładowań niezupełnych

◆ GB/T311.1 Koordynacja izolacji Część 1: Definicja, zasady i reguły

●Tabela parametrów technicznych przyjaznej dla środowiska szafy rozdzielczej z izolacją gazową

◆ Szafka wyłącznika automatycznego

◆Załaduj szafę rozdzielczą

● Schemat konfiguracji szafy

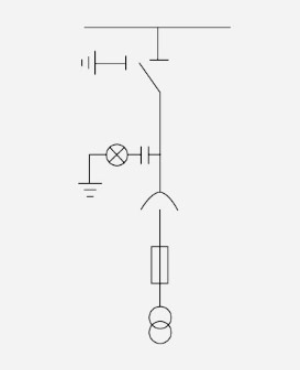

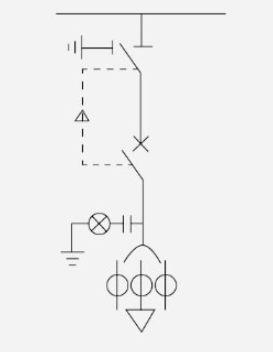

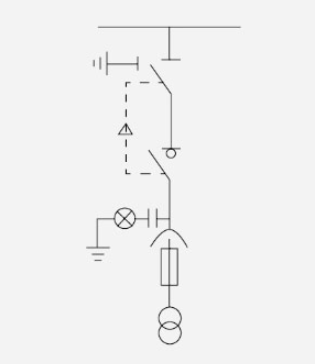

○ Schemat 1

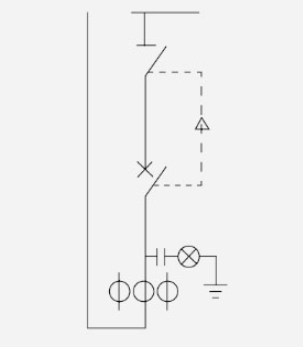

CL650mm

◆Podstawowe akcesoria

▶Przełącznik obciążenia

▶Wyłącznik dwustanowiskowy

▶Miernik wyświetlania na żywo

▶Standardowa szyna zbiorcza

▶Uchwyt obsługowy

▶Skontaktuj się z szyną zbiorczą

◇akcesoria opcjonalne

▶Elektryczny mechanizm napędowy

▶Cyfrowy przyrząd wyświetlający

▶Przyrząd wskazujący z blokadą elektromagnetyczną zasilania prądem stałym

▶Mechaniczne ryglowanie trzy w dwóch

▶Monitorowanie on-line ogranicznika Komora niskiego napięcia

▶Cyfrowy przyrząd wyświetlający

▶Ochrona pasywna

▶Podnoszone siedzisko

▶Moduł prostownika

▶Komora niskiego napięcia

▶ Dwa w jednym odgromniku z blokadą mechaniczną

▶Zasilanie prądem stałym (12h-24Ah) wskaźnik elektromagnetyczny blokady przyrządu Podnoszone siedzisko

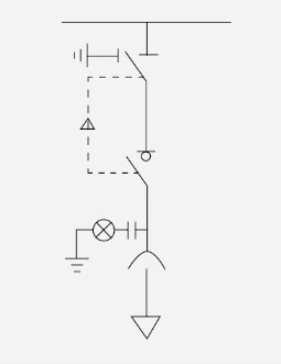

PTC500 mm

◆Podstawowe akcesoria

▶Przełącznik obciążenia

▶Odłącznik trójstanowiskowy, wyświetlanie na żywo działania standardowej magistrali

▶uchwyt Przekładnik napięciowy

▶Rura z bezpiecznikiem PT

▶Wtyczka kablowa kolankowa (wraz z kablem)

◇akcesoria opcjonalne

▶Elektryczny mechanizm napędowy

▶Cyfrowy przyrząd wyświetlający

▶Przyrząd wskazujący z blokadą elektromagnetyczną zasilania prądem stałym

▶Trzy na dwie blokady mechaniczne. Monitorowanie ogranicznika w trybie on-line

▶Komora niskiego napięcia

▶Cyfrowy przyrząd wyświetlający

▶Ochrona pasywna

▶Podnoszone siedzisko Moduł prostownika

▶Komora niskiego napięcia

▶Przyrząd blokujący mechanicznie dwa w jednym

▶Zasilacz prądu stałego (12h-24Ah) wskaźnik elektromagnetyczny z blokadą przyrządu

▶Podnoszone siedzisko

PTi500mm

◆Podstawowe akcesoria

▶Wyłącznik trójsekcyjny

▶Naładowany wyświetlacz

▶Standardowy autobus

▶Uchwyt operacyjny

▶Przekładnik napięciowy

▶Rura z bezpiecznikiem PT

▶Wtyczka kablowa kolankowa (wraz z kablem)

◇akcesoria opcjonalne

▶Elektryczny mechanizm napędowy

▶Cyfrowy przyrząd wyświetlający

▶Przyrząd wskazujący z blokadą elektromagnetyczną zasilania prądem stałym

▶Mechaniczne ryglowanie trzy w dwóch

▶Monitorowanie ogranicznika on-line

▶Komora niskiego napięcia

▶Cyfrowy przyrząd wyświetlający

▶Ochrona pasywna

▶Podnoszone siedzisko

▶Moduł prostownika

▶Komora niskiego napięcia

▶Mechaniczny ogranicznik blokujący dwa w jednym

▶Zasilacz prądu stałego (12h-24Ah) wskaźnik elektromagnetyczny z blokadą przyrządu

▶Podnoszone siedzisko

PT 500mm

◆Podstawowe akcesoria

▶Naładowany wyświetlacz

▶Standardowy autobus

▶Przekładnik napięciowy

▶Rura z bezpiecznikiem PT

▶Wtyczka kablowa kolankowa (wraz z kablem)

◇akcesoria opcjonalne

▶Elektryczny mechanizm napędowy

▶Cyfrowy przyrząd wyświetlający

▶Przyrząd wskazujący z blokadą elektromagnetyczną zasilania prądem stałym

▶Mechaniczne ryglowanie trzy w dwóch

▶Monitorowanie ogranicznika on-line

▶Komora niskiego napięcia

▶Cyfrowy przyrząd wyświetlający

▶Ochrona pasywna

▶Podnoszone siedzisko

▶Moduł prostownika

▶Komora niskiego napięcia

▶Mechaniczny ogranicznik blokujący dwa w jednym

▶Zasilacz prądu stałego (12h-24Ah) wskaźnik elektromagnetyczny z blokadą przyrządu

▶Podnoszone siedzisko

PTS500

◆Podstawowe akcesoria

▶Przekładnik napięciowy

▶Rura z bezpiecznikiem PT

▶Wtyczka kablowa kolankowa (wraz z kablem)

◇akcesoria opcjonalne

▶Odgromnik

▶Monitorowanie ogranicznika on-line

▶Zasilanie DC (12h-24Ah)

▶Przyrząd wskazujący komorę niskiego napięcia

▶Cyfrowy zamek elektromagnetyczny instrumentu wyświetlacza

▶Podnoszone siedzisko

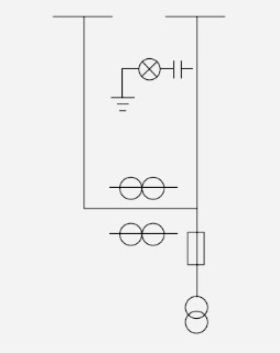

M 650 mm

◆Podstawowe akcesoria

▶Naładowany wyświetlacz

▶Długi i krótki autobus

▶Autobus przesiadkowy

▶Przekładnik napięciowy

▶Zbiornik dozujący z rurką z bezpiecznikiem PT

▶Przekładnik napięciowy

◇akcesoria opcjonalne

▶Przyrząd wskazujący komorę niskiego napięcia

▶Cyfrowy zamek elektromagnetyczny instrumentu wyświetlacza

▶Podnoszone siedzisko

▶Kontroler temperatury i wilgotności

Uwaga: Jeżeli przed PT dodany zostanie dodatni odłącznik separujący, szerokość szafy należy zmienić na 1000mm, pozostałe wymiary pozostają niezmienione.

○ Schemat 2

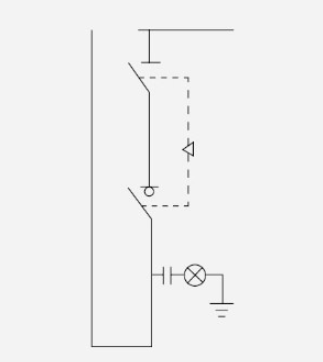

C 420 mm

◆Podstawowe akcesoria

▶Wyłącznik trójsekcyjny

▶Naładowany wyświetlacz

▶Standardowy autobus

▶Uchwyt operacyjny

▶Przełącznik obciążenia

◇akcesoria opcjonalne

▶Elektryczny mechanizm napędowy odgromnika

▶Kompleksowe ubezpieczenie

▶Cyfrowy przyrząd wyświetlający

▶Blokada elektromagnetyczna zasilania prądem stałym

▶Transformator o zerowej sekwencji

▶Wskaźnik uszkodzenia (z pomiarem temperatury) przyrząd wskazujący ▶Monitorowanie ogranicznika w trybie on-line

▶Ochrona pasywna

▶Podnoszone siedzisko

▶Moduł prostownika

▶Przekładnik prądowy przelotowy

▶Wskaźnik usterki EKL-4

▶Komora niskiego napięcia

▶Blokada mechaniczna dwa w jednym

▶Urządzenie blokujące uziemienie linii wejściowej

▶Mechaniczne ryglowanie trzy w dwóch

▶Akcesoria kablowe

V 420 mm

◆Podstawowe akcesoria

▶Odłącznik 3-pozycyjny

▶Naładowany wyświetlacz

▶Standardowa szyna zbiorcza

▶Uchwyt obsługowy

▶Wyłącznik automatyczny

▶CT

◇akcesoria opcjonalne

▶Elektryczny mechanizm napędowy

▶Unikaj urządzenia

▶Kompleksowe ubezpieczenie

▶Cyfrowy przyrząd wyświetlający

▶Blokada elektromagnetyczna zasilania prądem stałym

▶Transformator o zerowej sekwencji

▶Wskaźnik usterek (z pomiarem temperatury) przyrząd wskazujący

▶Monitorowanie ogranicznika on-line

▶Ochrona pasywna

▶Podnoszone siedzisko

▶Moduł prostownika

▶Przekładnik prądowy przelotowy

▶Wskaźnik awarii EKL-4 Komora niskiego napięcia

▶Blokada mechaniczna dwa w jednym

▶Urządzenie blokujące uziemienie linii wejściowej

▶Mechaniczne ryglowanie trzy w dwóch

▶Akcesoria kablowe

V 650mm

◆Podstawowe akcesoria

▶Wyłącznik dwustanowiskowy

▶Naładowany wyświetlacz

▶Standardowy autobus

▶Wyłącznik automatyczny uchwytu roboczego

▶Przekładnik prądowy

▶Magistrala łącząca

◇akcesoria opcjonalne

▶Elektryczny mechanizm napędowy

▶Kompleksowe ubezpieczenie

▶Komora niskiego napięcia

▶Blokada mechaniczna dwa w jednym

▶Mechaniczne ryglowanie trzy w dwóch

▶Przyrząd wskazujący zasilanie prądem stałym

▶Cyfrowy przyrząd wyświetlający

▶Podnoszone siedzisko

▶Moduł prostownika z ochroną pasywną

▶Zamek elektromagnetyczny

○ Schemat 3

Średnica 420 mm

◆Podstawowe akcesoria

▶Naładowany wyświetlacz

▶Standardowa szyna zbiorcza

◇akcesoria opcjonalne

▶Ochronnik akcesoriów kablowych

▶Monitorowanie ogranicznika on-line

▶Sygnalizator awarii EKL-4 (z pomiarem temperatury) ▶Zamek elektromagnetyczny

▶Podnoszone siedzisko

Średnica 420 mm

◆Podstawowe akcesoria

▶Naładowany wyświetlacz

▶Standardowa szyna zbiorcza

▶Uchwyt obsługowy

▶Odłącznik 2-pozycyjny

◇akcesoria opcjonalne

▶Komora niskiego napięcia

▶Blokada mechaniczna dwa w jednym

▶Mechaniczne ryglowanie trzy w dwóch

▶Siedzenie do podnoszenia z blokadą elektromagnetyczną

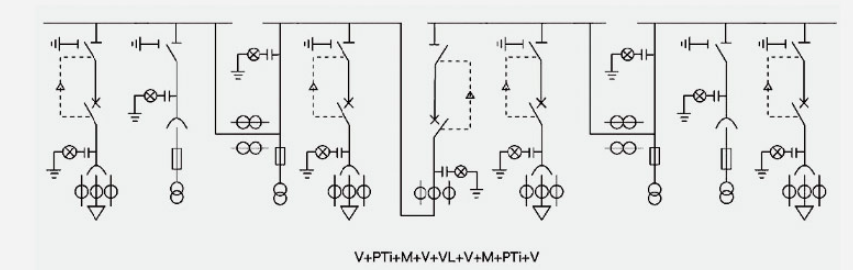

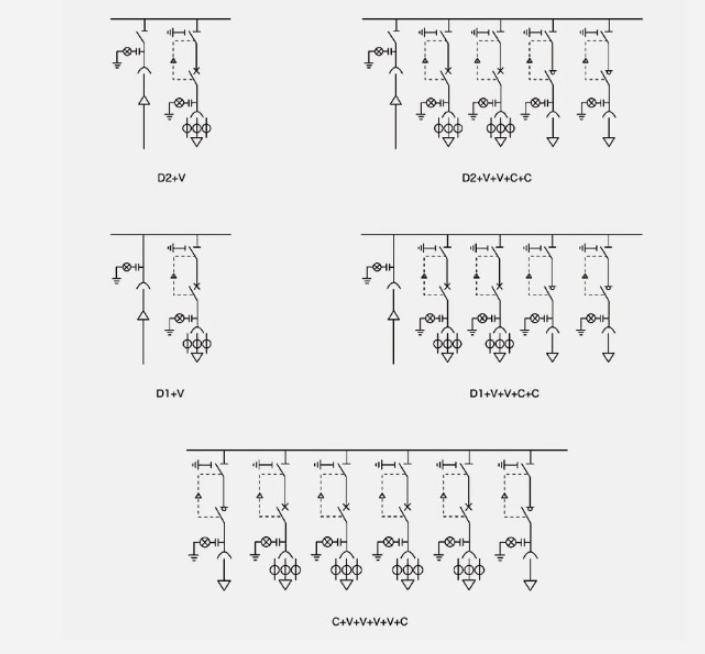

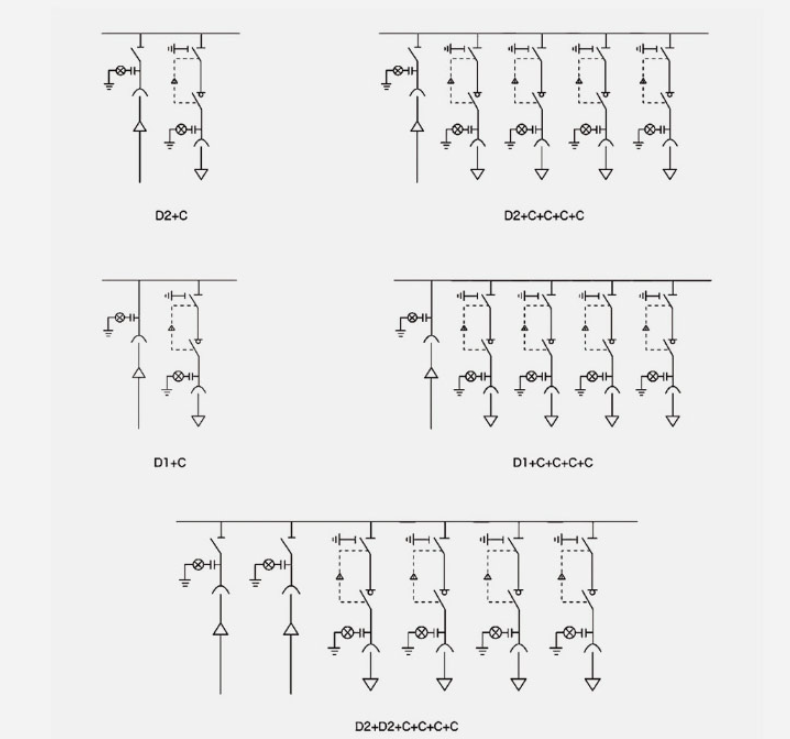

●Typowa kombinacja schematów 1

Uwaga: Powyższy typowy schemat odniesienia kombinacji można łączyć na różne sposoby, w zależności od potrzeb użytkowników.

Typowa kombinacja schematów 2

Uwaga: Powyższy typowy schemat odniesienia kombinacji można łączyć na różne sposoby, w zależności od potrzeb użytkowników.

Schemat segmentacji ATS

● Instrukcja obsługi przełącznika

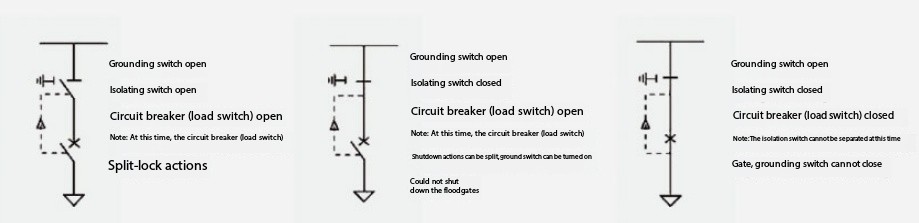

Pozycja przełącznika, stan i blokada

Kroki operacji:

Przenoszenie mocy: Zawiesić (zamknąć) górne i dolne drzwi za pomocą wyłącznika automatycznego (rozłącznika obciążenia) → uziemnika z wyłącznikiem izolującym → wyłącznik automatyczny (wyłącznik obciążenia) z przenoszeniem mocy został zakończony.

Odcięcie zasilania: Wyłącznik (rozłącznik obciążenia) → odłącznik → uziemnik → wyłącznik (rozłącznik obciążenia) jest rozładowany (otwarty), a drzwi są zaciemnione.

● Instrukcje instalacji

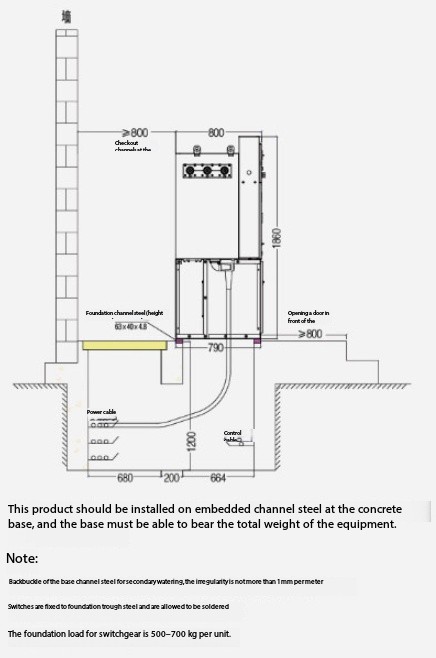

◆ Wymiary fundamentów i gabarytów

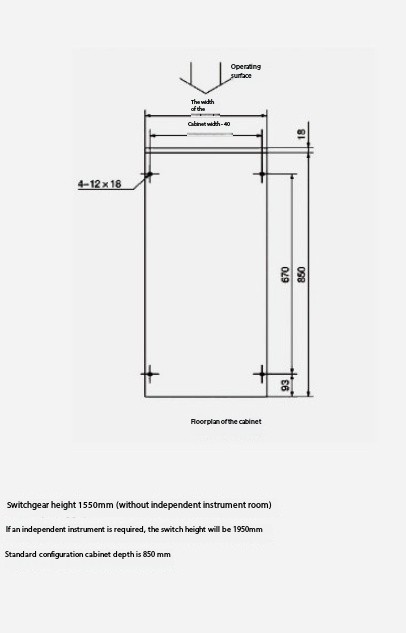

◆ Wymiary szafki i całkowite wymiary montażowe
