Rozdzielnica przyjazna dla środowiska

Rozdzielnica przyjazna dla środowiska typu KXHXGN-12 produkowana przez firmę KEXR, dostawcę sprzętu do przesyłu i dystrybucji energii w Chinach, to izolowana gazowo szafka sieciowa pierścieniowa 12 kV z gazem ochronnym (takim jak suche powietrze, azot lub mieszany gaz) jako medium izolacyjnym, która jest odpowiednia do zasilania sieci pierścieniowej, zasilania terminali oraz stacji otwierania i zamykania sieci dystrybucyjnych na małą skalę.
Model: KXHXGN-12
Marka: KEXR

Wyślij zapytanie

Opis produktu

● Główna cecha rozdzielnic przyjaznych dla środowiska

(1) Korzyści związane z ochroną środowiska

◆Bezpłatny gaz SF: W przyjaznych dla środowiska rozdzielnicach wykorzystuje się suche powietrze, azot lub nowy gaz ochronny, co jest zgodne z przepisami UE dotyczącymi F-gazów i chińską polityką „podwójnego węgla”.

◆Niska emisja dwutlenku węgla: w porównaniu z szafą sieciową z pierścieniem SF, GWP (potencjał globalnego ocieplenia) zbliża się do zera.

(2) Projekt konstrukcyjny

◆Konstrukcja modułowa: Przyjazną dla środowiska rozdzielnicę linii wejściowej, linii odpływowej, pomiarowej i PT można rozbudować.

◆ Zamknięta konstrukcja: Poziom ochrony rozdzielnic przyjaznych dla środowiska osiąga stopień IP67, który jest pyłoszczelny, odporny na wilgoć i kondensację, odpowiedni do trudnych warunków.

◆Kompaktowy rozmiar: oszczędza miejsce niż pierścieniowa szafka sieciowa AIS i jest bardziej przyjazna dla środowiska niż tradycyjny SF₆ GIS.

(3) Inteligentne opcje

Można wybrać inteligentne monitorowanie (takie jak DTU, pomiar temperatury online, monitorowanie wyładowań niezupełnych itp.), aby wspierać dostęp do Internetu rzeczy (IoT) i realizować zdalną obsługę i konserwację.

● Parametry techniczne rozdzielnicy przyjaznej dla środowiska

◆ Skrzynka wyłącznika automatycznego

Przedmiot				Jednostka	Dane
Napięcie znamionowe				KV	12
Częstotliwość znamionowa				HZ	50
Znamionowy poziom izolacji	Wytrzymałość częstotliwości roboczej 1 min Woltaż		Do uziemienia, faza do fazy	KV	42
			Przerwa		48
	Napięcie wytrzymywane impulsu świetlnego (szczyt)		Do uziemienia, faza do fazy	KV	75
			Przerwa		85
	Napięcie wytrzymywane częstotliwości sieciowej 1 min obwodu pomocniczego/sterującego (do masy)			KV	2
Prąd znamionowy				A	630
Znamionowy krótkotrwały prąd wytrzymywany (wartość wirtualna)			Obwód główny/uziemnik	kA	25/4s
			Obwód uziemiający	kA	21,7/4 s
Znamionowy prąd szczytowy wytrzymywany			Obwód główny/uziemnik	kA	63
			Obwód uziemiający	kA	54.5
Znamionowy prąd i czasy przerwy zwarciowej				kA/czas	25/30
Znamionowy prąd zamykania zwarcia (szczyt)				kA	63
Znamionowy prąd przerwania ładowania kabla				A	25
Znamionowa sekwencja działania wyłącznika O-0,3s-CO-180s-CO
Życie mechaniczne		Wyłącznik/odłącznik		Czas	10000/3000
Stopień IP		Zapieczętowane pudełko			IP67
		Obudowa rozdzielnicy			IP4X
Ciśnienie gazu		Znamionowy poziom naładowania gazu (20 ℃, ciśnienie manometryczne)		MPa	0.02
		Gaz znamionowy Min. poziom funkcji (20 ℃, ciśnienie manometryczne)		MPa	0
Wydajność uszczelniania,		Roczny wskaźnik wycieków		%/Rok	≤0,05

◆Załaduj szafę rozdzielczą

Przedmiot			Jednostka	Dane
Napięcie znamionowe			KV	12
Częstotliwość znamionowa			HZ	50
Znamionowy poziom izolacji	Wytrzymałość częstotliwości roboczej 1 min Woltaż		KV

	Napięcie wytrzymywane impulsu świetlnego (szczyt)		KV

	Napięcie wytrzymywane częstotliwości sieciowej 1 min obwodu pomocniczego/sterującego (do masy)		KV	2
Prąd znamionowy			A	630
Znamionowy krótkotrwały prąd wytrzymywany (wartość wirtualna)		Obwód główny/uziemnik	KA	25/4s
		Obwód uziemiający	KA	21,7/4 s
Znamionowy prąd szczytowy wytrzymywany		Obwód główny/uziemnik	KA	63
		Obwód uziemiający	KA	54.5
Znamionowy prąd zamykania zwarcia (szczyt)		Rozłącznik obciążenia/uziemnik	KA	63
Znamionowy prąd przerywający obciążenie czynne			A	630
Znamionowy prąd przerywający w pętli zamkniętej			A	630
5% Znamionowy prąd przerywający obciążenie czynne			A	31.5
Znamionowy prąd przerwania ładowania kabla			A	10
Znamionowe czasy przerwy w obciążeniu aktywnym			Czas	100
Przerwanie prądu zwarcia doziemnego			A/Czas	31,5/10
Prąd ładowania linii i kabli zostaje odłączony w przypadku zwarcia doziemnego.			A/Czas	17,4/10
Życie mechaniczne	Wyłącznik/odłącznik		A/Czas	10000/3000
Stopień IP	Zapieczętowane pudełko			IP67
	Obudowa rozdzielnicy			IP4X
Ciśnienie gazu	Znamionowy poziom naładowania gazu (20 ℃, ciśnienie manometryczne)		MPa	0.02
	Gaz znamionowy Min. poziom funkcji (20 ℃, ciśnienie manometryczne)		MPa	0
Wydajność uszczelniania,	Roczny wskaźnik wycieków		%/Rok	≤0,05

● Standard wdrożenia rozdzielnicy przyjaznej środowisku

◆ Wspólne wymagania techniczne norm GB/T 1022 dotyczące rozdzielnic i sterownic wysokiego napięcia.

◆ GB/T39063640,5 kV Metalowa rozdzielnica i sprzęt sterujący prądu przemiennego.

◆ GB/T1985 Wyłącznik wysokiego napięcia prądu przemiennego i uziemnik

◆ Wyłącznik obciążenia wysokiego napięcia GB/T38043.6-40,5 kV AC

◆ GB/T1984 Wyłącznik automatyczny wysokiego napięcia prądu przemiennego

◆ Kod IP GB/T4208 poziomu ochrony powłoki

◆ Pomiar wyładowań niezupełnych GB/T7354

◆ GB/T311.1 Koordynacja izolacji Część 1: Definicja, zasady i reguły

● Warunki użytkowania rozdzielnicy przyjaznej dla środowiska

◆ Maksymalna temperatura: +45 stopni Celsjusza;

◆ Minimalna temperatura: -25 stopni Celsjusza;

◆ Maksymalna temperatura: (średnia 24-godzinna) +35 stopni Celsjusza;

◆ Maksymalna średnia wilgotność względna (24 godziny 1: ≤ 95%; Wysokość: ≤ 1500 m; Pojemność sejsmiczna: 8 stopni;

◆ Stopień ochrony: naładowana uszczelka korpusu IP67, obudowa szafki rozdzielczej IP4x;

◆ Otaczające powietrze nie powinno być w oczywisty sposób zanieczyszczone żrącym gazem palnym i parą wodną.

◆ Nie ma częstych gwałtownych wibracji, a konstrukcja szorstkości pod ostrymi częściami spełnia wszystkie wymagania.

◆ Jeśli jest używany w normalnych warunkach środowiskowych wykraczających poza GB/T3906, użytkownik powinien negocjować z KEXR

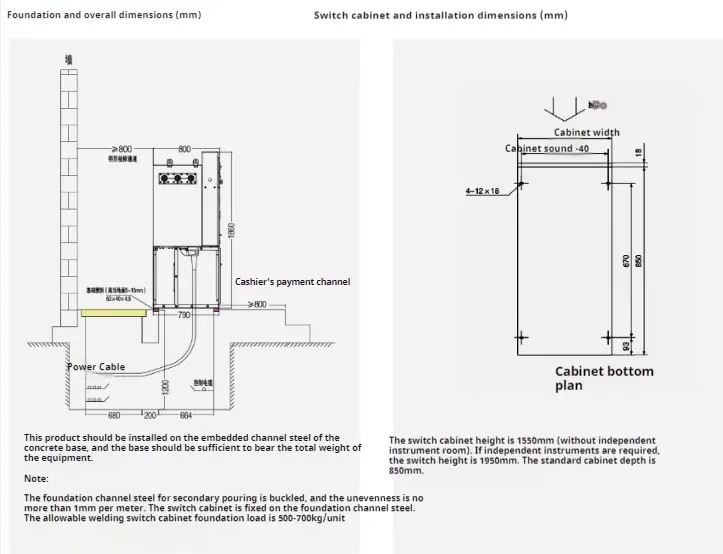

● Instrukcje instalacji

Environment Friendly Switchgear
