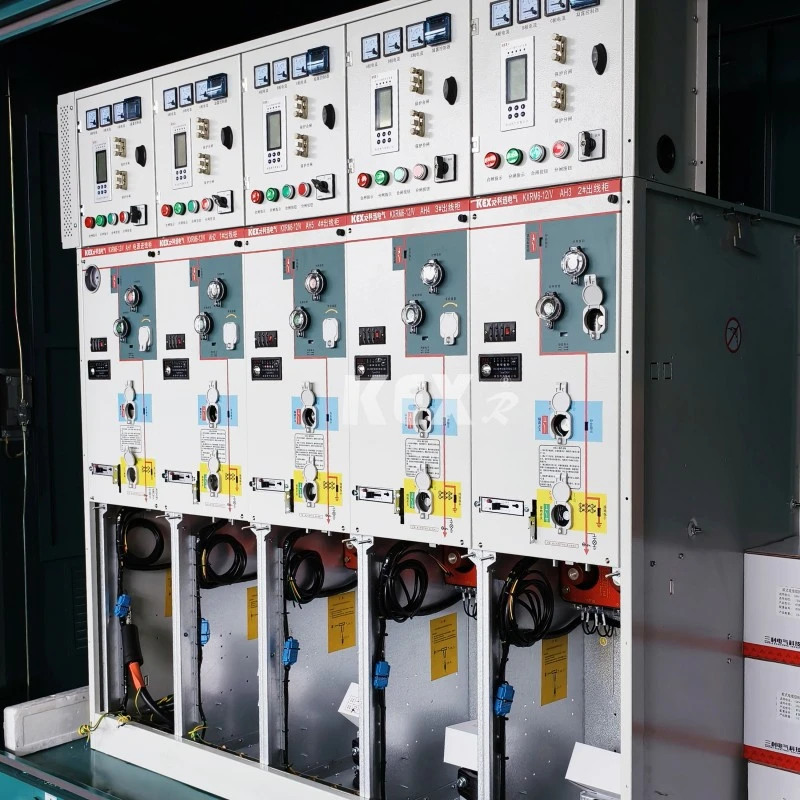

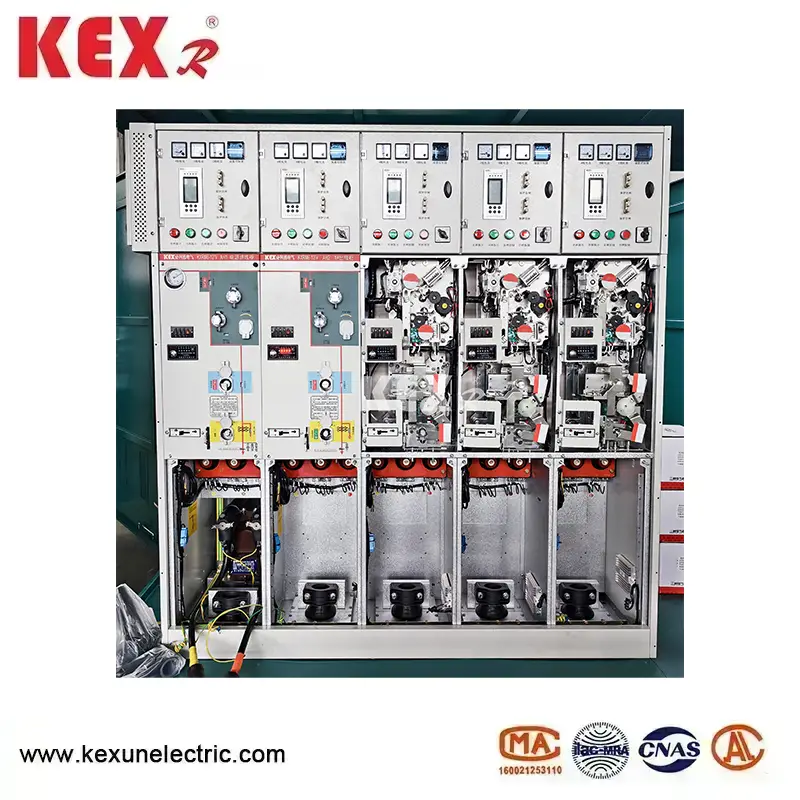

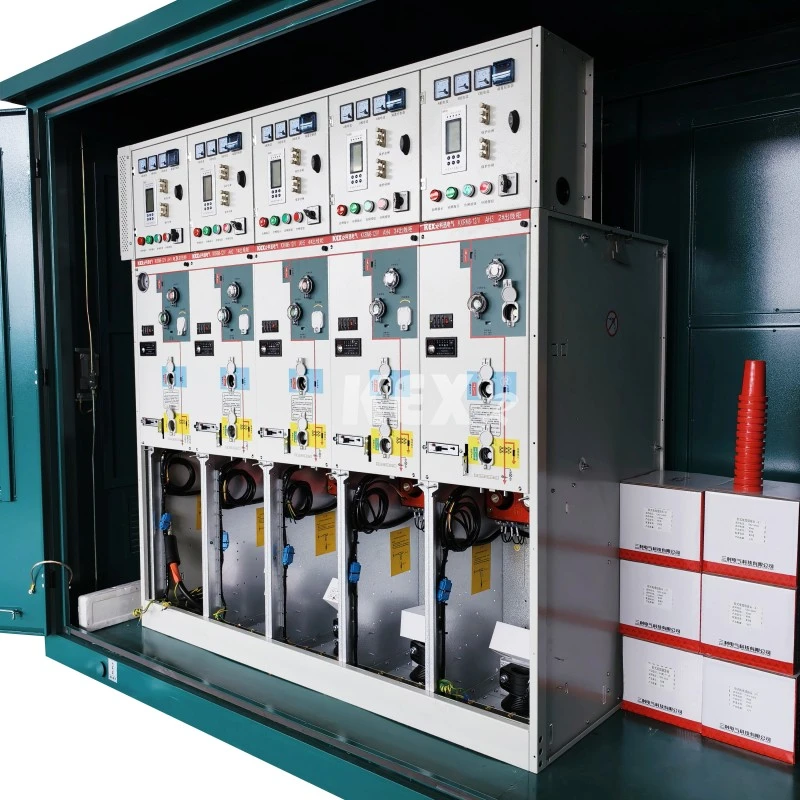

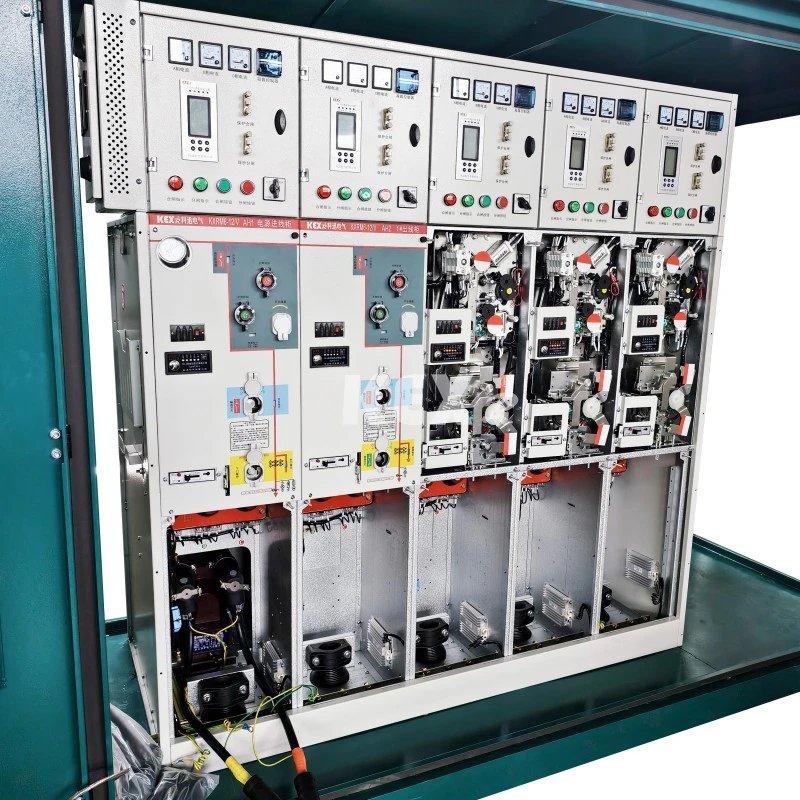

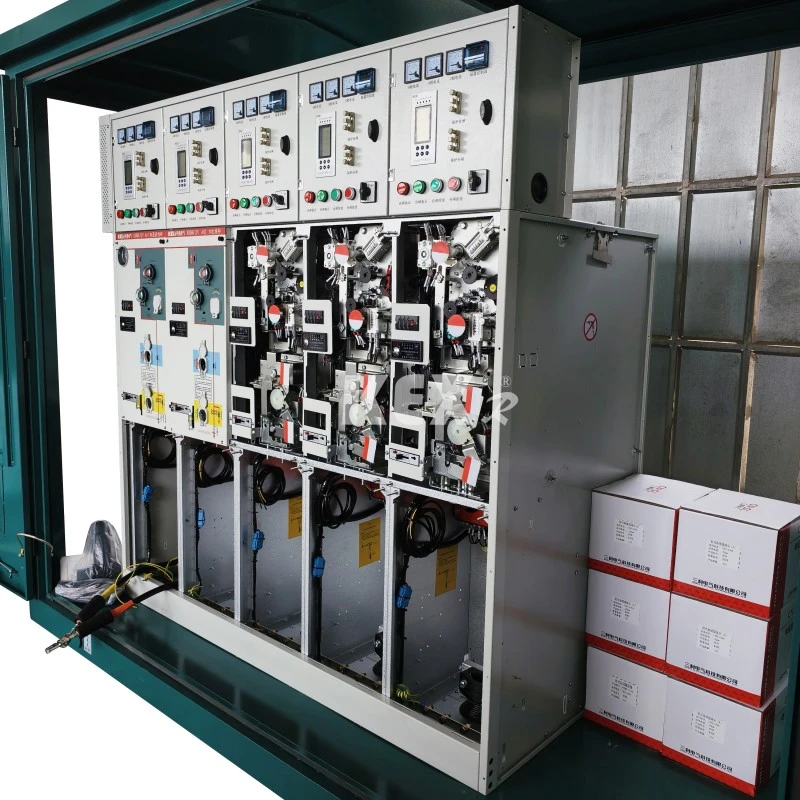

Szafka GIS typu kombinowanego

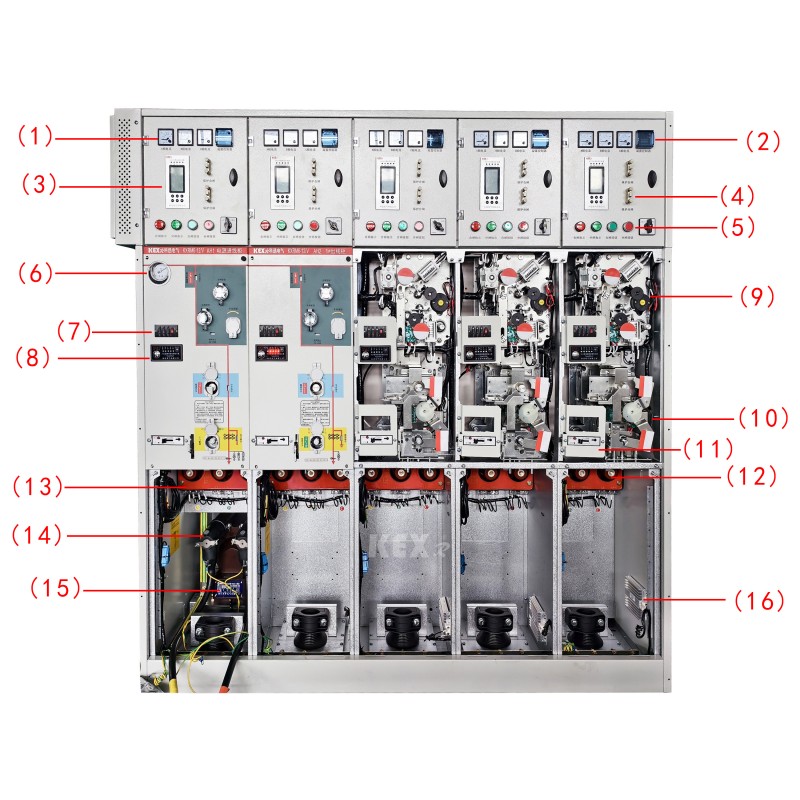

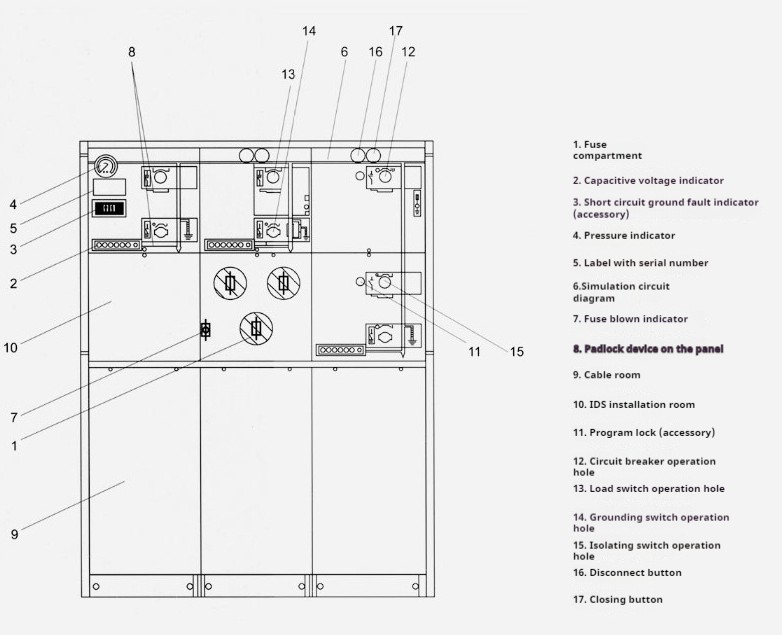

●Komponenty

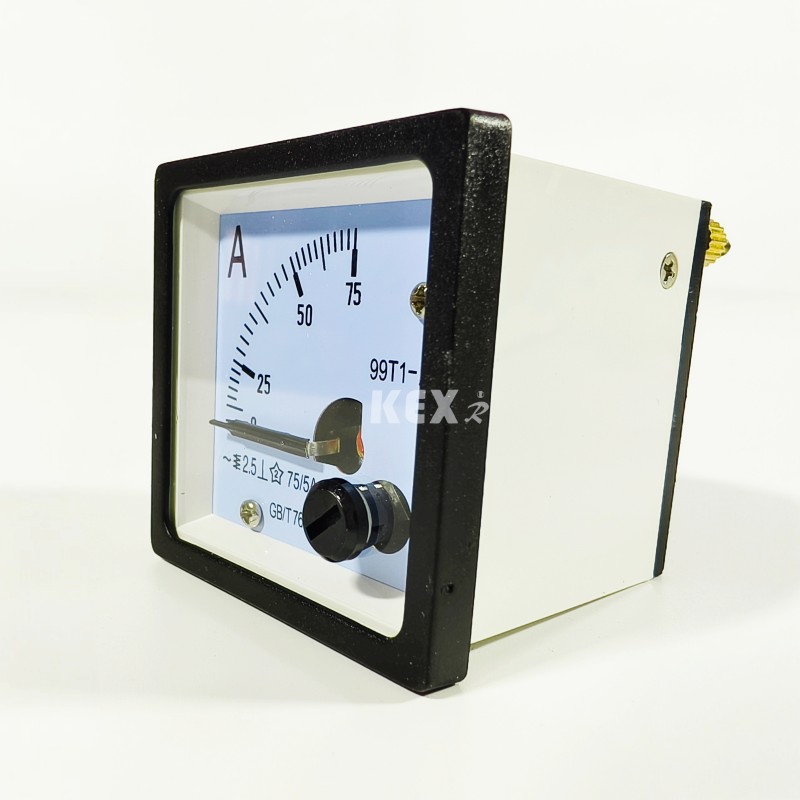

1. Amperomierz

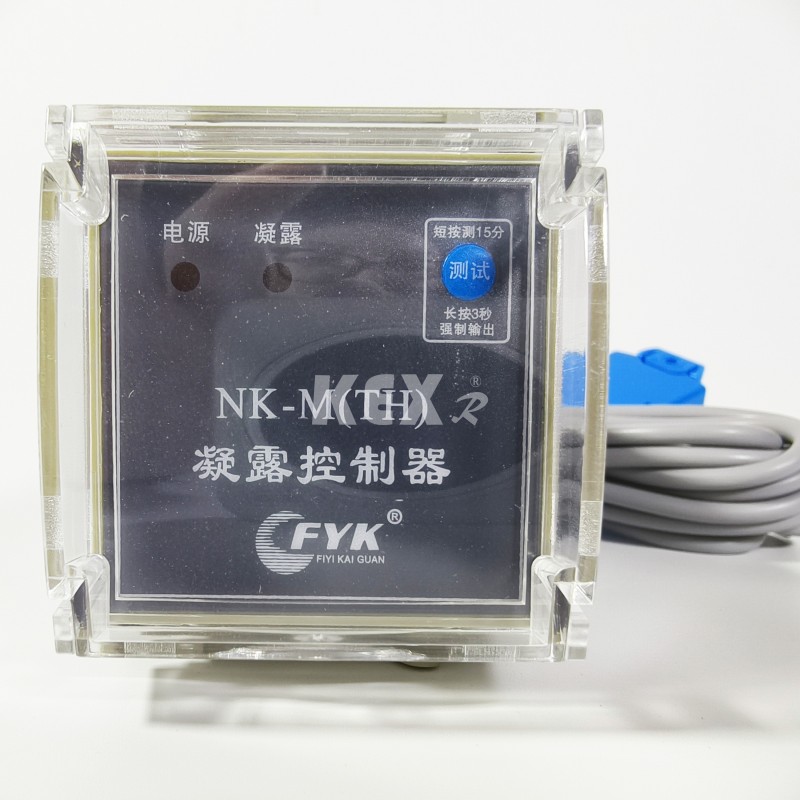

2. Kontroler kondensacji

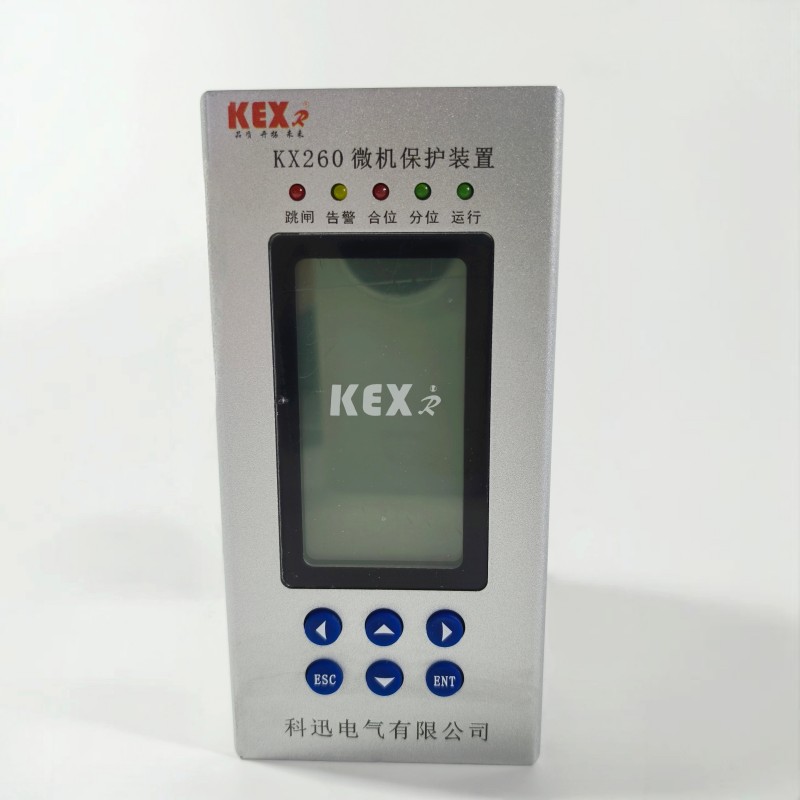

3. Urządzenie zabezpieczające mikrokomputer

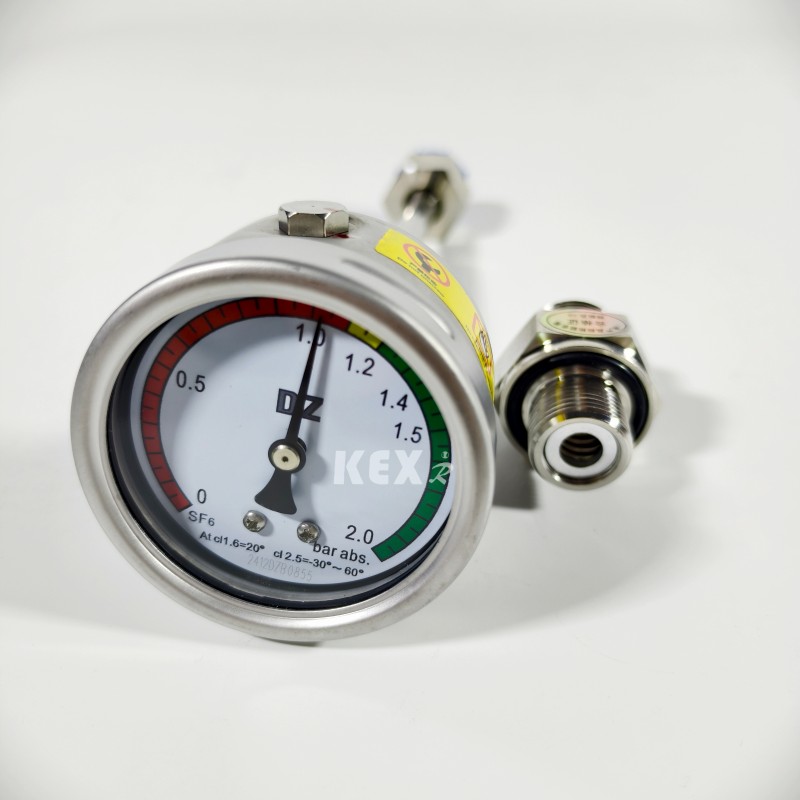

6.Barometr

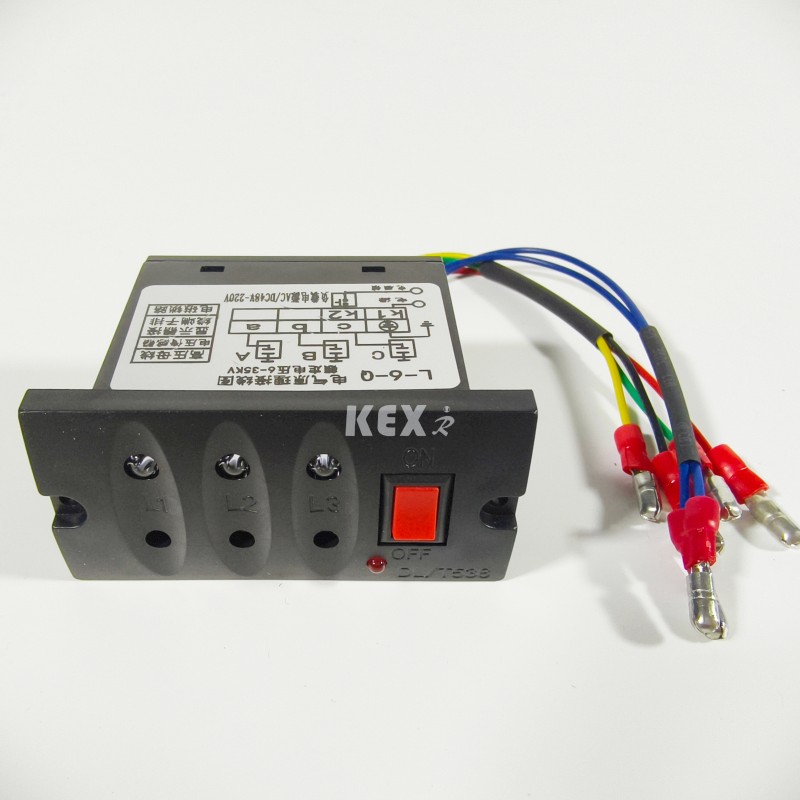

7. Naładowany wyświetlacz

 8.. Wskaźnik awarii

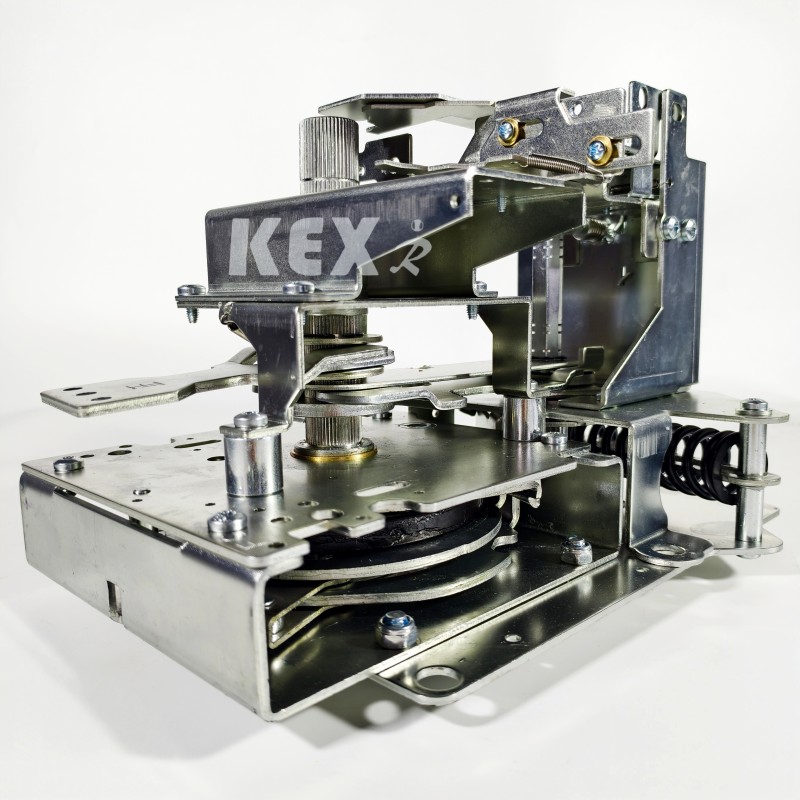

9. Elektryczny mechanizm napędowy

10. Ręczny mechanizm napędowy

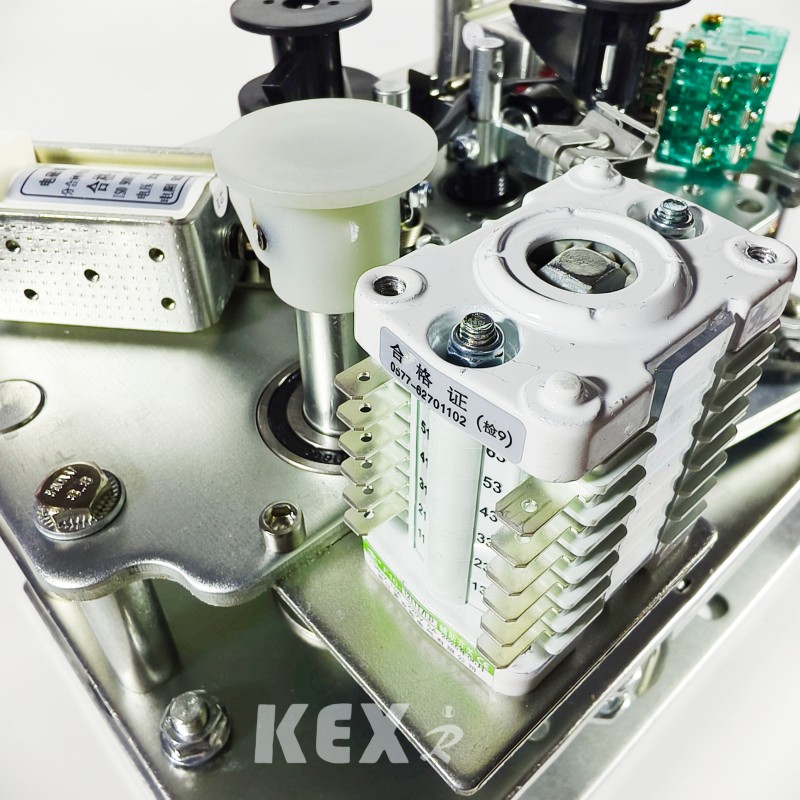

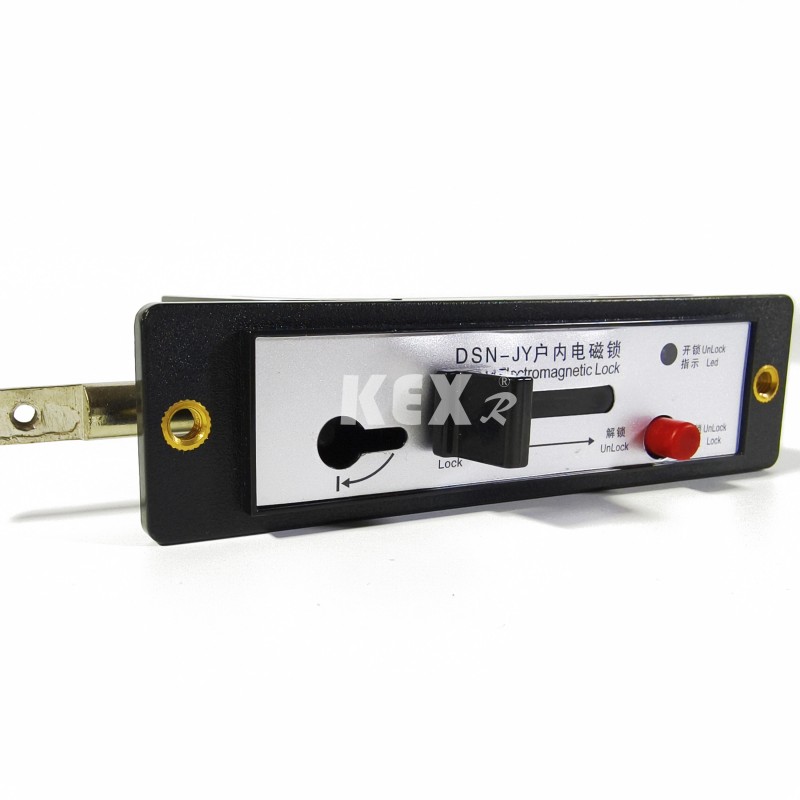

11. Zamek elektromagnetyczny

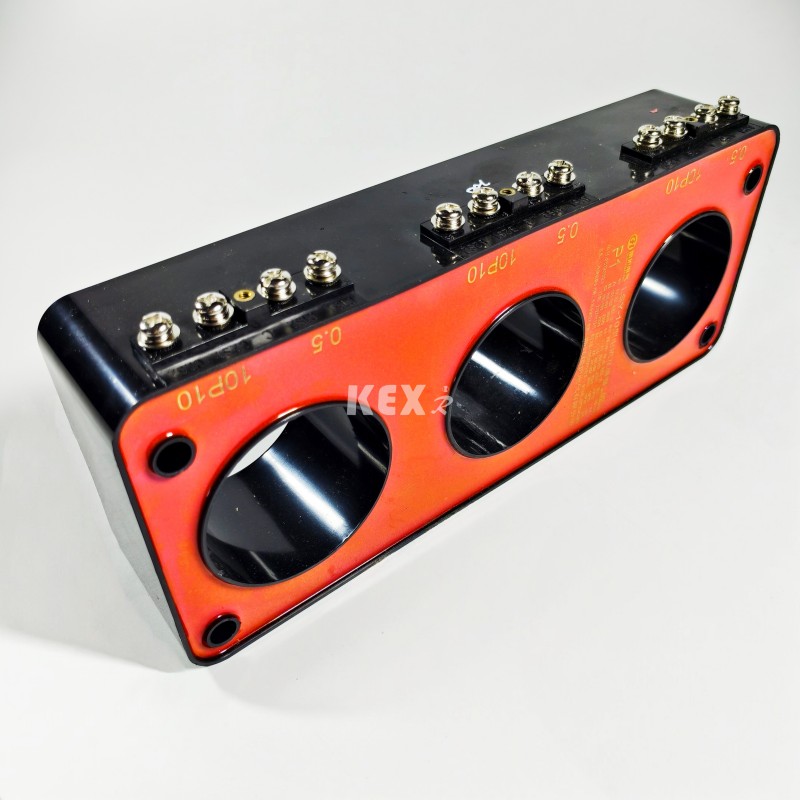

12 ~ 13 . Przekładnik prądowy

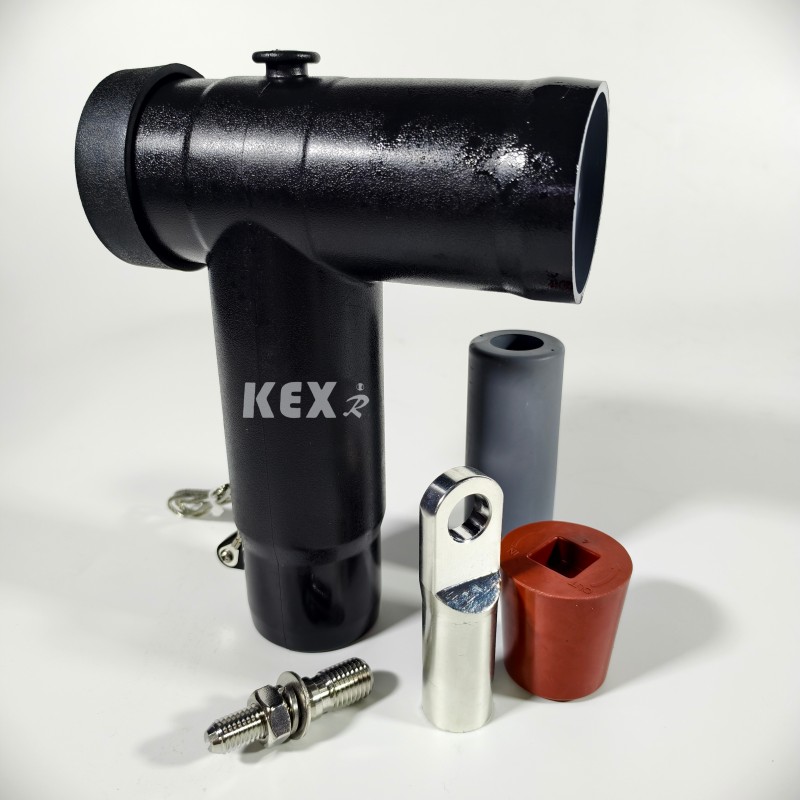

14.Wtyczka kablowa

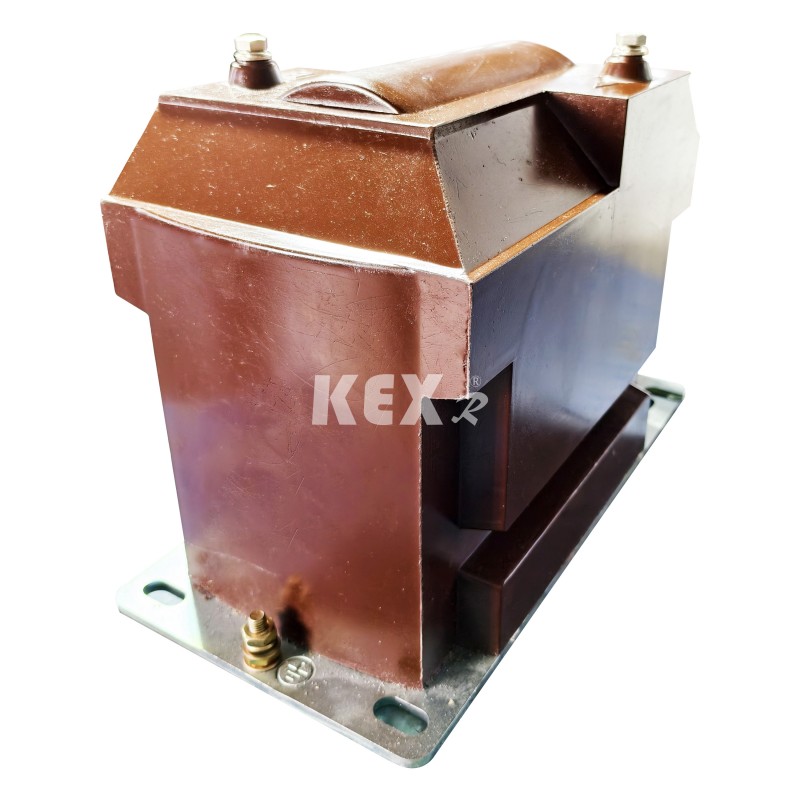

15.Transformator napięciowy

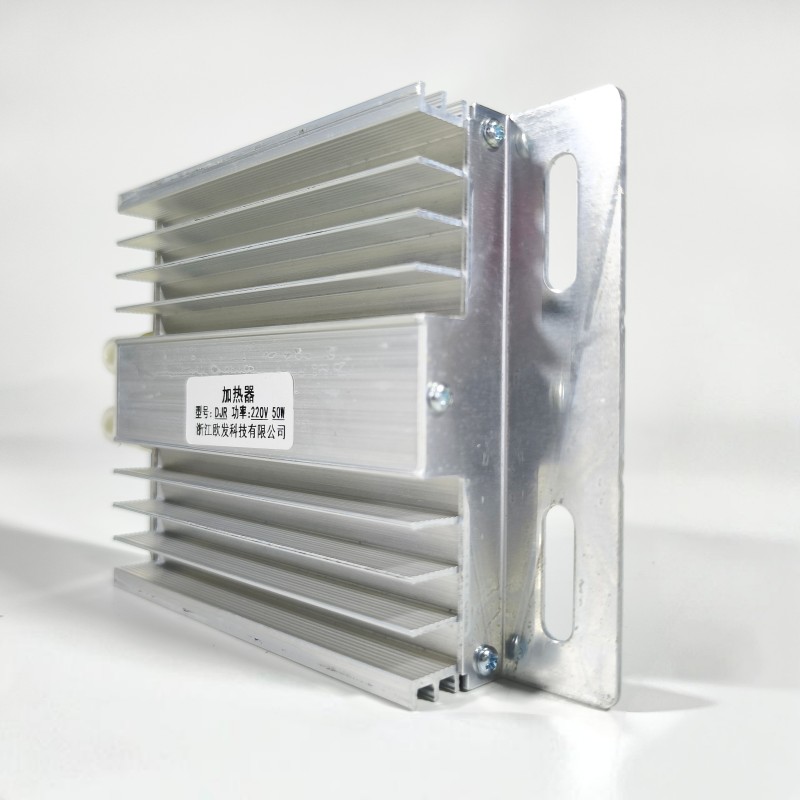

16. Płyta grzewcza ze stopu aluminium

● Warunki korzystania

Szafa GIS typu kombinowanego KXRM6-12 nadaje się do stosowania w wysokich i niskich temperaturach (+40 ℃ ~ -40 ℃), wilgotności, kurzu, zanieczyszczeniu solą, kopalniach, na dużych wysokościach (1000 m) i innych środowiskach. Krótkotrwałe zanurzenie w wodzie w ciągu 24 godzin nie ma wpływu na użytkowanie. Uwaga: Jeżeli wysokość jest większa, proszę podać konkretną wysokość.

● Standardy

Szafka GIS typu KXRM6-12 spełnia poniższe standardy

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 itp.

GB3804, GB3906, GB11022 itp...

● Główne zalety

◆ Gaz SF6 w szafie GIS typu KXRM 6-12 jest używany jako środek gaśniczy i izolujący łuk.

◆ Szafa sterownicza jest całkowicie uszczelniona i izolowana; Szyny zbiorcze, przełączniki i części pod napięciem są całkowicie zamknięte w obudowie ze stali nierdzewnej.

◆ Wnęka jest wypełniona gazem SF6 pod ciśnieniem 1,4 bara, a stopień ochrony osiąga IP67: całe urządzenie przełączające jest całkowicie odporne na zewnętrzne warunki środowiskowe, co może zapewnić normalne działanie przełącznika nawet w ekstremalnych przypadkach, takich jak krótkotrwałe zanurzenie w wodzie, a produkt jest bezobsługowy.

◆ Szafa rozdzielcza posiada doskonałe urządzenie blokujące „pięć zabezpieczeń”, które całkowicie eliminuje awarie personelu i sprzętu, które mogą być spowodowane niewłaściwą obsługą człowieka.

 ◆ Wszystkie szafy rozdzielcze posiadają niezawodne, bezpieczne kanały nadmiarowe ciśnienia, które mogą zapewnić bezpieczeństwo osobiste operatorów nawet w ekstremalnych przypadkach.

 ◆ Szafka jest podzielona na kombinację jednostek stałych i kombinację jednostek z możliwością rozbudowy.

◆ Szafka zwykle wchodzi i wychodzi z przodu, ale można ją również wysuwać lub wysuwać z boku, w zależności od różnych pozycji montażowych.

◆ Rozmiar szafy jest wygodny w montażu i może być odpowiedni do miejsc o wąskiej przestrzeni i złych warunkach środowiskowych.

◆ Szafę można wyposażyć w urządzenia elektryczne, zdalne sterowanie i monitoring w zależności od potrzeb użytkowników.

● Głównie tabela parametrów technicznych

NOTATKA¹:Zależy od prądu znamionowego bezpiecznika

NOTATKA²:Zależy od bezpiecznika wysokiego napięcia

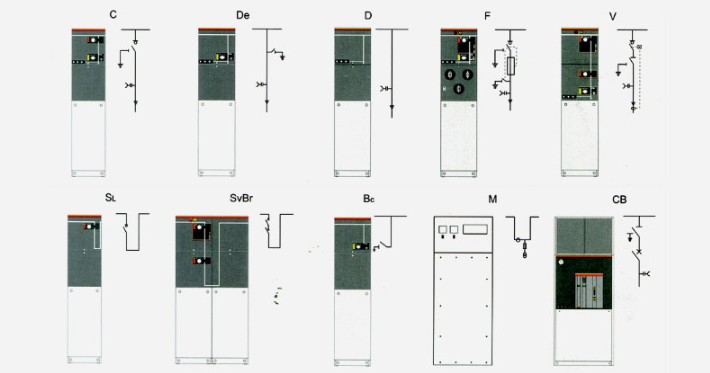

● Każdy moduł szafki GIS typu Combined ma następującą konfigurację

▶Konfiguracja szafy D Patrz „Moduł przyłącza kablowego bez noża uziemiającego”, aby zapoznać się ze standardową konfiguracją i charakterystyką.

▶Konfiguracja szafy C Patrz „Moduł przełącznika obciążenia”, aby zapoznać się ze standardową konfiguracją i charakterystyką.

▶Konfiguracja szafki F Aby zapoznać się ze standardową konfiguracją i charakterystyką, patrz „Moduł przełącznika próżniowego”.

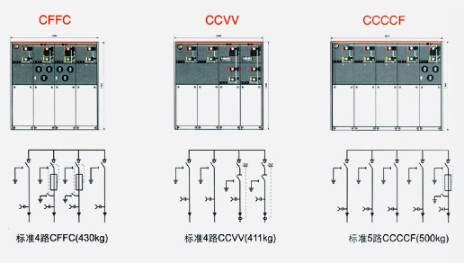

 Standardowa kombinacja szaf GIS typu kombinowanego KX-RM6 może również zapewniać następujące konfiguracje

▶Pojemnościowy wskaźnik napięcia na dochodzącej przepustie

▶Każda komora powietrzna wyposażona jest w manometr do monitorowania gęstości SF6.

▶Ucho do podnoszenia

▶Uchwyt operacyjny

Przykład:

□ Przełącznik obciążenia, moduł C

○ Standardowa konfiguracja i funkcje

▶ Szyna zbiorcza 630a

▶Wyłącznik obciążenia/uziemienia z trzema stacjami

▶Trzypozycyjny mechanizm napędowy z pojedynczą sprężyną, z dwoma niezależnymi rozłącznikami obciążenia i wałami napędowymi uziemnika.

▶Wskaźnik położenia wyłącznika obciążenia i uziemnika

▶Pozioma tuleja wychodząca z przodu, tuleja śrubowa serii 630A 400.

▶Pojemnościowy wskaźnik napięcia wskazujący naelektryzowanie przepustu

▶W przypadku wszystkich funkcji przełącznika wygodnie jest zainstalować na panelu urządzenie zamykające na kłódkę.

▶Manometr ciśnienia gazu SF6 (tylko jeden w każdej skrzynce gazu SF6)

▶Szyna uziemiająca

▶Blokowanie pomiędzy uziemnikiem a panelem przednim pomieszczenia kablowego

○ Opcjonalne konfiguracje i funkcje

▶Zarezerwowane przedłużenie autobusu

▶Magistrala zewnętrzna

▶Elektryczny mechanizm napędowy wyłącznika obciążenia DC24V/48V/110V/220V; AC 110 V/220 V;

▶Wskaźnik zwarcia i zwarcia doziemnego Pierścień pomiarowy przekładnika prądowego i amperomierza

▶Pierściowy przekładnik pomiarowy i licznik watogodzin

▶Na tulei wlotowej kabla można zamontować odgromnik lub podwójną głowicę kablową.

▶Blokada kluczykowa Blokada uziemienia linii wejściowej (blokada uziemnika, gdy przepust jest pod napięciem) Styk pomocniczy AC/DC 110 V/220 V

▶Położenie wyłącznika obciążenia 2NO+2NC, położenie uziemnika 2NO+2NC, manometr 1NO z sygnałem i gaszenie łuku 1NO ze stykiem sygnałowym.

▶Urządzenie dodatkowe można zainstalować w

▶Komora przewodu wtórnego na górze szafy rozdzielczej, skrzynka niskiego napięcia na górze szafy rozdzielczej.

□ Przełącznik obciążenia i bezpiecznik połączone Moduł F

○ Standardowa konfiguracja i funkcje

▶ Szyna zbiorcza 630a

▶Trzy-sekcyjny rozłącznik obciążenia, pierwszy koniec bezpiecznika jest mechanicznie połączony z uziemnikiem na końcu bezpiecznika.

▶Trzypozycyjny mechanizm napędowy sprężynowy, z dwoma niezależnymi rozłącznikami obciążenia i wałami napędowymi uziemnika.

▶Wskaźnik położenia wyłącznika obciążenia i uziemnika

▶Beczka bezpiecznikowa

▶Bezpiecznik jest umieszczony poziomo.

▶Sygnalizacja zadziałania bezpiecznika Pozioma przepustnica odpływowa z przodu, przepust wtykowy serii 200 200A.

▶Pojemnościowy wskaźnik napięcia wskazujący naelektryzowanie przepustu

▶W przypadku wszystkich funkcji przełącznika wygodnie jest zainstalować na panelu urządzenie zamykające na kłódkę.

▶Manometr ciśnienia gazu SF6 (tylko jeden w każdej skrzynce gazu SF6)

▶Szyna uziemiająca

▶Parametry bezpieczników do ochrony transformatora to 12KV, maks. 125A, 24KV i maks. 63A.

▶Blokowanie pomiędzy uziemnikiem a panelem przednim pomieszczenia kablowego.

○ Opcjonalne konfiguracje i funkcje

▶Zarezerwowane przedłużenie szyn zbiorczych

▶Zewnętrzny silnik magistrali do pracy z przełącznikiem obciążenia 24 V/48 V DC 110 V/220 V DC/AC.

▶Równoległa cewka wyzwalająca 24 V/48 V DC 110 V/220 V DC/AC.

▶Równoległa cewka załączająca 24V/48V DC 110V/220V DC/AC.

▶Pierściowy przekładnik pomiarowy i amperomierz Pierścień pomiarowy przekładnik prądowy i licznik watogodzin

▶Blokowanie uziemienia linii wejściowej (blokowanie uziemnika, gdy przepust jest pod napięciem) Styk pomocniczy AC/DC 110 V/220 V

▶Położenie zamknięcia obciążenia 2NO+2NC, położenie uziemnika 2NO+2NC, przepalenie bezpiecznika 1NO, manometr 1NO z sygnałem i gaszenie łuku 1NO ze stykiem sygnałowym.

▶Urządzenie wtórne można zainstalować w komorze linii wtórnej na górze szafy rozdzielczej i skrzynce niskiego napięcia na górze szafy rozdzielczej.

□ Moduł licznika M

○ Standardowa konfiguracja i funkcje

▶Szafa pomiarowa 12KV

▶2 przekładniki prądowe

▶2 przekładniki napięciowe

▶6 szt. tulejek serii 400 służy do połączenia elastycznej, przedłużonej magistrali zewnętrznej GSFR6-12 z górnym wlotem i dolnym wylotem.

▶Przerywacz płomienia do ochrony PT

▶Element niskociśnieniowy 1 woltomierz z przełącznikiem, 1 amperomierz z przełącznikiem, szerokość x wysokość x głębokość = 696×1806×820 mm.

○ Opcjonalne konfiguracje i funkcje

▶3 przekładniki prądowe

▶3 przekładniki napięciowe odgromowe

▶Pojemnościowy wskaźnik napięcia wskazujący, że rozdzielnica jest naładowana

▶Element niskociśnieniowy  : 1 miernik mocy, 1 miernik mocy biernej.

□ Moduł VCB CB

○Standardowa i opcjonalna konfiguracja i funkcje

▶Odgromnik instaluje się na kablu dopływowym szyny zbiorczej 1250a/630a.

▶Wyłącznik próżniowy do ochrony linii 1250a/630a

▶Przekładnik prądowy

▶Wyłącznik próżniowy VD4X0 sterowany elektrycznie 10VDC

▶Przekładnik napięciowy

▶Elektryczne sterowanie UXO, górnym, trzystanowiskowym odłącznikiem/uziemieniem wyłącznika próżniowego. ▶Jednostka zabezpieczająca i sterująca REF542plus (z ochronnym przekładnikiem prądowym)

▶Cewka wyzwalacza wzrostowego 110 V/220 V DC

▶Cewka załączająca 110V/220VDC

▶Tuleja śrubowa serii 400 tulei wylotowej 1250A/630A umieszczona poziomo z przodu.

▶Zarezerwowane rozszerzenie magistrali pojemnościowego wskaźnika napięcia 1250A/630A do wskazywania napięcia przepustu

▶Manometr gazu SF6 (tylko jeden w każdej skrzynce gazu SF6) Szerokość x wysokość x głębokość = 696× 1806× 781 mm. ▶Sekwencja włączenia-wyłączenia: O-0,3s-CO-180s-CO.

▶Czujnik ciśnienia gazu

□ Akcesoria opcjonalne

1. Styk pomocniczy Wszystkie przełączniki obciążenia i wyłączniki automatyczne mogą być wyposażone w styki 2NO+2NC wskazujące położenie przełącznika. Na przełączniku transformatora i wyłączniku automatycznym można zainstalować równoległą cewkę wyzwalającą (AC lub DC), a element sterujący niskiego napięcia znajduje się za panelem przednim.

2. Wskaźnik napięcia Pojemnościowy wskaźnik napięcia pokazuje, czy przepust jest naładowany, czy nie, a znajdujące się na nim gniazdo można wykorzystać do fazy jądrowej.

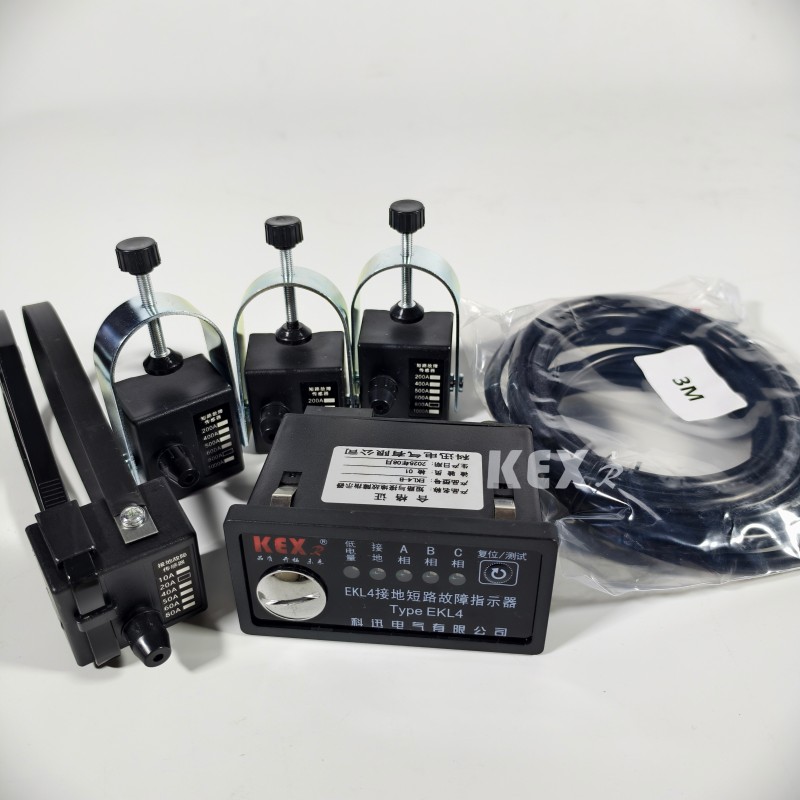

3. Wskaźnik zwarcia i uszkodzenia doziemienia Aby ułatwić lokalizację uszkodzenia, moduł przełącznika kablowego może być wyposażony we wskaźniki zwarcia i uszkodzenia doziemienia w celu prostego wykrywania uszkodzeń.

4. Działanie elektryczne Jest to standardowy schemat mechanizmu ręcznego sterowania zespołu przełącznika kablowego i zespołu transformatora. Można także zdecydować się na montaż elektrycznego mechanizmu sterującego. Przełączniki kablowe, wyłączniki próżniowe i przełączniki uziemiające obsługiwane są za pomocą mechanizmów umieszczonych za panelem przednim. Wszystkie wyłączniki i wyłączniki mogą być obsługiwane za pomocą dźwigni (konfiguracja standardowa) lub mogą być wyposażone w napęd silnikowy (akcesoria). Jednakże uziemnik można obsługiwać tylko ręcznie i skonfigurowany jest mechanizm z możliwością zamknięcia prądu zwarciowego. Elektryczny mechanizm napędowy można łatwo realizować etapami.

5. Podłączenie kabla Zainstalowane są standardowe przepusty zgodne z DIN47636. Wszystkie przepusty mają tę samą wysokość od podłoża i są chronione przez pokrywę pomieszczenia kablowego. Niektóre osłony można połączyć z uziemnikiem, a specjalne podwójne osłony przedziału kablowego mogą być również stosowane w przypadku linii wejściowych z podwójnym kablem.

6. Wskaźnik ciśnienia Zwykle wyposażony we wskaźnik ciśnienia, którym jest manometr. Dodatkowo można zastosować styki elektryczne sygnalizujące redukcję ciśnienia.

7. Zamek na klucz Można zainstalować zamki na klucz do wyłączników automatycznych, przełączników obciążenia i uziemników. Może być wyposażony w półosłonę blokującą zamek, która jest odpowiednia dla wyłączników automatycznych, przełączników obciążenia i uziemników.

8. Przerywacze łuku Wszystkie jednostki sieci pierścieniowej mogą być wyposażone w ograniczniki łuku. Gdy wewnątrz pojawi się łuk, ograniczniki łuku zostaną automatycznie zamknięte na tulei wejściowej, w tym moduły D, DE i V, a wszystkie moduły kablowe mogą być wyposażone w ograniczniki łuku. Muszą zamówić razem z urządzeniem i nie mogą tego zmienić. W ten sposób można wskazać działanie gaśnicy łukowej, a styki elektryczne w szafie SF6 podłącza się do zacisku za przednim panelem.

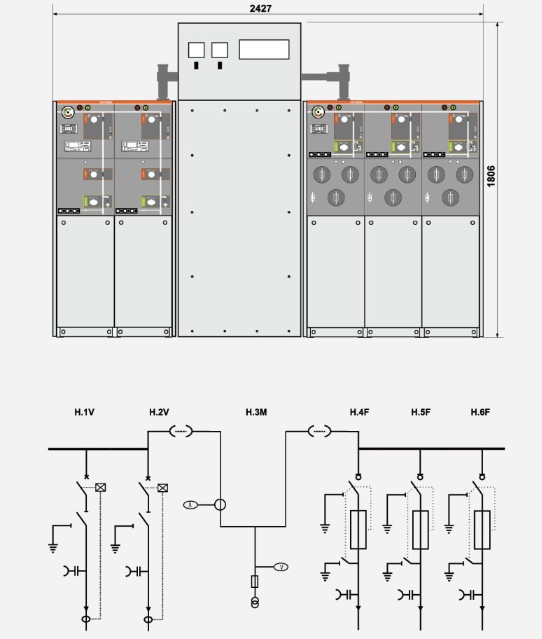

● Przykładowy schemat

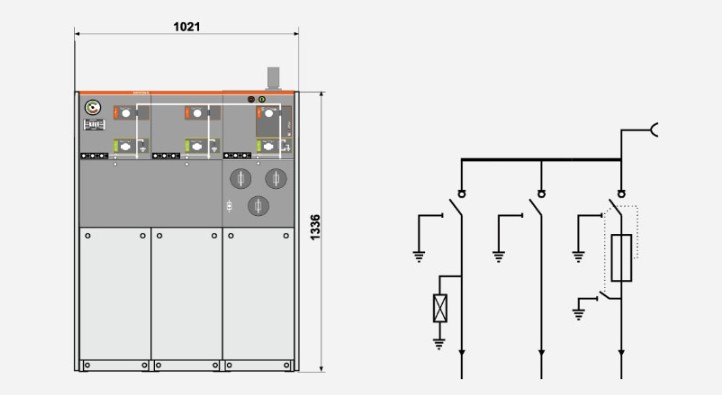

◆ Schemat 1 SA+CCF+

 Zainstaluj odgromnik na magistrali i pozostaw go do rozbudowy.

 Uwaga: Liczba jednostek przełączających nie może być mniejsza niż 3.

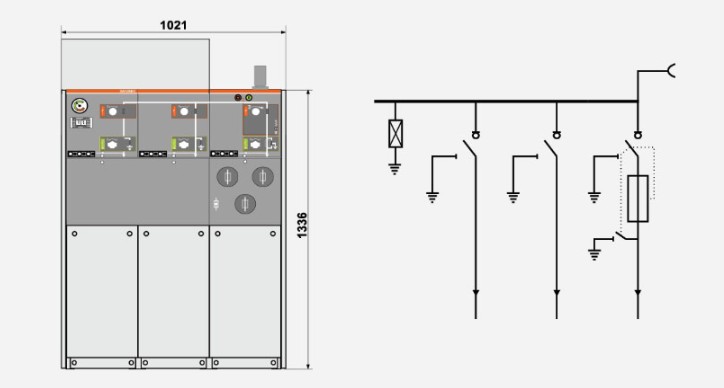

◆ Schemat 2 CCF+

Zainstaluj odgromnik na linii zasilającej i zarezerwuj rozszerzenie.

◆ Schemat 3  W+M+FFF

Obliczenia po stronie WN

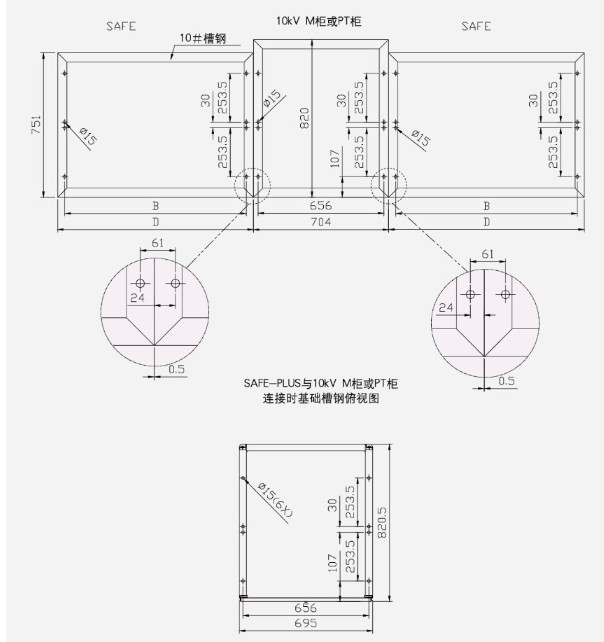

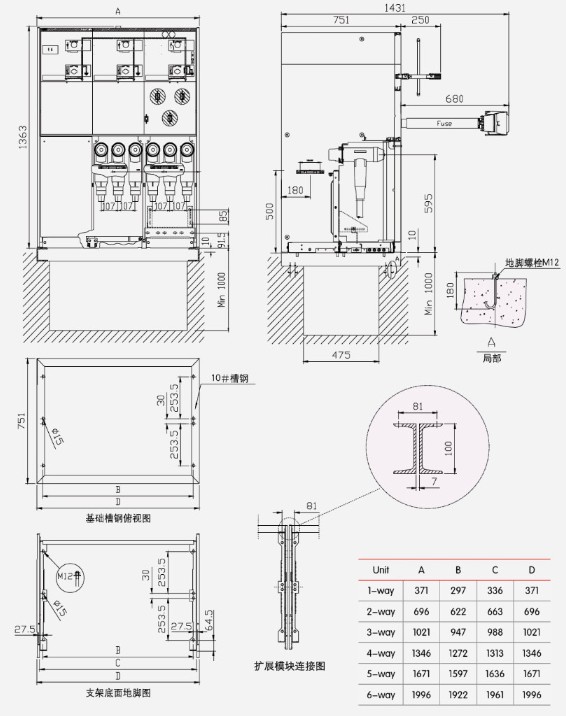

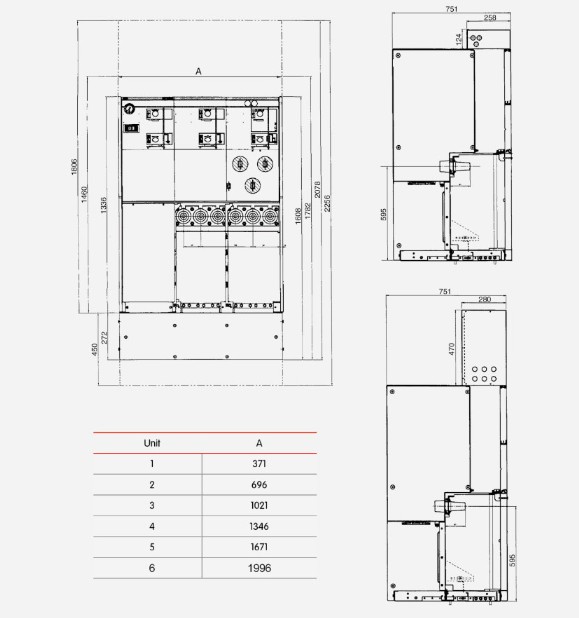

● Tabele konstrukcji i wymiarów szafy GIS typu kombinowanego KXRM6-12
