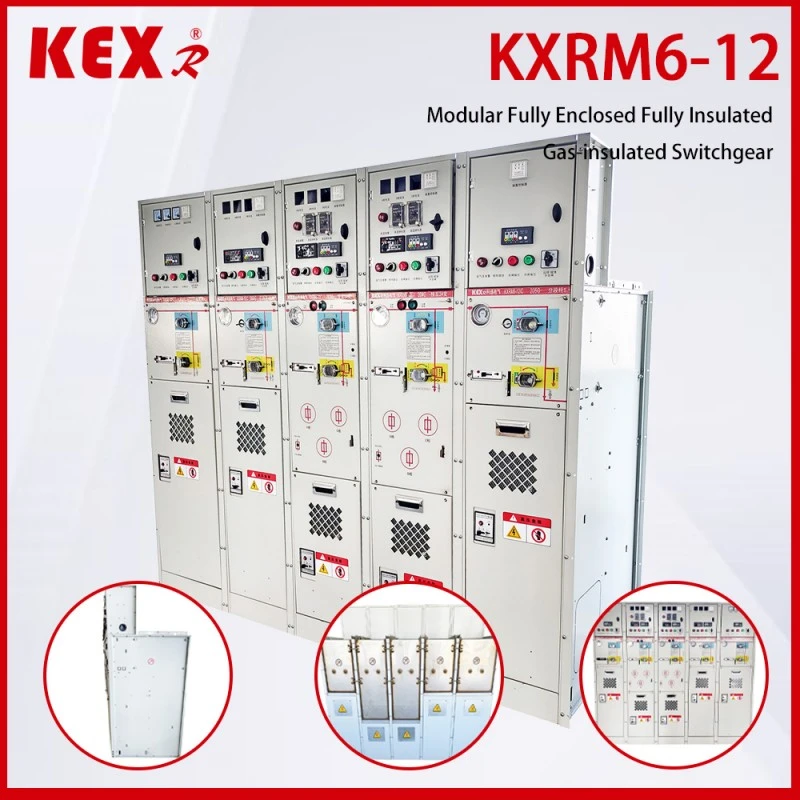

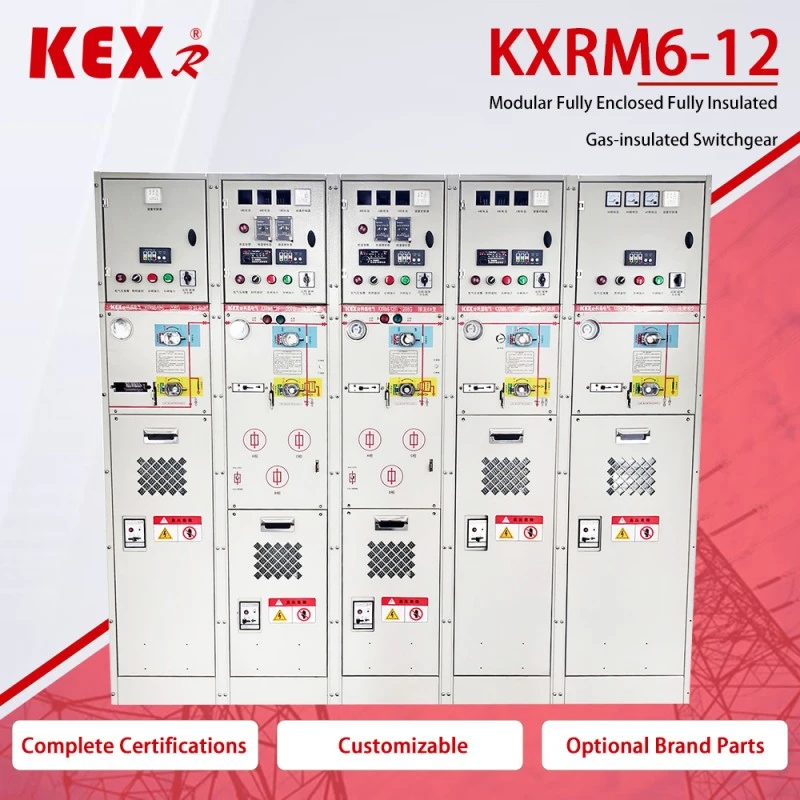

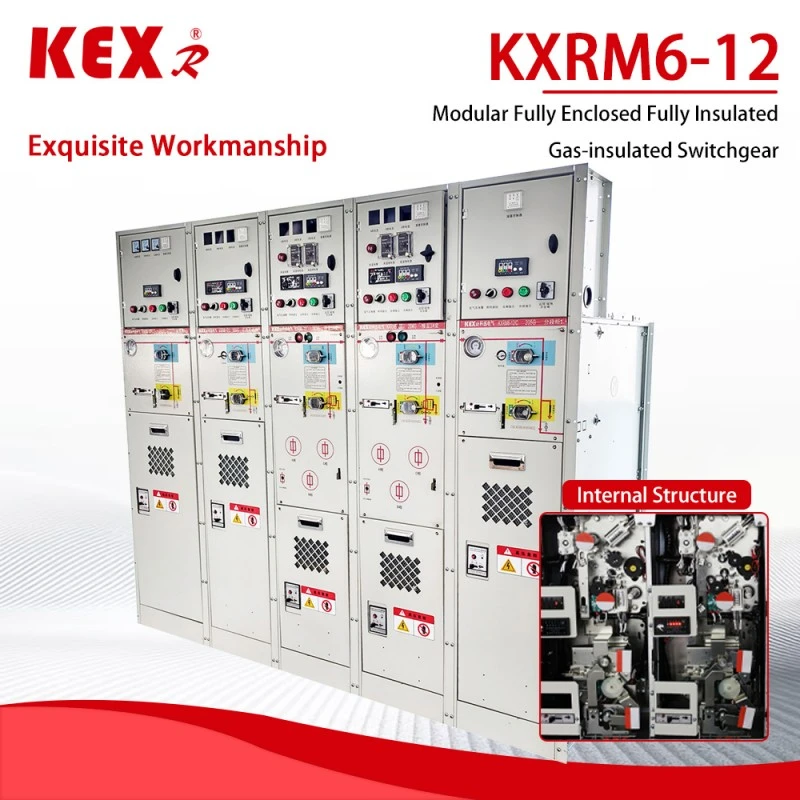

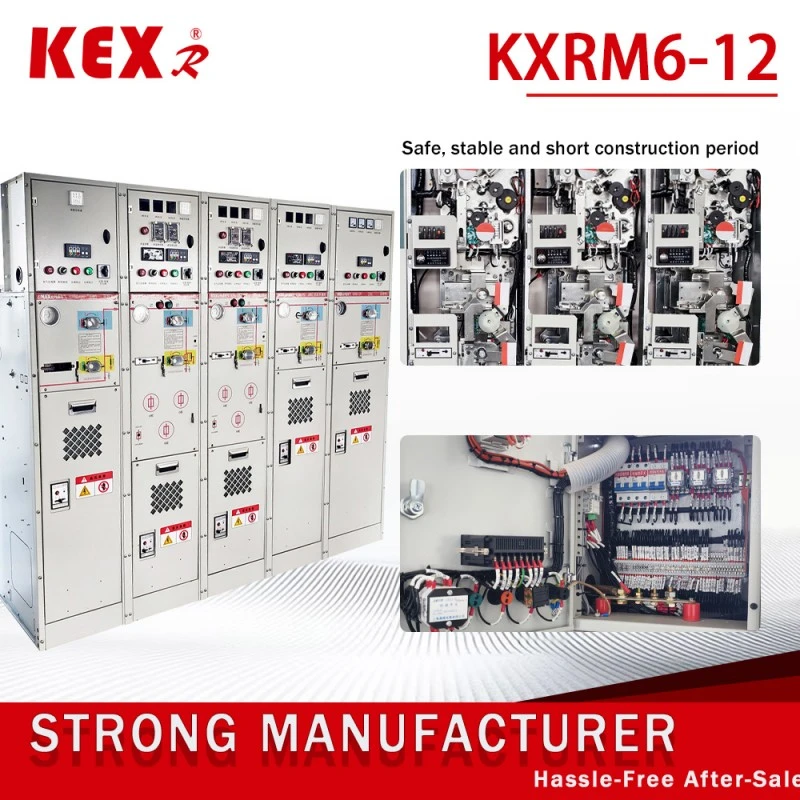

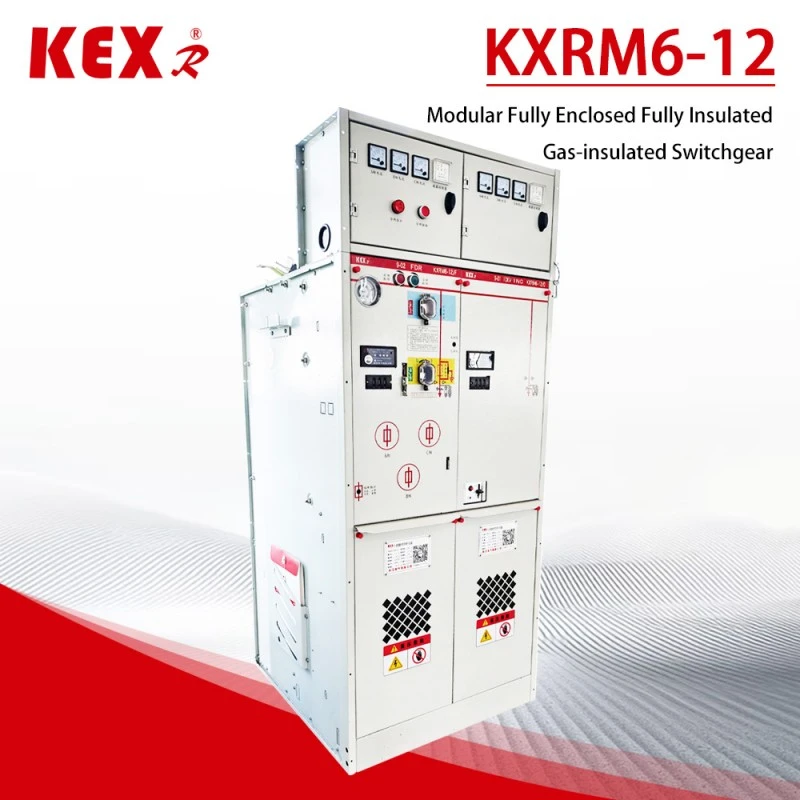

Jednostka AIS

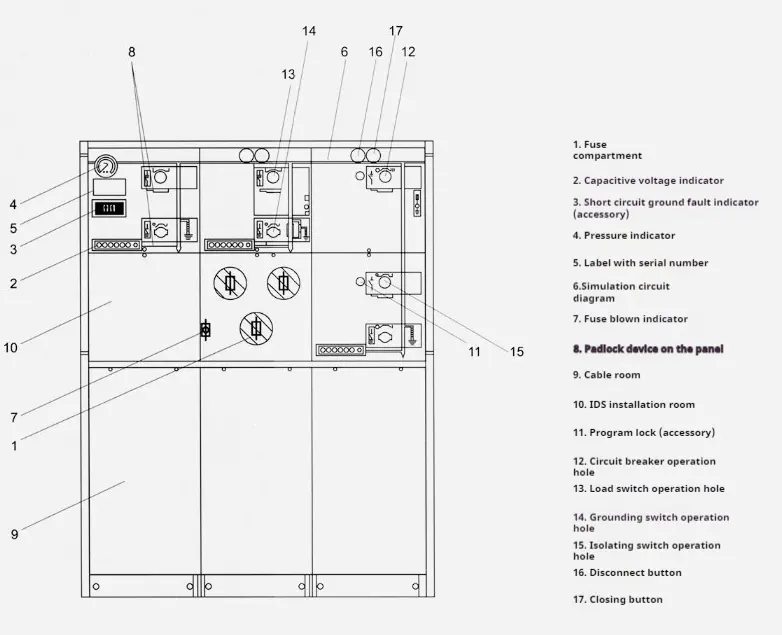

●Komponenty

1. Amperomierz

2. Kontroler kondensacji

3. Urządzenie zabezpieczające mikrokomputer

6.Barometr

7. Naładowany wyświetlacz

8. Wskaźnik awarii

9. Elektryczny mechanizm napędowy

10. Ręczny mechanizm napędowy

10. Zamek elektromagnetyczny

12 ~ 13 . Przekładnik prądowy

14.Wtyczka kablowa

15.Transformator napięciowy

16. Płyta grzewcza ze stopu aluminium

●KXRM6-12 Warunki użytkowania jednostki AIS

Temperatura: + 40 ℃ ~ -40 ℃

Wysokość: mniej niż 1000 m

Scena: wilgoć, kurz, polaryzacja soli, kopalnie i inne środowiska.

Krótkotrwałe zanurzenie w wodzie w ciągu 24 godzin nie ma wpływu na użytkowanie.

Uwaga: Jeżeli wysokość jest większa, proszę podać konkretną wysokość.

● Standardy Jednostki AIS

Jednostka AIS KXRM6-12 spełnia poniższe standardy

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 itp.

GB3804, GB3906, GB11022 itp.

● Główne zalety Jednostki AIS

◆ Gaz SF6 w urządzeniu AIS typu KXRM 6-12 stosowany jest jako medium gaszące i izolujące łuk.

◆ Jednostka przełączająca jest całkowicie uszczelniona i izolowana; Szyny zbiorcze, przełączniki i części pod napięciem są całkowicie zamknięte w obudowie ze stali nierdzewnej.

◆ Wnęka jest wypełniona gazem SF6 pod ciśnieniem 1,4 bara, a stopień ochrony osiąga IP67: całe urządzenie przełączające jest całkowicie odporne na zewnętrzne warunki środowiskowe, co może zapewnić normalne działanie przełącznika nawet w ekstremalnych przypadkach, takich jak krótkotrwałe zanurzenie w wodzie, a produkt jest bezobsługowy.

◆ Jednostka przełączająca posiada doskonałe urządzenie blokujące z pięcioma zabezpieczeniami, które całkowicie eliminuje awarie w działaniu personelu i sprzętu, które mogą być spowodowane niewłaściwą obsługą człowieka.

◆ Wszystkie zespoły przełączające posiadają niezawodne, bezpieczne kanały nadmiarowe ciśnienia, które mogą zapewnić bezpieczeństwo osobiste operatorów nawet w ekstremalnych przypadkach.

◆ Jednostka jest podzielona na stałą kombinację jednostek i kombinację jednostek z możliwością rozbudowy.

◆ Urządzenie zwykle wchodzi i wychodzi z przodu, ale można je również wysunąć lub wysunąć z boku, w zależności od różnych pozycji montażowych.

◆ Rozmiar urządzenia jest wygodny w montażu i może być odpowiedni do miejsc o wąskiej przestrzeni i złych warunkach środowiskowych.

◆ Jednostka może być wyposażona w urządzenia elektryczne, zdalne sterowanie i monitorowanie, zgodnie z różnymi potrzebami użytkowników.

● Głównie tabela parametrów technicznych

NOTATKA¹:Zależy od prądu znamionowego bezpiecznika

NOTATKA²:Zależy od bezpiecznika wysokiego napięcia

● Każdy moduł Jednostki AIS ma następującą konfigurację

▶D Konfiguracja urządzenia Patrz „Moduł przyłącza kablowego bez noża uziemiającego”, aby zapoznać się ze standardową konfiguracją i charakterystyką.

▶Konfiguracja jednostki C Patrz „Moduł przełącznika obciążenia”, aby zapoznać się ze standardową konfiguracją i charakterystyką.

▶F Konfiguracja urządzenia Patrz „Moduł przełącznika próżniowego”, aby zapoznać się ze standardową konfiguracją i charakterystyką.

Standardowa kombinacja jednostki AIS KX-RM6 może również zapewniać następujące konfiguracje

▶Pojemnościowy wskaźnik napięcia na dochodzącej przepustie

▶Każda komora gazowa wyposażona jest w manometr umożliwiający monitorowanie gęstości SF6.

▶Ucho do podnoszenia

▶Uchwyt operacyjny

Przykład:

□ Przełącznik obciążenia, moduł C

○ Standardowa konfiguracja i funkcje

▶ Szyna zbiorcza 630a

▶Trzystanowiskowy przełącznik obciążenia/uziemienia

▶Trzypozycyjny mechanizm napędowy z pojedynczą sprężyną, z dwoma niezależnymi rozłącznikami obciążenia i wałami napędowymi uziemnika.

▶Wskaźnik położenia wyłącznika obciążenia i uziemnika

▶Pozioma tuleja wychodząca z przodu, tuleja śrubowa serii 630A 400.

▶Pojemnościowy wskaźnik napięcia wskazujący naelektryzowanie przepustu

▶W przypadku wszystkich funkcji przełącznika wygodnie jest zainstalować kłódkę na RMU.

▶Manometr ciśnienia gazu SF6 (tylko jeden w każdej skrzynce gazu SF6)

▶Szyna uziemiająca

▶Blokada pomiędzy uziemnikiem a przednim modułem RMU pomieszczenia kablowego

○ Opcjonalne konfiguracje i funkcje

▶Zarezerwowane przedłużenie autobusu

▶Magistrala zewnętrzna

▶Elektryczny mechanizm napędowy wyłącznika obciążenia DC24V/48V/110V/220V; AC 110 V/220 V;

▶Wskaźnik zwarcia i zwarcia doziemnego Pierścień pomiarowy przekładnika prądowego i amperomierza

▶Pierściowy przekładnik pomiarowy i licznik watogodzin

▶Na tulei wlotowej kabla można zamontować odgromnik lub podwójną głowicę kablową.

▶Blokada kluczykowa Blokada uziemienia linii wejściowej (blokada uziemnika, gdy przepust jest pod napięciem) Styk pomocniczy AC/DC 110 V/220 V

▶Położenie wyłącznika obciążenia 2NO+2NC, położenie uziemnika 2NO+2NC, manometr 1NO z sygnałem i gaszenie łuku 1NO ze stykiem sygnałowym.

▶Urządzenie dodatkowe można zainstalować w

▶Komora przewodu wtórnego na górze modułu przełącznika, skrzynka niskiego napięcia na górze modułu przełącznika.

□ Przełącznik obciążenia i bezpiecznik połączone Moduł F

○ Standardowa konfiguracja i funkcje

▶ Szyna zbiorcza 630a

▶Trzy-sekcyjny rozłącznik obciążenia, pierwszy koniec bezpiecznika jest mechanicznie połączony z uziemnikiem na końcu bezpiecznika.

▶Trzypozycyjny mechanizm napędowy sprężynowy, z dwoma niezależnymi rozłącznikami obciążenia i wałami napędowymi uziemnika.

▶Wskaźnik położenia wyłącznika obciążenia i uziemnika

▶Beczka bezpiecznikowa

▶Bezpiecznik jest umieszczony poziomo.

▶Sygnalizacja zadziałania bezpiecznika Pozioma przepustnica odpływowa z przodu, przepust wtykowy serii 200 200A.

▶Pojemnościowy wskaźnik napięcia wskazujący naelektryzowanie przepustu

▶W przypadku wszystkich funkcji przełącznika wygodnie jest zainstalować kłódkę na RMU.

▶Manometr ciśnienia gazu SF6 (tylko jeden w każdej skrzynce gazu SF6)

▶Szyna uziemiająca

▶Parametry bezpieczników do ochrony transformatora to 12KV, maks. 125A, 24KV i maks. 63A.

▶Blokada między uziemnikiem a przednim modułem RMU pomieszczenia kablowego.

○ Opcjonalne konfiguracje i funkcje

▶Zarezerwowane przedłużenie szyn zbiorczych

▶Zewnętrzny silnik magistrali do pracy z przełącznikiem obciążenia 24 V/48 V DC 110 V/220 V DC/AC.

▶Równoległa cewka wyzwalająca 24 V/48 V DC 110 V/220 V DC/AC.

▶Równoległa cewka załączająca 24V/48V DC 110V/220V DC/AC.

▶Pierściowy przekładnik pomiarowy i amperomierz Pierścień pomiarowy przekładnik prądowy i licznik watogodzin

▶Blokowanie uziemienia linii wejściowej (blokowanie uziemnika, gdy przepust jest pod napięciem) Styk pomocniczy AC/DC 110 V/220 V

▶Położenie zamknięcia obciążenia 2NO+2NC, położenie uziemnika 2NO+2NC, przepalenie bezpiecznika 1NO, manometr 1NO z sygnałem i gaszenie łuku 1NO ze stykiem sygnałowym.

▶Urządzenie wtórne można zainstalować w komorze linii wtórnej na górze jednostki przełączającej i skrzynce niskiego napięcia na górze jednostki przełączającej.

□ Moduł licznika M

○ Standardowa konfiguracja i funkcje

▶ Jednostka pomiarowa 12KV

▶2 przekładniki prądowe

▶2 przekładniki napięciowe

▶6 szt. tulejek serii 400 służy do połączenia elastycznej, przedłużonej magistrali zewnętrznej GSFR6-12 z górnym wlotem i dolnym wylotem.

▶Przerywacz płomienia do ochrony PT

▶Element niskociśnieniowy 1 woltomierz z przełącznikiem, 1 amperomierz z przełącznikiem, szerokość x wysokość x głębokość = 696 × 1806 × 820 mm.

○ Opcjonalne konfiguracje i funkcje

▶3 przekładniki prądowe

▶3 przekładniki napięciowe odgromowe

▶Pojemnościowy wskaźnik napięcia wskazujący, że RMU jest naładowany

▶Element niskociśnieniowy: 1 miernik mocy, 1 miernik mocy biernej.

□ Moduł VCB CB

○Standardowa i opcjonalna konfiguracja i funkcje

▶Odgromnik instaluje się na kablu dopływowym szyny zbiorczej 1250a/630a.

▶Wyłącznik próżniowy do ochrony linii 1250a/630a

▶Przekładnik prądowy

▶Wyłącznik próżniowy VD4X0 sterowany elektrycznie 10VDC

▶Przekładnik napięciowy

▶Elektryczne sterowanie UXO, górnym, trzystanowiskowym odłącznikiem/uziemieniem wyłącznika próżniowego. ▶Jednostka zabezpieczająca i sterująca REF542plus (z ochronnym przekładnikiem prądowym)

▶Cewka wyzwalacza wzrostowego 110 V/220 V DC

▶Cewka załączająca 110V/220VDC

▶Tuleja śrubowa serii 400 tulei wylotowej 1250A/630A umieszczona poziomo z przodu.

▶Zarezerwowane rozszerzenie magistrali pojemnościowego wskaźnika napięcia 1250A/630A do wskazywania napięcia przepustu

▶Manometr gazu SF6 (tylko jeden w każdej skrzynce gazu SF6) Szerokość x wysokość x głębokość = 696× 1806× 781 mm. ▶Sekwencja włączenia-wyłączenia: O-0,3s-CO-180s-CO.

▶Czujnik ciśnienia gazu

□ Akcesoria opcjonalne

1. Styk pomocniczy Wszystkie przełączniki obciążenia i wyłączniki automatyczne mogą być wyposażone w styki 2NO+2NC wskazujące położenie przełącznika. Na przełączniku transformatora i wyłączniku automatycznym można zainstalować równoległą cewkę wyzwalającą (AC lub DC), a element sterujący niskiego napięcia znajduje się za przednim modułem RMU.

2. Wskazanie napięcia Pojemnościowy wskaźnik napięcia pokazuje, czy przepust jest naładowany czy nie, a znajdujące się na nim gniazdo można wykorzystać do fazy jądrowej.

3. Wskaźnik zwarcia i uszkodzenia doziemienia Aby ułatwić lokalizację uszkodzenia, moduł przełącznika kablowego można wyposażyć we wskaźniki zwarcia i uszkodzenia doziemienia, ułatwiające wykrywanie uszkodzeń.

4. Sterowanie elektryczne Jest to standardowy schemat ręcznego mechanizmu sterowania zespołu wyłącznika kablowego i zespołu transformatorowego. Można także zdecydować się na montaż elektrycznego mechanizmu sterującego. Przełączniki kablowe, wyłączniki próżniowe i przełączniki uziemiające są obsługiwane przez mechanizmy umieszczone za przednim modułem RMU. Wszystkie wyłączniki i wyłączniki mogą być obsługiwane za pomocą dźwigni (konfiguracja standardowa) lub mogą być wyposażone w napęd silnikowy (akcesoria). Jednakże uziemnik można obsługiwać tylko ręcznie i skonfigurowany jest mechanizm z możliwością zamknięcia prądu zwarciowego. Elektryczny mechanizm napędowy można łatwo realizować etapami.

5. Podłączenie kabla Zamontowane są standardowe przepusty zgodne z DIN47636. Wszystkie przepusty mają tę samą wysokość od podłoża i są chronione przez pokrywę pomieszczenia kablowego. Niektóre osłony można połączyć z uziemnikiem, a specjalne podwójne osłony przedziału kablowego mogą być również stosowane w przypadku linii wejściowych z podwójnym kablem.

6. Wskaźnik ciśnienia Zwykle wyposażony we wskaźnik ciśnienia, który tworzy manometr. Dodatkowo można zastosować styki elektryczne sygnalizujące redukcję ciśnienia.

7. Zamek kluczowy Można zainstalować zamki kluczowe do wyłączników automatycznych, przełączników obciążenia i uziemników. Może być wyposażony w półosłonę blokującą zamek, która jest odpowiednia dla wyłączników automatycznych, przełączników obciążenia i uziemników.

8. Przerywacz łuku Wszystkie jednostki sieci pierścieniowej mogą być wyposażone w ograniczniki łuku. Gdy wewnątrz pojawi się łuk elektryczny, ograniczniki łuku automatycznie zamkną się na tulei wejściowej, w tym moduły D, DE i V, a wszystkie moduły kablowe mogą być wyposażone w ograniczniki łuku. Muszą zamówić razem z urządzeniem i nie mogą tego zmienić. W ten sposób można wskazać działanie gaśnicy łukowej, a styki elektryczne jednostki SF6 podłącza się do zacisku za przednim modułem RMU.

● Przykład schematu

◆ Schemat 1 SA+CCF+

Zainstaluj odgromnik na magistrali i pozostaw go do rozbudowy.

Uwaga: Liczba jednostek RMU nie może być mniejsza niż 3.

◆ Schemat 2 CCF+

Zainstaluj odgromnik na linii zasilającej i zarezerwuj rozszerzenie.

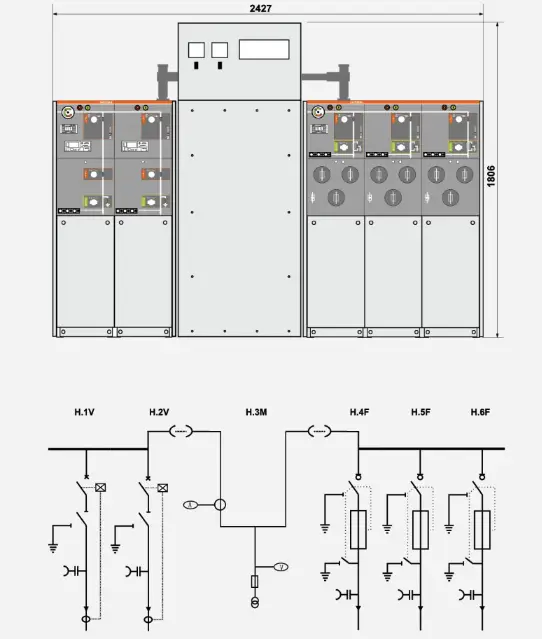

◆ Schemat 3 W+M+FFF

Obliczenia po stronie wysokiego napięcia

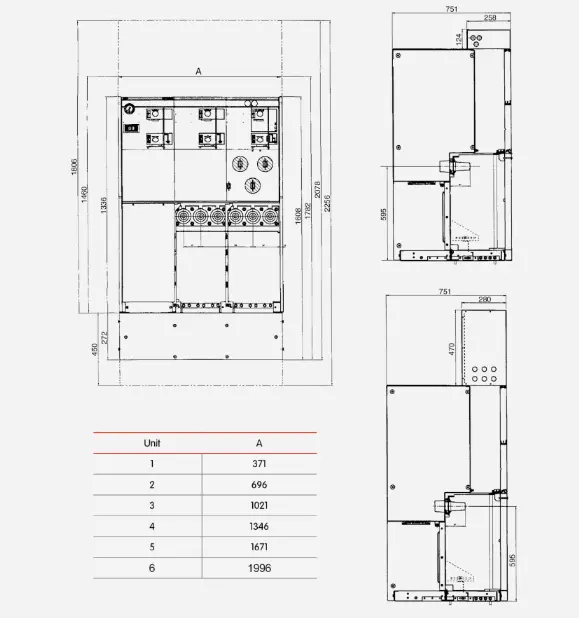

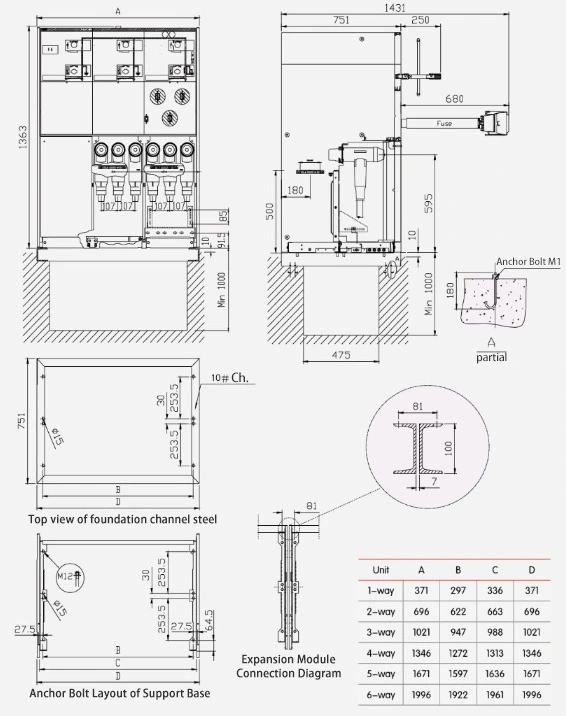

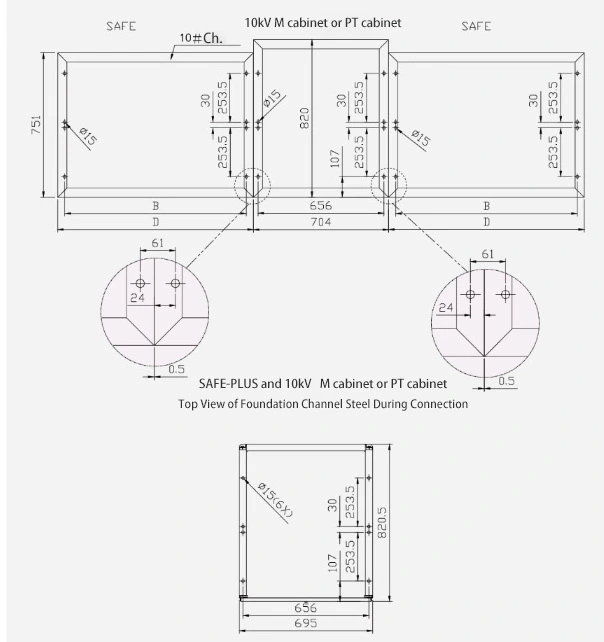

● Tabele budowy i wymiarów jednostki AIS KXRM6-12
