Rozdzielnica AIS

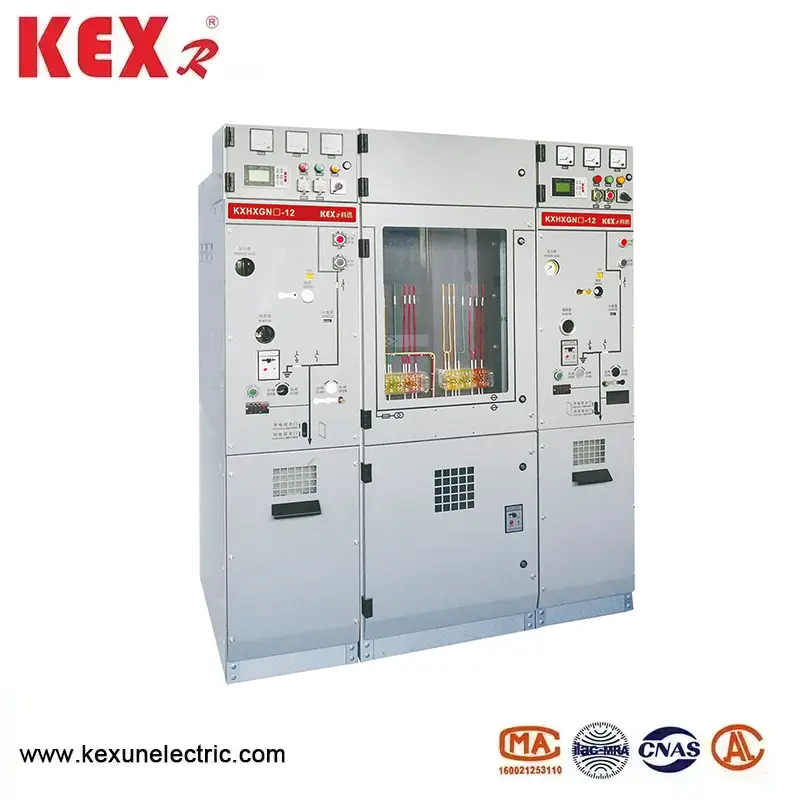

Rozdzielnica AIS typu KXHXGN-12 wytwarzana przez KEXR, dostawcę urządzeń do przesyłania i dystrybucji energii w Chinach, jest izolowaną przez gazem gazową szafkę sieciową o 12 kV (C-GIS) z gazem ochrony środowiska (takiego jak suche powietrze, azot lub gaz mieszany) jako medium izolacyjne, które jest odpowiednie dla zasilania sieci pierścieniowej, zasilania zasilania końcowego i na małą skalę i zamykającym stacjach dystrybucji.
Model: KXHXGN-12
Marka ： Kexr

Wyślij zapytanie

Opis produktu

● Główna funkcja rozdzielnicy AIS

(1) Zalety ochrony środowiska

◆ Bezpłatne SFGA: Używane są rozdzielnicy AIS przyjmuje suche powietrze, azot lub nowy gaz ochrony środowiska (taki jak G, Airplus® itp.), Co jest zgodne z przepisami UE F-GAS i polityką „podwójnego węgla” Chin.

◆ Niska emisja węgla: w porównaniu z szafką sieciową SF, GWP (potencjał globalnego ocieplenia) zbliża się do zera.

(2) Projekt konstrukcyjny

◆ Projekt modułowy: rozdzielnica AIS z linii przychodzącej, linii wychodzącej, pomiaru i PT można rozszerzyć.

◆ Zamknięta struktura: Poziom ochrony rozdzielnicy AIS osiąga IP67, który jest odporny na kurz, odporny na wilgoć i odporny na kondensacja, odpowiedni dla trudnego środowiska.

◆ Kompaktowy rozmiar: Oszczędza przestrzeń niż szafka na sieci Ring AIS i jest bardziej przyjazny dla środowiska niż tradycyjne GIS SF₆.

(3) Inteligentne opcje

Inteligentne monitorowanie (takie jak DTU, pomiar temperatury online, częściowe monitorowanie rozładowania itp.) Można wybrać dostęp do Internetu przedmiotów (IoT) i realizacji zdalnego działania i konserwacji.

● Parametry techniczne rozdzielnicy AIS

◆ Szafka wyłącznika

Przedmiot				Jednostka	Dane
Napięcie znamionowe				Kv	12
Częstotliwość oceniana				Hz	50
Oceniono poziom izolowania	1 minutę pracy wytrzymaj Woltaż		Groud, faza do fazy	Kv	42
			Przerwa		48
	Impuls oświetlenia wytrzymanie napięcia （szczyt）		Groud, faza do fazy	Kv	75
			Przerwa		85
	1 minutę częstotliwości zasilania wytrzymanie napięcia obwodu pomocniczego/kontrolnego (do uziemienia)			Kv	2
Prąd oceniany				A	630
Znamionowe krótkoterminowe wytrzymanie bieżą （Wartość wirtualna）			Główny przełącznik obwodu/uziemienia	.	25/4s
			Obwód uziemiający	.	21,7/4s
Oceniły szczyt wytrzymałości prądu			Główny przełącznik obwodu/uziemienia	.	63
			Obwód uziemiający	.	54.5
Znamionowy prąd i czasy przerwy zwarcia				ka/czas	25/30
Znamionowy prąd zamknięcia zwarcia (pik)				.	63
Znamionowy prąd łamania ładowania kablowego				A	25
Znamionowa sekwencja operacyjna Breaker O-0,3S-CO-180S-CO
Życie mechniczne		Breaker /odłącznik		Czas	10000/3000
Stopień IP		Zapieczętowane pudełko			IP67
		Swichgear Shell			IP4X
Ciśnienie gazowe		Znamiony poziom ładowania gazu (20 ℃, ciśnienie miernika)		MPA	0.02
		Znamiony poziom oddechu gazowego (20 ℃, ciśnienie w skrajniu)		MPA	0
Wydajność uszczelnienia,		Roczny wskaźnik wycieków		%/Rok	≤0,05

◆ Szafka przełącznika ładowania

Przedmiot			Jednostka	Dane
Napięcie znamionowe			Kv	12
Częstotliwość oceniana			Hz	50
Oceniono poziom izolowania	1 minutę pracy wytrzymaj Woltaż		Kv

	Impuls oświetlenia wytrzymanie napięcia （szczyt）		Kv

	1 minutę częstotliwości zasilania wytrzymanie napięcia obwodu pomocniczego/kontrolnego (do uziemienia)		Kv	2
Prąd oceniany			A	630
Znamionowe krótkoterminowe wytrzymanie bieżą （Wartość wirtualna）		Główny przełącznik obwodu/uziemienia	.	25/4s
		Obwód uziemiający	.	21,7/4s
Oceniły szczyt wytrzymałości prądu		Główny przełącznik obwodu/uziemienia	.	63
		Obwód uziemiający	.	54.5
Znamionowy prąd zamknięcia zwarcia (pik)		Przełącznik obciążenia/przełącznik uziemienia	.	63
Znamionowy prąd przerywania obciążenia aktywnego			A	630
Znamionowy prąd przerywający zamkniętą pętlę			A	630
5% znamionowy prąd przerywania obciążenia aktywnego			A	31.5
Znamionowy prąd łamania ładowania kablowego			A	10
Znamionowe czasy przerwania obciążenia			Czas	100
Łamanie prądu podłoża			A/czas	31,5/10
Prąd ładowania linii i kabli jest odłączony pod warunkiem uskoku uziemienia.			A/czas	17.4/10
Życie mechniczne	Breaker /odłącznik		A/czas	10000/3000
Stopień IP	Zapieczętowane pudełko			IP67
	Swichgear Shell			IP4X
Ciśnienie gazowe	Znamiony poziom ładowania gazu (20 ℃, ciśnienie miernika)		MPA	0.02
	Znamiony poziom oddechu gazowego (20 ℃, ciśnienie w skrajniu)		MPA	0
Wydajność uszczelnienia,	Roczny wskaźnik wycieków		%/Rok	≤0,05

● Standard implementacji rozdzielnicy AIS

◆ Wspólne wymagania techniczne standardy GB/T 1022 dla rozdzielnic wysokiego napięcia i kontroli. ◆ GB/T39063640.5KV AC METAL Zamknięty metal i sprzęt sterujący.

◆ GB/T1985 Wysokie napięcie przełącznika izolowania prądu przemiennego i przełącznik uziemienia

◆ GB/T38043.6-40.5KV AC WYŁĄCZNIK WYSOKI

◆ GB/T1984 WYKŁAD WYSOKIMU WYKORZYSTYWANIE AC

◆ GB/T4208 Kod IP poziomu ochrony powłoki

◆ GB/T7354 Częściowy pomiar rozładowania

◆ GB/T311.1 Koordynacja izolacji Część 1: Definicja, zasady i zasady

● Korzystanie z warunków rozdzielnicy AIS

◆ Maksymalna temperatura: +45 stopni Celsjusza;

◆ Minimalna temperatura: -25 stopni Celsjusza;

◆ Maksymalna temperatura: (średnia 24-godzinna) +35 stopni Celsjusza;

◆ Maksymalna średnia wilgotność względna (24 godziny 1: ≤ 95%; wysokość: ≤ 1500 m; pojemność sejsmiczna: 8 stopni;

◆ Ochrona Ochrona: Naładowana pieczęć ciała IP67, SHELET CHINET SHELL IP4X ；

◆ Otaczające powietrze nie powinno być oczywiście zanieczyszczone przez żrące palące pary gazowe i wodne.

◆ Nie ma częstego przemocy wibracji, a szorstkość projektu pod ostrymi częściami spełnia wszelkiego rodzaju wymagania.

◆ Gdy jest stosowany w normalnych warunkach środowiskowych poza GB/T3906, użytkownik będzie negocjować z KEXR

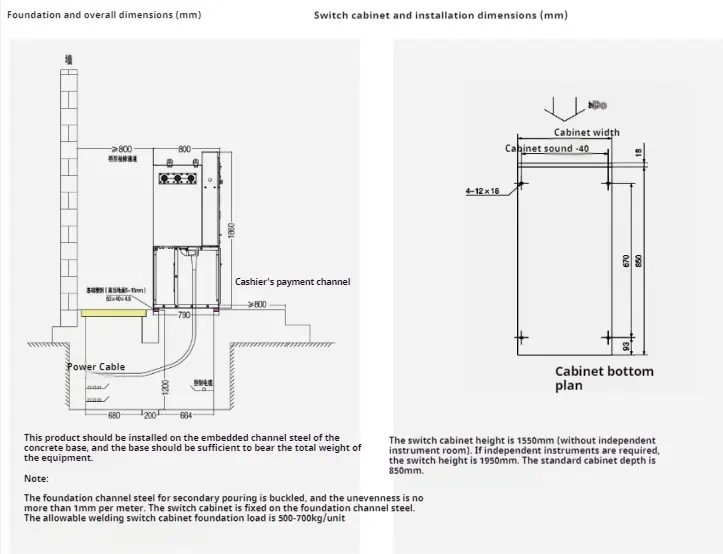

● Instrukcje instalacyjne

Ais Switchgear
