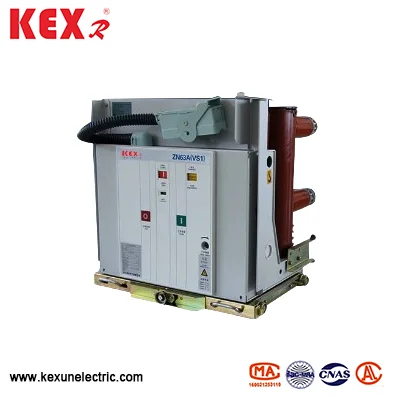

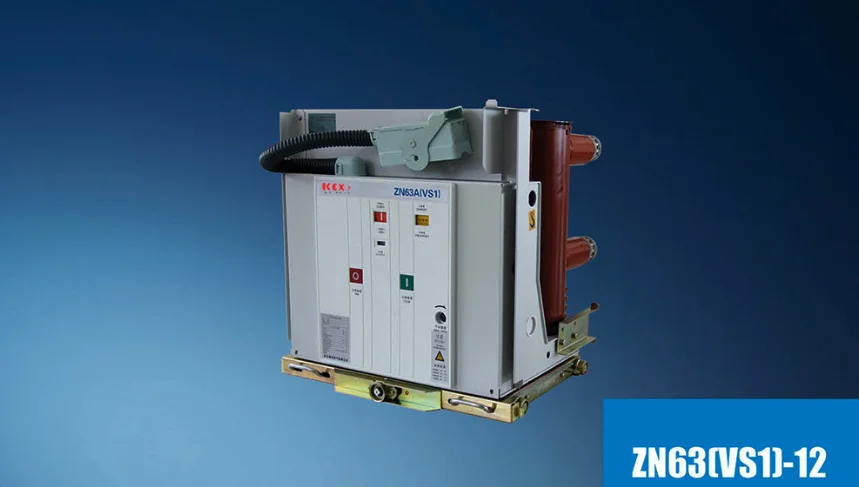

Zn63 VS1 Hal Wysokie napięcie VCB
Zn63 VS1 Halowy VCB o wysokim napięciu wyprodukowany przez Kexun, znany producent w Chinach, nadaje się do urządzeń elektrycznych o napięciu znamionowym 12 kV i trójfazowym AC 50 Hz i jest często stosowane do kontroli i ochrony przedsiębiorstw przemysłowych i wydobywczych, elektrowni, podstacji i urządzeń elektrycznych.
Model: Zn63 VS1
Marka ： Kexr
Model: Zn63 VS1
Marka ： Kexr
● Funkcja projektowania
Zn63 VS1 Halowy VCB o wysokim napięciu przyjmuje integrację mechanizmu obsługi weterynarza i korpusu wyłącznika, który można zaprojektować jako jednostkę instalacyjną lub jednostkę internetową ze specjalnym mechanizmem napędu. Główna część obwodu może przyjąć zintegrowany szczelinę uszczelnioną w celu zrealizowania miniaturyzacji, wysokiej niezawodności i bez konserwacji wyłącznika. Może być używany z KYN28A-12 (GZS) i innymi centralnymi rozdzielnicami wózka, a także można go używać z ustalonym rozdzielnicą XGN.
● Korzystanie z warunków
▶. Temperatura ambitna: Zn63 VS1 VCB wysokiego napięcia powinno być obsługiwane przy -10 ~ 40 ℃ (dozwolone jest przechowywanie i transport o -30 ℃).
▶ Wysokość: Zn63 VS1 VCB wysokiego napięcia powinien być zainstalowany na wysokości mniejszej niż 1000 m.
▶ Względna wilgotność: Średnia dzienna wartość nie jest większa niż 95%, średnia dzienna wartość nasyconego ciśnienia pary to nie większa niż 2,2 x 10 mPa, a średnia miesięczna wartość nie jest większa niż 1,8 x 10 mPA
Uwaga ： Zn63 VS1 VCB wysokiego napięcia będzie działać w miejscu bez pożaru, wybuchu, poważnego zanieczyszczenia, korozji chemicznej i gwałtownych wibracji.
◆ Poznaj standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 itp.
● Parametry techniczne Zn63 VS1 Hal Wysokie napięcie VCB
|
Przedmiot |
Jednostka |
Dane |
|||
|
Napięcie znamionowe |
Kv |
12 |
|||
|
Oceniono poziom izolowania |
Znamionowy impuls błyskawicy wytrzymał napięcie （szczyt） |
Kv |
75 |
||
|
Częstotliwość oceniana |
1 minutę częstotliwości roboczej wytrzymaj napięcie |
42 |
|||
|
Znamionowy prąd przerwy w obwodzie |
. |
20/25 |
31.5 |
40 |
|
|
Prąd oceniany |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Znamionowy prąd stabilności termicznej （Wartość wirtualna） |
. |
20/25 |
31.5 |
40 |
|
|
Znamionowy dynamiczny prąd stabilny （pik） |
50/63 |
80 |
100 |
||
|
Znamionowy prąd zamykania zwarcia （pik） |
50/63 |
80 |
100 |
||
|
Znamionowe czasy prądu prądowego łamania zwarcia |
Czas |
50 |
|||
|
Częstotliwość zasilania wytrzymanie napięcia obwodu wtórnego (1 min) |
V |
2000 |
|||
|
Oceniona sekwencja operacyjna |
|
O-0,3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
Znamiony czas stabilności termicznej |
S |
|
|||
|
Znamionowy prąd przełomowy banku kondensatorów pojedynczych/ |
A |
630/400 800/400 (40ka) |
|||
|
Życie mechaniczne |
Czas |
10000 |
|||
