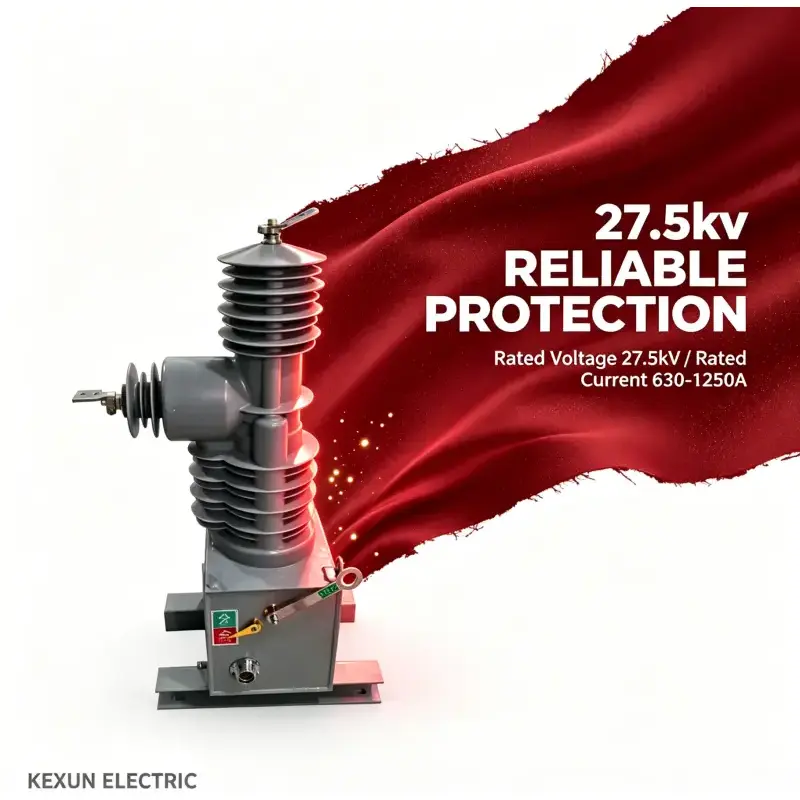

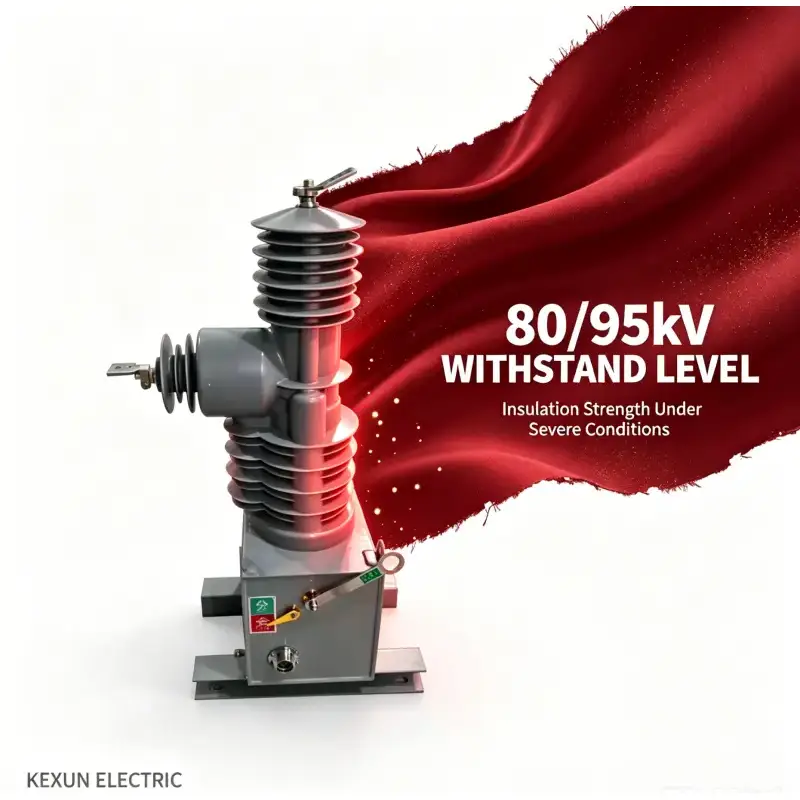

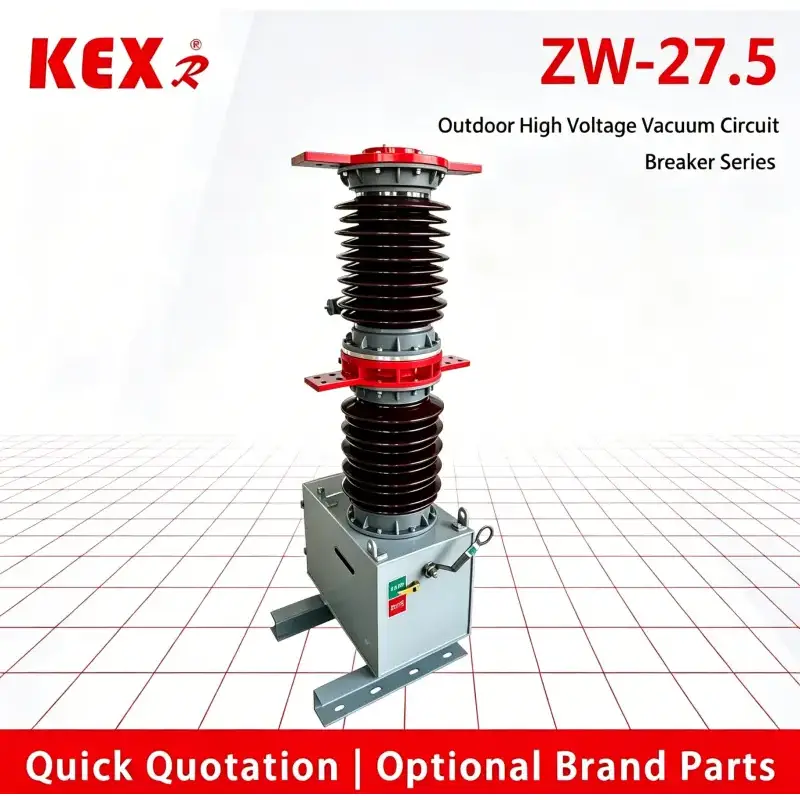

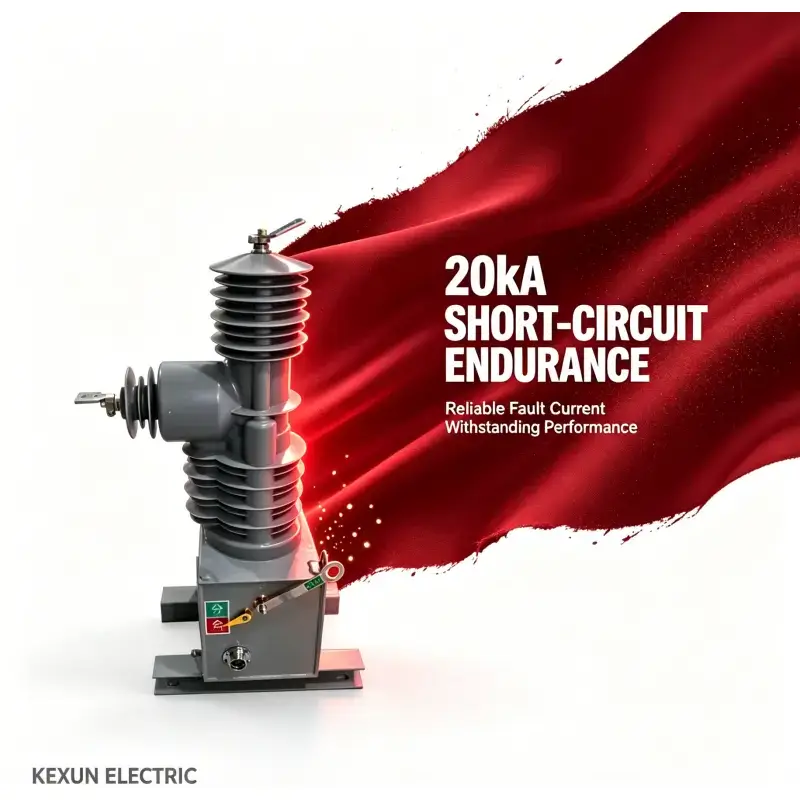

Zewnętrzne wysokie napięcie Vcb

Cechy produktu

Niezwykle wysoka niezawodność

Całkowicie bezobsługowy przez cały okres użytkowania.

Wysoka trwałość mechaniczna i żywotność elektryczna.

Mały rozmiar, niewielka waga i łatwa instalacja

 Ze standardowym zabezpieczeniem przekaźnikowym i funkcją szybkiego automatycznego ponownego załączenia.

Korzystanie z warunków typu ZW7-27.5 Zewnętrzne wysokie napięcie vcb

¨ Temperatura: -30 ℃ ~ 60 ℃;

¨ Wysokość: mniejsza niż 2000 m

¨ Prędkość wiatru: ≤34 m/s;

¨ Stopień zanieczyszczenia: Ⅳ级;

¨ Temperatura przechowywania: -40 ℃ ~ 85 ℃.

Główny parametr techniczny vcb

Główny parametr mechaniczny młota

Budowa i zasada działania wyłącznika

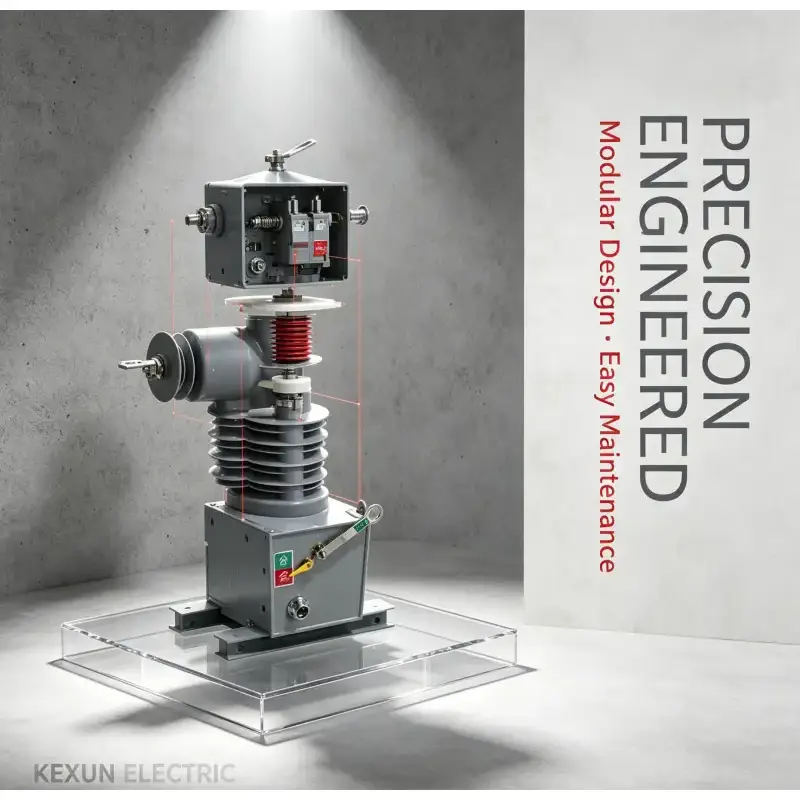

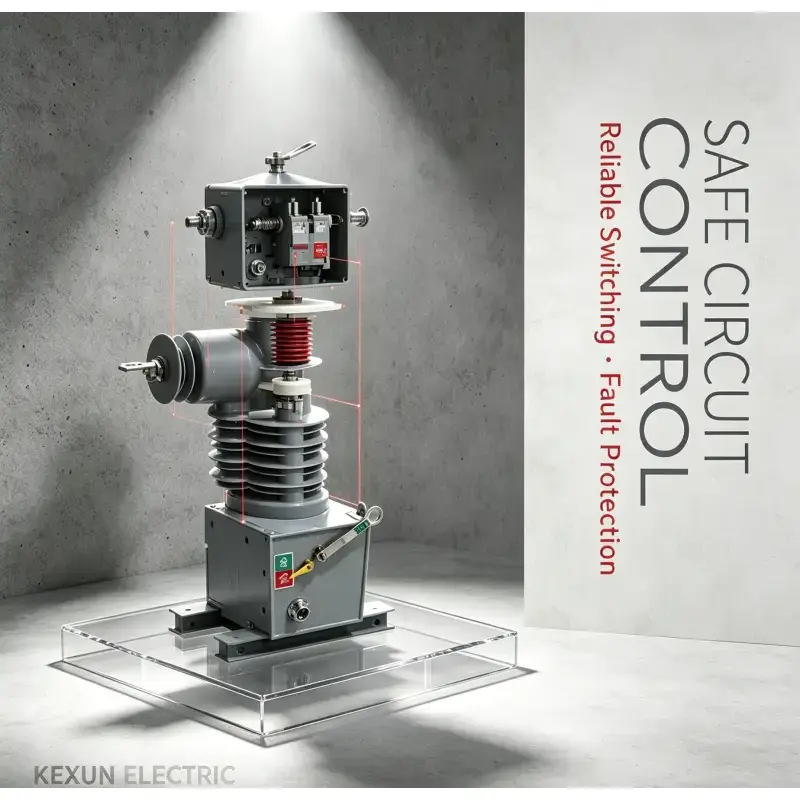

ZW7-27.5 Zewnętrzne napięcie wysokiego napięcia składa się głównie ze zintegrowanego uszczelnionego słupa, przekładnika prądowego, sprężynowego mechanizmu napędowego i skrzynki. Ten typ wyłącznika jest zminiaturyzowany. Jednocześnie jest wyposażony w ręczne urządzenie zwalniające hamulec awaryjny. Przekładnik prądowy można dobrać w zależności od potrzeb użytkownika.

Sterowanie ZW7-27.5 Outdoor wysokiego napięcia vcb jest realizowane przez inteligentną jednostkę sterującą. Sterowanie wyłącznikiem może odbywać się lokalnie, ale może być również obsługiwane zdalnie poprzez interfejs komunikacyjny. Inne informacje o wyłączniku mogą być również przesyłane do centrum sterowania, a kanałem komunikacyjnym może być kabel, światłowód, GPRS/CDMA, GSM itp. Sterowanie ZW7-27.5 Outdoor wysokiego napięcia vcb jest realizowane przez inteligentną jednostkę sterującą. Sterowanie wyłącznikiem może odbywać się lokalnie, ale może być również obsługiwane zdalnie poprzez interfejs komunikacyjny. Inne informacje o wyłączniku mogą być również przesyłane do centrum sterowania, a kanałem komunikacyjnym może być kabel, światłowód, GPRS/CDMA, GSM itp.

Inteligentna jednostka sterująca jest instalowana w pobliżu wyłącznika i połączona z wyłącznikiem za pomocą kabla sterującego. Zasilanie inteligentnej jednostki sterującej podzielone jest na zasilanie główne i zasilanie rezerwowe. Głównym zasilaniem jest prąd przemienny lub stały 220 V, który jest uzyskiwany linią wysokiego napięcia przez PT. Zasilanie rezerwowe zapewnia akumulator (zamontowany w inteligentnej skrzynce sterującej). Podczas normalnej pracy główny zasilacz ładuje zasilacz zapasowy; W przypadku utraty głównego zasilania zasilanie rezerwowe może w dalszym ciągu dokończyć sterowanie wyłącznikiem i inne operacje w centrali sterującej. Zasilanie rezerwowe (przy pełnym obciążeniu) pozwala na pracę całej maszyny nie krócej niż 48 godzin.

Mechanizm napędowy wyłącznika wyposażony jest w ręczną dźwignię wyłącznika awaryjnego, służącą do awaryjnego wyłączania w przypadku awarii układu sterowania lub zasilania.

2.1 Zasada działania i proces wyłącznika

2.1.1 Zasada gaszenia łuku:

ZW37-27.5 Zewnętrzny vcb wysokiego napięcia wykorzystuje przerywacz próżniowy, w którym próżnia jest środkiem gaśniczym i izolującym łuk, który charakteryzuje się wyjątkowo wysokim stopniem próżni. Kiedy styki ruchome i statyczne zostaną wyłączone pod wpływem prądu, pomiędzy stykami powstanie łuk próżniowy. Jednocześnie, dzięki specjalnej budowie styków, w szczelinie między stykami generowane będzie również odpowiednie podłużne pole magnetyczne, co sprawi, że łuk próżniowy pozostanie rozproszony i sprawi, że łuk próżniowy będzie równomiernie rozłożony na powierzchni styku i będzie się palił, aby utrzymać niskie napięcie łuku. Kiedy prąd w sposób naturalny przekracza zero, resztkowe jony, elektrony i pary metali mogą zostać połączone lub skondensowane na powierzchni styku i ekranie w ciągu mikrosekund. Ponieważ do kontrolowania łuku próżniowego wykorzystuje się podłużne pole magnetyczne, wyłącznik próżniowy ma silną i stabilną zdolność przerywania prądu.

2.1.2 Przechowywanie:

Energia otwierania i zamykania ZW7-27.5 Outdoor wysokiego napięcia vcb jest magazynowana w wysokiej wydajności i instalowana w skrzynce inteligentnego sterownika. Podczas otwierania i zamykania. Czas ładowania, zapewniany przez główne źródło zasilania lub rezerwowe źródło zasilania jednostki sterującej, nie przekracza 10 s, a błąd napięcia kondensatora wynosi ≤1 V.

2.1.3 Zamykanie: Lokalnie naciśnij przycisk włączania na inteligentnej jednostce sterującej lub aktywuj cewkę włączającą mechanizmu operacyjnego za pomocą zdalnego sterowania, tak aby żelazny rdzeń napędzał ruchomy styk wyłącznika w celu włączenia z określoną prędkością. Kiedy zostanie stwierdzone, że wyłącznik znajduje się w pozycji zamkniętej, pętla sterująca automatycznie wyłącza zasilanie cewki załączającej. W tym czasie żelazny rdzeń jest utrzymywany po stronie zamykającej dzięki działaniu magnesu trwałego. Po wyłączeniu cewki zamykającej może ona nie tylko pokonać siłę reakcji sprężyny stykowej wyłącznika, ale także posiadać siłę samopodtrzymującą zamykania, dzięki czemu wyłącznik może niezawodnie utrzymać się w pozycji zamkniętej.

2.1.4 Otwieranie: Naciśnij lokalnie przycisk wyłączający na inteligentnej jednostce sterującej lub aktywuj cewkę wyłączającą mechanizmu operacyjnego za pomocą zdalnego sterowania, aby pokonać siłę samopodtrzymującą magnesu trwałego po stronie zamykającej i sprawić, że sprężyna wyłączająca pociągnie za żelazny rdzeń, aby napędzać ruchomy styk wyłącznika w celu wyłączenia z określoną prędkością. Kiedy zostanie ocenione, że wyłącznik znajduje się w pozycji otwartej, pętla sterująca automatycznie wyłącza zasilanie cewki otwierającej i w tym momencie żelazny rdzeń jest utrzymywany po stronie otwierającej dzięki sile ciągnącej sprężyny otwierającej, dzięki czemu wyłącznik jest niezawodnie utrzymywany w pozycji otwartej.

2.1.5 Ręczna operacja otwierania hamulca awaryjnego:

Gdy wyłącznik znajduje się w pozycji zamkniętej, należy przytrzymać przycisk ręcznego wyłączania wyłącznika za pomocą izolującego drążka i pociągnąć go w dół, a wyłącznik może się wyłączyć z określoną prędkością, która gwarantuje, że wyłącznik będzie mógł niezawodnie wyłączyć znamionowy prąd obciążenia.
