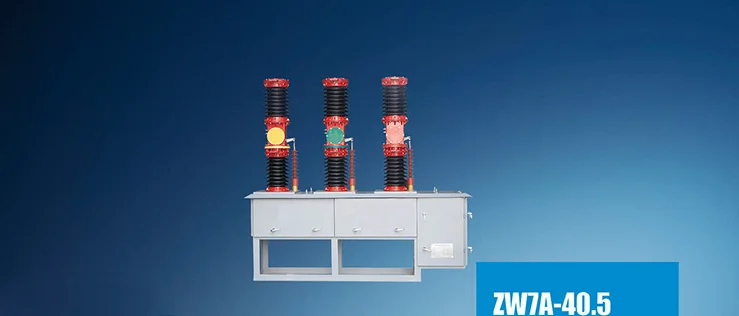

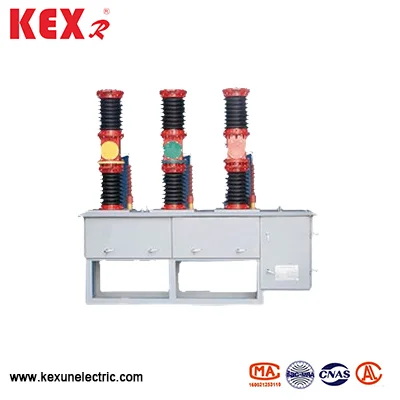

ZW7A Outdoor High-napięcie AC VCB

ZW7A Outdoor High-napięcie AC VCB to napięcie znamionowe 40,5 kV, które jest specjalnie produkowane przez Kexun w China Factory. Trójfazowy transformator prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu zewnętrznego, który jest odpowiedni do ochrony i kontroli w systemie podstacji i dystrybucji przedsiębiorstw przemysłowych i górniczych.
Model: ZW7A
Marka ： Kexr

Wyślij zapytanie

Opis produktu

Zw7a Outdoor High Voltage Ac Vcb

● Znaczenie modelu

ZW7A-40.5

W = typ zewnętrzny

Z = wyłącznik próżniowy

7A = numer seryjny projektowy (poprawa 7. generacji Chin)

40,5 = napięcie znamionowe (40,5 kV, zgodne ze standardem IEC)

● Obszar zastosowania

ZW7A Outdoor High-napięcie VCB jest odpowiednie nie tylko do ochrony i kontroli w podstacjach i systemach dystrybucji przedsiębiorstw przemysłowych i górniczych, ale także nadaje się do wiejskich sieci energetycznych i miejsc z częstymi operacjami, szczególnie w zakresie potrzeb rekonstrukcji sieci miejskiej i wiejskiej.

◆ Poznaj standard

IEC60265 、 IEC62271 、 GB3804 、 GB16926 itp.

● Parametry techniczne ZW7A Outdoor High-napięcie AC VCB

Numer	Przedmiot		Jednostka	Dane
1	Napięcie znamionowe		Kv	40.5
2	Częstotliwość oceniana		Hz	1250, 1600,2000
3	Prąd oceniany		A	20, 25,31,5
4	Znamionowy prąd przerwy w obwodzie		.	50,63,80
5	Znamionowy prąd wytrzymały (szczyt)			20, 25,31,5
6	Znamionowe krótkoterminowe wytrzymanie prądu			31.5
7	Znamionowy prąd zamykający zwarcie			80
8	Oceniona sekwencja operacyjna			O-0,3S-CO-180S-CO
9	Życie mechaniczne		Czas	10000
10	Znamionowe zrywanie prądu prądowego		Czas	20
11	1 minutę częstotliwości roboczej wytrzymaj napięcie	(mokro) faza do fazy/podłoża	Kv	80
11	1 minutę częstotliwości roboczej wytrzymaj napięcie	(sucha) faza do fazy/podłoża	Kv	95
12	Impuls oświetlenia Wstrzymanie fazy napięcia do fazy/uziemienia		Kv	180
13	Dopuszczalna grubość zużycia dynamicznych i statycznych styków		mm	3
14	Waga netto		kg	Około 600
15	Odległość kontaktu		mm	22 ± 2
16	Skok kontaktowy kontaktu		mm	4 ± 1
17	Średnia prędkość otwarcia		SM	1,3 ~ 1,8
18	Średnia prędkość zamykania		SM	1,0 ~ 1,7
19	Kontakt z zamknięciem czasu odbicia		SM	≤3
20	Synchronizacja otwierania i zamykania trójfazowego		SM	≤3
21	Opór obwodu głównego		Dziecko	≤100
22	Czas zamknięcia		SM	≤150
23	Czas otwarcia		SM	≤60
