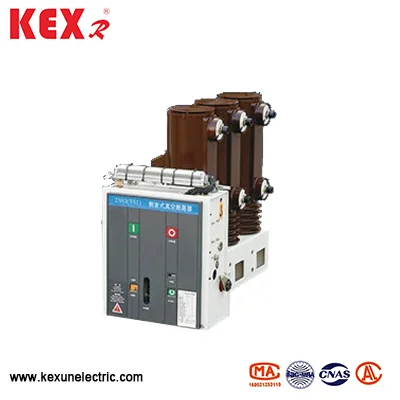

Montowany bokom wewnętrzny wyłącznik próżniowy
Montowany bocznie wewnętrzny wyłącznik próżniowy próżniowy wytwarzany przez chińskie fabryczne Kexun jest używane głównie do obwodów ochronnych i kontrolnych. Nadaje się do miejsc z napięciem znamionowym 12 kV i częstotliwością 50 Hz, w których wymagana jest częste działanie lub przerwę prądu obwodu. Można go zainstalować w stałym rozdzielnicy lub samodzielnie użyć.
Model: VS1
Marka ： Kexr
Model: VS1
Marka ： Kexr
● Charakterystyka strukturalna obwodu próżniowego zamontowanego bocznego wewnętrznego obwodu próżniowego
▶ Mechanizm działania bocznego
▶ Południowy słup izolowany żywicą epoksydową
▶ System operacyjny wolny od podróży
▶ Zakończenia kablowe przednie/tylne
● Boku wewnętrznego wyłącznika próżniowego wysokiego napięcia przy użyciu warunków
▶ Zakres temperatury otoczenia: Temperatura obwodu próżniowego zamontowanego po stronie wewnętrznej wynosi -15 ~ 40 ℃
▶ Wysokość: Budyczny wyłącznik próżniowy wewnętrzny powinien być zainstalowany mniej niż 1000 metrów.
▶ Względna wilgotność: Średnia dzienna wynosi nie więcej niż 95%, średnia miesięczna nie jest większa niż 90%, średnia dzienna nasyconego ciśnienia pary nie jest większa niż 2,2 × 10-3 MPa, a średnia miesięczna to nie więcej niż 1,8 × 10-3 MPa.
▶ Intensywność trzęsienia ziemi: mniej niż 8 stopni
▶ Miejsca bez ognia, wybuchu, poważnego zanieczyszczenia, korozji chemicznej i silnych wibracji.
● Parametry techniczne obwodu próżniowego zamontowanego bocznego wewnętrznego obwodu próżniowego
|
Przedmiot |
Jednostka |
Dane |
||||
|
Napięcie znamionowe |
Kv |
12 |
||||
|
Prąd oceniany |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Znamionowy prąd przerwy w obwodzie |
. |
20 |
25 |
31.5 |
||
|
Rated short circuit closing current |
. |
50 |
63 |
80 |
||
|
Oceniły szczyt wytrzymałości prądu |
. |
50 |
63 |
80 |
||
|
Wartość odchylenia 4S Wytrzymanie prądu （szczyt） |
. |
20 |
25 |
31.5 |
||
|
Oceniono poziom izolowania |
Praca wytrzymałości napięcia |
Kv |
42 （48） |
|||
|
Wpływ napięcia wytrzymające |
75 （85） |
|||||
|
Oceniona sekwencja operacyjna |
|
Break-0,3s-Close-180S-blok |
||||
|
Życie mechaniczne |
Czas |
10000 |
||||
|
Znamionowe zakłócenia zwarcia |
Czas |
50 |
||||
|
Znamionowe napięcie otwierające mechanizm roboczy （DC） |
V |
110,220 |
||||
|
Skontaktuj się z odległością terminala |
mm |
11 ± 1 |
||||
|
Przetrzymanie (długość sprężyny kontaktowej) |
mm |
35 ± 0,5 |
||||
|
Trójfazowy separacja i zamykanie czasu odbicia |
SM |
≤2 |
||||
|
Kontakt z zamknięciem czasu odbicia |
SM |
≤2 |
||||
|
Średnia prędkość otwarcia |
SM |
1,1 ± 0,2 |
||||
|
Średnia prędkość zamykania |
SM |
0,6 ± 0,2 |
||||
|
Czas otwarcia |
Max napięcie robocze |
s |
≤0,05 |
|||
|
Min napięcie robocze |
≤0,08 |
|||||
|
Czas zamknięcia |
s |
0.1 |
||||
|
Dopuszczalna grubość akumulacji zużycia dynamicznych i statycznych styków |
mm |
3 |
||||
