Dlaczego przełącznik uziemienia ma znaczenie dla bezpieczeństwa elektrycznego?

Systemy elektroenergetyczne są złożonymi sieciami, które wymagają precyzyjnej kontroli i solidnych mechanizmów bezpieczeństwa do niezawodnego funkcjonowania. Spośród wielu urządzeń, które zapewniają bezpieczeństwo,Przełącznik uziemieniaodgrywa kluczową rolę.

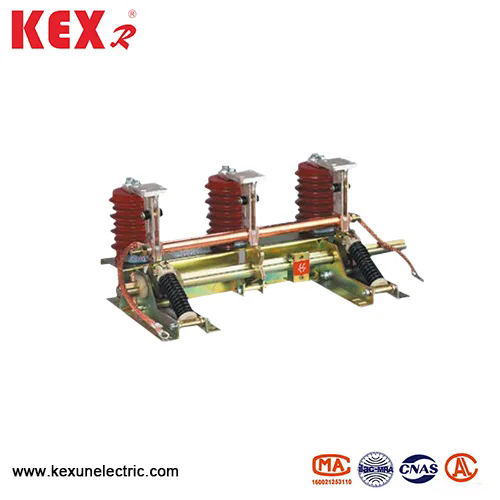

Przełącznik uziemiający to specjalnie zaprojektowane urządzenie mechaniczne używane do podłączenia obwodu lub elementu sprzętu elektrycznego bezpośrednio do Ziemi (uziemienia). W ten sposób zapewnia ścieżkę o niskiej impedancji dla prądu, zapewniając, że wszelkie ładunek resztkowy, prąd zwarcia lub napięcie indukowane są bezpiecznie rozładowywane do ziemi. Zapobiega to przypadkowym wstrząsom elektrycznym, uszkodzeniu sprzętu i zagrożeniach operacyjnych.

Przełączniki uziemienia nie są ciągle używane podczas obsługi sprzętu. Zamiast tego są one obsługiwane w określonych scenariuszach, takich jak:

• Podczas konserwacji lub naprawy linii wysokiego napięcia.

• Podczas izolowania sprzętu z siatki do kontroli.

• W sytuacjach awaryjnych w celu rozładowania energii resztkowej.

Bez przełącznika uziemienia technicy byliby narażeni na niebezpieczne napięcia nawet po odłączeniu obwodów. To sprawia, że ​​jest to komponent nie do negocjacji w sieciach dystrybucji, podstacji i zakładów przemysłowych.

Jakie funkcje i aplikacje służą przełączniki uziemienia?

Zrozumienie funkcji przełącznika uziemienia pomaga wyjaśnić, dlaczego jest szeroko stosowany w sektorze energetycznym.

Funkcje podstawowe

1. Zapewnienie bezpieczeństwa
   Poprzez uziemienie resztkowe przełączniki uziemienia eliminują ryzyko przypadkowego porażenia prądem podczas konserwacji.

2. Ochrona systemu
   Sprzęt, taki jak transformatory, rozdzielnicy i szyny samochodowe, są zabezpieczone przed przejściowymi przepięciami i indukcją statyczną.

3. Niezawodność operacyjna
   Regularne stosowanie przełączników uziemienia zapewnia skuteczne izolowanie układów elektrycznych, zapewniając pewność operatorów i inżynierów.

4. Zgodność ze standardami
   Standardy międzynarodowe i lokalne, takie jak IEC 62271, wymagają przełączników uziemienia w niektórych środowiskach wysokiego napięcia.

Kluczowe aplikacje

• Podstacje wysokiego napięcia: Używany do uziemienia szyn i bezpiecznego rozłączania sekcji.

• Systemy dystrybucji średniego napięcia: Chroni personel konserwacyjny podczas napraw.

• Rośliny przemysłowe: Zabezpiecza duże maszyny i wrażliwy sprzęt przed nieoczekiwanymi wzrostami.

• Farmy energii odnawialnej: W gospodarstwach wiatrowych i słonecznych przełączniki uziemienia pomagają w izolowaniu falowników i transformatorów w celu kontroli.

Parametry techniczne przełączników uziemienia

Te parametry określają, jak odpowiedni jest określony przełącznik uziemienia dla aplikacji. Na przykład przełącznik uziemienia 36 kV z prądem krótkoterminowym 31,5 kA byłby odpowiedni dla systemów przemysłowych o średnim napięciu, podczas gdy podstacje o ultra wysokim napięciu wymagają wyższych ocen.

Co należy wziąć pod uwagę przy wyborze przełącznika uziemienia?

Wybór odpowiedniego przełącznika uziemienia nie polega tylko na dopasowaniu ocen napięcia. Obejmuje ocenę środowisk operacyjnych, standardów bezpieczeństwa i integracji systemu.

Kluczowe czynniki do rozważenia

1. Natapia napięcia i prądu

   • Zapewnij kompatybilność z nominalnym napięciem i poziomem prądu błędu.

   • Niedopasowanie może zagrozić bezpieczeństwu lub prowadzić do przedwczesnej awarii.

2. Wytrzymaj możliwości

   • Sprawdź zarówno krótkoterminowe, jak i szczytowe oceny bieżące.

   • Zapewnia to, że przełącznik uziemienia może obsługiwać prądy uszkodzenia bez uszkodzenia.

3. Środowisko operacyjne

   • W przypadku podstacji zewnętrznych niezbędne są modele odporne na warunki atmosferyczne i odporne na korozję.

   • W przypadku GIS (rozdzielnica izolowana gazem) wymagane są wyspecjalizowane kompaktowe przełączniki uziemienia.

4. Mechanizm operacyjny

   • Rodzaje ręczne są opłacalne dla mniejszych obiektów.

   • Wersje zmotoryzowane lub sprężynowe są preferowane w zautomatyzowanych podstacjach.

5. Standardy i certyfikaty

   • Zgodność z IEC 62271 lub równoważnymi normami krajowymi zapewnia niezawodność i globalną akceptację.

6. Wymagania dotyczące konserwacji

   • Wybierz projekty z minimalnymi ruchomymi częściami i łatwymi funkcjami kontroli, aby skrócić przestoje.

Zalety wyboru właściwego przełącznika uziemienia

• Ulepszone bezpieczeństwo pracowników z niezawodnym uziemieniem.

• Poprawa wydajności operacyjnej spowodowana zmniejszonymi opóźnieniami konserwacyjnymi.

• Większa zgodność ze standardami regulacyjnymi.

• Przedłużona żywotność powiązanego sprzętu.

Typowe często zadawane pytania dotyczące przełączników uziemienia

P1: Jaka jest różnica między przełącznikiem uziemienia a przełącznikiem rozłączania?
Odp.: Podczas gdy oba są urządzeniami bezpieczeństwa, przełącznik odłączający izoluje odcinek obwodu bez uziemienia. Z drugiej strony przełącznik uziemienia łączy izolowaną sekcję bezpośrednio do uziemienia, zapewniając, że nie pozostaje żadne napięcie resztkowe lub indukowane. Oba są często używane razem w instalacjach wysokiego napięcia, aby zmaksymalizować bezpieczeństwo.

P2: Jakiej konserwacji wymaga przełącznika uziemienia?
Odp.: Zaleca się regularną kontrolę w celu sprawdzenia zużycia mechanicznego, korozji i integralności izolacji. Niezbędne jest smarowanie ruchomych części, funkcjonalne testowanie mechanizmów roboczych i weryfikacja połączeń uziemiających. W zależności od użycia i środowiska interwały konserwacji mogą wahać się od roku do co trzy lata.

Jaką rolę będą odgrywać przełączniki uziemienia w przyszłości systemów elektrycznych?

Sektor energetyczny szybko ewoluuje wraz z integracją energii odnawialnej, inteligentnych sieci i monitorowania cyfrowego. Przełączniki uziemienia ewoluują również, aby zaspokoić te nowe wymagania.

Przyszłe trendy w technologii przełącznika uziemienia

• Integracja inteligentnego monitorowania: Zaawansowane przełączniki uziemienia są teraz zintegrowane z czujnikami, które monitorują status pracy, prądy błędów i opór kontaktu w czasie rzeczywistym.

• Kompaktowe projekty: Przy przestrzeni na podstawie podstacji miejskich, kompaktowe izolowane gazowe projekty stają się coraz powszechniejsze.

• Wyższe oceny odnawialnych źródeł energii: Farmy wiatrowe i słoneczne często doświadczają wahań obciążenia, wymagające przełączników uziemienia o wyższej dynamicznej wydajności.

• Koncentracja na zrównoważonym rozwoju: Producenci badają ekologiczne materiały i projekty, które zmniejszają ślad węglowy sprzętu rozdzielnictwa.

Dlaczego przełączniki uziemienia pozostają niezbędne

W miarę jak sieci elektryczne stają się bardziej złożone, ryzyko związane z prądami uszkodzenia, napięciami indukowanymi i zagrożeniami konserwacyjnymi również wzrasta. Przełączniki uziemienia pozostaną kamieniem węgielnym bezpieczeństwa elektrycznego, zapewniając, że inżynierowie i technicy mogą pracować z pewnością w środowiskach wysokiego napięcia.

Na KEXUN, Dostarczamy przełączniki uziemienia zaprojektowane zgodnie z najwyższymi standardami bezpieczeństwa, trwałości i wydajności. Nasze portfolio obejmuje szeroki zakres klas napięcia, mechanizmów operacyjnych i konfiguracji, umożliwiając nam obsługę energii, zakładów przemysłowych i projektów energii odnawialnej na całym świecie. Każdy przełącznik został zaprojektowany z precyzją w celu spełnienia standardów międzynarodowych, jednocześnie dostosowując się do konkretnych wymagań różnych rynków.

Aby uzyskać szczegółowe specyfikacje, konsultacje w sprawie niestandardowych rozwiązań lub zapytań masowych, witamy CięSkontaktuj się z namiDzisiaj i odkryj, w jaki sposób przełączniki uziemienia Kexun mogą zwiększyć bezpieczeństwo i niezawodność systemów elektrycznych.
