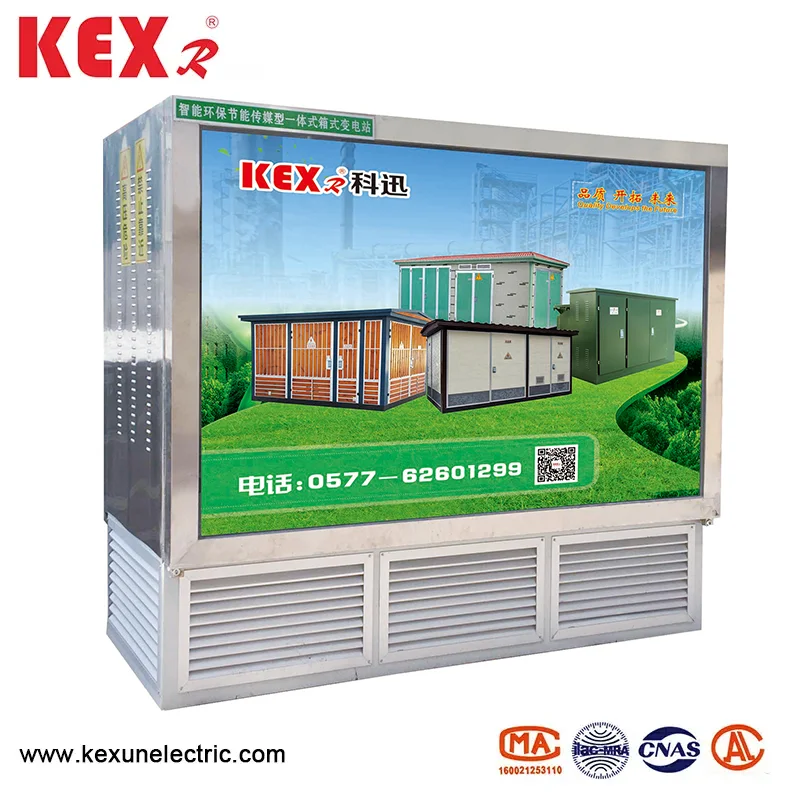

Podstacja podziemna

● Przegląd produktu

Krajobraz typu YBD-12 podziemna podstacja jest zgodna z koncepcją urbanistycznego projektowania ekologicznego, zajmuje niewielki obszar i upiększa środowisko. Jest odpowiedni do miejskich dróg w ruchu drogowym, obszarów mieszkalnych, lotnisk, stacji, nie-highway i innych miejsc, i stanie się trendem transformacji sprzętu do sieci dystrybucji miejskiej.

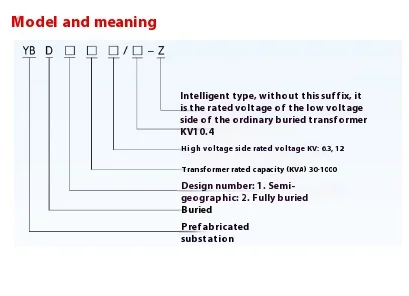

● Modelowe wyjaśnienie krajobrazu typu YBD-12 Podstacja podziemna

W porównaniu z tradycyjną podstacją pudełkową podstacja podziemna ma następujące oczywiste zalety ：

▶ Estetyka i harmonia środowiska

Zwykła podstacja pudełkowa zajmuje duży obszar, który nie może dobrze koordynować z otaczającym środowiskiem, a podstacja podziemna ma małe pudełko dystrybucyjne, które nie wpłynie na otaczające środowisko.

▶ Oszczędzanie energii

Oszczędzanie energii i redukcja zużycia stały się konsensusem całego społeczeństwa. Transformatory preferowane dla podmiotów pod ziemią podmiotów typu YBD-12, to transformatory o niskiej zawartości strat, takie jak S11 Series, S13 Series i SBH15 Series, można wybrać zgodnie z popytem i podaże użytkowników.

▶ Redukcja szumu

Hałas transformatora pochodzi z żelaznego rdzenia, a wysokość z ziemi we wspólnym transformatorze pudełka wynosi na ogół około 1,2 m, co z łatwością wpływa na sen ludzi. Podstacja krajobrazowa typu YBD-12 podziemna podstacja jest instalowana pod ziemią jako całość, a jego hałas można oczywiście zmniejszyć, co ma niewielki wpływ na mieszkańców.

▶ Utwórz wartość dla klientów

Podstacja podziemna krajobrazu może być całkowicie prefabrykowana w Kexun, z krótkim cyklem produkcyjnym, niewielką inwestycją i szybkim efektem. Podstacja podziemna zainstalowana na miejskich głównych drogach i autostradach jest reklamowym urządzeniem do przełącznika światła na ziemi, a jego pozycja reklamowa Light Box zapewni klientom korzyści reklamowe.

▶ Wysoka automatyzacja

Podstacja krajobrazowa typu YBD-12 może zgłosić status operacji rozdzielnicy wysokiego napięcia i niskiego napięcia do kontrolera poprzez kompleksowe urządzenie pomiarowe i sterujące za pomocą technologii sieci bezprzewodowej GPRS, która znacznie ułatwia działanie i stosowanie podstacji.

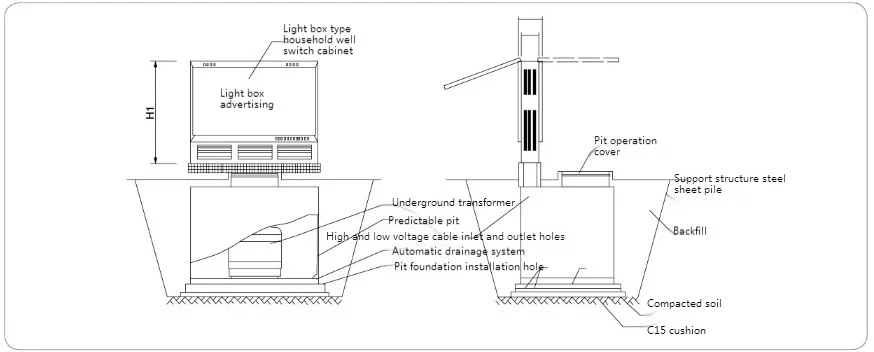

● Schemat instalacji krajobrazu typu YBD-12 Podstacja podziemna

Notatka:

1. Powyższe wymiary są wyłącznie w celach informacyjnych. Podczas zamawiania rzeczywistych wymiarów można znaleźć w rysunkach dostarczonych przez producenta.

2. Produkt składa się z podziemnego transformatora, lekkiego pudełka na zewnątrz i prefabrykowanej dołu. Jest to kompletny zestaw sprzętu wstępnie zmontowany w fabryce, a szafka na przełącznik skorupy z lampki wykonana jest ze stali nierdzewnej;

3. Prefabrykowana dołu jest w pełni uszczelniona i wodoodporna, powierzchnia górnej pokrywy dołu jest ozdobiona kwadratowymi płytkami podłogowymi, a dolna skrzynka dołu jest wykonana z metalowej ceramiki, która jest poddawana obróbce anty-korozji w zależności od wymagań GB/T19285 „Inspekcja na temat inżynierii korozji stali stalowej”;

4. Górna pokrywa dołu jest wyposażona w otwierany właz. Po otwarciu włazu jest on obsługiwany i ustawiany przez cylinder. Za pośrednictwem włazu podziemnego pracownika transformatora można zaobserwować i obsługiwać w celu wejścia do PIT w celu połączenia bezpieczeństwa kablowego.

5. Sugeruje się, że śruby wybuchowe powinny być osadzone zgodnie z wielkością podkładu dołu. Po wdrożeniu i naprawie, zasypnij glebę zgodnie z horyzontem, a następnie posadzi murawę.

● Rysunki projektowe dwóch typowych schematów

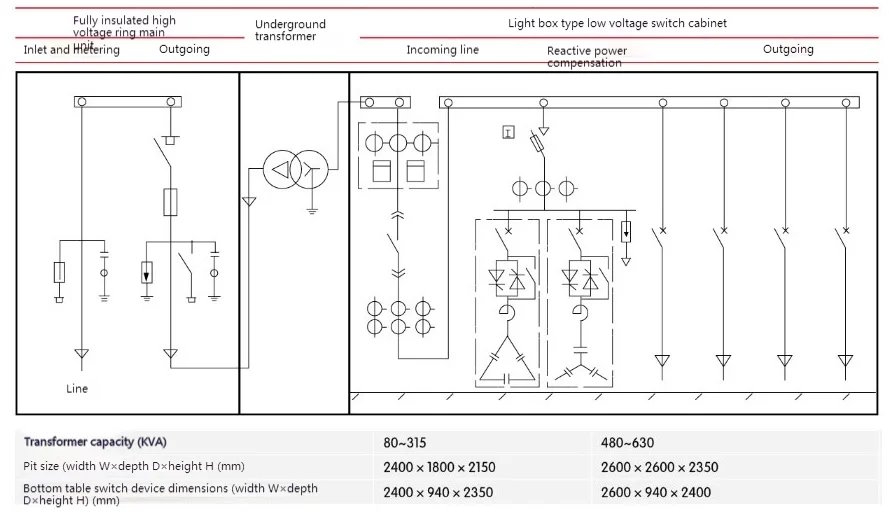

◆ Pierścień HV Main Uniy+podziemny transformator+pomiar niskiego napięcia ：

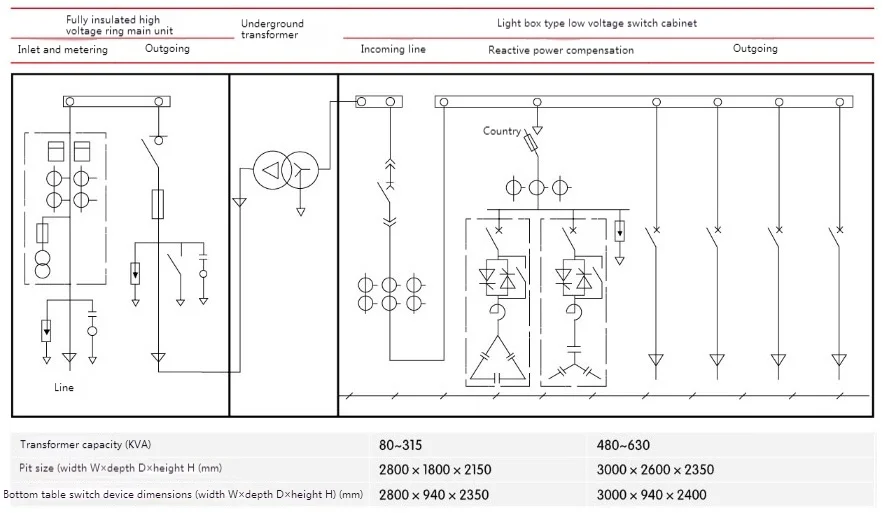

◆ Główna jednostka pierścienia HV+Pomiar wysokiego napięcia+podziemny transformator+podajnik LV ：
