Transformator zakopany krajobraz

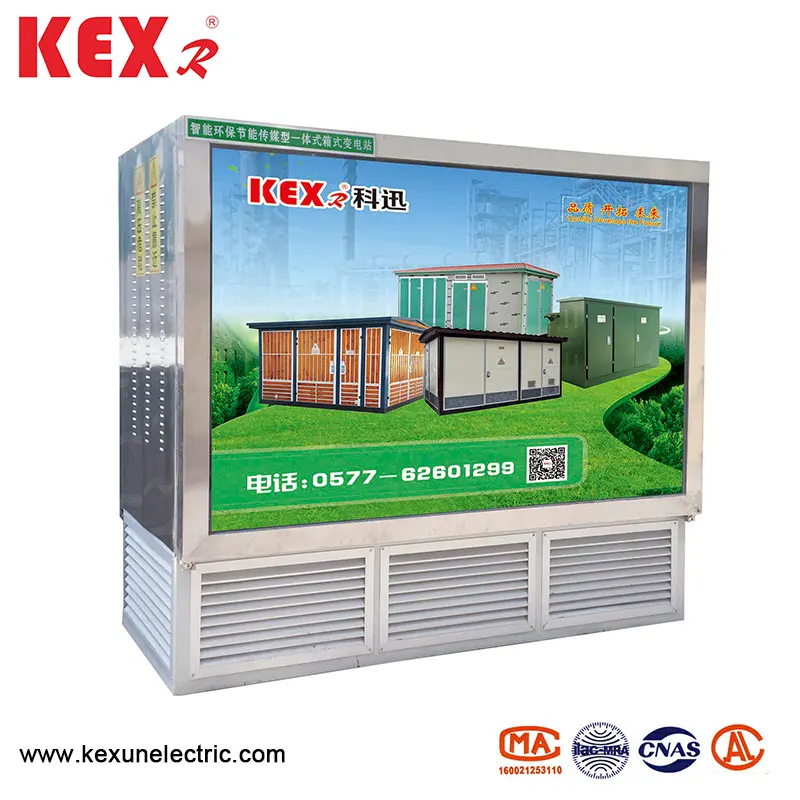

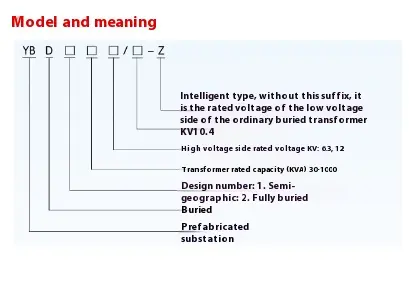

Krajobraz YBD-12 Transformator skrzynki to rodzaj kompaktowego urządzenia do transformacji i dystrybucji mocy, który częściowo lub całkowicie zakopuje rozdzielnicy wysokiego napięcia, transformatory, urządzenia dystrybucyjne o niskim napięciu i inne główne urządzenia elektryczne pod ziemią. Łączy funkcjonalne zalety tradycyjnego transformatora typu pudełkowego z cechami oszczędzania przestrzeni podziemnej instalacji i jest szeroko stosowany w sieciach dystrybucji miejskich, obszarach krajobrazowych, kwaterach mieszkalnych i innych miejscach o wysokich wymaganiach dotyczących pięknego środowiska, kontroli szumu i wykorzystania przestrzeni.

◆ Elementy produktu

Krajobraz YBD-12 Pochowany transformator skrzynki zwykle składa się z następujących części.

1. Podziemna część

▶ Zwykle zakopany transformator: Zwykle stosuje się transformator suchy lub transformator olejowy (wymagana jest specjalna konstrukcja uszczelniająca i wodoodporna).

▶ Jednostka wysokiego napięcia: w tym przychodząca szafka wysokiego napięcia, przełącznik obciążenia, bezpiecznik itp. Oraz część konstrukcji przyjmuje w pełni izolowaną i w pełni uszczelnioną konstrukcję.

▶ Jednostka niskiego napięcia: w tym szafka dystrybucyjna niskiego napięcia, inteligentny system monitorowania itp., A niektóre modele integrują automatyczne urządzenia ochrony.

2. Część naziemna

▶ Szafka dystrybucyjna mocy naziemnej (opcjonalnie): Niektóre modele utrzymują podłoże szafki dystrybucyjnej zasilania niskiego napięcia w celu łatwego działania i konserwacji.

▶ Wał włazu/wentylacyjny: używany do konserwacji sprzętu, rozproszenia ciepła i dostępu do kabla.

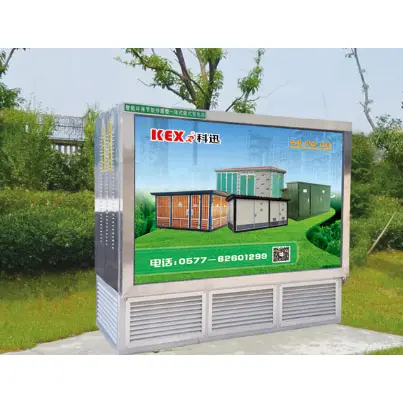

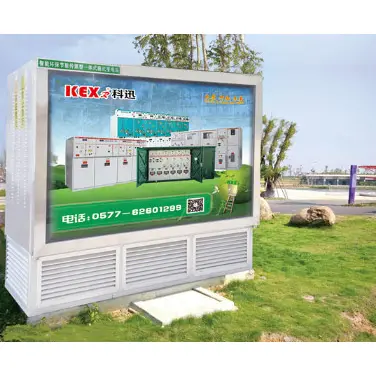

▶ Powłoka krajobrazu (opcjonalnie): Można go dostosować jako zielone pudełko, modelowanie artystyczne itp. I zintegrować z środowiskiem.

◆ Charakterystyka podstawowa

Krajobraz YBD-12 zakopany transformator skrzynki Główne cechy są następujące

◆ Typowe scenariusze aplikacji

▶ Miejska przestrzeń publiczna: parki, kwadraty, ulice pieszych i inne obszary krajobrazowe.

▶ Obszar mieszkalny/komercyjny: Rozwiąż problem, że tradycyjny transformator pudełkowy zajmuje duży obszar i wpływa na wygląd.

▶ Udogodnienia transportowe: stacja metra, stacja ładowania, dystrybucja lamp ulicznych itp.

▶ Tymczasowe zużycie energii: place budowy, wystawy i inne okazje wymagające szybkiego wdrażania.

◆ Magaty wymagające uwagi w wyborze typu

▶ Warunki geologiczne: Aby uniknąć obszaru, w którym poziom wód gruntowych jest zbyt wysoki lub gleba jest miękka, potrzebna jest wodoodporna ocena.

▶ Pojemność transformatora: Pojemność transformatora zakopanego krajobrazu zwykle odpowiednia dla 50 kVa ~ 1600 kVa i rozpraszanie ciepła należy wzmocnić dla dużej pojemności.

▶ Wygoda konserwacji: Dostęp do konserwacji i przestrzeń do podnoszenia powinny być zarezerwowane podczas projektowania.

◆ W porównaniu z tradycyjnym transformatorem skrzynkowym

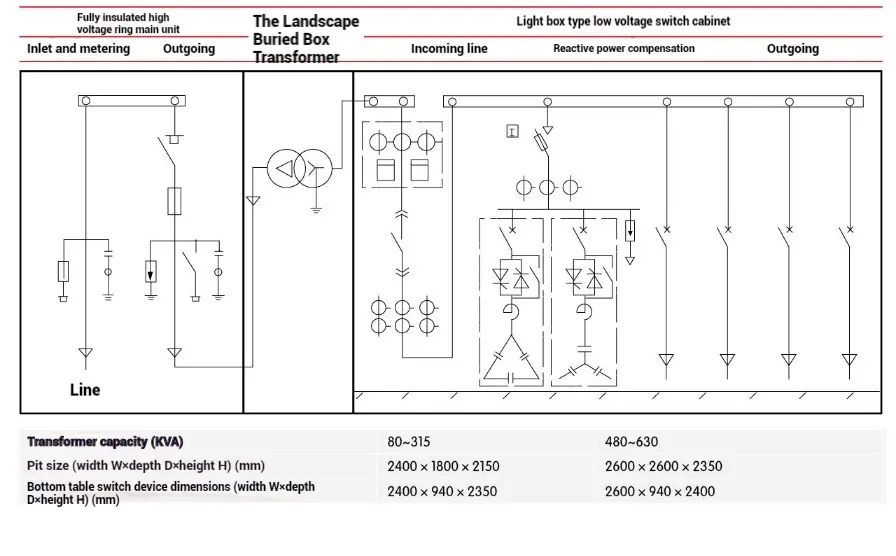

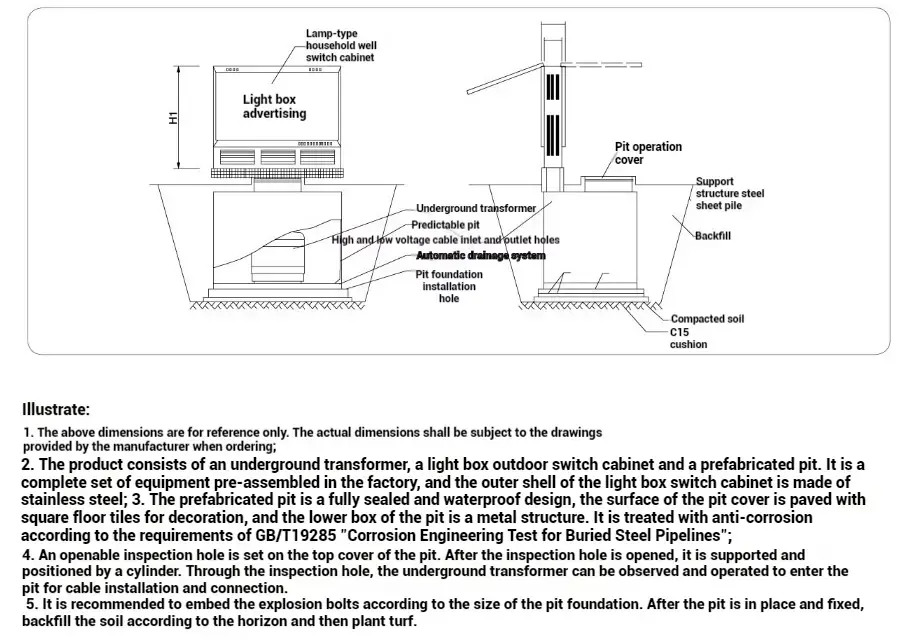

● Instalacja i rysunek wymiarowy

Ogólnie rzecz biorąc, krajobraz zakopany transformator skrzynki to intensywne, inteligentne i przyjazne dla środowiska rozwiązanie dystrybucji, które jest szczególnie odpowiednie dla popytu na budownictwo miejskie oraz rozwój zielonego i niskiego węgla. Jego podstawowa zaleta polega na oszczędzaniu przestrzeni, poprawie estetyki i zmniejszaniu hałasu, ale należy ją kompleksowo wybrać zgodnie z warunkami geologicznymi, wymaganiami i kosztami obsługi i utrzymania. Wraz z rozwojem inteligentnych miast w przyszłości, podstacja Buried Box stanie się jednym z ważnych wyborów modernizacji sieci dystrybucji.
