Podziemny transformator

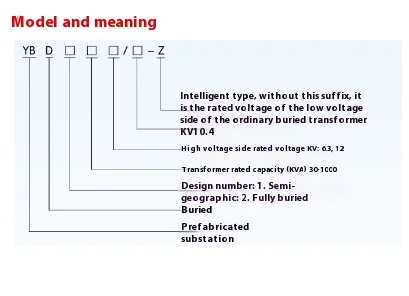

● Opis modelu

● Główne funkcje

▶ Ukryta konstrukcja: główny sprzęt zasilający podziemny transformator typu YBD-12

jest pochowany pod ziemią w celu zmniejszenia okupacji przestrzeni naziemnej.

▶ Integracja krajobrazu: Część powierzchniowa podziemnego transformatora typu YBD-12 jest ozdobiona zielonymi, rzeźbą lub sztuką w celu koordynacji z otaczającym środowiskiem.

▶ Wysokie bezpieczeństwo: Struktura podziemna zapewnia lepszą ochronę i zmniejsza ryzyko uszkodzenia przez człowieka.

▶ Ochrona środowiska i redukcja szumu: Układ podziemny może skutecznie zmniejszyć wpływ szumu operacji transformatora na okolicę.

▶ Optymalizacja rozpraszania ciepła: Przyjmij specjalną konstrukcję rozpraszania ciepła, aby zapewnić normalną temperaturę roboczą podziemnego sprzętu.

● Scenariusze aplikacji

Podziemny transformator jest bardzo odpowiedni na następujące okazje:

◆ Centrum miasta

◆ Dystrykt biznesowy

◆ Przestrzenie publiczne, takie jak parki i kwadraty.

◆ Wysokiej klasy społeczność mieszkalna

◆ Historyczny i kulturowy obszar ochrony

◆ atrakcja turystyczna

● Skład strukturalny podziemnego transformatora

1. część ziemi:

◆ Ciało transformatora

◆ WYŁĄCZNIK WYSOKICH I NISKICH NAPIĘCIA

◆ System połączenia kablowego

◆ System wentylacji i rozpraszania ciepła

◆ Obiekty drenażowe i odporne na wilgoć

2. Część gruntowa:

◆ Dekoracja krajobrazu (zielona, ​​rzeźba, instalacja artystyczna itp.)

◆ Vent (ukryty projekt)

◆ Wejście do inspekcji

◆ Znak ostrzegawczy bezpieczeństwa

● Zalety podziemnego transformatora typu YBD-12

◆ Popraw jakość krajobrazu miejskiego

◆ Oszczędzaj przestrzeń podłogową

◆ Zmniejsz wpływ promieniowania elektromagnetycznego

◆ Rozszerzyć żywotność obsługi sprzętu (bardziej stabilne środowisko podziemne)

◆ Zmniejsz zanieczyszczenie wizualne

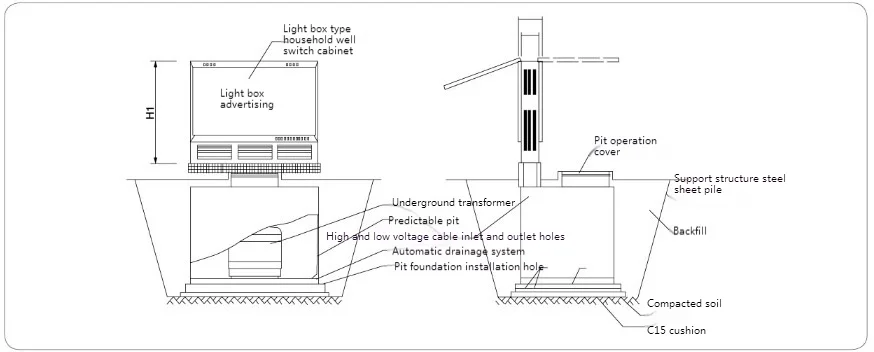

● Schemat instalacji podziemnego transformatora typu YBD-12

● Rysunki projektowe dwóch typowych schematów

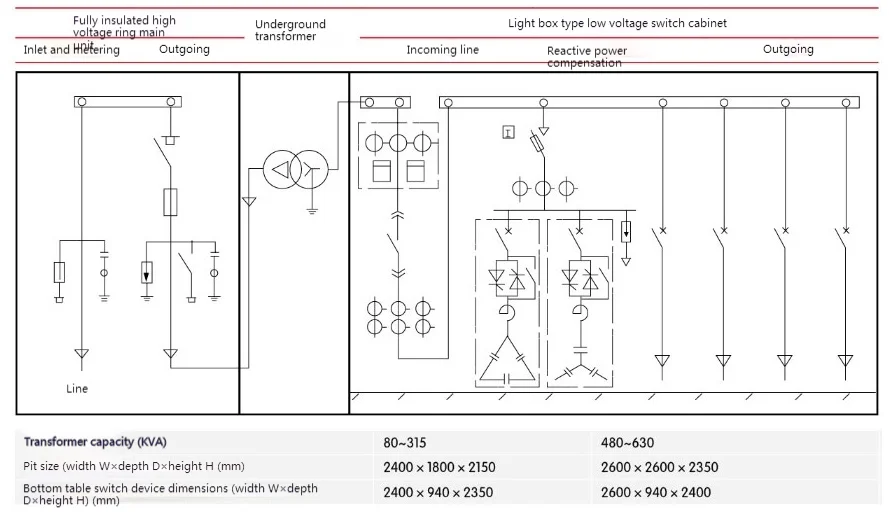

◆ Szafka sieciowa HV+podziemna transformator+pomiar niskiego napięcia ：

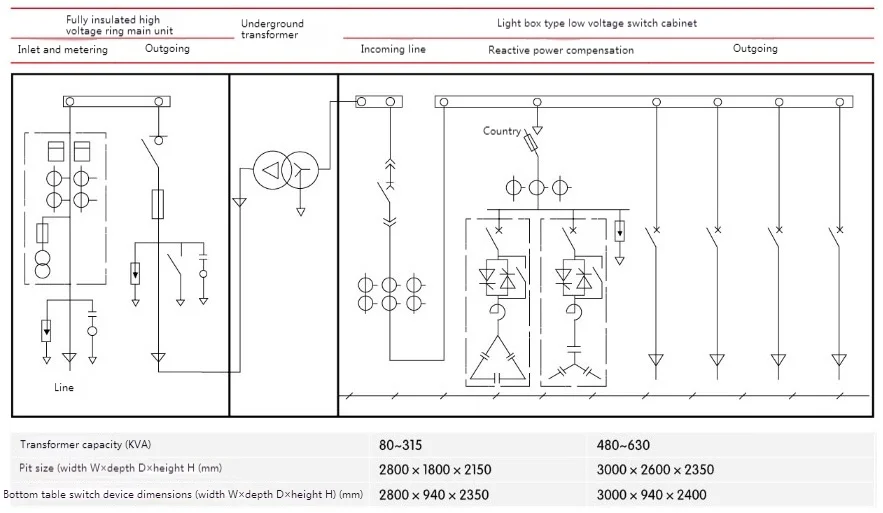

◆ Szafka sieciowa HV Pierścień+Pomiar wysokiego napięcia+podziemny transformator+podajnik LV ：
