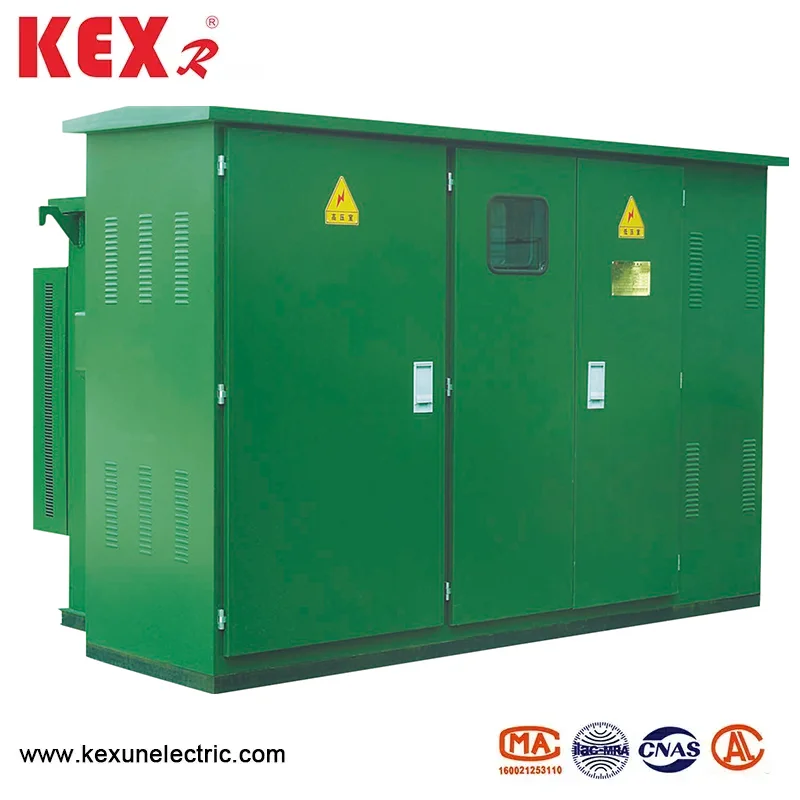

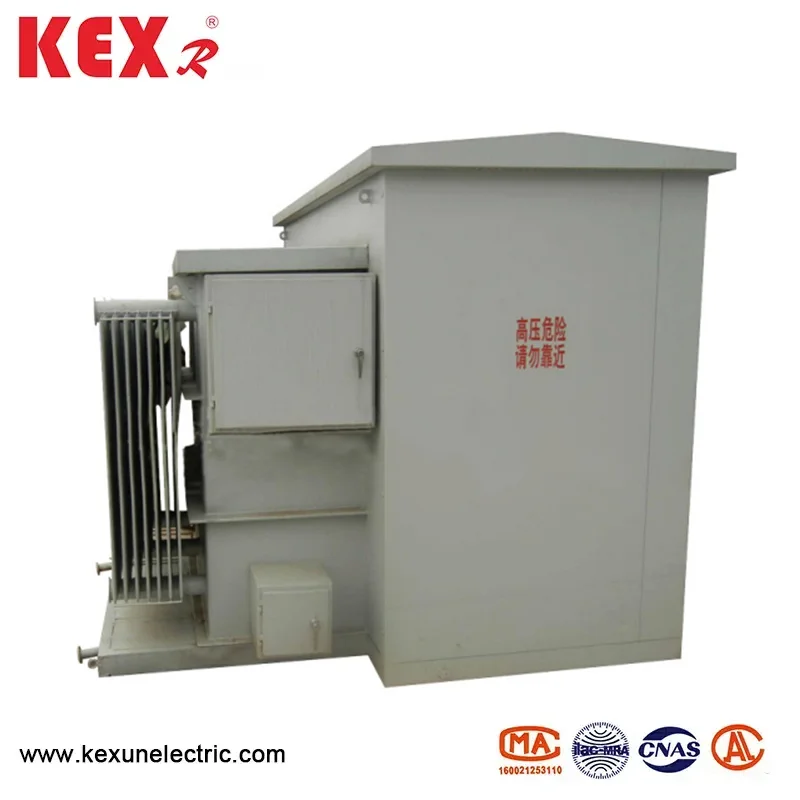

Transformator zamontowany na podkładce amerykańskiej

Transformator zamontowany na podkładce amerykańskiej

Transformator montowany na podkładce amerykański produkowany przez China Manufacture Kexun to zintegrowany i modułowy mały transformator dystrybucji, który ma charakterystykę kompaktowej struktury, wygodnej instalacji i dobrej ochrony, i jest szeroko stosowany w sieciach dystrybucji miejskiej, kwaterach mieszkalnych, obszarach komercyjnych i zużyciu energii przemysłowej.
Model:ZBW-12
Marka ： Kexr

Wyślij zapytanie

Opis produktu

Amerykański transformator montowany na typePad ma następujące główne funkcje.

◆ Kompaktowa konstrukcja

Mały rozmiar, mniej przestrzeni podłogowej, odpowiednie do miejsc o ograniczonej przestrzeni.

Przyjmowana jest amerykańska struktura transformatora typu pudełkowego, która jest zwykle instalowana na betonowym montowanym podkładce.

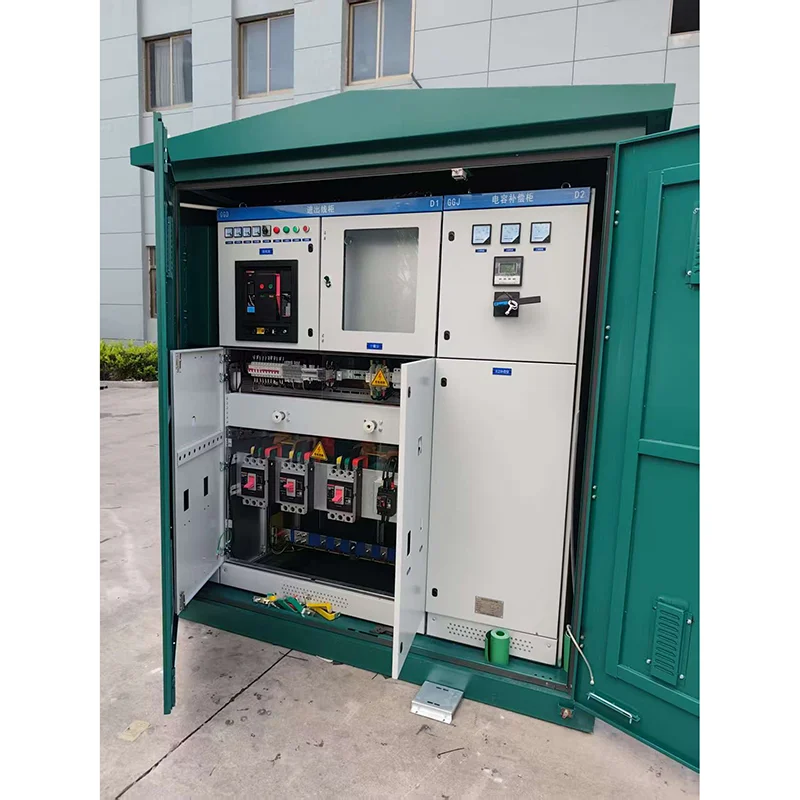

◆ Wstępnie zmontowana struktura

Wypełnij integrację przełączników wysokiego i niskiego napięcia, transformatorów i urządzeń ochronnych przed opuszczeniem fabryki, aby zmniejszyć obciążenie instalacji na miejscu.

Przyjmij w pełni zamkniętą konstrukcję, odporną na wilgoć, odporną na kurz i odporną na korozję.

◆ Bezpieczne i niezawodne

Przyjmij pełny projekt izolacji, aby zmniejszyć ryzyko porażenia prądem.

Ma funkcje przeciążenia, ochrony zwarć i temperatury i działa stabilnie.

◆ Łatwa konserwacja

Przyjmuje się American Plug-Inbe Cable (głowica kabla łokciowego), co jest wygodne do szybkiej instalacji i wymiany. Projektowanie drzwi dostępu jest rozsądne i wygodne do obsługi i konserwacji.

◆ Silna zdolność adaptacyjna

Transformator montowany na podkładce amerykański jest odpowiedni do środowiska zewnętrznego, poziom ochrony zwykle osiąga IP67.

Konfigurowalna konstrukcja może spełniać różne poziomy napięcia (takie jak 10 kV/0,4 kV) i wymagania dotyczące pojemności (takie jak 50KVA ~ 1600KVA). ◆

● Wspólne scenariusze aplikacji amerykańskiego transformatora typu pad

✅ Sieć dystrybucji w obrocie: nadaje się do transformacji dystrybucji mocy ulic i społeczności oraz zmniejsza okupowany obszar.

✅ Dziesiątka odwagi: cichy design, odpowiedni do zasilania w obszarach mieszkalnych.

✅ Centrum komercyjne: piękne i kompaktowe, bez wpływu na wygląd miasta.

✅ Park przemysłowy: dostosowany do trudnego środowiska z wysoką niezawodnością.

✅ Współczesne zużycie energii: takie jak place budowy, wystawy itp., Co jest wygodne do szybkiego wdrażania.

● Parametry techniczne transformatora stosowane przez transformator montowany na padach amerykańskich

Numer seryjny	Przedmiot	Jednostka	Parametry techniczne
1	Napięcie znamionowe	kv	10/0,4
2	Max napięcie robocze	kv	12
3	Częstotliwość oceniana	Hz	50
4	Pojemność znamionowa	Kva	150-1600
5	1 minutę częstotliwości mocy wytrzymaj napięcie	kv	35
6	Napięcie impulsu pioruna	kv	75
7	Metoda chłodzenia		Onan
8	Prąd zrywania bezpiecznika kopii zapasowej wysokiego napięcia	.	50
9	Łamanie prądu bezpiecznika wtyczki	.	2.5
10	Temperatura środowiska	℃	-35 ~ 40
11	Dopuszczalne wzrost temperatury cewki	℃	65
12	Regulacja napięcia bez obciążenia		± 5% lub ± 2*2,5%
13	Poziom hałasu	db	50
14	Stopień IP		IP43

◆ Porównanie utraty różnych rodzajów transformatorów

Pojemność (KVA)	Napięcie9 (kV)		Grupa łącząca	Brak obciążenia%			Brak utraty obciążenia %			Napięcie impedancyjne%	Utrata obciążenia (W)
Pojemność (KVA)	Hv	Lv	Grupa łącząca	S9	S10	S1	S9	S10	S1	Napięcie impedancyjne%	Utrata obciążenia (W)
160	10 ± 5 OR2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Tabela parametrów technicznych przyjętych przełączników obciążenia

Przedmiot	Nazwa	Jednostka	315a	630a
Napięcie znamionowe		Kv	12	12
Maksymalny prąd		A	315	630
Częstotliwość oceniana		Hz	50	50
Znamionowy prąd zamykający zwarcie		.	31.5	50
Znamionowe krótkoterminowe wytrzymanie bieżące		.	12.5	50
Oceniono krótkoterminowy czas		S	2	2
Życie mechaniczne		Czas	2000	2000
Test impulsowy błyskawicy	Faza do ziemi	Kv	75	75
Test impulsowy błyskawicy	Złamanie izolacji		85	85
1 minutę częstotliwości pracy wytrzymaj napięcie	Faza do ziemi		42	42
1 minutę częstotliwości pracy wytrzymaj napięcie	Złamanie izolacji		48	48
Oceniły szczyt wytrzymałości prądu		.	31.5	50

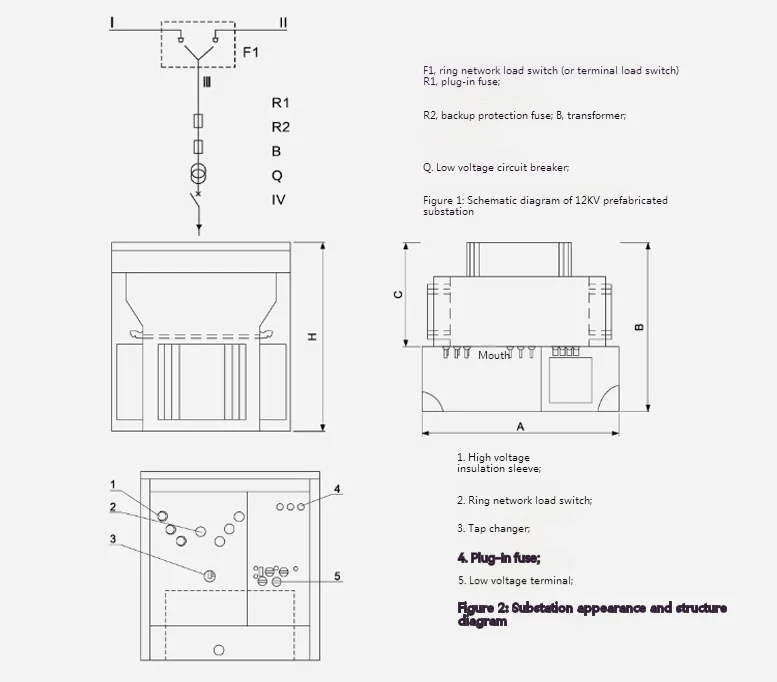

◆ Wymiary amerykańskiego transformatora montowanego na podkładce

American Type Pad Mounted Transformer

ZBW-12 wstępnie zainstalowane amerykańskie wymiary podstacji podstacji
Pojemność (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
