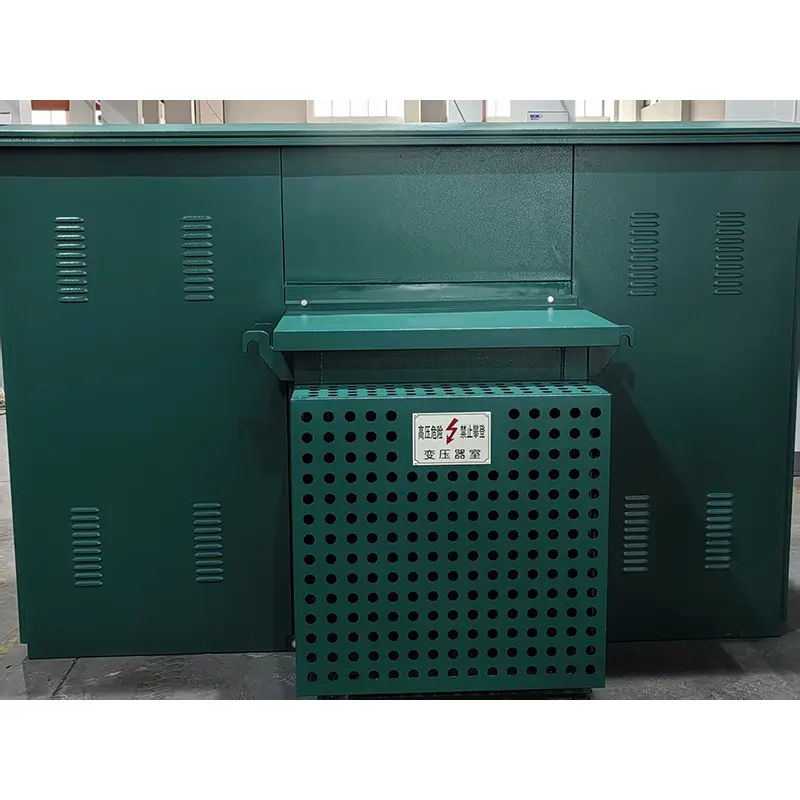

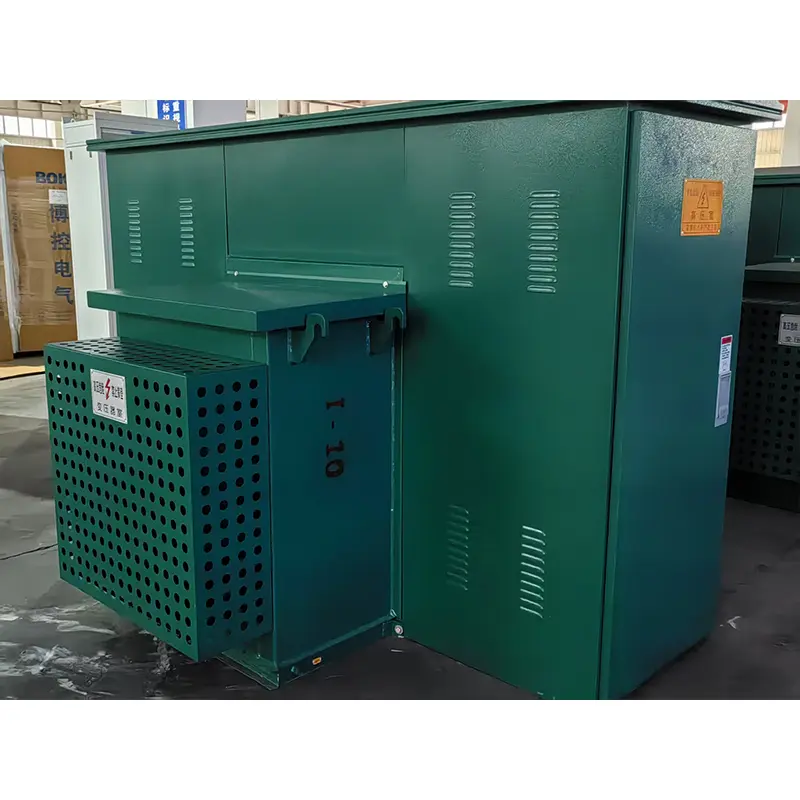

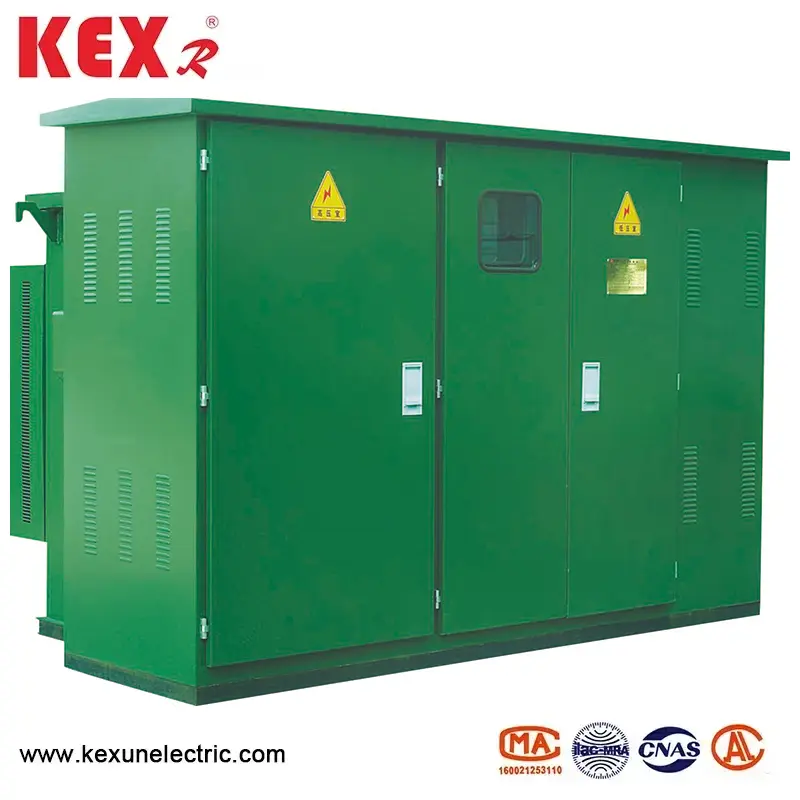

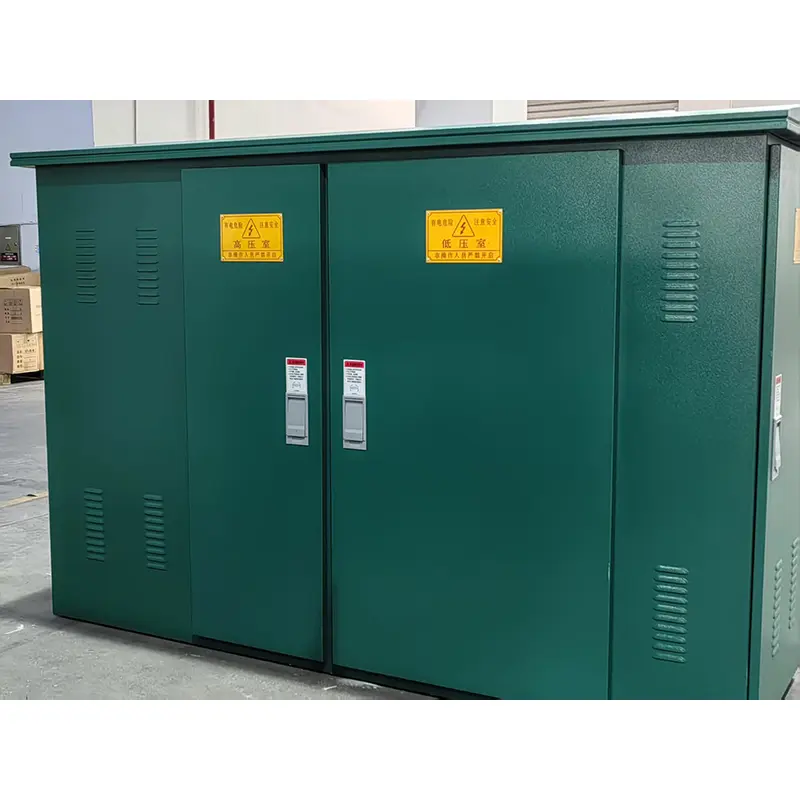

Kompaktowy transformator typu amerykańskiego

● Analiza modelu kompaktowego transformatora typu amerykańskiego

－Z: łączny typ

－B: Podstacja

－W: Outdoor

－12: napięcie znamionowe 12KV

● Pozycjonowanie produktu kompaktowego typu amerykańskiego:

◆ Zintegrowane kompaktowe rozwiązanie dystrybucji na zewnątrz

◆ Odpowiednie dla sieci dystrybucji miejskiej, parków przemysłowych i nowych projektów energetycznych.

◆ Zastosuj standard GB/T 17467 (równoważny IEC 62271-202).

◆ Komora wysokiego napięcia

● Charakterystyka strukturalna

Projekt pudełka:

▶ Compact Transformer typu amerykańskiego przyjmuje podwójnie warstwową płytkę stalową przeciwkoosiową (grubość ≥2 mm)

▶ Włakowa izolacja termiczna (piana poliuretanowa, przewodność cieplna ≤ 0,025 W/m k)

▶ IP34D oceny ochrony (ochrona przed deszczem/ochrona małych zwierząt)

Optymalizacja układu:

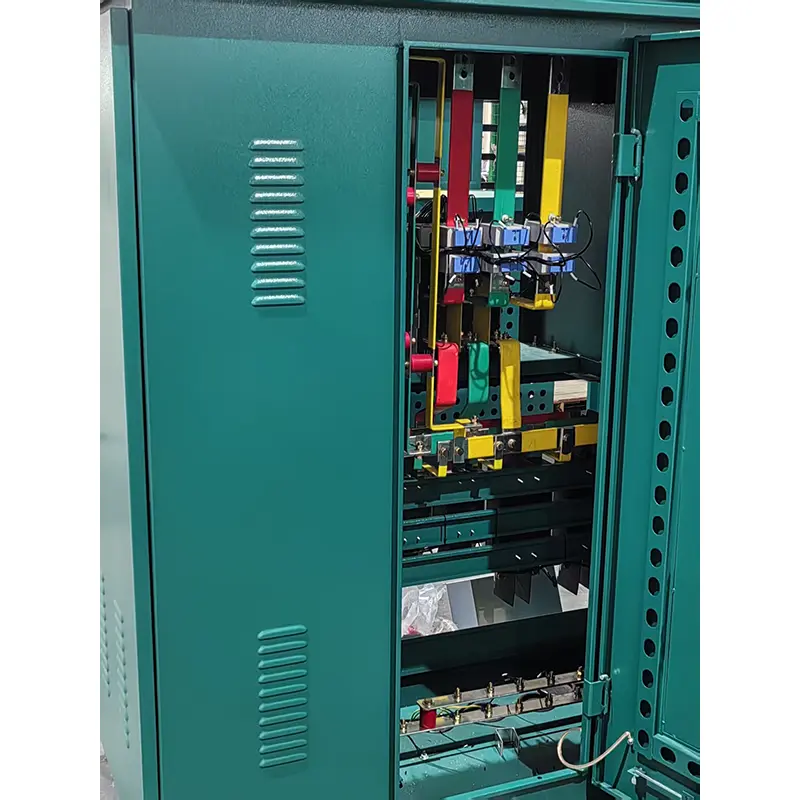

▶ Niezależne przedziały dla komory wysokiego napięcia, komory transformatorowej i komory niskiego napięcia.

▶ Szerokość kanału konserwacyjnego ≥800 mm

▶ System wentylacji z górną wymuszoną (start i zatrzymanie temperatury)

● Warunki środowiskowe kompaktowego transformatora typu amerykańskiego za pomocą

◆ Temperatura otoczenia: maksymalna temperatura +40 ℃, minimalna temperatura-30 ℃;

◆ Wysokość: kompaktowy transformator typu ZBW-12 powinien być zainstalowany w miejscu poniżej 4000 m;

◆ Prędkość wiatru: równoważna 34 m/s (nie więcej niż 700PA);

◆ Wilgotność: Średnia dzienna wilgotność względna wynosi nie więcej niż 95%; Miesięczna wartość wilgotności względnej wynosi nie więcej niż 95%;

◆ Odporność na wstrząsy: Przyspieszenie poziome jest nie większe niż 0,4 m/s2, a przyspieszenie pionowe nie jest większe niż 0,15 m/s² ；;

◆ Nachylenie strony instalacyjnej: strona instalacyjna nachylenia kompaktowego transformatora typu amerykańskiego powinna być mniejsza niż;

◆ Środowisko instalacyjne: otaczające powietrze kompaktowego transformatora typu amerykańskiego nie jest oczywiście zanieczyszczone przez żrące i palne gazy, a w miejscu instalacji nie ma gwałtownych wibracji;

◆ Przy zamawianiu tego produktu poza powyższymi warunkami możesz negocjować z naszą firmą.

◆ Parametry techniczne kompaktowego transformatora amerykańskiego typu
