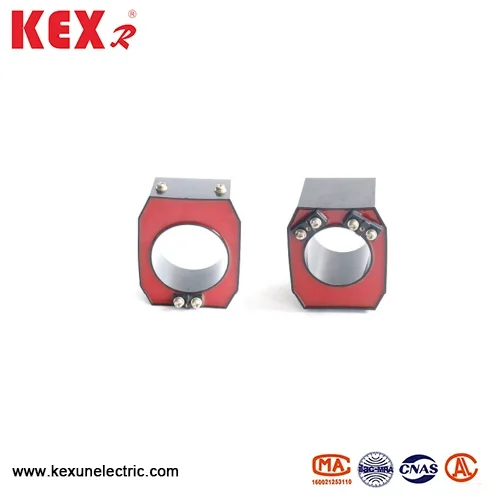

Transformator instrumentów wypełnionych gazem
Transformator instrumentów szafy wypełnionych gazem LMZT-10 jest wspólnym transformatorem prądu typu autobusowego 10KV produkowanego przez Kexun w Chin Factory. Rzeczywiste parametry podlegają danych technicznych producenta. Szczególną uwagę należy zwrócić na dopasowanie dokładnej oceny i obciążenia znamionowego przy wyborze rodzaju.
Model: LMZT-10
Marka ： Kexr
Model: LMZT-10
Marka ： Kexr
● Modelowe znaczenie transformatora instrumentów wypełnionych gazem
L － Transformator prąd
M － Przez serce
Z － Typ lodu
T － KLIKONOWANY Typ
10 － Klasa napięcia （KV）
● Funkcja projektowania typu LMZT-10 napełniona gazem instrumentów Transformator
◆ Rodzaj izolacji: Odlew żywicy epoksydowej i całkowicie zamknięta struktura
◆ Metoda instalacji: Bieć budynku przez typ i stałe montaż
◆ Konfiguracja uzwojenia: podwójne uzwojenie i rdzeń toroidalny
● Typowe scenariusze aplikacji Transformator wypełnionych gazem typu LMZT-10 Transformator
▶ Szafka przełącznika (rozdzielnica 10 kV)
▶ Podstacja kompaktowa
▶ Dystrybucja energii przemysłowej
● LMZT-10 Instrumenty szafy gazu Transformator Transformator Techniczny Tabela parametrów technicznych
Wskaźnik prądu znamionowego, poziom dokładności i znamionowe obciążenie instrumentów wypełnionych gazem wypełnionym gabinetem pokazano w poniższej tabeli. Znany prąd wtórny wynosi 5a lub 1a.
|
Zamiar |
Pomiar CT |
Ochrona CT |
Podwójne uzwojenie ct |
|||||||
|
Znamionowy prąd podstawowy |
Obciążenie oceniane dokładność (VA) |
Obciążenie oceniane dokładność (VA) |
Złożone obciążenie oceniane z kompozytem (VA) |
|||||||
|
0,2s |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0,2s |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

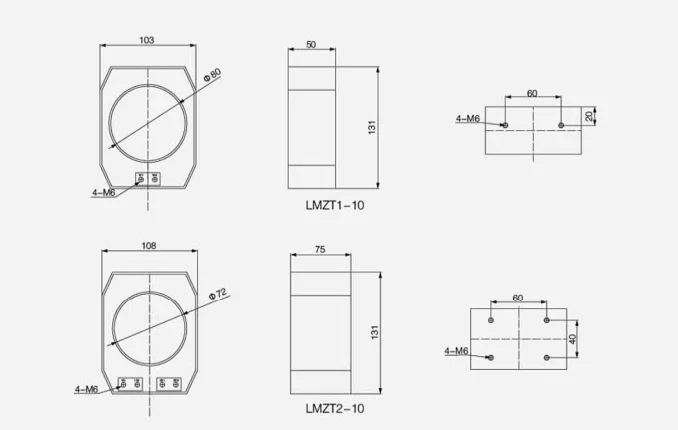

● Wymiary transformatora szafy gazowej LMZT-10
